Gidrotexnik tizimlar - bu qurilish uskunalari va ishlab chiqarish uskunalaridan aerokoz tizimlari va avtomobil tarkibiy qismlariga mo'ljallangan tezlikdagi sanoat dasturlarining asosidir. Ushbu tizimlarning markazida gidravlik suyuqlik oqim, bosimini va yo'nalishini boshqaradigan valmalar tarmog'i joylashgan. Ushbu muhim tarkibiy qismlar orasida 2-tomonlama valf gidravlika zinati dizayni bo'yicha eng muhim va muhim elementlardan biri hisoblanadi.

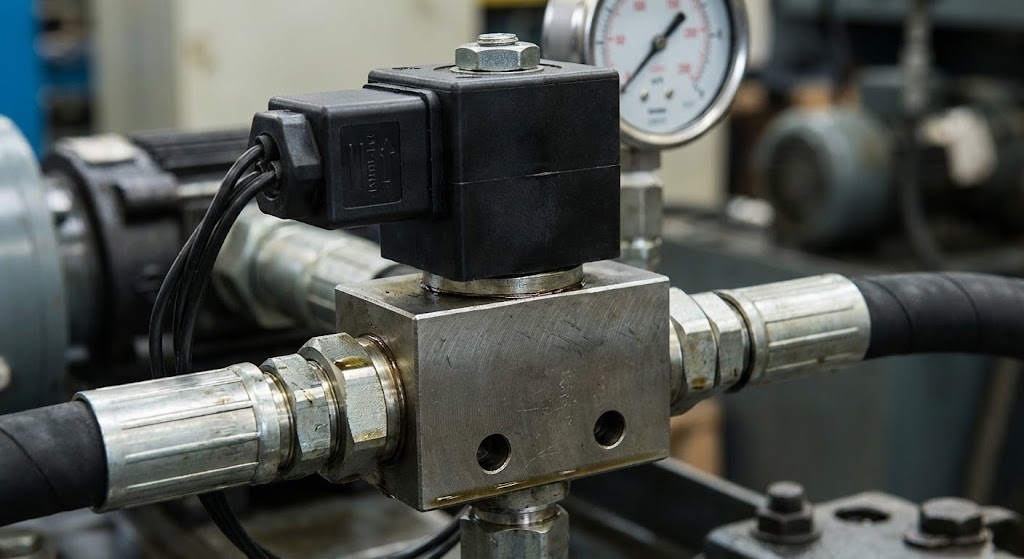

Ikki portli valfi sifatida ham tanilgan 2-tomonlama valf, suyuqlik oqimini bitta oqim yo'lidan boshqaradigan oddiy hali muhim gidravlik vositadir. Ko'proq murakkab ko'p portli klapanlardan farqli o'laroq, 2-tomonlama valf aniq ikkita ulanish punktiga ega: kirish portlari va chiqish portlari. Bu aniq dizaynni suyuq oqim nazorati dasturlari uchun suyuqlik oqimiga to'liq ruxsat berish yoki to'sib qo'yishingiz kerak bo'lgan asosiy oqimlar uchun mukammal echimni keltirib chiqaradi.
2-tomonlama valfning asosiy printsipi ikkilik operatsiya - bu to'liq ochilgan yoki to'liq yopiq. Ochiq bo'lganda, gidravlik suyuqlik kirish joyidan bemalol oqishi mumkin. Yopilganda, valf tizim orqali har qanday suyuqlik harakatining oldini olish, to'liq muhr yaratadi. Ushbu yoqish / o'chirish funktsional imkoniyatlari aniq oqimini boshqarish va tizim izolyatsiyasini talab qiladigan arizalar uchun ajralmas holga keltiriladi.

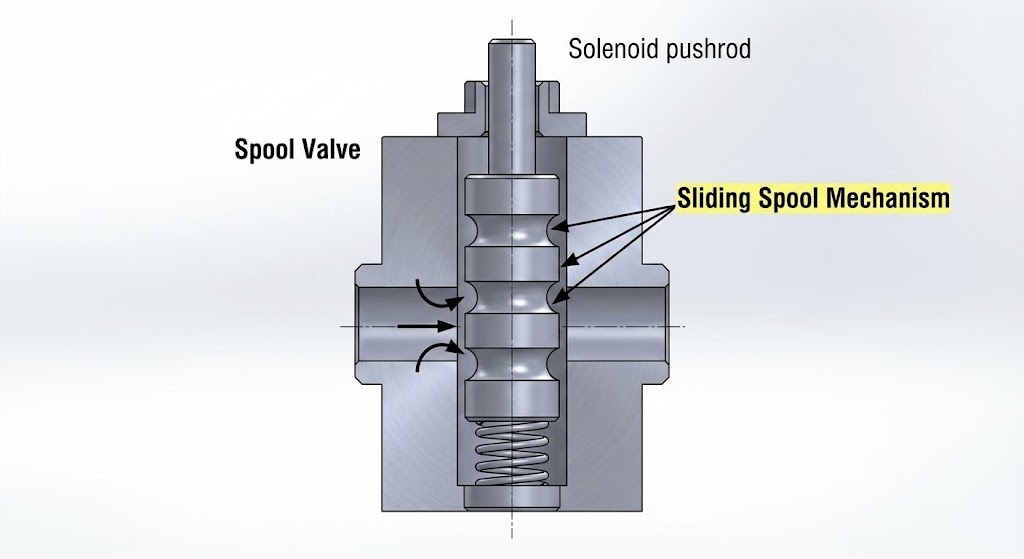

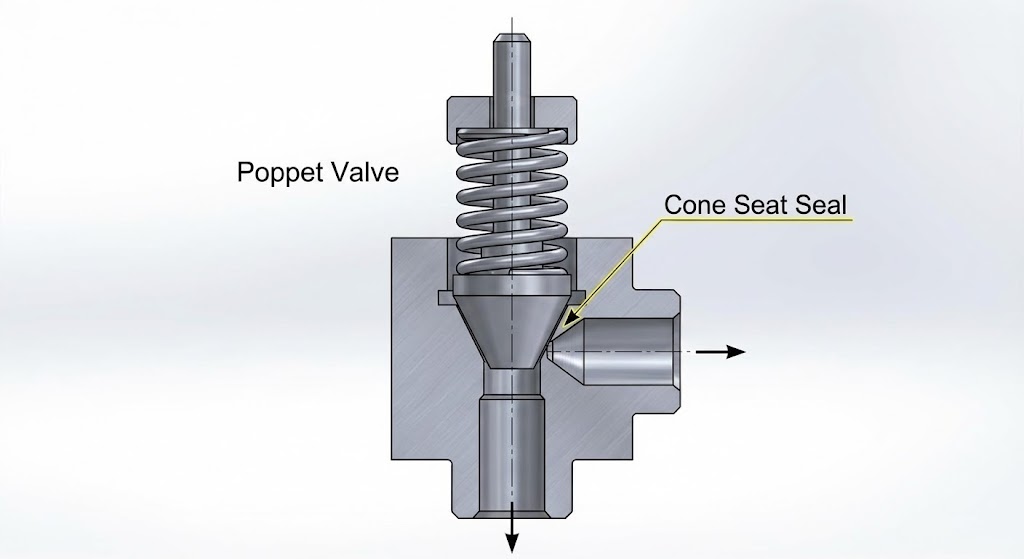

2-tomonlama valfning ishlashi uning ichki mexanizmiga bog'liq bo'lib, ular odatda ko'chat, to'p yoki naycha kabi harakatlanadigan elementni o'z ichiga oladi. Valf birorta ish signalini qabul qilganda, qo'lda, pnevmatik, gidrotavik yoki elektrikmi yoki elektrikmi yoki elektr manbai yoki oqim yo'lini ochishga harakat qiladi.
Yopiq holatda valf elementida suyuqlik oqimiga qarshi signal o'rindiqqa qarshi mahkam muhrni yaratadi, suyuqlik oqimini samarali to'sib qo'yadi. Muhr oqimsiz tizimning ish bosimiga bardosh berish uchun etarlicha mustahkam bo'lishi kerak. Ochiq pozitsiyaga amal qilganda, valfel element o'rindiqdan uzoqlashib, gidravlik suyuqlik oqishi uchun aniq o'tishni yaratadi.
2-tomonlama valfning javob vaqti va oqim xususiyatlari tizimning faoliyatida muhim omillardir. Zamonaviy gidravlik 2 tomonlama klapanlar minimal bosimli pasayish imkoniyatlarini ochib, tizimning samarali ishlashi va aniq boshqarishni ta'minlaydi.

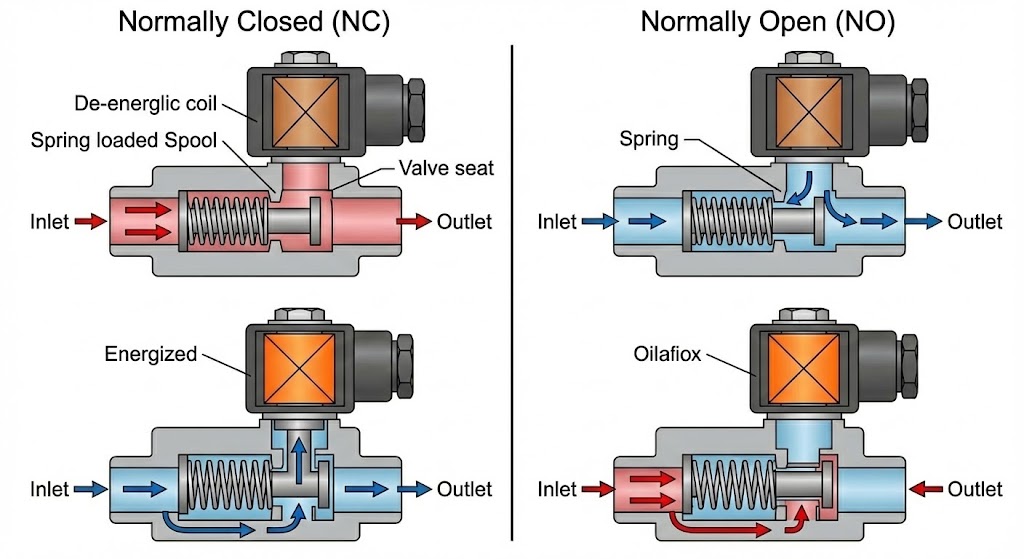

Odatda ochiq va odatda yopilgan
2-tomonlama klapanlar o'zlarining standart holatlari asosida ishlanmasa, tasniflanadi. Odatda yopiq (NC) klapanlar yoqilgunga qadar yopiq bo'lib, ularni xavfsizlikka olib kelishi kerak bo'lgan xavfsizlik dasturlari uchun idealdir. Odatda ochiq (yo'q) klapanlar dam olish holatiga oqishga imkon beradi va uzluksiz oqim oqimi norma hisoblanadi.
Ishlash usullari
2-tomonlama qo'llanmali klapanlar: qo'l bilan ishlov berish, kalitlar yoki tugmachalar orqali ishlaydi. Bular tizimni boshqarish uchun inson aralashuvi talab qilinadigan ilovalarda odatda qo'llaniladi.
Solenoid ishlaydigan klapan: Elektromagnit kuchni ishlatish uchun elektr boshqaruvi ishlatadigan elektr boshqaradigan valflar. Ular tezkor javob berish vaqtlarini taklif qilishadi va ularni avtomatlashtirilgan boshqaruv tizimlariga osonlashtirish mumkin.
Uchuvchi va klapanlar asosiy valfelementni boshqarish uchun gidravlik bosimdan foydalanadilar, ularni to'g'ridan-to'g'ri solenoid operatsiyasi ta'sirchan bo'lishi mumkin bo'lgan yuqori bosimli arizalar uchun mos keladi.
Pnevmatik klapanlar: siqilgan havo, bu klapanlar ko'pincha elektr qismlari xavfsizlik xavfini keltirib chiqarishi mumkin bo'lgan muhitda qo'llaniladi.

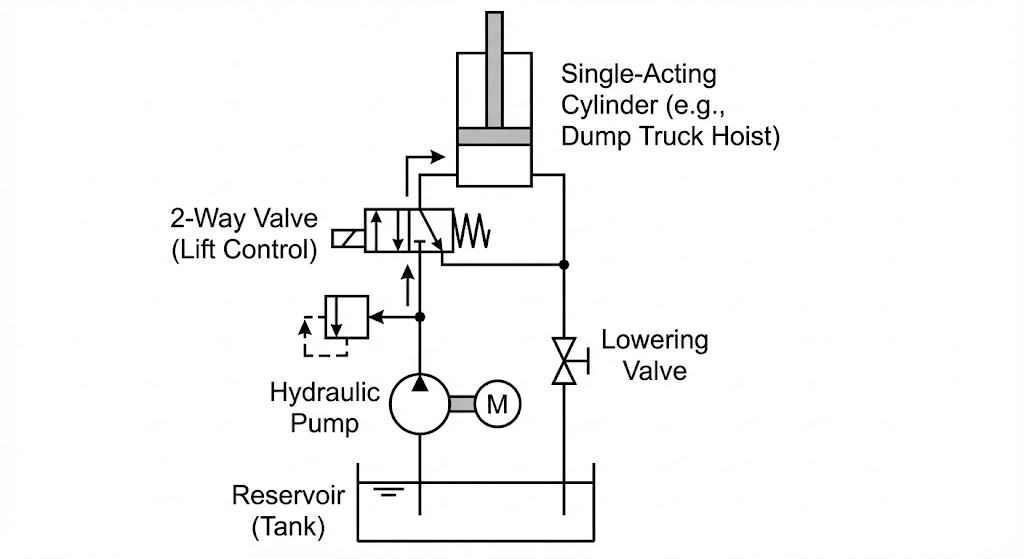

Gidrotexnik tizimlardagi ilovalar
2 tomonlama valma turli xil gidravlik dasturlarda ko'plab muhim vazifalarni bajaradi:
2 tomonlama klapanning birlamchi ishlatilishidan biri bu tizim izolyatsiyasidir. Ular eksplotexnik oqimni o'ziga xos tuman novdalariga to'liq yopib qo'yishlari mumkin, texnik xizmat ko'rsatish yoki favqulodda yopilish protseduralarini yoqish imkoniyatini beradi. Ekscastatorlar yoki kranlar kabi uyali gidravlik asboblarda 2-tomonlama vabaliklar operatorlar texnik xizmat ko'rsatayotganda xavfli harakatlarni izolyatsiya qilish orqali hal qiluvchi xavfsizlik funktsiyalarini ta'minlaydilar.
2 tomonlama klapan birinchi navbatda yoqilgan / o'chirish moslamalari, ular oqim boshqaruv strategiyalarida muhim rol o'ynaydi. Ochiq va yopiq pozitsiyalar o'rtasida tezkor velosipedda, ular o'rtacha oqim stavkalarini puls kengligi (PWM) boshqaruv tizimlarida samarali tartibga soladi. Ushbu uslub salbiy samaradorlik va aniq nazoratni talab qiladigan zamonaviy gidravlik tizimlarda tobora keng tarqalgan.
Yo'nalishni boshqarish ko'maklashish
Boshqa klapanlar bilan birgalikda 2 tomonlama klapan kompleks boshqaruvni boshqarish sxemalariga yordam beradi. Ular boshqa yo'nalishni boshqa yo'naltiruvchi klapanlarni yanada samarali va xavfsiz tarzda ishlashiga imkon beradigan aniq aktyorlar yoki tuman bo'limlarini izohlashlari mumkin.
Ixtisoslashgan 2-tomonlama bosimli relef klapanlar gidrotavik tizimlarni haddan tashqari bosim o'tkazadilar. Ushbu valflar normal operatsion tazyiqlarda yopiq bo'lib qolmoqda, ammo tizim bosimi xavfsizligini ta'minlaydigan xavfsiz chegaralardan oshib ketganda, suv omboriga qaytariladi.
2 tomonlama valmaning soddaligi gidravlik tizim dizayniga bir nechta muhim afzalliklarni keltirib chiqaradi:
Ishonchlilik: ko'p portli klapanlarga qaraganda kamroq harakatlanadigan qismlar, 2 tomonlama valmalar odatda ishonchli ishonchlilik va uzoq umr ko'rishadi. Ularning oddiy dizayni mexanik muvaffaqiyatsizlik ehtimolini kamaytiradi va texnik xizmat ko'rsatadi.
Xarajat-samaradorligi: 2 tomonlama valmaning asosiy dizayni va ishlab chiqarishning soddaligi, ularni murakkab valfli turlarga nisbatan yuqori narxga oshiradi. Ushbu qulaylik ularni byudjet cheklovlari muhim bo'lgan ilovalar uchun jozibador qiladi.
Tez javob: Ko'plab 2-tomonlama variantlar, ayniqsa solenoidlar ishlaydigan versiyalar, juda tez almashinuv vaqtlarini taklif qiladi. Ushbu tezkorlikning ushbu tezkor imkoniyatlari aniq vaqt va nazoratni talab qiladigan talabnomalarda hal qiluvchi ahamiyatga ega.
Qattiq o'chirish: To'g'ri ishlab chiqilgan va ta'mirlanganda, 2 tomonlama valotlari eng yaxshi muhrlash qobiliyatini ta'minlaydi, bu esa tizimning samaradorligi yoki xavfsizligini buzadigan ichki oqishni oldini oladi.
Valolatlik: ularning soddaligiga qaramay, 2 tomonlama klapan turli xil tegirmon usullari, materiallar va konfiguratsiyalar orqali ko'plab dasturlarga moslashishi mumkin.
Gidravlikaviy dastur uchun 2-tomonlama valfni tanlash bir nechta omillarni diqqat bilan ko'rib chiqishni talab qiladi:
Bosim reytingi: valfi tegishli xavfsizlik chegarasi bilan tizimning maksimal operatsiyasini bajarishga qodir bo'lishi kerak. Oqda reytingi signal etishmovchiligi va potentsial xavfsizlik xavfiga olib kelishi mumkin.
Oqim salohiyati: Valvining oqim koeffitsienti (CV) ortiqcha bosimli bosimli pasaymasdan kerakli oqim tezligini ta'minlash uchun etarli bo'lishi kerak. Kichik o'lchamdagi klapanlar tizimdagi muammolarni yaratishi va samaradorlikni kamaytirishi mumkin.
Javob vaqti: tezkor kommutatsiya ehtiyojini tezkor javoblar tavsifi bilan talab qiladigan ilovalar. SUTTUTTUT usuli javob vaqtiga sezilarli darajada ta'sir qiladi.
Oziq-muhit: harorat, ifloslanish darajasi va tebranish kabi omillar va tibrlanish klapanni tanlash kabi omillar. Qattiq muhitlar ixtisoslashgan materiallar yoki himoya xususiyatlarini talab qilishi mumkin.
Nazorat integratsiyasi: Valfning amal qilish usuli tizimning nazorati arxitekturasiga mos bo'lishi kerak. Zamonaviy tizimlar ko'pincha elektron nuqtai nazarga ega klapanlarni talab qiladi.
