1979-yilda Xitoy va Germaniya hukumatlari oʻrtasida strategik hamkorlik asosida tashkil etilgan kompaniya Rexroth kompaniyasining ilgʻor texnologiyalarini oʻz ichiga olgan. Huade® kartrijli klapan M-SR xuddi shu seriyadagi Rexroth mahsulotlariga muqobildir. Bu iqtisodiy jihatdan samarali. Barcha mahsulotlar zavoddan chiqishdan oldin qattiq sinovdan o'tkaziladi va suv o'tkazmaydigan qadoqlangan standart kartonga qadoqlanadi. Bir yillik kafolat muddati ichida uni ta'mirlash bepul. Huade xalqaro standartlarga, ya'ni ISO9001, ISO14001 va ISO45001ga erishdi. Huade® kartrijli klapan M-SR ishonchli ishlashga ega va xitoylik iste'molchilar orasida allaqachon mashhur. Bu Xitoyda taniqli milliy brenddir.
|
Texnik ma'lumotlar (ushbu parametrlardan tashqari ilovalar uchun biz bilan maslahatlashing!) |
|
|
Maks. bosim (MPa) |
31,5 gacha |
|
Yoriq bosimi (MPa) |
Xarakterli egri chiziqlarga qarang |
|
Maks. oqim (L/min) |
Xarakterli egri chiziqlarga qarang |
|
Operatsion suyuqlik |
Mineral moy yoki fosfat esteri |
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|
Suyuqlikning tozaligi |
Bosimli suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi NAS 1638 kass 9 ga teng. Shuning uchun biz minimal ushlab turish darajasi b10≥75 bo'lgan filtrni tavsiya qilamiz. |
Xususiyatlari:
▶ To'g'ri burchakli nazorat klapanli kartrij sifatida kollektor bloklariga o'rnatish uchun
▶ Bir yo'nalishda oqishsiz yopilish
▶ 6 ta ochilish bosimi, ixtiyoriy
Ilova:
U asosan nasosning chiqishida orqa bosim va yon klapanlar sifatida ishlatiladi.
4.M-SR kartrij klapanining funktsiyalari, bo'limi, belgilari
M-SR tipidagi nazorat valfi kartriji oqimni bir yo'nalishda oqilona dozalash va teskari yo'nalishda erkin oqimga ruxsat berish vazifasini bajaradi.

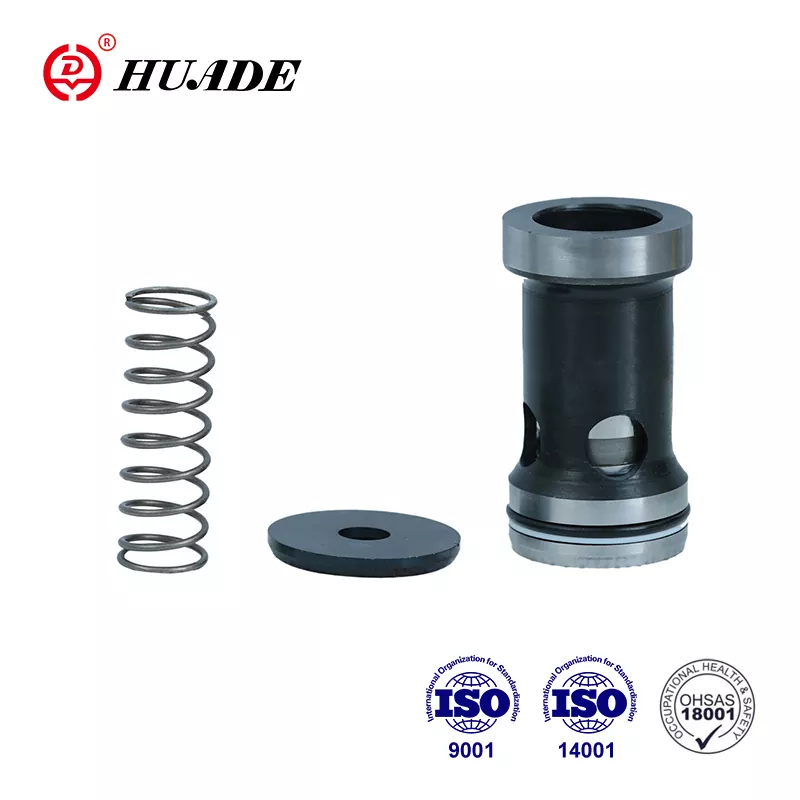

Vana, shu jumladan valf ushlagichi (1), g'altak (2), kamon o'rindig'i (3) va kamon (4).
Belgi
Struktura diagrammasi
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
