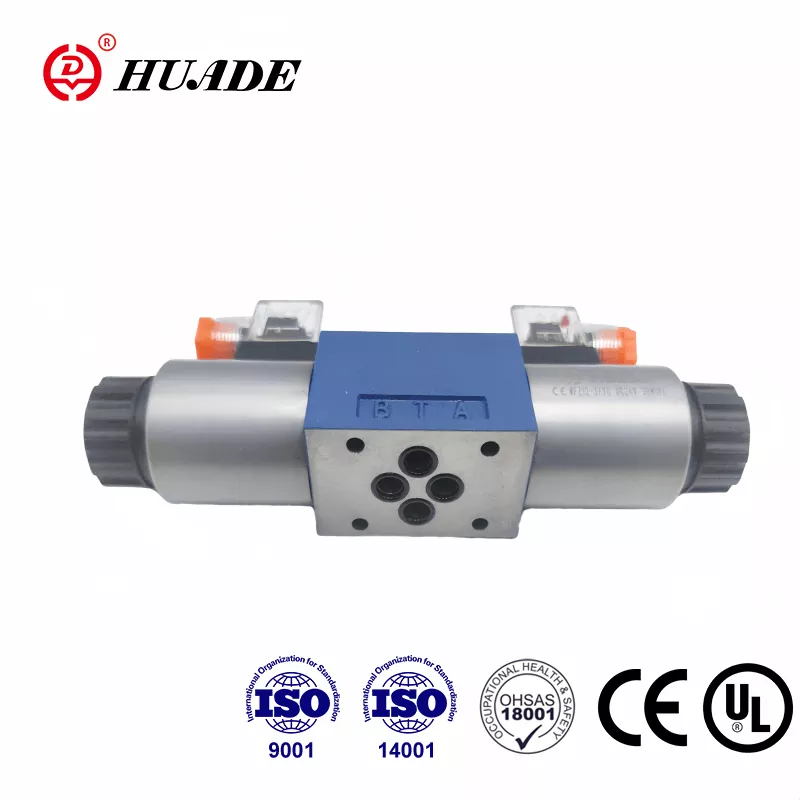

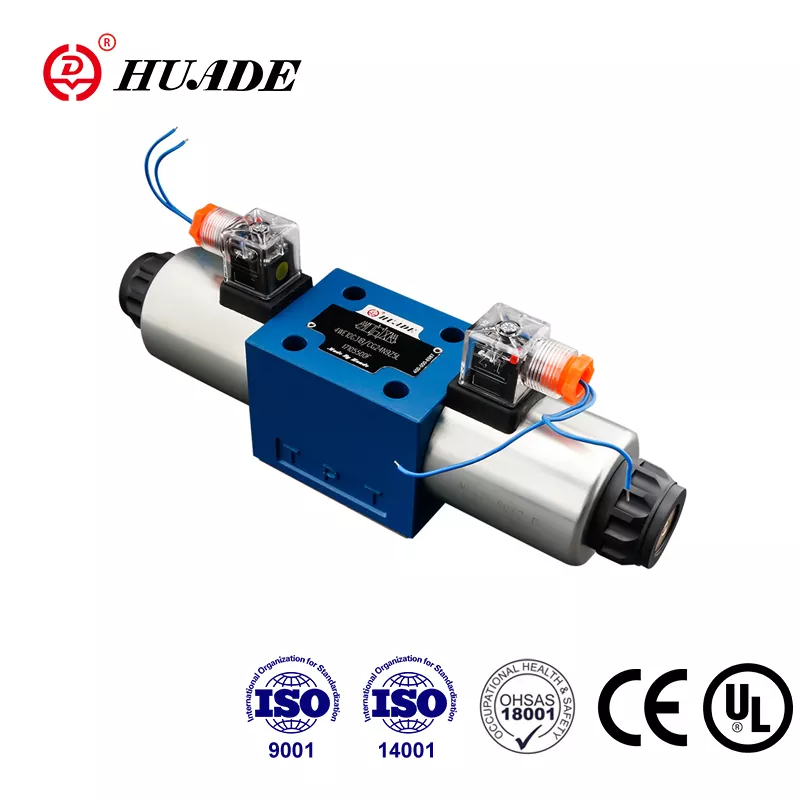

1979-yilda Xitoy va Germaniya hukumatlari o‘rtasidagi strategik hamkorlik orqali tashkil etilgan Huade Hydraulic Xitoyning gidrotexnika sanoatida yetakchi ishlab chiqaruvchiga aylandi. Huade® 4WE 10 E tipidagi yo'nalishli spool klapan Rexroth® xuddi shu modelni to'liq almashtirishi mumkin. Huade butun dunyodan import qilingan 750 dan ortiq ilg'or ishlab chiqarish uskunalari bilan sifatga katta e'tibor beradi. 4WE 10 elektromagnit yo'nalishli valf seriyasi UL sertifikatlaridan o'tdi. U texnologiyada ilg'or va ushbu yo'nalishdagi o'xshash mahsulotlarga qaraganda ancha bardoshlidir. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Huade® gidravlik yo'nalishli klapanlar ishonchli ishlashi tufayli ko'plab milliy texnik va mudofaa uskunalarini o'zgartirish loyihalarida ishtirok etadi.
|
Ish bosimi maks. |
Portlar A.B.P (MPa) |
31,5 gacha |
|
Portlar T (MPa) |
16 |
|
|
Maksimal oqim (L/min) |
120 |
|
|
Ko'ndalang kesim (o'tish joyi 0): |
Q belgisi bilan nominal maydonning taxminan 6% |
|
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
|
|
Og'irligi (kg) |
1 solenoidli valf |
5.1 (DC), 4.3 (AC) |
|
2 solenoidli valf |
6,7 (DC), 5,1 (AC) |
|
Xususiyatlari:
▶ Standart versiya sifatida to'g'ridan-to'g'ri solenoid bilan boshqariladigan yo'nalishli spool klapan
▶ Ho'l pinli doimiy yoki o'zgaruvchan tok solenoidlari olinadigan bobinli
▶ Uzoq umr
▶ Mukammal kontur
▶ Majburiy emas, qo'lni bosib o'tish
▶ Bobinlarni bosim o'tkazmaydigan kamerani ochmasdan almashtirish mumkin
▶ Markaziy yoki alohida elektr ulanishlarini tanlash
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Yo'nalishli klapanlar 4WE 10 asosan korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altagi (3) va bir yoki ikkita qaytib kamon (4) dan iborat. Tinch holatda boshqaruv g‘altak (3) markaziy yoki boshlang‘ich holatida qaytaruvchi prujinalar (4) yordamida ushlab turiladi (impulsli g‘altaklar bundan mustasno). Boshqaruv g'altagi (3) nam pinli solenoidlar (2) tomonidan boshqariladi. Solenoidning (2) kuchi boshqaruv g'altagiga (3) ta'sir qiladi va uni dam olish holatidan kerakli oxirgi holatga o'tkazadi. Bu P dan A ga va B dan T ga yoki P dan B ga va A dan T ga erkin oqimga imkon beradi.
Solenoidni (2) quvvatsizlantirishda boshqaruv g'altagi (3) qaytib prujina (4) orqali dastlabki holatiga qaytariladi.
Ixtiyoriy qo'l bilan o'tish (5) boshqaruv g'altakning (3) solenoidlarni quvvatlanmasdan harakatlanishiga imkon beradi.
WE 10 30B seriyasining struktura diagrammasi
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqishda tagliksiz mahsulotlar.
4. Vana mahkamlash vintlari namunaviy kitobga muvofiq tanlanishi va ishlatilishi kerak.
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
