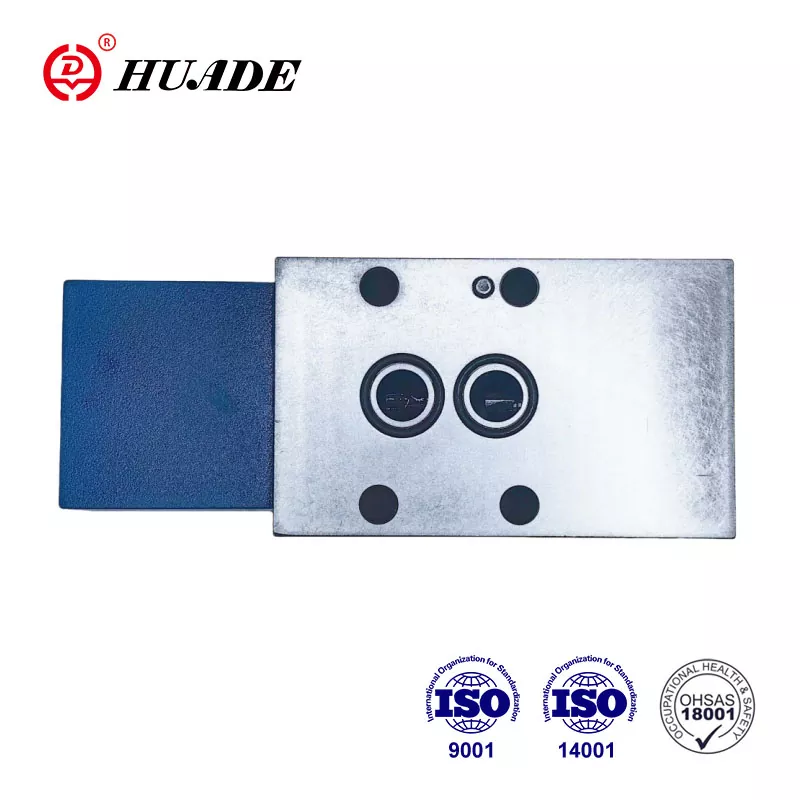

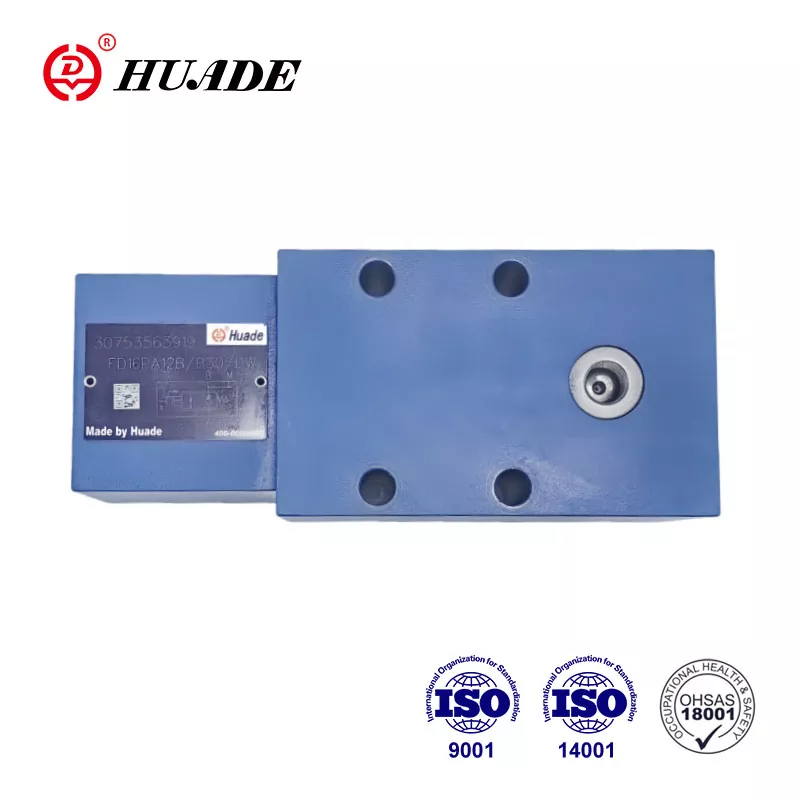

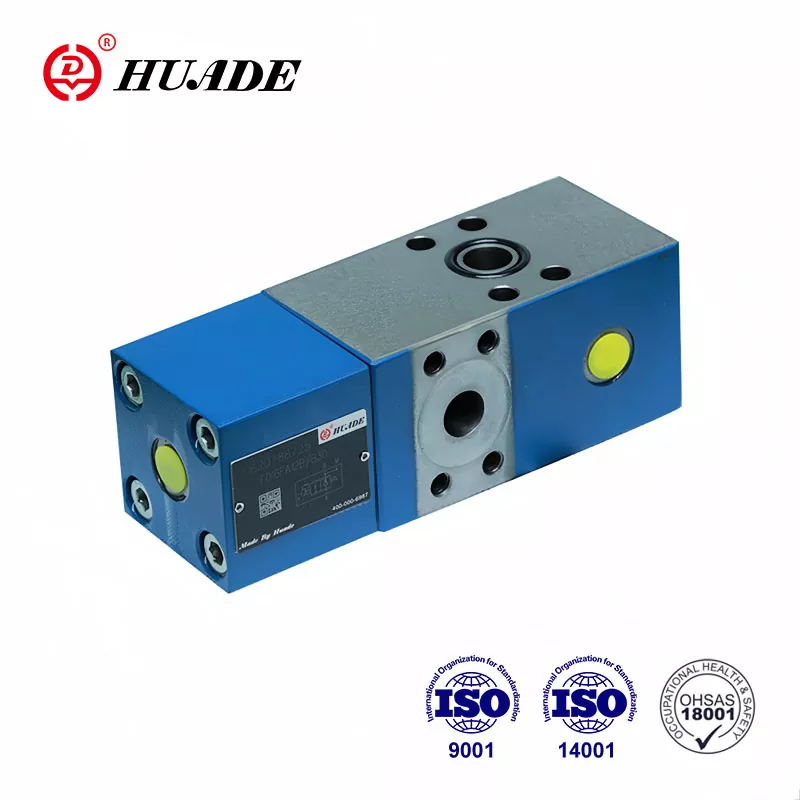

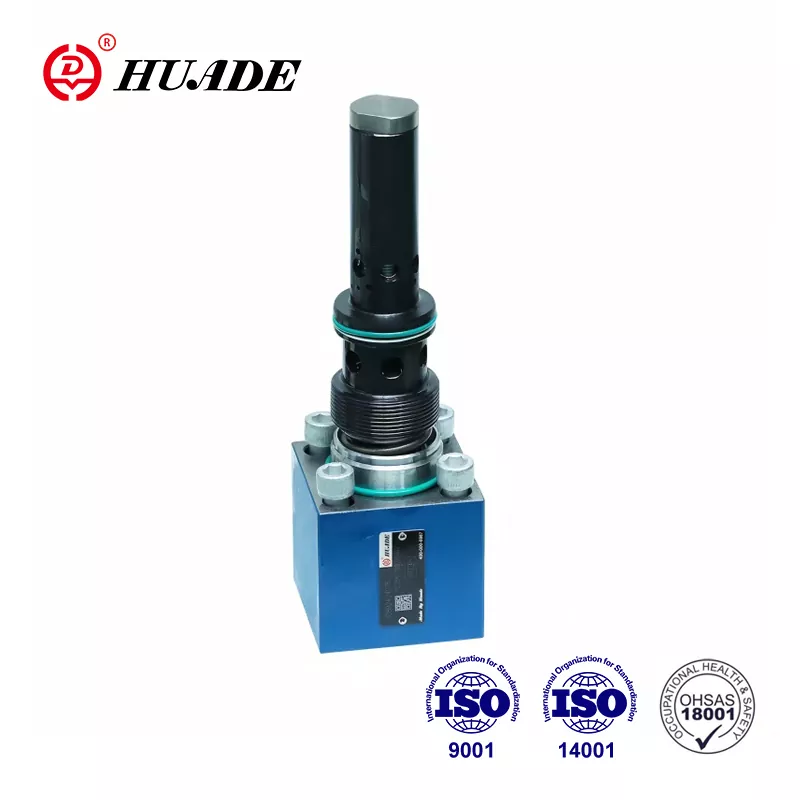

Huade® check-Q-meter valfi FD 32 oqimni boshqarish uchun turli gidravlik tizimlarda ishlatilishi mumkin. Ular sifatli va arzon narxga ega bo'lgan taniqli mahsulotlar bilan raqobatbardoshdir. Rexroth bilan ikki uzoq muddatli hamkorlik Huade Hydraulic tomonidan ishlab chiqarilgan oqim klapanlarini Rexroth mahsulotlari bilan bir xil darajaga ko'tarish imkonini beradi. Ushbu noyob savdo nuqtalari bilan Huade® check-Q-meter klapanlari xitoylik iste'molchilar orasida allaqachon mashhur.
|
Ish bosimi, portlar A, X (MPa) |
31,5 gacha |
|
Ish bosimi. B porti (MPa) |
42 gacha |
|
Uchuvchi bosimi, port X (oqimni boshqarish diapazoni) (MPa) |
min.2 dan 3,5 gacha, maks.31,5 |
|
Yoriq bosimi, A dan B gacha (MPa) |
0.2 |
|
Ikkilamchi bosim o'chirish valfi uchun bosimni o'rnatish (MPa) |
40 gacha |
|
Oqim (L/min) |
80 (hajmi 12) 200 (hajmi 16) |
|
Oldindan ochilish maydoni nisbati |
o'rindiq maydoni/uchuvchi g'altakning maydoni=1/20 |
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
Xususiyatlari:
▶ Portlash namunasi DIN 24 340, D,ISO 5781 va CETOP - RP 121H dan
▶ Pilot tomonidan boshqariladigan nazorat klapan, oqishsiz. Tekshirish-Q-o'lchagich tsilindrlar bilan Q1 aktuatorning qarama-qarshi tomoniga yo'naltirilayotgan oqimga nisbatan Q2 qaytib keladigan oqimni nazorat qiladi (Q2=Q1ph ) maydon nisbati hisobga olinishi kerak.
▶ By-pass klapan, teskari yo'nalishda erkin oqim
▶ Opsiyonel o'rnatilgan ikkilamchi bosim o'chirish valfi (faqat gardishli ulanishlari bo'lgan valf uchun).
Ilova:
Check-Q-meters FD12 klapanlari yukdan mustaqil ravishda gidravlik motorlar va silindrlarning tezligiga ta'sir qilish uchun ishlatiladi (qochib ketishning oldini oladi). Bundan tashqari, quvur portlashi xavfsizligi uchun izolyatsiya qilingan funksiya mavjud.
Tekshirish Q-metri asosan korpusdan (1), asosiy qalqondan (2), uchuvchi qismdan (3), uchuvchi g'altakdan (4), damping g'altakdan (5) va uchuvchi dampingdan (6) iborat.
FD 32 Check-Q-Meter klapanining tuzilishi
FD Check-Q-Meter Valve belgisi
Sxemalarga misollar
Eslatma:
Mexanik ravishda birga harakatlanishga majbur bo'lgan ikkita tsilindrni boshqarish uchun ikkita chek-Q-metrdan foydalanish mumkin emas, chunki har bir silindrda sinxronizatsiya va bir xil bosim kafolatlanmaydi.
Shuning uchun tsilindrlarni SL tipidagi ikkita uchuvchi nazorat klapanlari bilan jihozlash kerak. Tekshirish-Q-metr umumiy chiziqqa o'rnatiladi.
Bunday holda, yuk bosimi 20MPa dan oshmasligi kerak!
