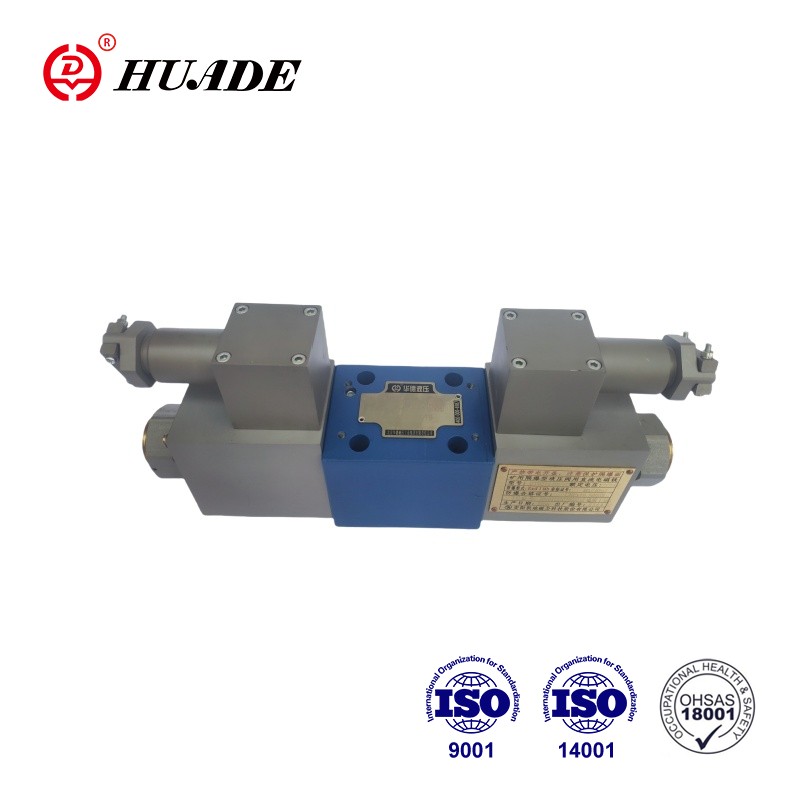

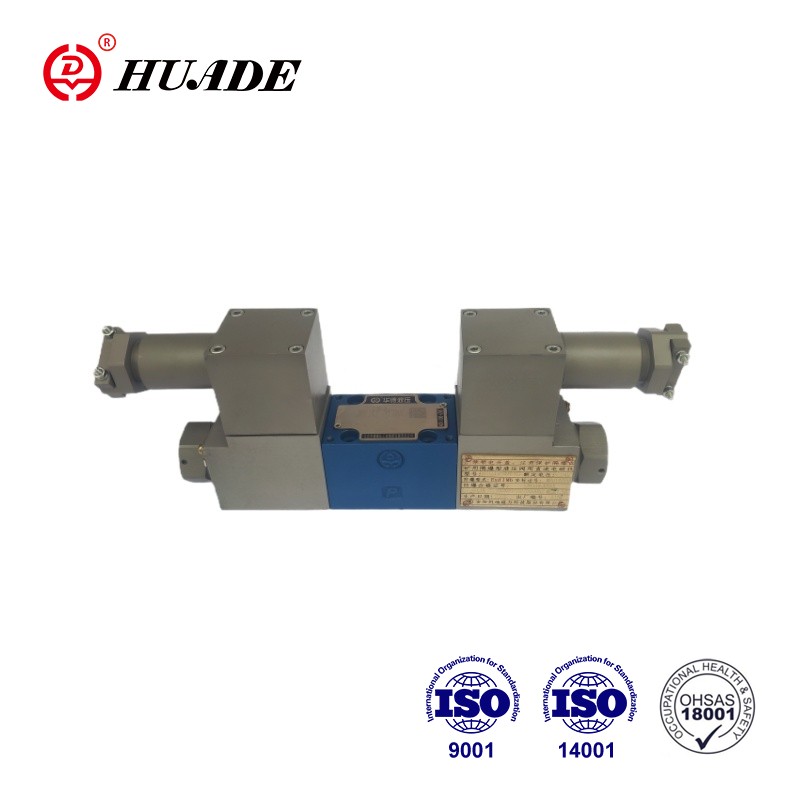

Huade portlashdan himoyalangan proportsional yo'nalishli klapan 4WRA 6-2X 4/2 va 4/3 yo'nalishli proportsional yo'nalishli valflardir. Ular pastki plitani o'rnatish uchun to'g'ridan-to'g'ri boshqariladigan komponentlar sifatida ishlab chiqilgan. Ular markaziy ip va olinadigan lasan bilan proportsional solenoidlar yordamida harakatga keltiriladi. Solenoidlar tashqi boshqaruv elektronikasi tomonidan boshqariladi. Ushbu 4WRA 6-2X portlashdan himoyalangan valf, asosan, gidravlik tizim oqimi, bosim, tezlik va boshqa parametrlarni aniq nazorat qilish zarur bo'lgan joylarda keng qo'llanilishiga ega.
| Gidravlik | |||
| O'rnatish | Majburiy emas, tercihen gorizontal | ||
| Nominal o'lcham | 6 | 10 | |
| Og'irligi (kg) | 4WRA...2X | 2 | 6.6 |
| Nominal oqim Qvnom da △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histerezis (%) | ≤5 | ||
| Orqaga aylanish oralig'i (%) | ≤1 | ||
| Javob sezgirligi (%) | ≤ 0,5 | ||
| Maksimal ish bosimi | A, B, P portlari (bar) | 350 | |
| Port T (bar) | 210 | ||
| Bosimli suyuqlik | DIN 51524 bo'yicha mineral moy (HL, HLP). | ||
| So'rov bo'yicha boshqa bosimli suyuqliklar! | |||
| Atrof-muhit harorati diapazoni (℃) | 4WRA...2X | -20°C dan 70°C gacha (-4°F dan 158°F gacha) | |
| Yopishqoqlik diapazoni (mm2/s) | 20 dan 380 gacha (afzal 30 dan 46 gacha) | ||
| Suyuqlik tozaligi klassi | NAS1638 sinf9 yoki ISO 4406 sinfi 20/18/15 | ||
| Elektr | ||||
| 1) Solenoid ma'lumotlari | ||||
| Voltaj turi | DC | |||
| 4WRA uchun buyruq qiymati signali | ±10Vor4~20mA | |||
| Solenoid uchun maksimal oqim (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid bobini qarshiligi (Ō) | 20 ° C da sovuq qiymat | 2 | 4.8 | 19.5 |
| Maksimal iliq qiymat | 3 | 7.2 | 28.8 | |
| Boj (%) | ED100% | |||
| Maksimal bobin harorati (℃) | 150 | |||
| EN60529 ga muvofiq vana himoyasi | IP 65 | |||
| 2) Boshqarish elektronikasi | ||||
| Kuchaytirgich | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Ta'minot kuchlanishi (V) | Nominal kuchlanish | 24 | ||
| Pastki chegara qiymati | 21/22 (4WRA) | |||
| Yuqori chegara qiymati | 35 | |||
| Kuchaytirgich quvvat sarfi (A) | Imax | <1,8 | ||
| Impuls oqimi | 3 | |||
Xususiyatlari:
▶Oqim yo'nalishi va kattaligini nazorat qilish uchun to'g'ridan-to'g'ri boshqariladigan proportsional yo'nalishli valf
▶Plastinka tagiga oʻrnatish uchun: Portlash namunasi ISO4401 ga mos keladi
▶Orta ipli va olinadigan lasanli proportsional solenoidlar yordamida harakatga keltirish
▶Bahorli markazlashtirilgan boshqaruv g'altak
Ilova:
Portlashdan himoyalangan proportsional yo'nalishli klapan 4WRA 6-2X og'ir mashinasozlik, dastgohlar, sanoat avtomatizatsiyasida qo'llanilishi mumkin.
Valflar asosan quyidagilardan iborat: o'rnatish yuzasiga ega korpus (1), siqish kamonlari (2) bilan boshqaruv g'altagi (3), markaziy tishli solenoidlar (4).
Solenoidlar (4) quvvatsizlangan holda, boshqaruv g'altagi (3) siqish kamonlari (2) tomonidan markaziy holatda ushlab turiladi.
Proportsional solenoidlardan (4) birini quvvatlantirish orqali boshqaruv g'altakning (3) to'g'ridan-to'g'ri ishlashi, masalan. elektromagnit o'ngni boshqarish, so'ngra elektr kirish signaliga mutanosib ravishda boshqaruv g'altakning (3) chapga harakatlanishi va progressiv oqim xususiyatlariga ega bo'lgan teshikka o'xshash kesmalar orqali P dan A va B ga ulanish.
4WRA(E)...A-2X 2 o'zgaruvchan joylashuv klapanlari faqat "a" solenoidi bilan jihozlangan. "B" proportsional solenoidga vilka (6) o'rnatilgan.
Portlashdan himoyalangan proportsional yo'nalish klapanining belgilari 4WRA 6-2X
