Sanoat texnikalari to'g'ri yo'l-yo'riqni o'zgartirish kerak bo'lsa, yo'nalishni boshqarish variantlari seriyali o'nlab yillar davomida ishonilgan echimni taklif etadi. Ushbu mexanik jihatdan ishlaydigan klapanlar sanoat tizimlarida gidravlik suyuqlik oqimini boshqaradi, silindrlar esa oldinga yoki orqaga yoki orqaga aylantirganda, qachon oldinga yoki orqaga aylantirganda.

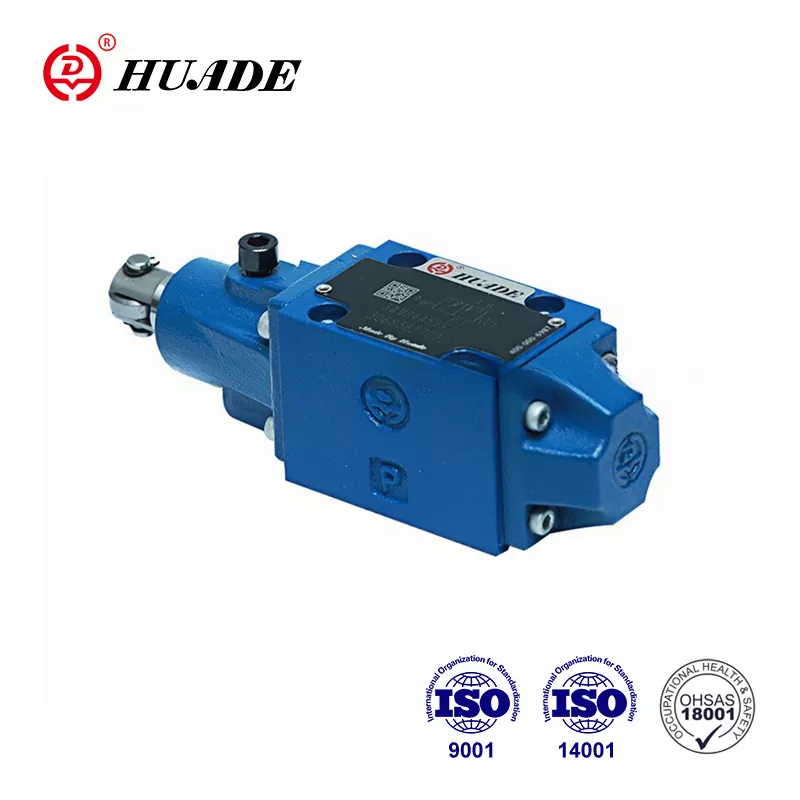

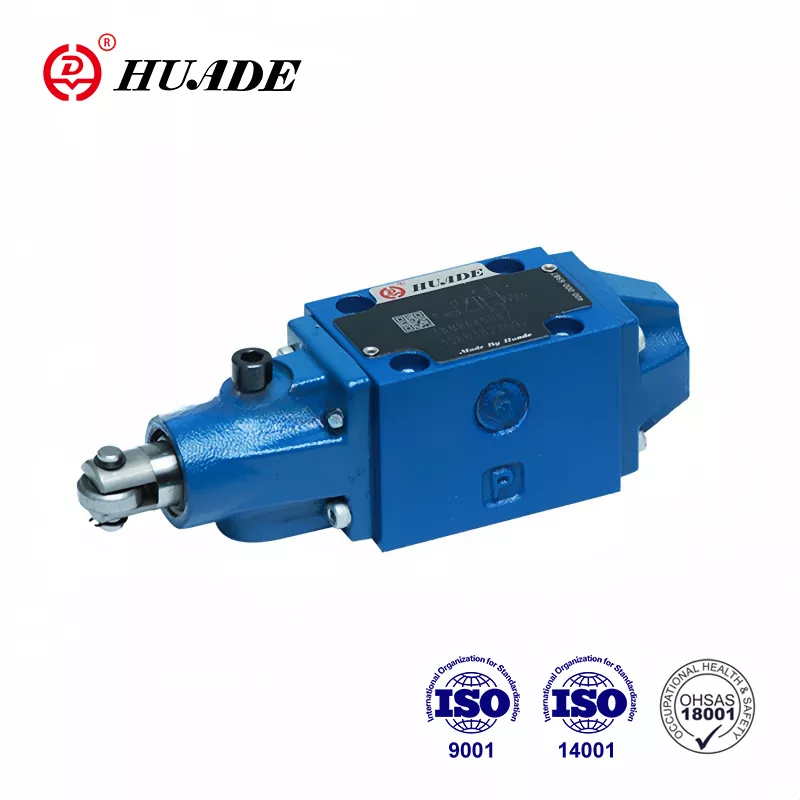

WMR valfi toza mexanik harakat orqali ishlaydi, chunki u toza mexanik harakat orqali ishlaydi. Rolikli yoki pistonning harakatlanuvchi qismi tomonidan itarib ketadi, bu ichki joulni siljitadi va moyli oqimni qayta yo'naltiradi. Ushbu to'g'ridan-to'g'ri jismoniy aloqa, valf elektr signallaridan ko'ra, elektr signallaridan ko'ra, elektr signallari emas, balki elektr signallari emas, balki elektr signallaridan ko'ra foydalanishga undaydi.
Asosiy funktsiyani tushunish
Yo'nalishni boshqarish varaqasi Skublate-ga o'rnatilgan spirtli valf sifatida ishlaydigan WMR ishlaydi. Hech narsa rolikni itarib yuborganda, daromad buloqlarini neytral holatida ushlab turadi. Tashqi kamera yoki mexanik tarkibiy qism rulon pliteriga qarshi bosilgandan so'ng, spirtli vanve korpusiga kirib, turli portlarni bir-biriga bog'laydi. Ushbu harakat istalgan yo'nalishda aktuatorlarni haydash uchun gidrotexnik suyuqlikni qayta yo'naltiradi.
Ushbu dizayn falsafasi jismoniy holati va gidravlika ta'siri o'rtasidagi to'g'ridan-to'g'ri bog'liqlikni yaratadi. Mashina vositalari, kranlar va materiallarni qayta ishlash uskunalari, harakatlar to'g'ri ketma-ketlikda sodir bo'lishini ta'minlash uchun ushbu printsipdan foydalanib. Valf bir nechta rolikni jismoniy harakat qilib, ko'plab dasturlarda tabiiylikni ta'minlaguncha o'zgartira olmaydi.
Masalan, texnik xususiyatlar
Yo'naltiruvchi boshqarish variantlari seriyali ISO 4401 standartlaridan keyin ikkita asosiy o'lchamda keladi. NG6 o'lchamdagi tutqichlar daqiqada 60 litrgacha va P, A, va B portlarida 315 bar gacha ko'tariladi. NG10 o'lchami shunga o'xshash bosim reytinglarini yuqori darajadagi yuqori darajadagi reytinglarni taklif etadi. Ushbu xususiyatlar klamiyga talabchan sanoat muhitida ishlashiga imkon beradi.
Ishlagan harorati salbiy 20 daraja Selsiy NBBE NBBR muhrlari bilan 80 daraja iloji bor. Valf gidravlik suyuqliklarni sekundiga 2,8 va 500 kvadrat mlrdeterlarni qabul qiladi. ISO 4406 sinfida suyuqlik tozaligini saqlash 20/18/15 yoki yaxshiroq yordam berish va xizmat ko'rsatish jonini oshirishga yordam beradi.
Bitta cheklov tizim dizayni paytida diqqatni talab qiladi. Tankga suyuqlikni qaytaradigan t Pall standart bosimning 60 bar chegarasiga ega. Asosiy ish portlari 315 barni osonlikcha, t Palldagi 60 barni muhrlashda 60 bar muhrlarga zarar etkazishi yoki oqishiga olib kelishi mumkin. Ba'zi yuqori spetsifikatsiya variantlari ushbu cheklovni yuqori darajadagi bosimli ilovalar uchun 210 barni ko'paytiradi.
Turli ehtiyojlar uchun turli xil konfiguratsiyalar
Yo'nalishning boshqaruvi varianti WMR seriyali bir nechta spirt konfiguratsiyasini taklif qiladi, odatda gidravlik belgilar sifatida ko'rsatilgan. To'rt-port, uch pog'onali valf betaraflikda bloklangan barcha portlarni ushlab turishi mumkin yoki u ba'zi portlarni tankga ulashi mumkin. C, E, J, L va M kabi belgilar har bir pozitsiyada qaysi portlar ulanishini ko'rsatadi. Ishlab chiqaruvchilar turli xil aylanish talablariga mos keladigan 19 xil turli xil belgilarning o'zgarishini taklif qiladilar.
Ikki pozitsiyaviy valflar oddiy nazoratni ta'minlaydi. Uch pog'ona klapanlari oqimni to'sib qo'yishi, erkin harakatlanishiga imkon beradigan yoki spirt dizayniga qarab boshqa sharoitlar yaratadigan neytral holat qo'shing. To'g'ri konfiguratsiyani tanlash zimmasi neytralga qaytishiga yoki agar ular erkin suzishga harakat qilsa, silindrlar o'z mavqeini ushlab turishiga bog'liq.
Ishlab chiqaruvchilar va modellarning o'zgarishi
Bosch Rexrot o'zining gidronormorma mahsulotlari oilasining bir qismi sifatida asl WMR seriyasini ishlab chiqaradi. Ularning ng6 o'lchamlari 5x seriyali turli xil roliklar va o'rnatish variantlarini o'z ichiga oladi. Standartlashtirilgan to'plamlardagi klapanlar qatnovi almashtirishni soddalashtiradi va turli ishlab chiqaruvchilarning tarkibiy qismlarini aralashtirish va aralashtirishga imkon beradi.
Hengli gidrotizatsiyasi NG10 dasturlari uchun WMR / U10 seriyasini taklif etadi. Ularning L3X seriyali R-tipidagi va u-turdagi rolik konfiguratsiyasida 19 ta belgidan iborat variantlarni taqdim etadi. Bu xilma-xillik muhandislarga yordamchi pozitsiyani va ularning texnik xususiyatlari uchun zarur bo'lgan aniq rolikli pozitsiyani va ishlov berish yo'nalishini tanlaydi.
Ponar Vadar va Rim gidrotizasini ishlab chiqaradigan boshqa etkazib beruvchilar mos klapanlar. ISO 4401 ostida standartlashtirish bu klapanlar jismonan almashishi mumkinligini anglatadi, ammo dizaynerlar ushbu bosim o'tkazilishlari, oqim salohiyati va spirtli konfiguratsiyalar o'zlarining ehtiyojlarini qondirishadi.
O'rnatish talablari
Yo'nalishni boshqarish varaqasini to'g'ri o'rnatish, sirt tayyorlash bilan boshlanadi. Skublatedagi o'rnatish yuzasi RZ 4 ning maksimal yuzasi bilan 100 millimetr uchun 0,01 gacha bo'lgan belgilar bilan tanishishi kerak. Har qanday notekisliklar klaf bazasi atrofida oqish yo'llarini yaratishi mumkin.
To'rt M6 40 millimetrli rozetka bosh vintlar bilan qopqoqni mahkamlash uchun mahkamlang. Ushbu murvatni siqib chiqarish, ortiqcha yoki minus 15 foizi tokchaga ega bo'lgan 9-chi 15 foizi valf tanasini buzmasdan etarlicha siqish kuchini ta'minlaydi. Diagonal rejimda keskinlashish hatto bosimni taqsimlashni ta'minlaydi.
Gidrotexik tizim yo'naltirilgan boshqaruv variantiga ulanishdan oldin tegishli filtrni ishlatishi kerak. ISO 4406-sinfni qo'llab-quvvatlaydigan filtrlarni o'rnatish 20/18/15 Castokori spirt va tana o'rtasidagi yaqinlarni himoya qiladi. Hatto kichik zarralar ham bu yuzalarni tirnalishi mumkin, bu ichki oqish yoki yopishqoq.
Haqiqiy dunyo dasturlari
Mashina vositalari yo'naltirish varaqasi o'zgaruvchan ketma-ketlik va ishlov berish operatsiyalarini o'zgartirish uchun dasturiy boshqarish varaqasidan foydalanadi. Mashina shpindlisi yoki Toolning o'zgaruvchisi aniq pozitsiyalarga harakat qilib, CAMS rolikni faollashtiradi va gidravlik harakatlarni qo'zg'atadi. Bu to'g'ri ketma-ketlikni avtomatik ravishda elektron boshqaruvsiz amalga oshirishni ta'minlaydi.
Kon va metallurgiya uskunalari konveyer mavqei va darvozasini boshqarish uchun ushbu klapanlarga tayanadi. Ushbu tarmoqlardagi qattiq sharoitlar mexanik harakatlarni jozibador qiladi, chunki kordoning yoki muvaffaqiyatsiz elektr ulanishlari yo'q. Elektron sensorlarni yo'q qiladigan chang va namlik oddiy rolik va kamera tartibiga minimal ta'sir qiladi.
Lift platformalari va qaychi liftlari WMR-liftlarni xavfsizlik tizimlarida o'z ichiga oladi. Rolikli pozitsiya xavfsizlik panellari joyida yoki platforma ma'lum balandliklarga yetganligini yoki agar biron bir balandliklarga yetganligini ko'rsatishi mumkin. Ushbu jismoniy tekshiruv xavfsizlik selekti uchun ortiqcha miqdorni qo'shadi va mexanik birlashmalarni talab qiladigan nizomga mos keladi.
Ta'minot va muammolarni bartaraf etish
Tog'lanish yuzasi atrofida tashqi oqish odatda shikastlangan O-halqa yoki bemalol ushlangan valfni bildiradi. O'rnatish va o'rnatish moslamasini tekshirish va almashtirish eng tashqi etishmovchilik muammolarini hal qiladi. Tog'langan sirt tekisligicha qolib, taqsimlanmagan takrorlanishning oldini oladi.
Ichki oqishlar shuni ko'rsatadiki, aktuatorlari valflari ularni lavozimida ushlab turishlari kerak bo'lganda sekin cho'kmoqda. Bu ko'pincha ifloslangan suyuqlikdan nayza va tug'ma ifloslanishdan olib keladi. Suyuqlik tozaligini tekshirish va filtrlarni almashtirish ildiz sababini ko'rib chiqadi. Og'ir holatlarda, kotib maqbul chegaralardan oshsa, valfni almashtirish kerak bo'lishi mumkin.
Yopishqoq yoki sustlash jarayoni nayzasi tug'ma ichida bemalol harakat qilmasa, sodir bo'ladi. Noplanish yana sabablar ro'yxatini to'ldiradi, ammo belgilangan harorat yoki yopishqoqlikning tashqarisida ishlaydigan muammolar ham muammolarni keltirib chiqaradi. Gidravlik suyuqlikning turlari bo'yicha qolib, texnik muammolarni yo'naltiruvchi boshqarish variantini qo'llab-quvvatlaydi.
Boshqa valf turlari bilan taqqoslash

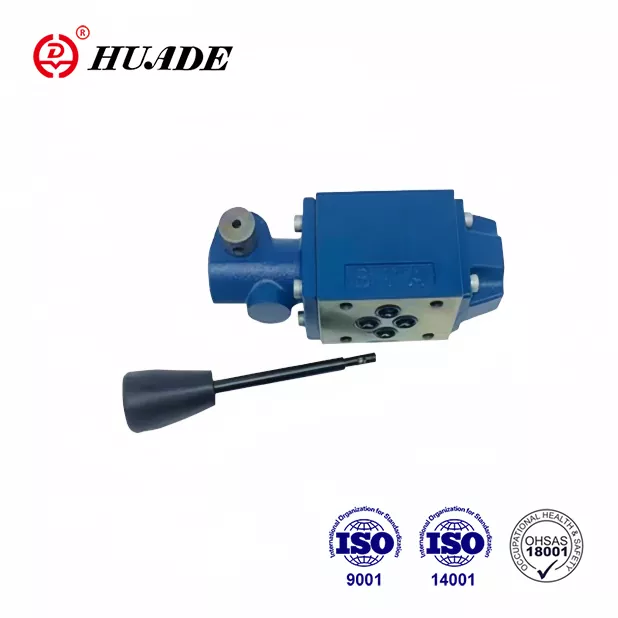

Wmm seriyali urush uchun rolik o'rniga qo'lda qo'l ishlatadi. Operator odamlar to'g'ridan-to'g'ri ishlaydigan vasvasalar uchun yaxshi ishlaydigan valf holatini o'zgartirish uchun qo'lda harakatlanmoqda. WMD seriyalari dastakni aylanadigan dastgoh bilan almashtiradi va ko'proq ixcham qo'llanmani boshqarish opsiyasi taklif etiladi.
Solenoid klapanlar masofadan boshqarish pultini taqdim etadi, ammo elektr energiyasini va nazorat signallarini talab qiladi. Ushbu klapan mexanik turlarga qaraganda tezroq almashadi, ammo potentsial etishmovchiligini simlar, solenidlar va elektron boshqaruvchilar orqali joriy etish. Yo'naltiruvchi boshqarish variantlari mexanik ishlov berish mantiqiy bo'lgan ilovalarda ushbu muammolarni yo'q qiladi.
Pilot boshqariladigan klapanlar kattaroq naychalarni ishlatadi, aksariyat harakatlantiruvchi kuchlar bilan yuqori oqimlarni nazorat qilishga imkon beradi. Bu klapanlar ko'proq qiynalib, to'g'ridan-to'g'ri ishlaydigan WMR dizayniga nisbatan murakkablikni qo'shadi. WMR oqimi va bosimli imkoniyatlari doirasidagi arizalar uchun sodda dizayn ko'pincha ishonchli va iqtisodiy jihatdan yanada muhimroq ekanligini isbotlaydi.
Bosimni boshqarish masalalari
P, A, va B portlari 315 barni xavfsiz ravishda boshqarishda, T Port cheklovi tizimni loyihalashni talab qiladi. Tank chizig'idagi yoki bosimli suv omborida har qanday cheklash tflatganda bosimni ko'taradi. Xuddi shu tank liniyasini almashish, shuningdek, ushbu portga ham ta'sir qiladi.
Qayta qaytish oqimi bilan klapanlar uchun alohida tank liniyasini o'rnatish port bosimini boshqarishga yordam beradi. Ba'zi dizaynerlar to'g'ridan-to'g'ri tank bilan bog'laydigan maxsus kam bosimli daromadli daromadli daromadli daromadni ishlatishadi. Tovar bosimining yuqori bosimi bo'lgan tizimlar uchun boshqaruv boshqaruvi variantining yuqori bosimli variantlarini ko'rsatadigan tizimlar uchun muddatli muhrning etishmovchiligini oldini oladi.
Ba'zi bir tuman joylarda klapanlar yoki cheklovdorlarni tekshiring, kutilmaganda Tortda bosimni keltirib chiqarishi mumkin. Dizayn paytida ehtiyotkorlik bilan almashish ushbu holatlarni aniqlaydi. Ish stantsiyasini ishga tushirish paytida t ning balog'atlari haqiqiy holatlar texnik xususiyatlarga ega ekanligini tekshiring.
Oqimni boshqarishning integratsiyasi
Yo'nalish boshqaruvi varaqasi oqim yo'nalishini almashtiradi, ammo to'g'ridan-to'g'ri oqim darajasini boshqarmaydi. Aksariyat talabnomalar aktuator tezligini tartibga solish uchun qo'shimcha oqim nazoratini talab qiladi. Igna klapanlari yoki bosimning kompensatsiyalangan oqim nazorati, shuningdek, valf portlarida o'rnatilishi yoki to'g'ridan-to'g'ri blokirovkada o'rnatiladi.
Ba'zi WMR modellari to'g'ridan-to'g'ri p portiga o'rnatiladigan iprergidlanish cheklanganini qabul qiladi. Ushbu B08, B10 yoki B12 o'lchamli vilkalar oddiy oqim cheklash va bosimli tuynuklarni namlash bilan ta'minlaydi. Integratsiyalashgan dizayn bo'sh joyni tejaydi va gidravlika mangali tarkibidagi alohida komponentlar sonini kamaytiradi.
Meter oqimi nazorati Aktuatorga kiradigan suyuqlikni cheklaydi, o'lchanishi esa, hisobni o'chirish oqim oqimini cheklaydi. Tanlov yuklash xususiyatlari va kerakli boshqaruv sifatiga bog'liq. Yo'naltiruvchi boshqarish varag'i WMR valf atrofida to'g'ri elektron dizayni orqali yondashuvni joylashtirishadi.
2025 yil uchun bozor masalalari
Ta'minot zanjiri muammolari gidravlik tarkibiy qismlar mavjudligiga ta'sir qiladi. Maxsus WMR konfiguratsiyasi uchun olib borilayotgan vaqtlar bir necha oyni, ba'zi bir necha oy davomida 2025 yil sentyabrda olib borishni rejalashtirish mumkin. Strategik inventarizatsiya qilish va davom ettirishni rejalashtirishning kechikishini oldini olish mumkin.
NG6 konfiguratsiyalari uchun narxlar yirik ishlab chiqaruvchilar tomonidan 800 AQSh dollarini tashkil etadi. Ikkilamchi bozor alternativalarni taklif etadi, ba'zida 150 dan 200 dollargacha mavjud. Biroq, ishlatilgan klapanlarni sotib olish ichki holatni tekshirish va erta bo'lmagan muvaffaqiyatsizlikka yo'l qo'ymaslik uchun ehtiyotkorlik bilan tekshirishni talab qiladi.
Bosch Rexrot kabi mukofotli brendlarni o'z ichiga olgan ko'p va ishlab chiqaruvchilarning mos keladigan alternativalarini o'z ichiga oladi. ISO 4401 Standartlashtirish ba'zi tovarlar mos keladigan bo'lsa, markalar orasidagi o'tishni anglatadi. Tasdiqlangan sotuvchilar ro'yxatlarini bir nechta etkazib beruvchilarga saqlash joriy bozor muhitida xavfni kamaytiradi.
Zamonaviy avtomatlashtirishdagi rol
Fabrikalar ko'proq sensorlar, kontrollerlerlar va tarmoq ulanishiga qo'shiling, oddiy mexanik yo'nalishni boshqarish varaqasi strategik afzalliklarni taklif etadi. U buzilishi mumkin emas, dasturiy ta'minot yangilanishlarini talab qilmaydi va oldindan aytib bo'lmaydigan tarzda muvaffaqiyatsiz bo'ladi. Ushbu ishonchlilik mexanik zaxiralarga muhtoj bo'lgan xavfsizlik-tanqidiy funktsiyalar uchun qadrlidir.
Korberlarning tuzum kabi Evropa me'yoriy hujjatlari - bu raqamli mahsulot xavfsizligiga qaratilgan. Sof mexanik tarkibiy qismlar WMR Valve kabi, ushbu talablar tashqarisida ushbu talablar tashqarisida mashina ishlab chiqaruvchilariga moslashtirishni soddalashtirish. Valve kibernavorlik zaifliklarini tizimga joriy etmaydigan xavfsiz poydevor qatlamini taqdim etadi.
Energiya samaradorligi to'g'risidagi tegishli tashvishlar gidrotexnik tizimlarni optimallashtirishga qiziqish bildirmoqda. Yo'nalish boshqaruvi valdrining o'zi energiya tejashga, uning ishonchliligini, ishonchliligi va past ichki oqish tizimining umumiy samaradorligiga yordam beradi. Tegishli oqim reytinglari bo'lgan to'g'ri o'lchamdagi klapanlar tazyiqlarni kamaytiradi va issiqlik avlodini isrof qildi.
O'ng konfiguratsiyani tanlash
Yo'nalish boshqaruvi variantini tanlash dastur talablarini tushunish bilan boshlanadi. Maksimal oqim stavkasi va bosim NG6 yoki NG10 o'lchamini aniqlaydi. Aktuator turi va istalgan neytral pozitsiya xatti-harakati kerakli konfiguratsiyani belgilaydi.
Rolikli joylashtirish Valvining mexanik tizim bilan bir integratsiyalashganiga ta'sir qiladi. R-tipdagi roliklar bir tomondan u-teri rulonka o'rnatganda, CAMni joylashtirishda moslashuvchanlikka imkon beradi. Kerakli kuchlar va mavjud kamera geometriyasi bu tanlovga ta'sir qiladi.
Muhr qilish uchun moddiy tanlov suyuqlik turi va haroratining haddan tashqari ko'payishi bilan bog'liq. NBR muhrlari standart sanoat harorati doirasida neftga asoslangan gidravlik moyi bilan ishlaydi. Yuqori haroratli dasturlar yoki sintetik suyuqliklar turli xil sharoitlarga toqat qiladigan Fkm muhrlarini talab qilishi mumkin. Kimyoviy moslikni tekshirish muhrning shishishi yoki yomonlashishiga olib keladi.
Hujjatlar va qo'llab-quvvatlash resurslari
Ishlab chiqaruvchilar veb-saytlari orqali WMR-ni boshqarish variantlari uchun batafsil texnik hujjatlarni taqdim etadilar. Ma'lumotlar varaqalari aniq xususiyatlar, o'lchovlar va buyurtma kodlarini sanab o'tadi. O'rnatish qo'llanmalari batafsil o'rnatishni sozlash va moment qiymatlarini qoplaydi.
Turli xil formatlarda CAD modellari mashina dizayni va mayin tartibida yordam beradi. Ushbu 3D vakolatxonalar aniq valvarigi konvertlarni namoyish etadi va jismoniy prototiplarni tekshirishga imkon beradi. Aksariyat ishlab chiqaruvchilar umumiy dizaynerlik dasturiy ta'minotiga olib kiradigan qadam yoki ige formatida modellarni taklif qilishadi.
Atexnika bo'yicha amaliy yordam kompleks aylanishni loyihalash savollarini hal qilishga yordam beradi. Ishlab chiqaruvchilar g'ayrioddiy dasturlar uchun o'ziga xos konfiguratsiyalarni tavsiya qila oladigan yoki mavjud tizimlarda muammolarni hal qilishda muammolarni hal qilishlari mumkin bo'lgan texnik jamoalarni qo'llab-quvvatlaydilar. Dizayn bosqichi davrida ushbu manbalardan foydalanib, qimmat xatolarga yo'l qo'yadi va qayta tiklanadi.
Yakuniy mulohazalar
Yo'naltiruvchi boshqaruv varag'i VMR elektron pozitsiyani boshqarish va ishonchli kommutatsiya, elektron pozitsiyani elektron pozitsiyaning elektron pozitsiyasi va ishonchli kommutator moddalar elektron intilishdan ko'proq xizmat qiladi. Uning tasdiqlangan dizaynini tasdiqlovchi uskunalar konditsionentlarsiz konservatsiya, metallga ishlov berish va materiallarni iste'mol qilishda shart-sharoitlarni talab qiladi. Uning imkoniyatlari va cheklovlarini tushunish muhandislarga uni samarali qo'llashga imkon beradi.
Tegishli suyuqlik menejmenti va servni hayoti sezilarli darajada kengaytiradi. Belgilangan harorat va yopishqoqlik diapazonida ishlatiladigan tozalik standartlarini saqlash va Pan bosimini boshqarish muvaffaqiyatsizlik rejimlarini oldini oladi. Ushbu oddiy ehtiyot choralari yo'naltirilgan boshqaruv varag'ini WMR-ni uzoq muddatli xizmatni ta'minlaydigan uzoq muddatli istiqbolga ega.
Raqamli o'zgarishlarga olib keladigan dunyoda WMR valve mexanik echimlar muhim rollar mavjudligini isbotlaydi. Uning buzilishi yoki masofadan boshqarilishi mumkin emasligi o'ziga xos xavfsizlikni ta'minlaydi. Mashinasozlik va gidravlik harakati o'rtasidagi jismoniy bog'liqlik, xavfsizlik tizimlari bog'liq bo'lishi mumkin bo'lgan oldindan aytib bo'lmaydigan xatti-harakatlarni keltirib chiqaradi. Shu sabablarga ko'ra, yo'naltirilgan boshqaruv variantlari zamonaviy sanoat gidravlikasida dolzarb bo'lib qolmoqda.
