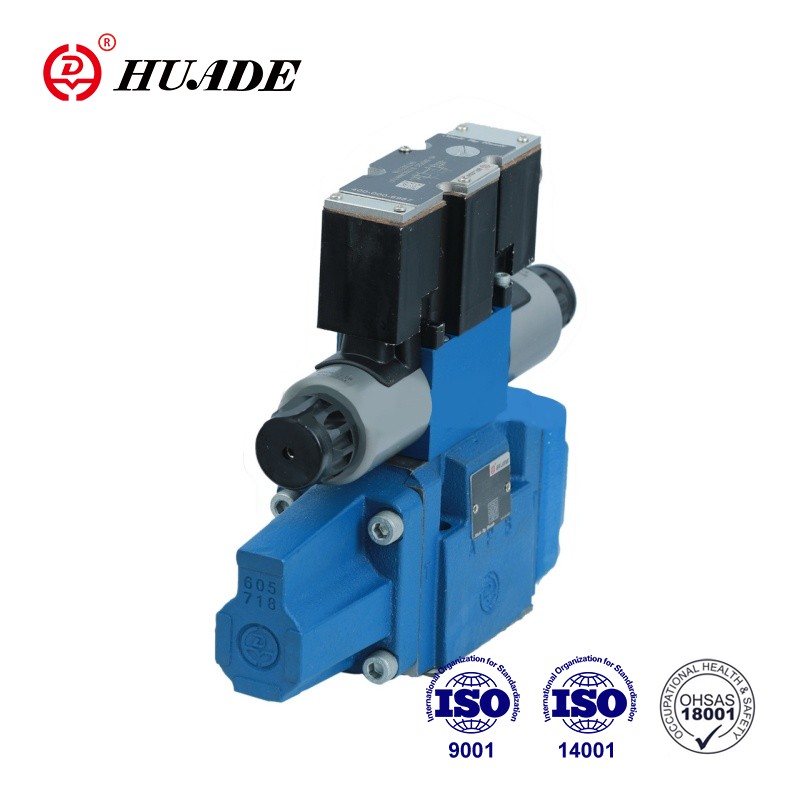

HD-4WRZE tipidagi klapanlar proportsional solenoidlar orqali boshqariladigan uch tomonlama 4 tomonlama klapanlar bo'lib, ular oqim yo'nalishi va tezligini nazorat qiladi. Ushbu proportsional yo'nalishli valf yuqori xarajatli ishlashga ega. Zavod butun dunyo bo'ylab ilg'or ishlab chiqarish uskunalari bilan jihozlangan va har bir proportsional valfning barqaror ishlashini ta'minlash uchun qattiq sinov tartib-qoidalariga ega.
| Gidravlik | |||||
| Nominal o'lcham | 10 | 16 | 25 | 32 | |
| Ish bosimi | uchuvchi neft ta'minoti tashqi | 3~10 | |||
| - uchuvchi klapan (MPa) | uchuvchi moy ta'minoti ichki | 10~31,5 | 10~35 | ||
| - Asosiy valf (MPa) | 31.5 | 35 | |||
| Qaytish liniyasi bosimi (MPa) | Port T (uchuvchi yog 'tashuvchisi) | 31.5 | 25 | 25 | 15 |
| T porti (uchuvchi moyni to'kish oraliq) | 3 | ||||
| Port Y | 3 | ||||
| G'altakning harakati uchun uchuvchi moy hajmi (sm3) 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Kirish signalining bosqichli shakli uchun X va Y portlarida uchuvchi moy oqimi (L/min) 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Asosiy valf orqali oqim (L/min) | 170 | 460 | 870 | 1600 | |
| Histerezis % | ≤6 | ||||
| Bosimli suyuqlik | DIN 51 524 bo'yicha mineral moy1 | ||||
| Bosimli suyuqlik harorati diapazoni (℃) | -20~80 | ||||
| Yopishqoqlik diapazoni (mm2/s) | 20~380 | ||||
| O'rnatish | ixtiyoriy, afzal gorizontal | ||||
| WRZ versiyasi uchun vazn... (WRZE uchun"qo'shimcha 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektr | |||
| Valf turi | SEP | BU QAYNAYDI | |
| Voltaj turi | DC | ||
| Maksimal oqim (A) | 1.5 | 2.5 | |
| Solenoid bobini qarshiligi (Ō) | 20 ℃ da sovuq qiymat | 4.8 | 2 |
| Maksimal iliq qiymat | 7.2 | 3 | |
| Protection | IP65 | ||
| Bobin harorati (℃) | 150 gacha | ||
| Boj % | 100 | ||
| Boshqarish elektronikasi | HD-VT-VSPA2-50-1X/. | integratsiyalashgan boshqaruv elektronikasi | |
Xususiyatlari:
▶Pilot tomonidan boshqariladigan proportsional yo'nalishli valf
▶Plastinka tagiga o'rnatish uchun
▶Oqim yo'nalishi va tezligini nazorat qilish
▶Bahorli markazlashtirilgan boshqaruv g'altak
▶Bir manbadan klapan va proportsional boshqaruv elektronikasi
Ilova:
HD-4WRZE klapanlari yo'nalish va oqimni boshqarish uchun ishlatiladi.
Vana asosan quyidagilardan iborat: uchuvchi valf ①, asosiy g'altak ④, asosiy valf ⑥ va markazlashtiruvchi kamon ③. Solenoid B quvvatsiz holatda bo'lsa, boshqaruv g'altagi ② o'ngga siljiydi. Uchuvchi klapanga uchuvchi moy etkazib berish P port orqali ichki yoki X port orqali tashqi bo'ladi. Uchuvchi moy uchuvchi klapan orqali ① bosim kamerasiga oqadi. va asosiy g'altakni ④ elektr kirish signaliga mutanosib ravishda harakatga keltiradi. P dan A ga va B dan T ga ulanish progressiv oqim xususiyatlariga ega bo'lgan teshik tipidagi kesmalar orqali amalga oshiriladi.
Elektromagnit A quvvatsiz holatda bo'lsa, asosiy g'altak chapga siljiydi. P dan B ga va A dan T ga ulanish. Elektromagnitning kuchlanishsizlanishi, boshqaruv g'altak va uchuvchi spool ④ ularning markaziga qaytariladi. pozitsiyalar.
4WRZE-7X proportsional yo'nalishli valfning belgisi
Uchuvchi moy ta'minoti
