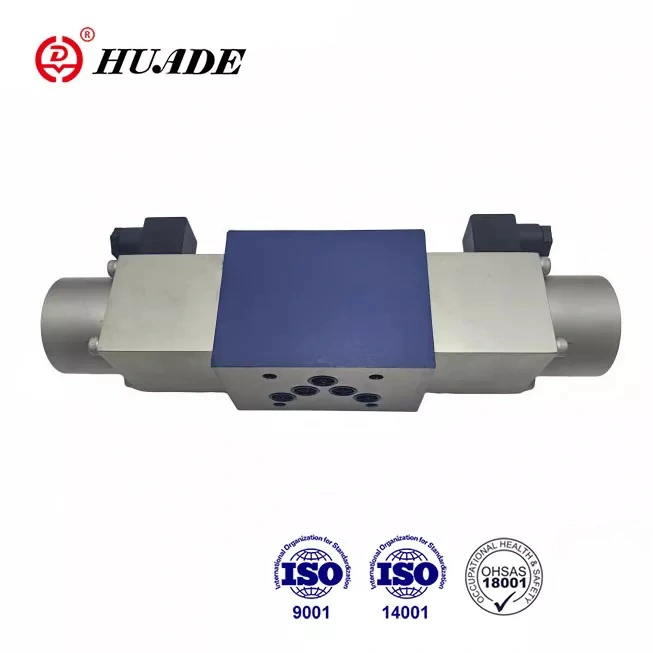

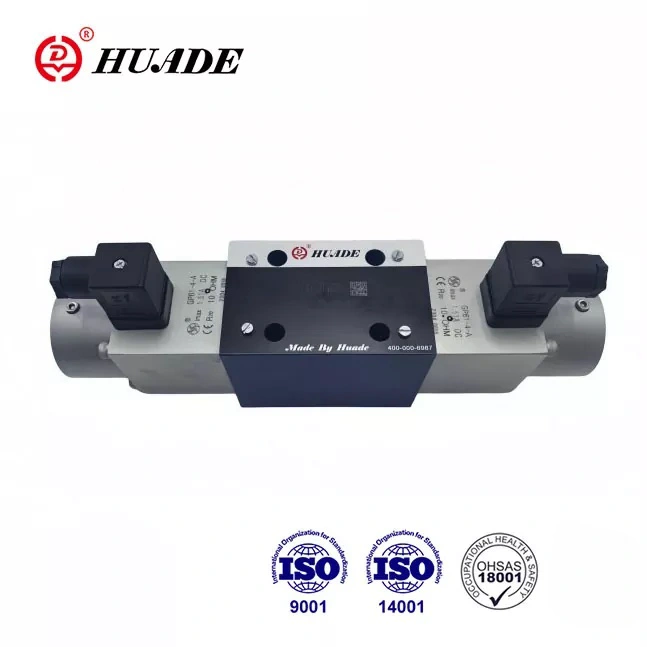

4WRA tipidagi yo'nalishni boshqarish klapanlari proportsional solenoidlar orqali to'g'ridan-to'g'ri boshqariladi. Ular yo'nalish va oqim nazoratini talab qiladigan turli xil sanoat gidravlik muhitlarda keng qo'llaniladi. Ikkita uzoq muddatli hamkorlik tufayli Huade® proportsional yo'nalishli klapanlar ishlash jihatidan Rexroth tomonidan taklif qilingan mahsulotlarga mos kelishi mumkin. Ushbu mahsulotning narxi nisbatan past.
|
Gidravlik ma'lumotlar |
|||
|
Hajmi |
6 |
10 |
|
|
Ish bosimi (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Oqim (L/min) |
43 |
95 |
|
|
Kontaminatsiya darajasi |
≤ 20 (tavsiya etiladi ≤10) |
||
|
Histerezis (%) |
<6 |
<5 |
|
|
Takroriylik (%) |
<3 |
<2 |
|
|
Chastota javobi (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun), Fosfat esteri (FPM muhri uchun) |
||
|
Yopishqoqlik diapazoni (mm²/s) |
3,8 dan 380 gacha |
||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||
|
Og'irligi (kg) |
Bitta solenoidli valf |
1.75 |
5.9 |
|
Ikki solenoidli valf |
2.5 |
7.5 |
|
|
Elektr ma'lumotlari |
|||
|
Hajmi |
6 |
10 |
|
|
Voltaj turi |
To'g'ridan-to'g'ri kuchlanish |
To'g'ridan-to'g'ri kuchlanish |
|
|
Nominal kuchlanish (V) |
24V |
||
|
Solenoid uchun maksimal oqim (A) |
1.5 |
||
|
Solenoid lasan |
20 ℃ da sovuq qiymat |
5.4 |
10 |
|
Maksimal iliq qiymat |
8.1 |
15 |
|
|
Atrof-muhit harorati ℃ |
+50 gacha |
||
|
Bobin harorati ℃ |
+150 gacha |
||
|
DIN 40 050 bo'yicha vana izolyatsiyasi |
IP65 |
||
|
Bog'langan kuchaytirgich (ko'prik tipidagi 24 V rektifikator) |
VT-3013S30 |
VT-3014S30 |
|
Xususiyatlari:
▶ Shlangi suyuqlikning yo'nalishi va hajmini boshqarish uchun to'g'ridan-to'g'ri ishlaydigan proportsional valf
▶ Plitalar tagiga o'rnatish uchun
▶ Shlangi suyuqlikning har ikkala yo'nalishi va oqimini ochiq halqa nazorati uchun
▶ Prujinali markazlashtirilgan boshqaruv g'altak
▶ Nazorat erlari bo'ylab past bosimning pasayishi
▶ Vana va elektron boshqaruv bitta yetkazib beruvchidan
Ilova:
4WRA tipidagi yo'nalishni boshqarish klapanlari oqim yo'nalishi va miqdorini nazorat qilish uchun ishlatiladi.
4WRA tipidagi yo'nalishni boshqarish klapanlari asosan korpus (1), boshqaruv g'altagi (3), bir yoki ikkita qaytaruvchi kamon (2) va qo'shimcha ravishda bir yoki ikkita proportsional solenoiddan (5) iborat.
4WRA 6......10B/..... va 4WRA 10......10B/..... turi (3-pozitsiyali valf)
Agar solenoidlar ishga tushirilmagan bo'lsa, boshqaruv g'altagi (3) qaytaruvchi kamon (2) yordamida neytral holatda saqlanadi. Boshqarish g'altakning (3) ishga tushirilishi to'g'ridan-to'g'ri proportsional solenoid (5) orqali amalga oshiriladi. Agar, masalan, "A" solenoidi quvvatlansa, u boshqaruv g'altakini (3) elektr signaliga mutanosib ravishda o'ngga suradi. Keyin P dan B ga va A dan T ga ulanishlar amalga oshiriladi.
Shu tariqa boshqaruv g‘altak (3) V shaklidagi yivlarning asta-sekin ochilishiga sabab bo‘ladi. Proportsional elektromagnit (5) quvvatsizlanganda, boshqaruv g‘altak (3) qaytaruvchi kamon orqali markaziy holatga qaytariladi. (2).
4WRA proportsional yo'nalishli valfning tuzilishi
4WRA ...A...10B va 4WRA ...B...10B turi (2-pozitsiyali valf)
Ushbu valfning vazifasi 4WRA tipidagi valf bilan bir xil. Lekin u faqat bittasi bo'lgan 2 pozitsiyali yo'naltiruvchi valfdir.
proportsional solenoid
4WRA turi boshqaruv erlari bo'ylab pastki plitani o'rnatishni, bahor markazini va past bosimning pasayishini qabul qiladi.
Ular ko'pincha mashina, engil sanoat, metallurgiya, kon, kosmik parvoz va boshqa sohalarda qo'llaniladi.
4WRA...A... va 4WRA...B... mutanosib yo‘nalishli valfning tuzilishi
4WRA proportsional yo'nalish klapanining belgisi
