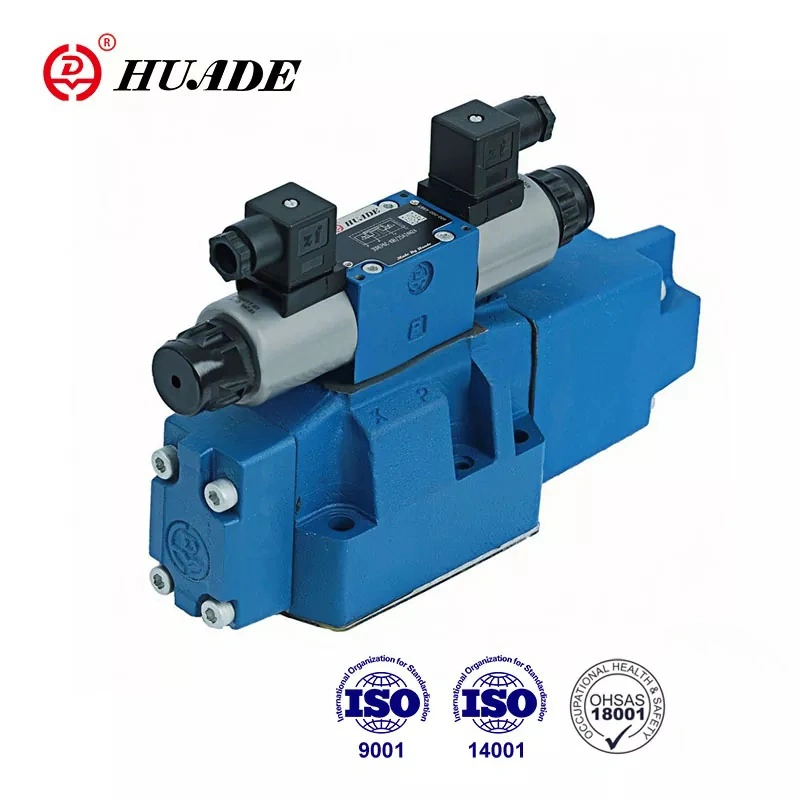

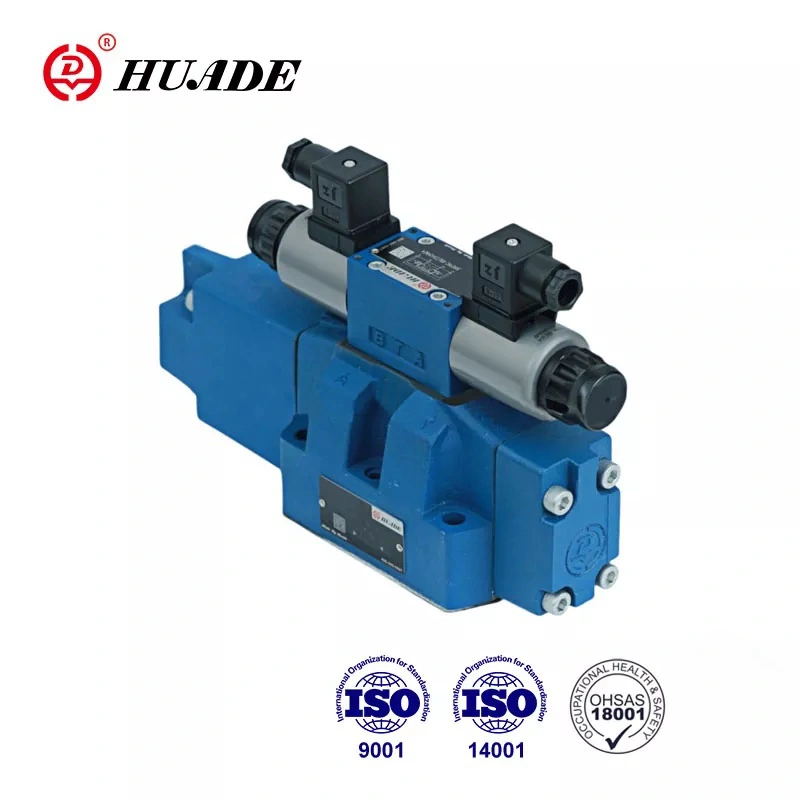

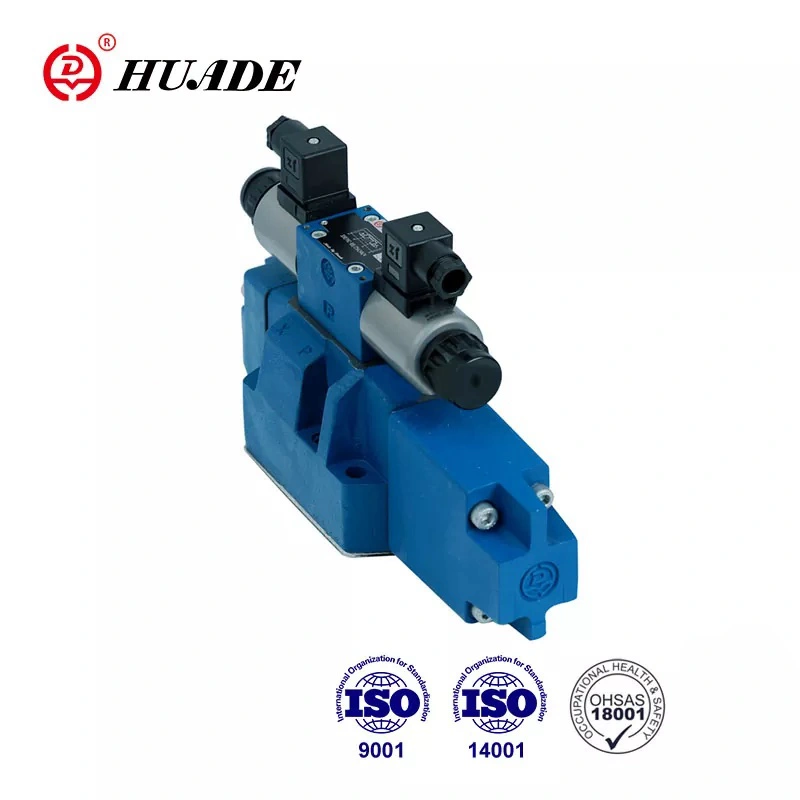

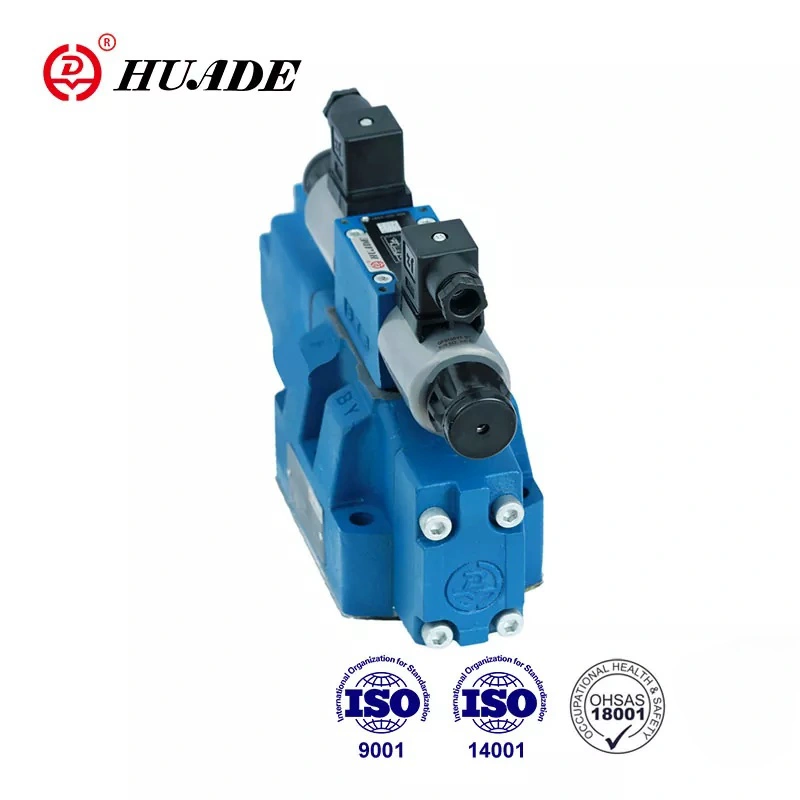

Bitta 4WRH proportsional klapan ham oqim va oqim yo'nalishini nazorat qilishi mumkin, bu tizim strukturasini soddalashtiradi. Vana tanasi kuchli oqim hajmi va katta oqim tezligi bilan quyilgan ichki kanalni qabul qiladi. Asosiy valf eksenel uchburchak boshqaruv yivini qabul qiladi, kichik bosim tushishi va boshqaruv yelkasida bosim yo'qolishi. 4WRH tipidagi proportsional klapan katta oqim va yuqori aniqlik talablari bo'lgan tizimlar uchun javob beradi.
|
Gidravlik ma'lumotlar |
|||||
|
hajmi |
10 |
16 |
25 |
32 |
|
|
uchuvchi valf bosimi (MPa) |
tashqi uchuvchi neft ta'minoti |
3 dan 10 gacha |
|||
|
ichki uchuvchi moy ta'minoti |
10 tagacha (10 dan ortiq ZDR6DP2-30B/75YM o'rnatilishi kerak) |
||||
|
Asosiy valf bosimi (MPa) |
31.5 |
35 |
|||
|
Qaytish bosimi (MPa) |
port T (tashqi uchuvchi moyni qaytarish) |
31.5 |
25 |
15 |
|
|
port T (ichki uchuvchi moyni qaytarish) |
3 |
||||
|
Y porti |
3 |
||||
|
Uchuvchi moy hajmi (sm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X yoki Y portida uchuvchi moy oqimi (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Asosiy valf orqali oqim (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histerezis (L/min) |
6 |
||||
|
Takroriylik (%) |
3 |
||||
|
ifloslanish darajasi (㎛) |
≤20 |
||||
|
Suyuqlik |
Mineral moy (NBR muhri uchun). Fosfat efir (FPM muhr uchun) |
||||
|
Yopishqoqlik diapazoni (mm²/s) |
2,8 dan 380 gacha |
||||
|
Suyuqlik harorati diapazoni (℃) |
-20 dan +70 gacha |
||||
|
O'rnatish pozitsiyasi |
ixtiyoriy |
||||
|
Og'irligi (kg) |
bitta solenoidli valf |
7.4 |
12.7 |
17.5 |
41.8 |
|
ikkita solenoidli valf |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektr ma'lumotlari |
||
|
Ta'minot turi |
DC |
|
|
Solenoidning nominal oqimi (A) |
0.8 |
|
|
Bobin qarshiligi (Ō) |
sovuq (20 ℃) 19,5; maksimal valf, issiq 28,8 |
|
|
Atrof-muhit harorati (℃) |
50 |
|
|
Bobin harorati (℃) |
150 |
|
|
Ish aylanishi |
Uzluksiz |
|
|
Uchuvchi oqim (A) |
0.02 |
|
|
Izolyatsiya |
IP65 |
|
|
Bog'langan |
1 rampa vaqti bilan |
VT-3000S30 |
|
5 rampa vaqti bilan |
VT3006S30 |
|
|
Elektr aloqasi |
Plug ulanishi |
|
Xususiyatlari:
▶ Uchuvchi yo'nalishi WRH proportsional klapan
▶ Plitalar tagiga o'rnatish uchun
▶ Shlangi suyuqlikning yo'nalishini va oqim tezligini boshqarish uchun
▶ Prujinali markazlashtirilgan. g'altakning siljishi yo'q
▶ Nazorat erlarida past bosimning pasayishi
▶ Valf va elektron boshqaruv bir manbadan
▶ Solenoidning proportsional ishlashi
▶ Portlash namunasi DIN 24 340 A, ISO4401 va CETOP-RP121H ga muvofiq
Ilova:
4WRH tipidagi mutanosib klapan turli sohalarda keng qo'llaniladi, masalan, dastgohlar, metallurgiya, engil sanoat, tog'-kon sanoati, mashinasozlik va boshqalar.
4WRH tipidagi klapanlar bosimni nazorat qilish klapanlari orqali tashqi ishlash uchun uchuvchi proportsional yo‘nalishli klapanlardir. Funktsiya va printsip 4WRZ tipidagi valf bilan bir xil. O‘zaro ulash plitasi (12) A uchuvchi ulanishini T(Y) bilan bog‘laydi. ) va P(X) bilan uchuvchi ulanish B). Asosiy valfdagi uchuvchi bosim 0,4 MPa dan 2,5 MPa gacha bo'lishi kerak.shuning uchun oqim yo P dan A ga va B dan T ga yoki P dan B ga va A dan T gacha.
4WRH proportsional yo'nalishli klapanlarning tuzilishi
Uchuvchi valf
Uchuvchi klapan proportsional solenoid bilan ishlaydigan 3 tomonlama bosimni pasaytiruvchi valfdir (3DREP6 turi). Gaz kelebeği qo'shimchasi A va B portlariga o'rnatilgan, batafsil ma'lumot 3DREP6 matniga qarang.
3DREP6 tipidagi uchuvchi valfning tuzilishi
4WRH proportsional yo'nalish klapanining belgisi
