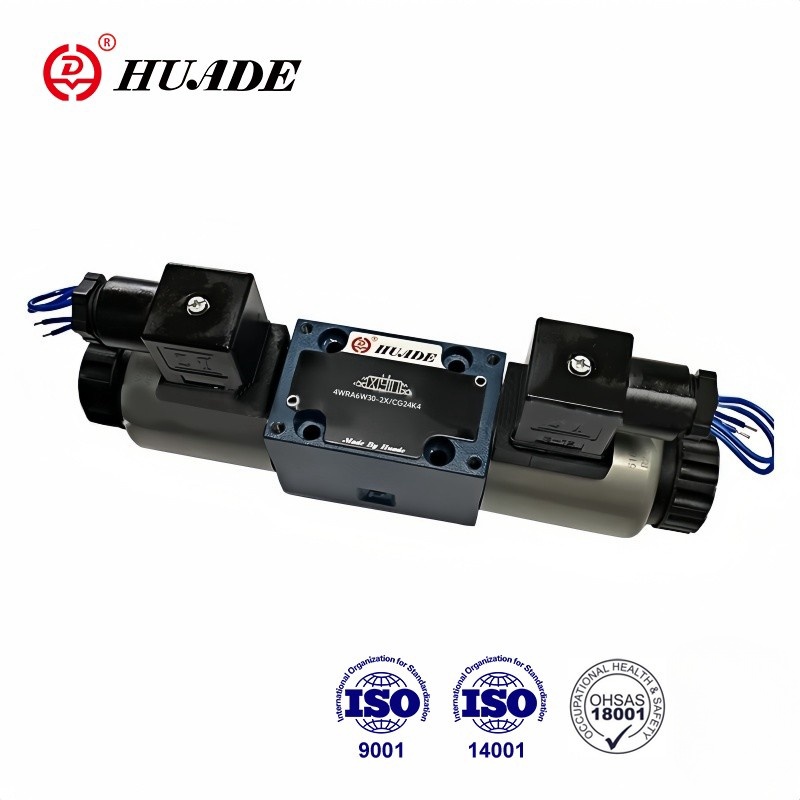

4WRA 6 W30-2X proportsional yo'nalish klapanlari markaziy ipli va olinadigan lasan bilan proportsional solenoidlar yordamida harakatga keltiriladi. Solenoidlar tashqi boshqaruv elektronikasi tomonidan boshqariladi. 4WRA 10 EA60-2X unumdorligi Rexroth texnologiyasini joriy etish tufayli texnologiyada yanada ilg'or. Ushbu turdagi 4WRA-2X klapanlari allaqachon xitoylik iste'molchilar orasida mashhur.
| Gidravlik | |||
| Valf turi | HD-WRA | HD-WRAE | |
| Ish bosimi (MPa) | Port A, P, B | 31.5 | 31.5 |
| Portlar T | 21 | 21 | |
| Nominal oqim qv nom △ P=1MPa da | NS6 (L/min) | 7, 15 va 26 | |
| NS10 (L/min) | 30 va 60 | ||
| Kontaminatsiya darajasi (m m) | ≤20 | ||
| Histerezis (%) | ≤5 | ||
| Qaytarilish xatosi (%) | ≤1 | ||
| Javob sezgirligi (%) | ≤0,5 | ||
| Bosimli suyuqlik | Mineral moy yoki fosfat esteri | ||
| Yopishqoqlik diapazoni | 20~380 | ||
| Atrof-muhit harorati diapazoni (℃) | -20 dan +80 gacha | -20 dan +50 gacha | |
| Og'irligi (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektr | |||
| Elektr, solenoid | |||
| Valf turi | HD-WRA | HD-WRAE | |
| Voltaj turi | DC | ||
| Boshqariladigan kuchlanish (V) | ±10 | ||
| Solenoid uchun maksimal oqim (A) | 2.5 | ||
| Solenoid bobini qarshiligi (Ō) | 20 ℃ da sovuq qiymat | 2 | |
| Maks. issiq qiymat | 3 | ||
| Vazifa | 100% | ||
| Bobin harorati (℃) | +150 gacha | ||
| DIN40050 ga muvofiq vana himoyasi | IP65 | ||
| Elektr, boshqaruv elektronikasi | |||
| nazorat elektronikasi | HD-VT-VSPA2-1-1X/ | vana ichiga o'rnatilgan | |
| Ta'minot kuchlanishi | Nominal kuchlanish VDC | 24 | |
| Pastki chegara qiymati V | 21/22 | 19 | |
| Yuqori chegara qiymati V | 35 | ||
| Kuchaytirgichning quvvat sarfi | Men maksimal A | 1.8 | |
| Maks. quvvat impulsi oqimi A | 3 | ||
Xususiyatlari:
▶ Plastinka tagiga oʻrnatish uchun
▶Oqim yo'nalishi va hajmini boshqarish uchun to'g'ridan-to'g'ri ishlaydigan proportsional valf
▶ Bahor markazlashtirilgan boshqaruv g‘altak
▶ 4WRAE turi uchun oʻrnatilgan boshqaruv elektroniği, A1 yoki F1 interfeysi
▶ Markaziy ip va olinadigan lasanli proportsional solenoidlar yordamida harakatga keltirish
▶ 4WRA turi uchun boshqaruv elektronikasi
Ilova:
4/2 va 4/3 yo'nalishli proportsional yo'nalishli klapanlar to'g'ridan-to'g'ri boshqariladigan komponentlar sifatida mo'ljallangan. 4WRA 6 W30-2X proportsional yo'nalishli klapan gidravlik suyuqlik oqimi va yo'nalishini boshqarish uchun ishlatiladi.
4WRA 6 W30-2X proportsional klapanlari asosan quyidagilardan iborat: Korpus (1) o'rnatish yuzasiga ega Boshqarish g'altagi (2) siqish kamonlari (3), markaziy tishli solenoidlar (4), ixtiyoriy o'rnatilgan valf elektroni (5).
HD-4WRA(E)...2X/...
Solenoidlar (4) quvvatsizlanganda, boshqaruv g'altagi (2) markaziy holatda siqish kamonlari (3) orqali ushlab turiladi.
Proportsional elektromagnitni quvvatlantirish orqali boshqaruv g‘altakning (2) to‘g‘ridan-to‘g‘ri ishga tushirilishi. "b" solenoidini boshqarish (4). Boshqarish g'altagi (2) elektr kirish signaliga mutanosib ravishda chapga siljiydi. P dan A ga va B dan T ga progressiv oqim xususiyatlariga ega teshikka o'xshash kesmalar orqali ulanish shakli. Solenoidning (4) quvvatsizlanishi. Boshqaruv g'altagi (2) siqish prujinasi (3) orqali markaziy holatga qaytariladi.
4WRA -2X proportsional yo'nalishli valfning tuzilishi
HD-4WRA(E)...A-2X
Asos sifatida, ushbu valf versiyasining vazifasi 3 ta g'altakning holatiga ega bo'lgan valfga mos keladi. Biroq, 2 g'altakning holatiga ega bo'lgan valflar faqat "a" solenoidi bilan jihozlangan. Ikkinchi proporsional solenoid o'rniga NS 6 uchun vilka (5) yoki NS 10 uchun qopqoq (5) o'rnatilgan.
4WRA 6..-2X/... turi uchun eslatma
Tank liniyasining drenajlanishiga yo'l qo'ymaslik kerak. Tegishli o'rnatish shartlari bilan orqa bosim klapanini o'rnatish kerak (orqa bosim taxminan 0,2MPa).
