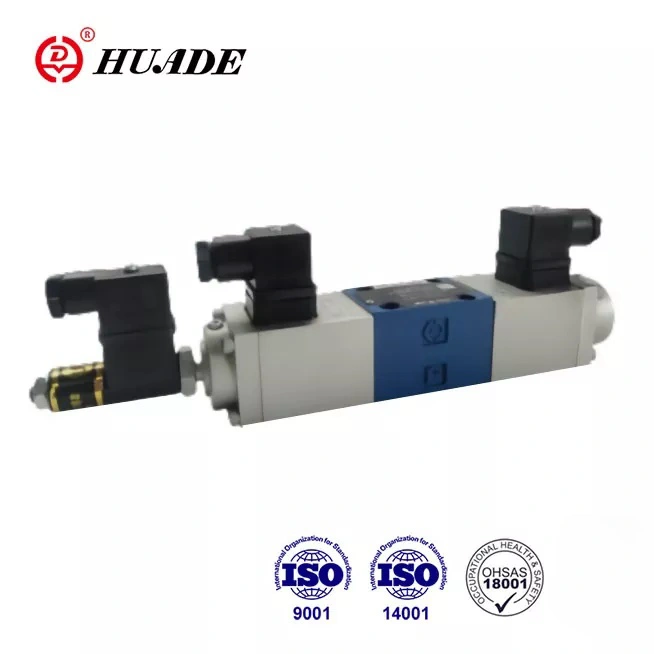

4WRE tipidagi mutanosib valf pastki plitani o'rnatishni, bahor markazini qabul qiladi. Yaxshi oqim hajmi, yuqori bosim va mukammal takrorlash aniqligi, foydalanish uchun qulay. U Rexroth bilan ikki uzoq muddatli hamkorlik tufayli Rexroth tomonidan taklif qilingan 4WRE 1X seriyasini almashtirishi mumkin. 4WRE proportsional klapanining ishlashi birinchi darajali xalqaro brendlarnikiga mos kelishi mumkin. Bu yaxshi, hamyonbop alternativa.
|
Gidravlik ma'lumotlar |
|||
|
Hajmi |
6 |
10 |
|
|
Ish bosimi (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Oqim (L/min) |
65 |
260 |
|
|
Kontaminatsiya darajasi (㎛) |
≤ 20 (tavsiya etiladi ≤10) |
||
|
Histerezis (%) |
<1 |
<1 |
|
|
Takroriylik (%) |
<1 |
<1 |
|
|
Javob sezgirligi (%) |
≤ 0,5 nominal signal |
≤ 0,5 nominal signal |
|
|
Chastota javobi (-3dB) (Hz) |
6 |
4 |
|
|
Gidravlik suyuqlik |
Mineral moy (NBR muhri uchun), Fosfat esteri (FPM muhri uchun) |
||
|
Yopishqoqlik diapazoni (mm²/s) |
2,8 dan 380 gacha |
||
|
Bosim suyuqlik harorati diapazoni (℃) |
-20 dan +70 gacha |
||
|
O'rnatish pozitsiyasi |
Ixtiyoriy |
||
|
Og'irligi (kg) |
1 solenoidli valf |
1.91 |
5.65 |
|
2 solenoidli valf |
2.66 |
7.65 |
|
|
Elektr ma'lumotlari |
|||
|
Voltaj turi |
To'g'ridan-to'g'ri kuchlanish 24V yoki 12V |
||
|
Maks. bir solenoidga tok (A) |
1.5 |
1.5 |
|
|
Bobin |
20 ℃ da sovuq qiymat |
5.4 |
10 |
|
Maksimal iliq qiymat |
8.1 |
15 |
|
|
Atrof-muhit harorati ℃ |
+50 gacha |
||
|
Vazifa |
Uzluksiz |
||
|
Bobin harorati ℃ |
+150 gacha |
||
|
Valf izolyatsiyasi |
IP65 |
||
|
Bog'langan kuchaytirgich (ko'prik tipidagi 24V rektifikator) |
2 rampa vaqti bilan |
VT-5001S20 (2-pozitsiya uchun) |
VT-5002S20 (2-pozitsiya uchun) |
|
1 rampa vaqti bilan |
VT5005S10 (3 pozitsiya uchun) |
VT 5006S10 (3-pozitsiya uchun) |
|
|
Induktiv pozitsion transduser |
|||
|
Elektr o'lchash tizimi |
LVDT |
||
|
Tekshirish zarbasi (mm) |
± 4,5 chiziqli |
||
|
Lineerlik bardoshliligi (%) |
1 |
||
|
Bobin qarshiligi (Ō) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktivlik (mH) |
6 dan 8 gacha |
||
|
Osilator chastotasi (KHz) |
2.5 |
||
|
Valf izolyatsiyasi |
IP65 |
||
Xususiyatlari:
▶ Shlangi suyuqlikning yo'nalishini va oqimini boshqarish uchun valf
▶ Plitalar tagiga o'rnatish uchun
▶ Elektr holati haqida fikr bildirish
▶ Prujinali markazlashtirilgan boshqaruv g'altak
▶ Nazorat erlari bo'ylab past bosimning pasayishi
▶ Vana va elektron boshqaruv bitta yetkazib beruvchidan
▶ O'rnatish namunasi DIN 24 340 shakl A, ISO4401 va CETOP - RP121H
Ilova:
4WRE yo'naltiruvchi klapan yopiq tutashuv uchun mos keladi va mashina, engil sanoat, metallurgiya, kon, kosmik parvoz va boshqa sohalarda keng qo'llaniladi.
4WRE tipidagi yo'nalishli klapanlar to'g'ridan-to'g'ri proportsional solenoidlar yordamida ishlaydi va oqim yo'nalishi va hajmini boshqarish uchun ishlatiladi.
Ular asosan korpusdan (1), boshqaruv g'altakdan (4), ikkita qaytib kamondan (5), ikkita proportsional solenoiddan (2) va pozitsion transduserdan (3) iborat.
4WRE6...10B... va 4WRE10... 10B... yozing (3-pozitsiya)
Agar elektromagnit "a" (2) quvvatlansa, g'altak o'ngga siljiydi, harakat elektr kirish signaliga mutanosib bo'ladi. Boshqaruv g'altagi (4) V shaklidagi oluklarning asta-sekin ochilishiga olib keladi. Boshqaruv g'altakning (4) holati pozitsion transduser (3) tomonidan nazorat qilinadi. Elektron boshqaruvda boshqaruv g'altakning haqiqiy holati oldindan belgilangan qiymat bilan taqqoslanadi. Bu erda bizda mavjud farqlarni tan oladigan pozitsiyani boshqarish sxemasi mavjud
oldindan belgilangan qiymat (buyruqning qiymati) va qayta aloqa qiymati (haqiqiy qiymat) o'rtasida va tegishli solenoidlarda tegishli signallar bilan tuzatiladi. Elektromagnit "a" (2) quvvatsizlangandan so'ng, boshqaruv g'altakning orqaga qaytish kamonlari (5) orqali markaziy holatiga qaytariladi.
4WRE6... va 4WRE10... proportsional yo'nalishli valfning tuzilishi
Type4WRE..A...10B/...(2-pozitsiyali valf)
Ushbu turdagi valfning printsipi 4wRE...10B/ .. bilan bir xil bo'lsa-da, bu turdagi valf faqat bitta sensor va bitta solenoidga ega.
4WRE6...A... 10B va 4WRE10...A... 10B proportsional yo‘nalish klapanining tuzilishi
Proportsional yo'nalish klapanining belgisi 4WRE
