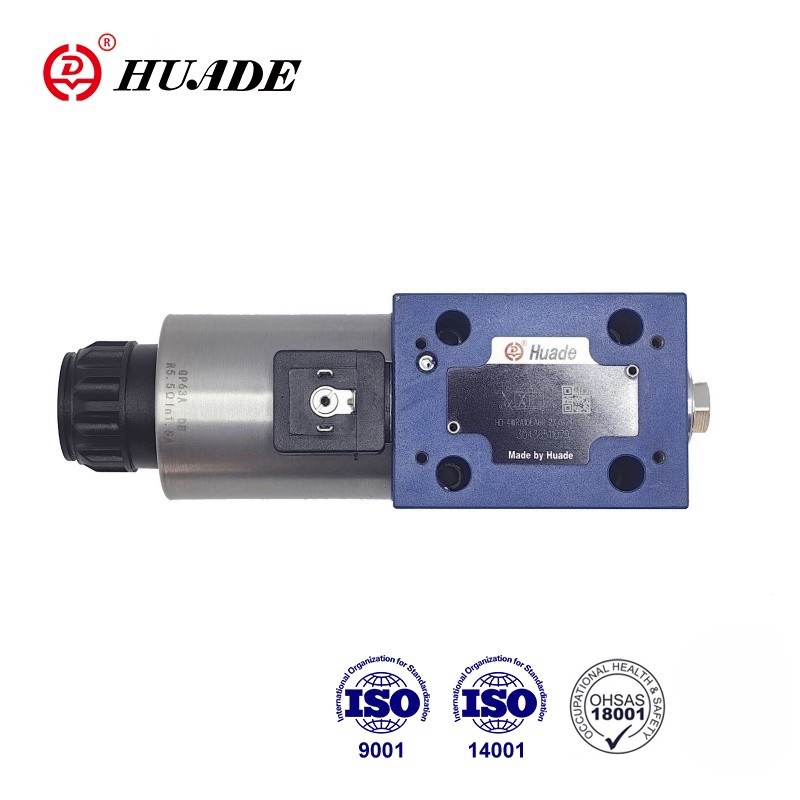

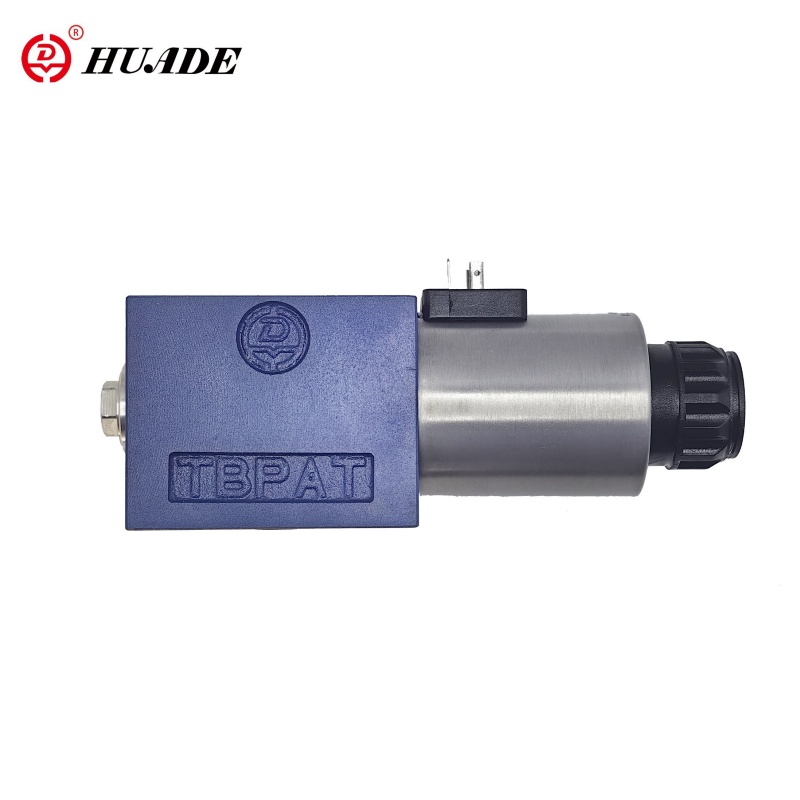

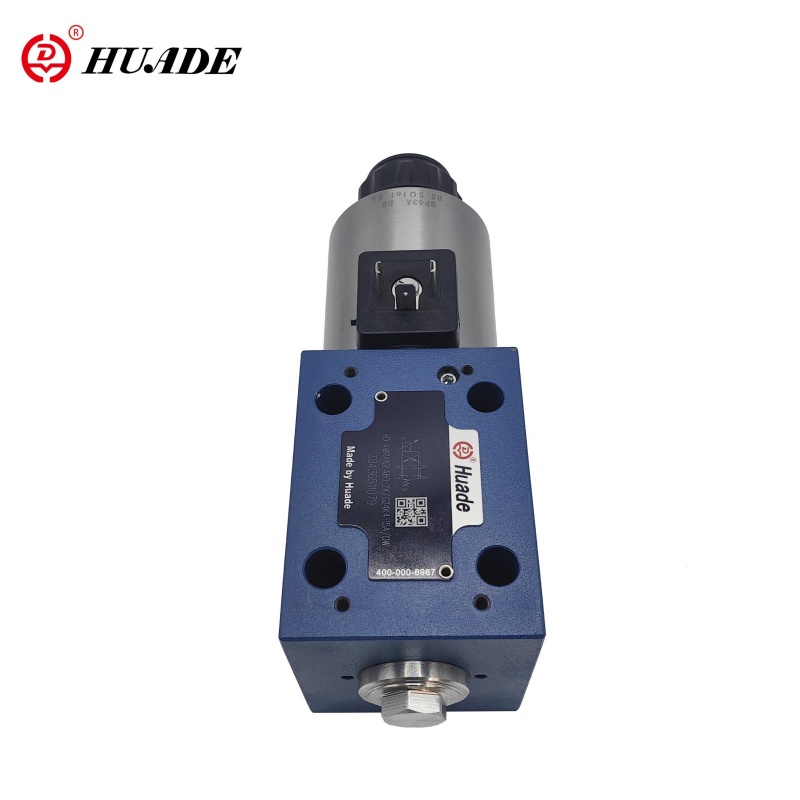

4/2 va 4/3 yo'nalishli proportsional yo'nalishli klapanlar to'g'ridan-to'g'ri boshqariladigan komponentlar sifatida mo'ljallangan. Ular markaziy ip va olinadigan lasan bilan proportsional solenoidlar yordamida harakatga keltiriladi. Solenoidlar tashqi boshqaruv elektronikasi (WRA turi) yoki o'rnatilgan boshqaruv elektroniği (WRAE turi) tomonidan boshqariladi. 4WRA 10 EA60-2X ning ishlashi ikkita uzoq muddatli hamkorlik tufayli Rexrothga mos kelishi mumkin.
| Gidravlik | |||
| Valf turi | HD-WRA | HD-WRAE | |
| Ish bosimi (MPa) | Port A, P, B | 31.5 | 31.5 |
| Portlar T | 21 | 21 | |
| Nominal oqim qv nom △ P=1MPa da | NS6 (L/min) | 7, 15 va 26 | |
| NS10 (L/min) | 30 va 60 | ||
| Kontaminatsiya darajasi (m m) | ≤20 | ||
| Histerezis (%) | ≤5 | ||
| Qaytarilish xatosi (%) | ≤1 | ||
| Javob sezgirligi (%) | ≤0,5 | ||
| Bosimli suyuqlik | Mineral moy yoki fosfat esteri | ||
| Yopishqoqlik diapazoni | 20~380 | ||
| Atrof-muhit harorati diapazoni (℃) | -20 dan +80 gacha | -20 dan +50 gacha | |
| Og'irligi (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektr | |||
| Elektr, solenoid | |||
| Valf turi | HD-WRA | HD-WRAE | |
| Voltaj turi | DC | ||
| Boshqariladigan kuchlanish (V) | ±10 | ||
| Solenoid uchun maksimal oqim (A) | 2.5 | ||
| Solenoid bobini qarshiligi (Ō) | 20 ℃ da sovuq qiymat | 2 | |
| Maks. issiq qiymat | 3 | ||
| Vazifa | 100% | ||
| Bobin harorati (℃) | +150 gacha | ||
| DIN40050 ga muvofiq vana himoyasi | IP65 | ||
| Elektr, boshqaruv elektronikasi | |||
| nazorat elektronikasi | HD-VT-VSPA2-1-1X/ | vana ichiga o'rnatilgan | |
| Ta'minot kuchlanishi | Nominal kuchlanish VDC | 24 | |
| Pastki chegara qiymati V | 21/22 | 19 | |
| Yuqori chegara qiymati V | 35 | ||
| Kuchaytirgichning quvvat sarfi | Men maksimal A | 1.8 | |
| Maks. quvvat impulsi oqimi A | 3 | ||
Xususiyatlari:
▶ Plastinka tagiga oʻrnatish uchun
▶Oqim yo'nalishi va hajmini boshqarish uchun to'g'ridan-to'g'ri ishlaydigan proportsional valf
▶ Bahor markazlashtirilgan boshqaruv g‘altak
▶ 4WRAE turi uchun oʻrnatilgan boshqaruv elektroniği, A1 yoki F1 interfeysi
▶ Markaziy ip va olinadigan lasanli proportsional solenoidlar yordamida harakatga keltirish
▶ 4WRA turi uchun boshqaruv elektronikasi
Ilova:
4WRA 10 EA60-2X proportsional yo'nalishli klapan gidravlik suyuqlik oqimi va yo'nalishini boshqarish uchun ishlatiladi.
4WRA 10 EA60-2X proportsional klapanlari asosan quyidagilardan iborat: Korpus (1) o'rnatish yuzasiga ega bo'lgan boshqaruv g'altagi (2) siqish kamonlari (3), markaziy tishli solenoidlar (4), ixtiyoriy o'rnatilgan valf elektroni (5).
HD-4WRA(E).2X/.
Solenoidlar (4) quvvatsizlanganda, boshqaruv g'altagi (2) markaziy holatda siqish kamonlari (3) orqali ushlab turiladi.
Proportsional elektromagnitni quvvatlantirish orqali boshqaruv g‘altakning (2) to‘g‘ridan-to‘g‘ri ishga tushirilishi. "b" solenoidini boshqarish (4). Boshqarish g'altagi (2) elektr kirish signaliga mutanosib ravishda chapga siljiydi. P dan A ga va B dan T ga progressiv oqim xususiyatlariga ega teshikka o'xshash kesmalar orqali ulanish shakli. Solenoidning (4) quvvatsizlanishi. Boshqaruv g'altagi (2) siqish prujinasi (3) orqali markaziy holatga qaytariladi.
4WRA -2X proportsional yo'nalishli valfning tuzilishi
HD-4WRA(E)...A-2X
Asos sifatida, ushbu valf versiyasining vazifasi 3 ta g'altakning holatiga ega bo'lgan valfga mos keladi. Biroq, 2 g'altakning holatiga ega bo'lgan valflar faqat "a" solenoidi bilan jihozlangan. Ikkinchi proporsional solenoid o'rniga NS 6 uchun vilka (5) yoki NS 10 uchun qopqoq (5) o'rnatilgan.
4WRA 6..-2X/... turi uchun eslatma
Tank liniyasining drenajlanishiga yo'l qo'ymaslik kerak. Tegishli o'rnatish shartlari bilan orqa bosim klapanini o'rnatish kerak (orqa bosim taxminan 0,2MPa).
