Ushbu keng qamrovli qo'llanma Oddiy ishlarning asosiy printsiplaridan yuqori darajadagi ishlarni boshqarish bo'yicha arizalarga kiritish uchun gidravlik mutanosib boshqarish texnologiyasini tushuntiradi.
Gidravlik mutanosib valf nima?
Gidravlik mutanosib klav - elektr energiyasini ekranli signallarni mutanosib gidravik chiqinishga aylantiradigan elektrotexnika qurilmasi hisoblanadi. Solenoid klapanlardan farqli o'laroq, mutanosib klapan suyuqlik oqim, bosim va yo'nalishda doimiy, o'zgaruvchan nazoratni ta'minlaydi.
Asosiy xususiyatlar:
- Analog elektr signallarini (0-10V, 4-20ma) aniq gidravlik nazoratga o'zgartiradi
- To'liq ochiq va yopiq holatlar orasida cheksiz joylashuvni ta'minlaydi
- Sovuq, asta-sekin mashina harakatlanishiga imkon beradi
- PLC boshqaruv tizimlari va avtomatlashtirish tarmoqlari bilan birlashish
Buni faqat "to'liq quvvat" yoki "o'chirish o'rniga aniq boshqarish uchun" gidravlik quvvat "deb o'ylang.
Gidrotial mutanosib klapanlar qanday ishlaydi: boshqarish jarayoni
Asosiy operatsiyaning asosiy printsipi
Valve boshqaruvchisi analog elektr signalini (odatda 0-10v yoki 4-20V yoki 4-20Va pastadir) solenoid aktuatoriga yuboradi.
Jonli solenoid elektr toki elektr toki bilan magnit kuchga aylantiradi. Yuqori joriy = kuchli magnit maydon = katta aktuator kuchlari.
Magnit kuchi valp spirtni bahorgi qarshilikka qarshi olib boradi. Spool pozitsiyasi to'g'ridan-to'g'ri kirish signal kuchiga mos keladi.
Spool harakati gidravlik yoki o'tishning oldini olish, nazorat oqimi, bosim yoki yo'naltirilgan oqim yo'llarini ochadi.
Lvdt pozitsiyasi sensorlari yoki bosim transduserlari aniq servo nazorati uchun lamp faolligiga real vaqtli mulohazalarni taqdim etadilar.
Ilg'or boshqaruv texnologiyalari
Puls kengligi (pwm):Quvvat sarfi va issiqlik avlodini pasaytirishda aniq kuch nazoratini saqlab turadi.
Derena chastotasi:Kichkina tebranishlar (odatda 100-300 GZ) statik ishqalanishni engib o'tish va ± 0,1% ± 0,1% ni yaxshilash.
Signal Ramping:Istalizatsiya kirish o'zgarishi gidravlik shokning oldini oladi va Aclatator tezlashuv / sekinlashuvini ta'minlaydi.
Texnik xususiyatlar va ishlash parametrlari
Ishlashning muhim ko'rsatkichlari
| Parametr | Odatda | Yuqori ko'rsatkich |
|---|---|---|
| Oqim quvvati | 10-500 l / min | 2000 l / min |
| Operatsion bosim | 210-350 bar | 700 bargacha |
| Javob vaqti | 50-200 ms | 15-50 ms |
| Chiziqlilik | ± 3-5% | ± 1% |
| Gimnastika | 2-5% | <1% |
| Hal qilish | 0,5-1% | 0,1% |
| Chastota bo'yicha javob | 10-50 Hz | 100+ Hz |
Signalning muvofiqligi
Volgalanish nazorati:± 10V, 0-10V DC
Joriy nazorat:4-20ma, 0-20ma
Raqamli protokollar:Kanopen, emitcat, io-Link, PostNet
Qayta aloqa turlari:Lvdt, potentriometr, bosim transduster
Mutanosib boshqarish variantlarining turlari
1. Mutanosib oqim nazorati valflari
Funktsiya:Tezlikni boshqarish uchun hajmli oqimni tartibga solish
Arizalar:CNC dastgohlari, robot aktuatorlari, konveyer tizimlari
Oqim oralig'i:5-500 l / min ± 2% aniqlik bilan

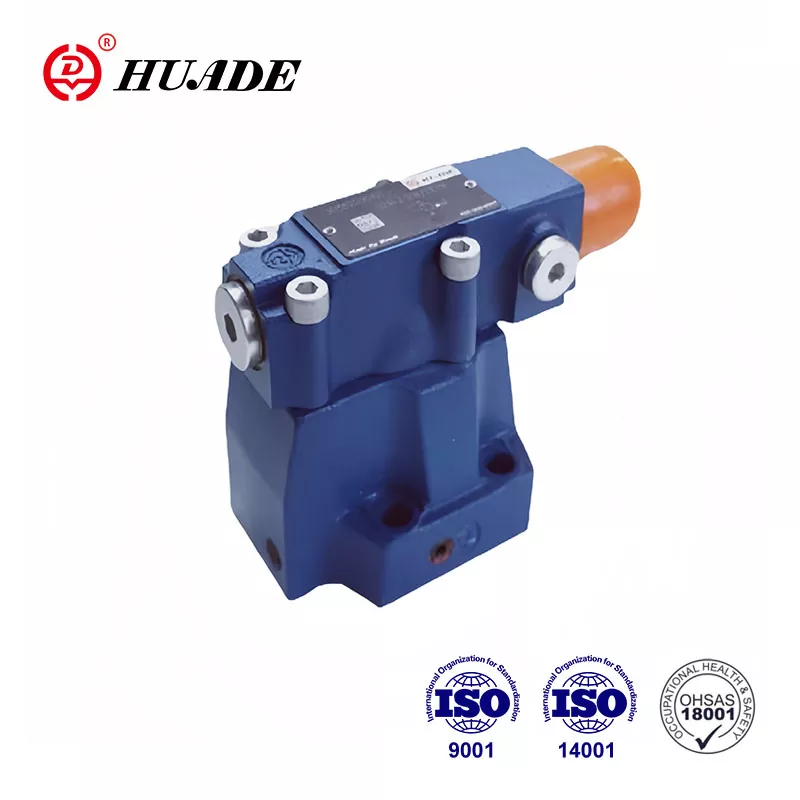

2. mutanosib bosimli yengillik / kamaytirish klapanlar
Funktsiya:Doimiy bosimni yoki cheklangan maksimal tizim bosimini saqlang
Arizalar:In'ektsiya shakllantirish, moddiy sinov, qisqichlar
Bosim doirasi:5-350 bar ± 1% norma aniqlik
3. Mutanosib yo'nalishni boshqarish variantlari
Funktsiya:Oqim yo'nalishi va bir vaqtning o'zida stavka
Konfiguratsiyalar:4/3-yo'l, 4/2-ga mutanosib oqim nazorati bilan
Arizalar:Mobil gidrotexnika, sanoat avtomatlashtirish, servo joylashuvi
4. Ikki bosqichli xizmat ko'rsatish uchun mutanosib klapanlar
Funktsiya:Servo darajali aniqlik bilan yuqori oqim dasturlari
Pilot bosqichi:Kichik servo valf asosiy bosqich spirtini boshqaradi
Arizalar:Po'lat shilimshiq tegirmonlari, yirik presslar, dengiz transeratsion tizimlari
Mutanosib va servero va standart klapanlar: Texnik taqqoslash
| Spetsifikatsiya | Standart valf | Mutanosib valf | Servo valf |
|---|---|---|---|
| Boshqarish rezolyutsiyasi | Faqat On / OFF | 0,1-1% | 0,01-0.1% |
| Chastota bo'yicha javob | N / a | 10-50 Hz | 100-500 Hz |
| Bosim pasayish | 5-20 bar | 5-15 bar | 3-10 bar |
| Ifloslanish bag'rikenglik | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Xarajat omili | 1x | 3-5x | 8-15x |
| Ta'minot oralig'i | 2000 HRS | 3000-5000 HRS | 1000-2000 HRS |
Advancal dasturlar va sanoatdan foydalanish holatlari
Ishlab chiqarish avtomatlashtirish
- Inyeksiya shakllantirish:Izchil qismning sifatiga ± 0,5% ichida bosimni boshqarish
- Metallni shakllantirish:Jonstan bosimni tartibga solish bilan 5000 tonnagacha kuchni boshqarish
- O'slama liniyalari:± 1% miqdorida bir nechta aktuator o'rtasidagi tezlik
Mobil uskunalar
-
Ekskavator nazorati:Joystick-ga-lapsga javob berish vaqti
- Krandagi operatsiyalar:Energiya samaradorligini oshirish uchun yuklarni sezish bosimini boshqarish
- Qishloq xo'jaligi texnikasi:PRO dasturlari uchun o'zgaruvchan almashtirish nasoslarini boshqarish
Aerokosmik va mudofaa
- Parvoz simulyatorlari:Motion platformasi ± 0,1 mm joylashtirish aniqligi bilan
- Samolyot tizimlari:Erish vositasi va parvozni boshqarish yuzasi urushi
- Sinov uskunalari:Aniq kuch va chastotani boshqarish bilan charchoq sinovi
Tizim integratsiyalashuvi va tarmoqlarini boshqarish
Plc integratsiyasi
Eng muvozanatli klapanlar interfeysi dasturlashtirilgan mantiqiy kontrollerlar orqali:
- Analog i / o:4-20ma mavjud yoki ± 10v kuchlanish signallari
- Kuchaytirgichlar kuchaytirgichlar:To'g'ri valfli drayverlar signallariga Plec chiqishini o'zgartiring
- Bortda elektronika (OBE):Integratsiyalashgan nazorat Elektronika simlarini soddalashtiring
Sanoat aloqa protokollari
- Etercat:Yuqori tezlikdagi servo dasturlari uchun real vaqt ERNNET
- Kanopen:Mobil va sanoat jihozlarida boshqariladigan nazorat
- Io-havola:Smart sensor integratsiyasini amalga oshirish uchun ish joyiga ishora
- Profin / Profibus:Siemens avtomatlashtirish ekotizim mosligi
Yopiq-quruq nazorat algoritmlari
- PID nazorati:Mutanosib-integral drivatativ fikr-mulohazalarni boshqarish
- Yetkazib berish:Yaxshilangan dinamik javobni oldindan o'ylash nazorati
- Moslashuvchan nazorat:Turli xil yuk sharoitlari uchun o'z-o'zini sozlash parametrlari
Muammolarni bartaraf etish va diagnostika muolajalari
Umumiy muvaffaqiyatsizlik rejimlari va echimlari
Spirt yopishqoq (muvaffaqiyatsizliklarning 80%)
Sabab:Ifloslangan gidravlik suyuqlik yoki lakni tuzish
Yechim:Flush Tizim, filtrlarni almashtiring, ISO 19/16/13 tozalik
Oldini olish:500 soatlik filtrni almashtirish, suyuqlik tahlili
Signal siljish / chiziqli ravishda yo'qotish
Sabab:Haroratning ta'siri, tarkibiy qismlarini qarish, elektr aralashishi
Yechim:Qaytalashish, EMI himoya qilish, harorat qoplanishi
Sinov protsedurasi:5 ball chiziqli asbobini kalibrlangan asboblar bilan tekshiring
Sekin javob berish vaqti
Sabab:Ichki oqish, etkazib berish bosimi, elektrik muammolar
Yechim:Mermutni almashtirish, bosimni optimallashtirish, kuchaytiruvchi sozlash
O'lchov:Ostiloskop monitoringi bilan harakatni sinovdan o'tkazish
Bashoratli tahdidlash strategiyalari
- Tebranish tahlili:Valf tarkibiy qismlarida mexanik kiyishni aniqlang
- Neftni tahlil qilish:Kontaminatsiya darajalari va qo'shing deplanatsiyasini kuzatib borish
- Termal tasvirlash:Elektr ulanish muammolarini aniqlang
- Ishlash tendentsiyalari:Kuzatuv vaqti va aniqlikning buzilishi
Selektsiya mezonlari va o'lchovli ko'rsatmalar
Oqim talablari
Kerakli oqimini hisoblang:
- Q = oqim darajasi (l / min)
- A = aktuator maydoni (cm²)
- V = kerakli tezlik (m / min)
- ē = Tizim samaradorligi (0.85-0.95)
Optimal nazorat uchun hisoblangan oqimning 120-150% uchun o'lcham o'lchamlari.
Bosim reytinglari
- Tizimga bosim:Valv Reyting ≥,5 × Maksimal tazyiqlar
- Bosim pasayishi:Yaxshi boshqarish uchun valf orqali 10-15 barni saqlang
- Orqaga bosim:O'lchovda qaytarish chizig'ini hisobga oling
Atrof-muhit masalalari
- Harorat doirasi:Standart (-20 ° C + 80 ° C gacha), yuqori tezlik variantlari mavjud
- Tebranish qarshiligi:IEC 60068-2-6 Mobil ilovalar uchun muvofiqlik
- IP himoyasi:IP65 / IP67 Qattiq muhitlar uchun reytinglar
- Portlash himoyasi:Xavfli hududlar uchun ATEX / IECEX sertifikati
Translatsiya valfli texnologiyalardagi kelajak tendentsiyalari
Sanoat 4.0 integratsiyasi
- Iot ulanishi:Simsiz monitoring va bulutli tahlil
- Mashinani o'rganish:Maqbul ishlash uchun bashoratli algoritmlar
- Raqamli egizak:Tizimni simulyatsiya qilish uchun virtual valf modellari
- Blokchin:Xavfsiz ta'mirlash va ehtiyot qismlarni autentifikatsiya qilish
Kengaytirilgan materiallar va dizayn
- Qo'shimcha ishlab chiqarish:Oqim xususiyatlari yaxshilanganligi uchun murakkab ichki geometriya
- Smart materiallar:Adaptiv boshqaruv uchun Shapok-xotira qotishmalari
- Nanotexnologiya:Kiyishning yaxshilanishi uchun ilg'or qoplamalar
- Bio-ilhomlangan dizayn:Tabiatdan suyuqlik dinamikasi optimallashtirish
Barqarorlik yo'nalishi
- Energiyani tiklash:Mutanosib nazoratga ega bo'lgan regenerativ ayyorlar
- Biologik jihatdan suyuqlik:Ekologik toza gidrotalarga moslik
- Hayotiy fikrlash:Qayta ishlov berish uchun dizayni va atrof-muhitga ta'sirni kamaytiradi
- Samaradorlik optimallashtirish:Minimal energiya sarfi uchun AI
Xarajat-imtiyozli tahlil va roi mulohazalari
Dastlabki investitsiya va operatsion tejash
Oddiy to'lovni hisoblash:
Mutanosib valve mukofoti: $ 2,000-5,000
Energiya tejash: gidravlik energiyasining 15-30%
Qattiqlangan texnik xizmat: 25% xizmat qo'ng'iroqlari
Takomillashtirilgan mahsuldorlik: 10-15% tsikl vaqtni kamaytirish
O'rtacha ROI: 12-24 oy yuqori foydalanishda qo'llaniladi
Mulkorlik omillarining umumiy qiymati
- Energiya sarfi:O'zgaruvchan va belgilangan oqim tizimlari
- Ta'minot xarajatlari:Rejali va reaktiv texnik strategiyalar
- Downtimed Oddiy tushirish:Zervlanarli texnik xizmat ko'rsatish qobiliyati
- Mahsulot sifati:Yaxshilangan yaxlukchilik parchalarni kamaytiradi
Xulosa
Gidravlik mutanosib klapan zamonaviy elektron boshqaruv tizimlari bilan an'anaviy gidravlik energiyasini keltirib chiqaradi. Ularning aniq, uzluksiz boshqaruvni ta'minlash qobiliyati ularni aniqlik, samaradorlik, samaradorlik va uzluksiz ishlash uchun zarurdir.
Kalitlarni amalga oshirish uchun asosiy takes:
- Tanlov talablariga mos keladigan valf xususiyatlarini diqqat bilan
- To'g'ri tizim dizayni va suyuqlik tozaligiga investitsiya qiling
- Mavjud boshqarish arxitekturalari bilan integratsiya rejasi
- Uzoq muddatli xizmat ko'rsatish va qo'llab-quvvatlash talablarini ko'rib chiqing
Kattalashtirish va aniqlikdagi transport vositalarida harakatlanish, mutanosib valf texnologiyasi natijasida kattaroq diagnostika, yanada rivojlanishi va kuchaytirilgan ish qobiliyatlari bilan rivojlanmoqda.
Mavjud jihozlarni obodonlashtirish yoki dizaynni loyihalash, mutanosib klav texnologiyasini tushunish, kelajakda sanoatga tayyorgarlik ko'rish jarayonida gidravlik tizim faoliyatini optimallashtirishga yordam beradi.
Gidrotexnik tizimlaringizda mutanosib valvest texnologiyani amalga oshirishga tayyormisiz? Maxsus dasturlaringiz uchun optimal tanlov va integratsiyani ta'minlash uchun tajribali avtomatika bo'yicha maslahatlar bilan maslahatlashing.
