Orkestrni olib borayotganingizni tasavvur qiling. Siz shunchaki musiqachilarga "baland ovozda" yoki "jim" o'ynashni aytmaysiz - siz ularga "Bir oz yumshoqroq" yoki "asta-sekin baland ovozda" yoki "bu aniq hajmni ushlab tursangiz, ularga nozik qo'l imo-ishorasini berasiz. Gidravlik mutanosib klav - bu gidravlik suyuqlik o'tkazgichga o'xshaydi, shunchaki "yoqish" yoki "o'chirish o'rniga cheksiz o'zgaruvchan boshqaruvni ta'minlaydi."
Qahva do'koni o'xshashligi
Sevimli qahvaxonada espresso mashinasi kabi mutanosib valfni o'ylab ko'ring. Barista nafaqat mukammal espresso olish uchun kalitni chiqarmaydi - ular asta-sekin bosimni oshiradi, oqim tezligini oshiradi va qahva qanday ekstraksiyaga qarab real vaqt rejimini yaratadi. Xuddi shunday, mutanosib valflik elektr aloqalariga asoslangan pozitsiyani doimiy ravishda to'g'ri miqdordagi gidravlik kuchini to'g'ri tartibga soladi.
Gidravlik mutanosib klapan qanday ishlaydi? Bosqichma-bosqich sayohat
Elchi gidravlika harakati aniqlangan elektr signalidan nazorat safariga amal qilaylik:
1Buyruq markazi (boshqaruv signali)
PLC (dasturlashtirilgan mantiqiy boshqaruvchi) yoki boshqa boshqaruv tizimi - bu elektr signalini - Odatda 0-10 volt, 4-20 mlrdits, yoki hatto Ethernet kabi sanoat tarmoqlari orqali raqamli buyruqlar yuboradi.
2Tarjimon (mutanosib solenoid)
Valvining mutanosib solenoidi tarjimonga o'xshaydi, elektr energiyasini mexanik kuchga aylantiradi. "Energiyaga" yoki "Energiyalangan" yoki "" Energiyalangan "yoki" Energiyalangan "ga teng bo'lmagan oddiy solenoidlardan farqli o'laroq, mutanosib solenoidlar Kirish signal kuchiga to'g'ridan-to'g'ri mutanosiblik kuchini yaratadi.
3Tekki konder (Valve spoul)
Ushbu mexanik kuch valf spoolini - aniq ishlaydigan silindrsimon komponentni - aniq pozitsiyalarga olib keladi. Spool harakat qilayotganda, u suyuqlik oqimini boshqaradigan turli xil ochilgan teshiklarni (portlar deb ataladi).
4Aqlli fikrlar halqa (lvdt sensori)
Ilg'or proporsional klapanlar, lvdt (chiziqli o'zgaruvchan o'zgaruvchan transformator) doimiy ravishda naycha holatini nazorat qiluvchi. Bu tashqi tartibsizliklar, harorat o'zgarishi va kiyish uchun avtomatik ravishda to'g'ri keladigan yopiq pastadir tizimini yaratadi.
Haqiqiy dunyodagi misol: ekskavator qo'lni boshqarish
Ekskavator operatori ularning joystiklarini siljitganda, mutanosib varaq 50% signalni oladi. Spool maksimal oqimni gidravlik tsilindrga mixlash imkonini beradigan pozitsiyaga o'tadi, natijada silliq, boshqariladigan qo'l harakati aniq yarim tezlikda.
Jahon Serve VS / OFF VS-serve VS servve VS-& Off valf: yakuniy taqqoslash
Valf turlari o'rtasidagi farqlarni tushunish to'g'ri tanlov qilish uchun juda muhimdir:
| O'ziga xos xususiyat | On / OFF valf | Mutanosib valf | Servo valf |
|---|---|---|---|
| Boshqarish turi | Ikkilik (ochiq / yopiq) | Cheksiz joylashish | Ultra-aniq joylashishi |
| Javob vaqti | 10-100 millisekund | 5-50 millisekund | 1-10 millisekundlar |
| Aniqlik | ± 5-10% | ± 1-3% | ± 0.10.5% |
| Narx | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| Odatda arizalar | Oddiy / o'chirish | Umumiy avtomatlashtirish | Yuqori aniqlik tizimlari |
| Parvarishlash | Past | O'rta | Baland |
| Ifloslanish sezgirligi | Past | O'rta | Juda baland |
| Energiya samaradorligi | Kambag'al | Yaxshi | Juda yaxshi |
Har bir turni qachon tanlash kerak
On / Off klapanlarini tanlang:
Oddiy ishga tushirish / to'xtatish boshqarmasi etarli. • Byudjet juda qattiq • Yuqori ifloslanish muhiti • Texnik resurslar cheklangan
Tengstal klapanni tanlang:
Sizda o'zgaruvchan tezlik / bosimni boshqarish kerak. Energiya samaradorligini oshirish • Silliq ishlash muhimdir
Sero klapanlarini tanlang:
Ultra-yuqori aniqlik juda muhimdir • Juda tez javob berish kerak. • Byudjetga premium ishlashi mumkin.
Gidravlik mutanosib sathlar turlari: Sizning mukammal o'yiningizni topish
Funktsiya bo'yicha: uchta asosiy toifa

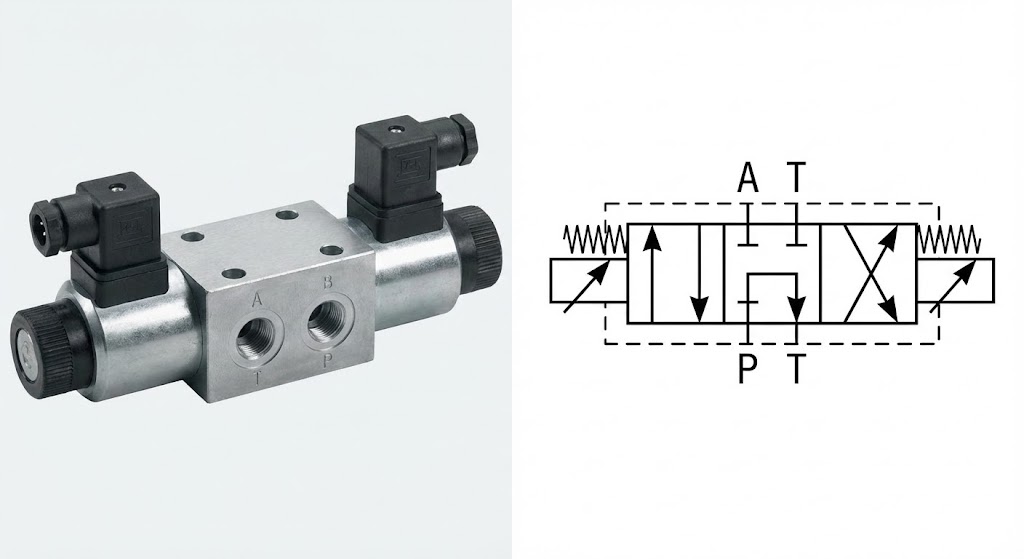

1. Mutanosib yo'nalishni boshqarish variantlari
Qilishlari:Gidravlik aktyatorlarning yo'nalishini va tezligini boshqarish
Buni o'ylab ko'ring:Smart-trafikni boshqarish vositasi nafaqat trafikni yo'naltirgan, balki tezlikni cheklaydi
Umumiy modellar:Bosch Rexrot 4wra seriyali, Parker D1FB seriyasi
Eng yaxshisi:Mashina vositalari, in'ektsiya shakllantirish, umumiy avtomatlashtirish

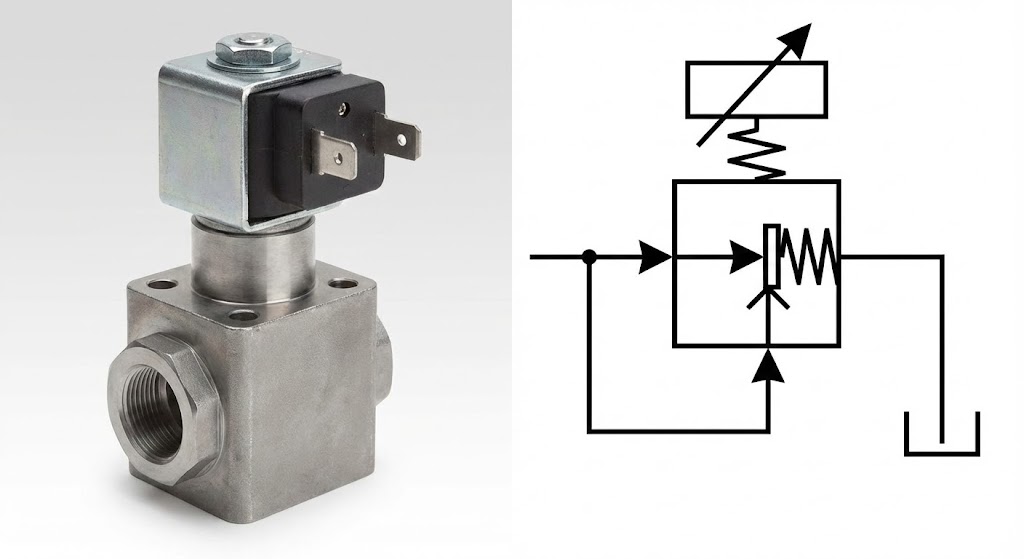

2. mutanosib bosimni boshqarish valflari
Qilishlari:Oqim talablaridan qat'i nazar, aniq tizim bosimini saqlang
Buni o'ylab ko'ring:Dushlar yuvish mashinasini yoqib yuborganda, hatto kimdir suv bosimini mukammal darajada davom etadigan aql bosimli bosimni tartibga soluvchi
Turli turlar:Bosimni engillashtirish, bosimni kamaytirish, bosimning ketma-ketligi klapanlari
Eng yaxshisi:Matbuot operatsiyalari, siqilish tizimlari, bosimni tekshirish

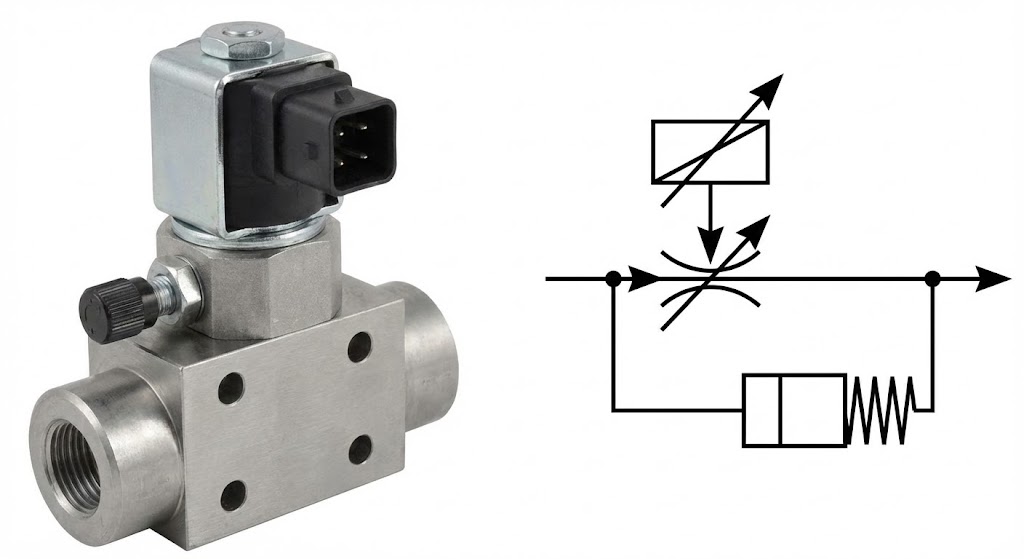

3. Mutanosib oqim nazorati valflari
Qilishlari:Bosim o'zgarishi mustaqil ravishda aniq oqim stavkalarini saqlang
Buni o'ylab ko'ring:Gidravlik oqim uchun kruiz boshqaruv tizimi
Ko'pincha quyidagilarni o'z ichiga oladi:Yukni mustaqil boshqarish uchun bosimni qoplovchilar
Eng yaxshisi:Tezlikni boshqarish, sinxronlashtirilgan operatsiyalar, o'lchash dasturlari
Qurilish bo'yicha: mexanikani tushunish

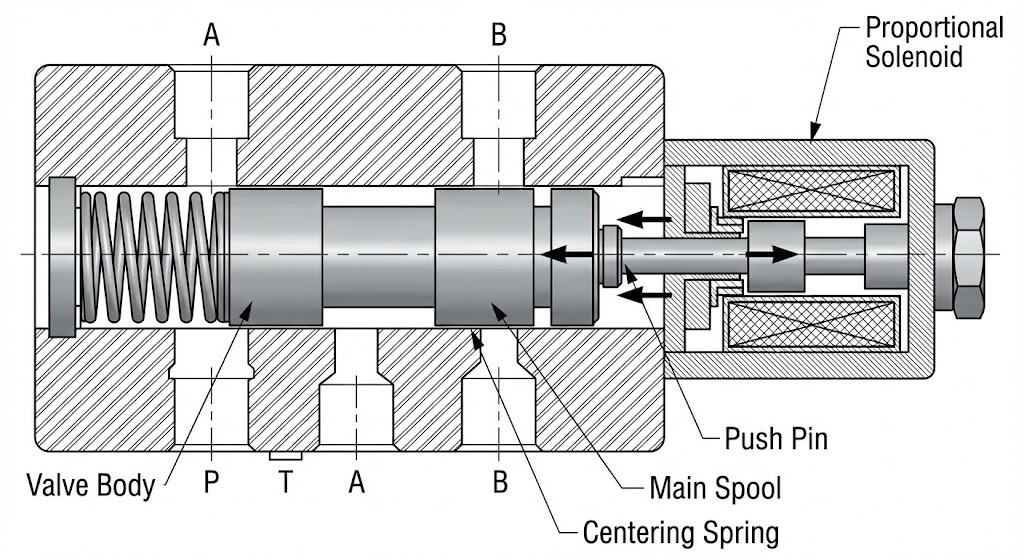

To'g'ridan-to'g'ri bajaruvchi mutanosib klapanlar
• Elektromagnot to'g'ridan-to'g'ri asosiy spoulni harakatlantiradi
• Oddiy qurilish, pastki narx
• Oziq-ovqat stavkalari odatda 100 gpm gacha
• Bosim reytinglari 3000 psigacha
• Mukammal: o'rta o'lchamdagi o'rtacha foydalanish ehtiyojlari bilan

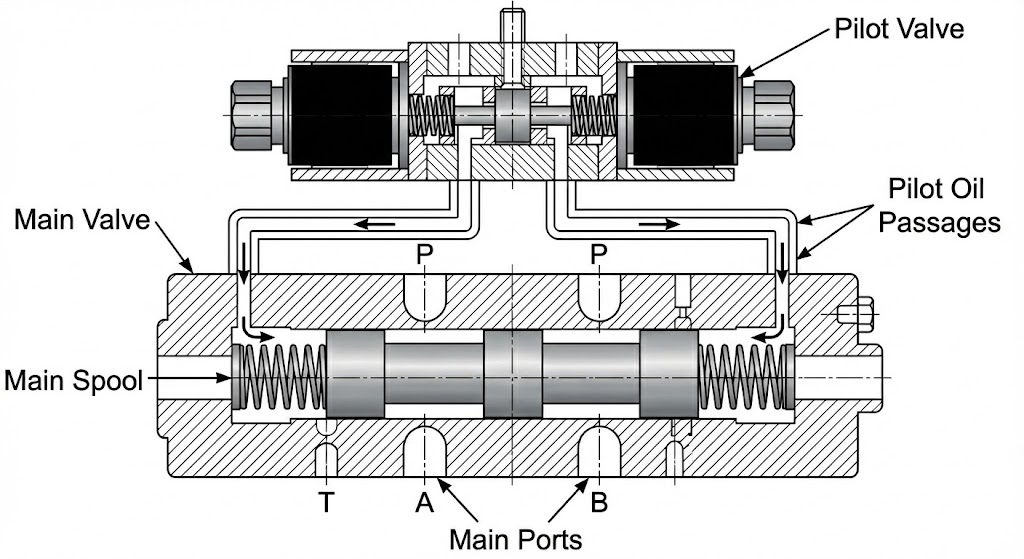

Uchuvchi mutanosib klapanlar
• Kichik tajriba va klapan asosiy valflik operatsiyasini boshqaradi
• Oqim va bosimning qobiliyati
• Oqim stavkalari 500+ GPM gacha
• Bosim reytinglari 5000+ psijagacha
• Mukammal: yirik sanoat tizimlari va mobil uskunalar
Masalan, muhim xususiyatlar: Texnik chuqur sho'ng'ish
Signalni oqim munosabatini tushunish
Jonstal klapanning manzili shundaki, u elektr signallarini elektr signallarini gidravlik mahsulotlariga aylantirishda yotadi. Buning asosiy xususiyatlari nimani anglatadi:
Chiziqlilik (± 0,5% dan 3% gacha)
Tasavvur qiling-a, chizma qog'oziga to'g'ri chiziq chizish. Chiziqarish o'lchovlari Sizning valfingizning haqiqiy ishlashi qanday qilib mukammal to'g'ri chiziqqa chiqadi. Yaxshiroq chiziqlilik ko'proq bashoratli boshqaruvni anglatadi.
Histerez (± 0,5% ± 5%)
Ushbu to'plamga turli yo'nalishlardan kelganingizda, bu chiqishning farqini o'lchaydi. Buni rulda o'ynash kabi o'ylang - kamroq isterez aniqroq nazoratni anglatadi.
Takrorlash (± 0,1% dan 2% gacha)
Valf bir xil operatsiyani qanday bajaradi? Bu basketbolchini erkin otish uchun berishni so'rashga o'xshaydi - yaxshiroq takrorlash yanada ishonchli ishlashni anglatadi.
Javob vaqti (5-100 millisekund)
Valve signal o'zgarishlariga qanchalik tez javob beradi? Dinamik dasturlar uchun tezroq javob tizim beqarorligini oldini oladi va ishlashni yaxshilaydi.
Sehrgarlikning orqasida matematika: oqim tenglamalari
Tuzatiy klapan uchun asosiy oqim tenglamasi:
Q = CD × A × √ (2dp / p)
Qayerda:
Q = oqim darajasi
CD = bo'shatish koeffitsienti
A = Valve ochilish maydoni (Spool holatida boshqariladigan)
DPP = valf orqali bosimning o'zgarishi
r = suyuqlik zichligi
Ushbu tenglama nima uchun mutanosib klapanlar juda samarali ekanligidan dalolat beradi: mintaqani (a) nazorat qilib, ular bosimning o'zgarishidan qat'i nazar, aniq oqim nazoratini ta'minlaydi.
Haqiqiy-dunyodagi muvaffaqiyat hikoyalari: SIRSIK SANOATLARINING QO'ShIMChALARI
1-misol 1: in'ektsiya shakllantiruvchi inqilob
Muammo:Avtoulov qismlarini ishlab chiqaruvchisi nomuvofiq plastik in'ektsiya bilan kurashayotgan edi, natijada narxlar va mijozlar shikoyatlari.
Yechim:In'ektsiya tezligi va bosimni boshqarish uchun Moog D941 MOOG D941-ni amalga oshirish.
Jarayon:
• Tezlik fazasi: valfi 95% mog'orni to'ldirish uchun tezkor, boshqariladigan in'ektsiyani ta'minlaydi
• Paket / ushlab turish fazasi: aniq bosimni nazorat qilish bilan changsiz o'tish
• Qayta tiklash fazasi: keyingi zarbani tayyorlash uchun boshqariladigan vintli aylanish
Ishni o'rganish 2: mobil uskunalarning aniqligi
Muammo:Qopqoq ishlab chiqaruvchilarning mijozlari xavfsizlikka bog'liq va unumdorlik yo'qotishlarini keltirib chiqaradigan Qo'rqinchli yuklarni harakatdan shikoyat qildilar.
Yechim:Danfoss PVG 48 elektron vatstiklar bilan mutanosib valve tizimi.
Transformatsiya:
• Oldin: Ikkilik va valfni boshqarish keskin boshlanadi / to'xtaydi
• Keyin: Silliq tezlash / sekinlashtirish operatori Kirish
• Kengaytirilgan xususiyatlar: energiya samaradorligini oshirish, aniq joylashtirish uchun elektron boshqaruv
Ishni o'rganish 3: po'lat bizga aniqlik
Muammo:Po'lat shilimshiq ehtiyotkorlik bilan bog'liq bosimni nazorat qilish kerak (± 0,01mmmm metrga chidamlilik).
Yechim:Atos DPzo Integratsiyalangan fikr-mulohazalarni boshqarish bilan mutanosib bosimli klapan.
Innovatsiya:
• Real vaqtli qalinlik o'lchovi va lamp-ni boshqarish uchun
• Avtomatik bosimni sozlash moddiy tafovutlarni qoplaydi
• Tezlik o'zgarishiga qaramay yopiq
To'g'ri mutanosib valfni tanlash: Sizning tanlov bo'yicha qo'llanma
1-qadam: Tizim talablarini aniqlang
Ishlash xususiyatlari tekshiruv ro'yxati:
• Maksimal tizimning asosiy bosimi: _____ psi
• Kerakli oqim darajasi: _____ GPM
• Harorat harorati: _____ _____ ° F
• javob berish vaqti talablari: _____ millisekundlar
• Aniqlik kerak: ± _____%
• Boshqarish signal turi: kuchlanish / joriy / raqamli
2-qadam: AppliS-ning aniq mulohazalari
Ishlab chiqarish / sanoat dasturlari uchun:
• Integratsiyalashgan elektronika bilan klapanlarni ko'rib chiqing (Bosch Rexrot 4wra seriyali)
• Dalabus aloqasi imkoniyatlarini qidiring
• Repvokativ va uzoq muddatli barqarorlikni ustuvorlashtirish
Mobil uskunalar uchun:
• Vibratsiya va shokni (DanFors PVG seriyali) deb baholang
• Atrof-muhitni muhrlash talablarini ko'rib chiqing
• Batareya ishlayotgan tizimlar uchun quvvat sarfini baholang
Aerosokose / muhim dasturlar uchun:
• Qayta tiklangan aloqa tizimlari bilan klapanlarni tanlang
• Ekstremal harorat uchun maxsus materiallarni ko'rib chiqing
• Muvaffaqiyatsiz rejim xususiyatlarini baholang
