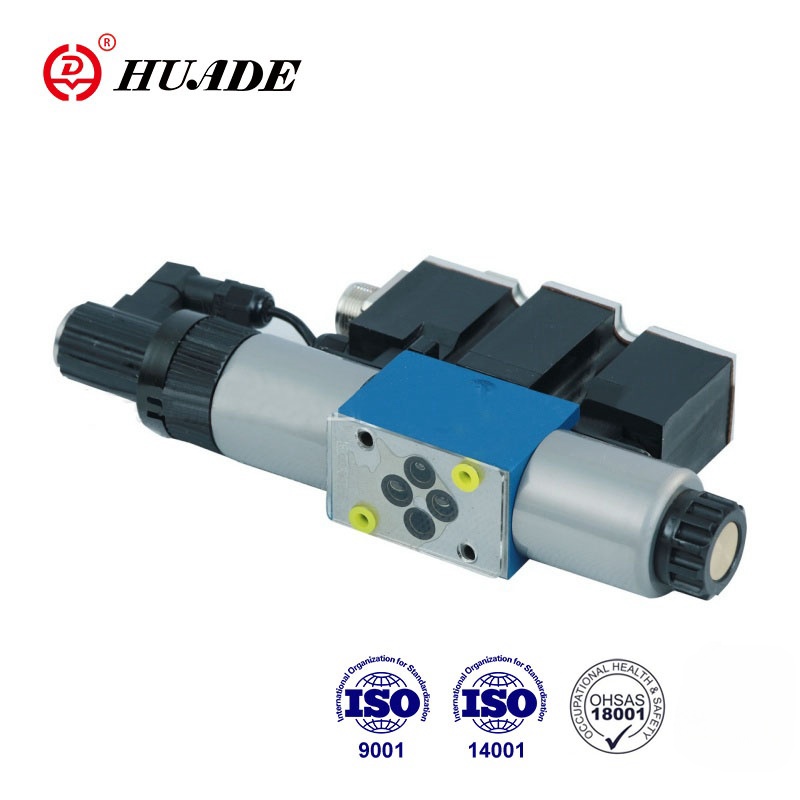

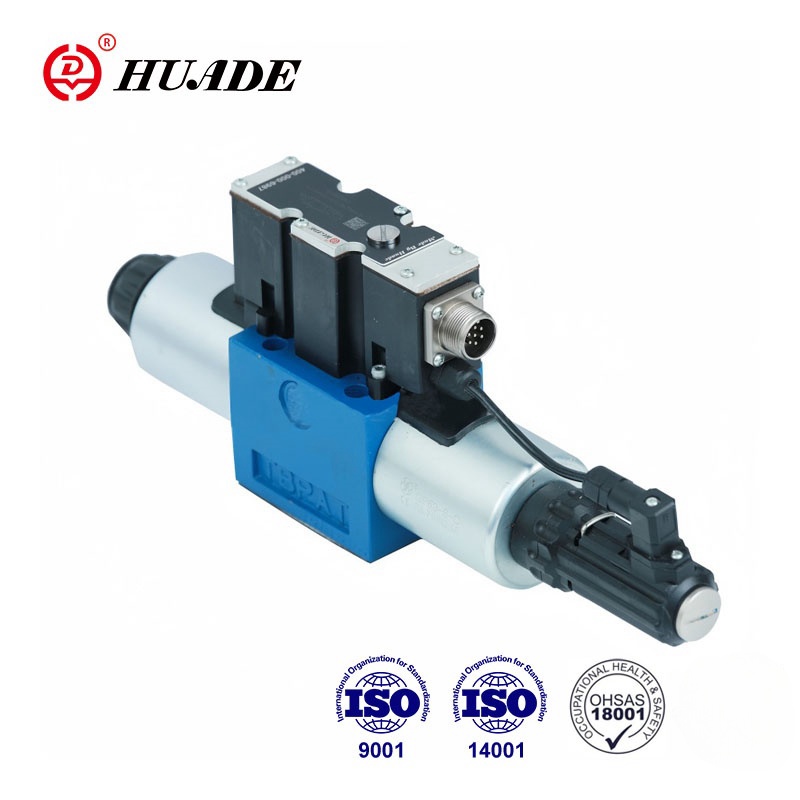

Ushbu 4WREE-2X valfi gidravlik suyuqlikning oqimi va oqim yo'nalishini nazorat qilish uchun proportsional solenoid tomonidan boshqariladigan to'g'ridan-to'g'ri ishlaydigan mutanosib yo'nalishli valfdir. Elektromagnitni boshqarishga o'rnatilgan kuchaytirgich orqali erishish mumkin. Mahsulot ishlashi Rexrothning 4WREE-2X seriyasiga mos keladi.
| Gidravlik | |||
| Hajmi | 6 | 10 | |
| Ish bosimi | Portlar A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Nominal oqim Qvnom da △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Maks. ruxsat etilgan oqim (L/min) | 80 | 180 | |
| Kontaminatsiya darajasi (mkm) | ≤20(tavsiya 10) | ||
| Histerezis (%) | ≤0,1 | ||
| Orqaga aylanish oralig'i (%) | ≤0,05 | ||
| Javob sezgirligi (%) | ≤0,05 | ||
| Bosimli suyuqlik | Mineral moylar, fosfat efiri | ||
| Yopishqoqlik diapazoni mm2/S | 20 dan 380 gacha | ||
| Atrof-muhit harorati diapazoni (℃) | 4WRE | -20 dan +70 gacha | |
| 4BOL | -20 dan +50 gacha | ||
| Og'irligi (kg) | 4WRE | 2.2 | 6.3 |
| 4BOL | 2.4 | 6.5 | |
| Elektr (integratsiyalashgan elektronika) | |||
| Hajmi | 6 | 10 | |
| Ta'minot turi | DC | DC | |
| Nominal kuchlanish (V) | 24 | ||
| Solenoidning nominal oqimi (A) | 2.5 | ||
| Solenoid lasan qarshiligi (Ō) | 20 ℃ da bobin qarshiligi) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Vazifa | 100% | ||
| Maksimal bobin harorati (℃) | 150 gacha | ||
| DIN40050 ga muvofiq izolyatsiya | IP65 | ||
| Bog'langan kuchaytirgichning texnik ma'lumotlari | |||
| Bog'langan kuchaytirgich | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4BOL | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Ta'minot kuchlanishi | Nominal kuchlanish VDC | 24 | |
| Pastki chegara qiymati V | 19.4 | ||
| Yuqori chegara qiymati V | 35 | ||
| Kuchaytirgich quvvati | Imax A | <2 | |
| Impuls toki A | 3 | ||
Xususiyatlari:
▶Oqim yo'nalishi va kattaligini nazorat qilish uchun to'g'ridan-to'g'ri boshqariladigan proportsional yo'nalishli valf
▶Plastinka tagiga o'rnatish uchun
▶Elektr holati bo'yicha fikr-mulohaza
▶Bahorli markazlashtirilgan boshqaruv g'altak
▶4WREE turi, A1 yoki F1 interfeysli o'rnatilgan valfli elektron
▶Aktuatsiya markaziy ipli va olinadigan lasanga ega proportsional solenoidlar orqali amalga oshiriladi
▶Vana va elektron boshqaruv bir manbadan
Ilova:
Proportsional klapan 4WREE-2X dastgohlar, engil sanoat, metallurgiya, tog'-kon sanoati, aerokosmik va boshqalar kabi turli sohalarda qo'llanilishi mumkin.
4/2 va 4/3 proportsional yo'nalishli klapanlar to'g'ridan-to'g'ri boshqariladigan pastki plitani o'rnatish dizaynining komponentlari.
Ular markaziy ip va olinadigan rulonli proportsional solenoidlar tomonidan boshqariladi. Solenoidlar ixtiyoriy ravishda o'rnatilgan boshqaruv elektronikasi tomonidan boshqariladi.
Funktsional tavsif:
Solenoidlar (5 va 6) quvvatsizlanganda, boshqaruv g'altagi (2) markaziy holatda siqish kamonlari (3 va 4) tomonidan ushlab turiladi.
Proportsional solenoidlardan birini quvvatlantirish orqali boshqaruv g'altakning (2) to'g'ridan-to'g'ri ishlashi, masalan. "b" solenoidini boshqarish (6)
→Boshqaruv g‘altakning (2) elektr kirish signaliga mutanosib ravishda chapga harakatlanishi
→ P dan A ga va B ga T ga orifis orqali o'xshash oqim xususiyatlariga ega bo'lgan kesmalar orqali ulanish
Solenoidni quvvatsizlantirish(6)
→Boshqaruvchi g‘altak (2) siqish prujina (3) orqali markaziy holatga qaytariladi.
HD-4WREE...A-2X
Quvvatsiz holatda g'altak (2) elektromagnit qaytaruvchi kamon orqali mexanik markaz holatida ushlab turiladi. Bu g'altakning "V" belgisi uchun gidravlik markaz holatiga taalluqli emas! Elektr klapanining yopiq pastadir boshqaruv pallasi yopilganda, g'altak gidravlik markaz holatiga o'rnatiladi.
Dizayn:
Vana asosan quyidagilardan iborat:
•O'rnatish yuzli korpus(1).
• Siqish kamonlari (3 va 4) bo'lgan boshqaruv g'altak (2)
• Markaziy ipli solenoidlar (5 va 6).
• Joylashuv o‘zgartirgichi (7)
•Ixtiyoriy integratsiyalashgan boshqaruv elektronikasi(8)
•Mexanik nol nuqtasini sozlash (9) Pg 13.5 orqali va elektr nol nuqtasiga Pg 7(10) (4WREE turi) orqali kirish mumkin.
