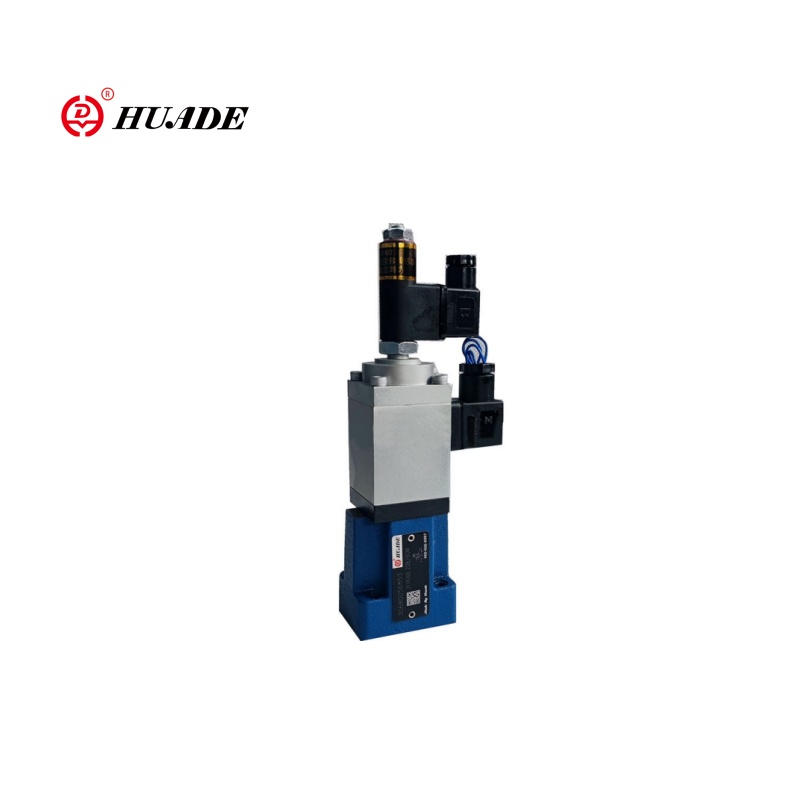

Gidravlik tizimlarining "Smart Dimmer" deb nomlanadigan mutanosib oqimni boshqarish varaqasini bir o'ylab ko'ring. Bir dimmer kalit kabi sizga yorug'lik qanday yorqin tushishini nazorat qilishga imkon beradi, bu klapanlar sizning tizimingiz orqali tezkor neft oqimini aniqlay olasiz.
Nega bu masala:
An'anaviy gidravlik klapanlar to'liq ochilgan yoki to'liq yopiq - oddiy yorug'likli kalit kabi. Mutanosib klapan sizga silliq, aniq boshqaruvni beradi - bu dimmerning kaliti kabi. Bu silliq nazorat:
- Mashinalaringizda kamroq zarba va tebranish
- Gidravlik silindrlar va motorlarning aniqroq harakati
- Energiya samaradorligi yaxshiroq
- Umumiy ishlash
Asosiy tushuncha
Bu qanday qilib oddiy shartlarda ishlaydi:
Elektrni kiritish
Siz elektr signalini (odatda 4-20 metr yoki 0-10v) vanvega yuborasiz
Mutanosib javob
Valv ushbu signalga mutanosib ravishda ochiladi
Oqim nazorati
Ko'proq signal = ko'proq oqim, kamroq signal = kamroq oqim
Silliq operatsiya
O'zgarishlar asta-sekin sodir bo'ladi, kutilmaganda emas
Ushbu mutanosib munosabatlar bu ushbu klapanlarning zamonaviy gidravlik tizimlarida juda qadrli qiladi.
Nega ular muhim ahamiyatga ega: sodda boshqaruv uchun oddiy evolyutsiya
Eski usuli: Bang-portlash nazorati
Ilgari, eng ko'p ishlatiladigan gidrotavik tizimlar oddiy / o'chirilgan klapanlar ("Bang-Bang" nazorati deb nomlanadi. Ushbu klapanlar ikkita sozlamalarga ega edi:
- To'liq oching:Maksimal oqim
- To'liq yopildi:Oqim yo'q
Bang-portlash bilan bog'liq muammolar:
- Klapanlar tezda ochilgan yoki yopilganda to'satdan bosim
- Uskunalardagi tebranish va mexanik stress
- Aniq tezlikda yoki pozitsiyalarga erishish qiyinligi
- Energiya chiqindilari doimiy to'liq oqimidan foydalanish
Yangi usul: mutanosib nazorat
Mutanosib klapanlar hamma narsani taqdim etish orqali o'zgartirdi:
Silliq tezlash
Start-to'xtatishni to'xtatish harakati o'rniga mashinalar dam olishdan to'liq tezlikda siljitadi.
Aniq tezlikni boshqarish
Siz mashina tsiklining turli qismlari uchun aniq tezlikni o'rnatishingiz mumkin.
Energiya samaradorligi
Tizim unga kerak bo'lganda faqat unga kerak bo'lgan oqimni ishlatadi.
Mahsulotning sifati yaxshiroq
Yumshoq harakat ishlab chiqarish jarayonlarida yaxshiroq natijalarni anglatadi.
Tibbiy xizmat
Kamroq zarba va tebranish uzoqroq uskunalar uchun uzoqroq degani.
Haqiqiy dunyodagi ta'sir
Plastmassa qismlarini ishlab chiqaradigan in'ektsiya shaklidagi mashinani ko'rib chiqing:
- Eski tizim:In'ektsiya qo'chqi to'liq tezlikda va butunlay to'xtatildi, kamchiliklar va isrofgarchilikni keltirib chiqardi
- Yangi tizim:RAM tezligi in'ektsiya davrida in'ektsion tsiklda sezilarli, yuqori sifatli qismlarni ishlab chiqaradi
Smart boshqaruvni osonlikcha sodda boshqarishning oddiy ishlab chiqarishi zamonaviy ishlab chiqarishda zarur bo'lgan mutanosib klapanlarni yaratdi.
Ular qanday ishlaydi: texnologiya ichida
Oqim oqimining mutanosibligini boshqarish klapanlari ishlashini tushunish, ularni yaxshiroq ishlatishga yordam beradi. Keling, asosiy tarkibiy qismlarni buzaylik:
1. Mutanosib solenoid: miya
Mutanosib solenoid valfning miyasiga o'xshaydi. Yoqish yoki o'chiradigan oddiy solenoidlardan farqli o'laroq, mutanosib solenoidlar ular oladigan elektr signaliga asoslangan turli xil kuchlarni yaratishi mumkin.
Bu qanday ishlaydi:
- Elektr signalini oladi (joriy yoki kuchlanish)
- Ushbu signal bilan mutanosib magnit kuch yaratadi
- Ko'proq signal = ko'proq magnit kuch
- Ushbu kuch Valfning ichki qismlarini o'zgartiradi
Asosiy xususiyatlar:
- Uzluksiz operatsiya uchun DC quvvatidan foydalanadi
- Ko'pincha pwm (pulse-kenglik modulyatsiyasidan foydalanadi) 200 GZ atrofida
- "U erda" ni o'z ichiga olishi mumkin - ishqalanishni kamaytiradigan kichkina tebranishlar
2. Spool va valfulyoning tanasi: oqim boshqaruvchisi
Vana organining ichida nayza bilan aniq ishlaydigan tsilindrni o'rnatadi. Ushbu spora oqimni boshqarish uchun orqaga va orqaga suzadi.
Spool Dizayn xususiyatlari
- Metering notes:Maxsus shakllar (v, U, u yoki to'rtburchaklar) naychaga oqim oqimidagi o'zgarishlarni boshqarish
- Qoplama xususiyatlari:Spool qirralari portlarni qanday ta'sir qiladi
Oqim xususiyatlari
- Chiziqli oqim:Oqim spirt harakati bilan mutanosib ravishda oshadi
- Progressiv oqim:Oqim kattaroq teshiklarda ko'proq o'sadi, past oqimlarda eng yaxshi nazoratni beradi
3. Bosimning kompensatsiyasi: izchil oqimini saqlash
Taqal klapan sifatidagi eng muhim xususiyatlardan biri bu bosim kompensatsiya hisoblanadi. Ushbu tizim, hatto yuk bosimi o'zgarganda ham, oqim doimiy bo'lishini ta'minlaydi.
Muammo kompensatsiyasiz:Agar siz og'ir yukni ko'tarsangiz, orqa bosim kuchayadi, valfning ochilishi bir xil bo'lgan taqdirda ham kamayadi.
Yechim:Bosim kompensatori avtomatik ravishda asosiy spooni doimiy saqlash uchun bosimni tartibga soladi.
Foyda:
- Oqim faqat yuklama signaliga bog'liq
- Bashorat qilinadigan tizim xatti-harakati
- Eng oson dasturlash va boshqarish
4. Qayta aloqa tizimlari: aniqlikni ta'minlash
Oliy tugagunga ko'ra, mutanosib klapanda aloqa tizimini kuzatib boradigan va uni kerakli joyga taqqoslaydigan aloqa tizimlari kiradi.
| Valf turi | Fikr-mulohaza | Aniqlik | Narx | Arizalar |
|---|---|---|---|---|
| Open loopli klapanlar | Hech qanday aloqa yo'q | Mo''tadil | Pastroq | Asosiy dasturlar |
| Yopiq-loopli klapanlar | Lvdt sensorlari | Baland | Yuqori | Tekshiruv dasturlari |
Oqim oqimini boshqarish varaqlarining turlari
Mutanosib klapanlar bir nechta konfiguratsiyalarga kiradi. Ushbu turlarni tushunish sizga arizangiz uchun to'g'ri birini tanlashda yordam beradi.
Haydovchi mexanizmi bo'yicha
To'g'ridan-to'g'ri harakatlantiruvchi klapanlar
Solenoid to'g'ridan-to'g'ri spulni siljitadi
- Tez javob (5-10 millisekund)
- Ixcham o'lcham
- Oddiy dizayn
Cheklovlar:Kichik oqimlar bilan cheklangan (<50 l / min) va bosimi (<210 bar)
Eng yaxshisi:Kichik tizimlar, tibbiy asboblar, kattaroq valflar uchun pilot bosqichlar
Uchuvchi klapanlar (ikki bosqichli)
Asosiy spazni siljitish uchun kichik pilot valfi yog 'oqimi
- Yuqori oqimlarni qo'llashi mumkin (1600 l / min gacha)
- Yuqori bosim (350 bar gacha)
Cheklovlar:Sekinroq javob (~ 100 ms)
Eng yaxshisi:Og'ir texnika, yirik sanoat tizimlari, yuqori quvvatli dasturlar
Funktsiya orqali
Oqim nazorati valflari
- Birlamchi ish oqim stavkasini boshqarish
- Odatda 2 yo'l yoki 3-tomonlama konfiguratsiyalar
- Ko'pincha bosimni qoplashni o'z ichiga oladi
- Aktuatorning tezligini boshqaring
Yo'nalishni boshqarish variantlari
- Ikkala oqimni ham, yo'nalishni ham boshqaring
- Odatda 4-yo'l, 3 ta pozitsiyali valflar
- Bir nechta oddiy klapanlarni almashtiring
- Silindind yoki motor yo'nalishi va tezligini boshqaring
Bosimni boshqarish valflari
- Oqim emas, balki boshqarish tizimining bosimi
- Yengillik klapanlari va bosimni pasaytirish klapanlarini o'z ichiga oladi
- Xavfsiz operatsion bosimni saqlang
Mutanosib va boshqa valm turlari
Boshqa texnologiyalar bilan taqqoslanadigan mutanosib klapanlar yaxshiroq qarorlar chiqarishga yordam beradi.
Mutanosib va off klapanlar
| O'ziga xos xususiyat | On / Off klapanlar | Mutanosib klapanlar |
|---|---|---|
| Boshqarish turi | Ikkilik (ochiq / yopiq) | Uzluksiz (o'zgaruvchi) |
| Oqim nazorati | To'liq oqim yoki umuman oqim yo'q | 0-100% dan har qanday oqim |
| Tizim shok | Yuqori (to'satdan o'zgarishlar) | Past (silliq o'tish) |
| Energiyadan foydalanish | Ko'pincha isrofgar | Samarali (o'yin talabi) |
| Murakkablik | Oddiy ohanglar | Yanada murakkab elektronika |
| Narx | Kam boshlang'ich narx | Yuqori boshlang'ich narx |
Mutanosib va servlo klapanlari
| O'ziga xos xususiyat | Mutanosib klapanlar | Servo klapanlari |
|---|---|---|
| Aniqlik | Yaxshi (± 2-5%) | Zo'r (± 0,5%) |
| Javob tezligi | Mo''tadil (2-50 Hz) | Juda tez (> 100 Hz) |
| Narx | Mo''tadil | Yuqori (10-20x yana) |
| Ifloslanish bag'rikenglik | Baland | Past (juda toza moy kerak) |
| Murakkablik | Mo''tadil | Baland |
| Parvarishlash | Standart | Ixtisoslashtirilgan |
Har bir turni qachon tanlash kerak
On / Off klapanlarini tanlang:
- Sizga faqat oddiy ochiq / yopiq boshqaruv kerak
- Narxi asosiy tashvishdir
- Ilova shok va tebranishlarga toqat qilishi mumkin
- Aniq boshqarish shart emas
Tengstal klapanni tanlang:
- Sizga o'zgaruvchan tezlik yoki pozitsiya nazorati kerak
- Silliq operatsiya muhimdir
- Energiya samaradorligi masalalari
- Mo''tadil aniqlik etarli
- Oddiy sanoat muhitida ishlash
Sero klapanlarini tanlang:
- Ultra-yuqori aniqlik talab qilinadi
- Juda tez javob kerak
- Xarajat ishlash uchun ikkilamchi hisoblanadi
- Siz juda toza gidravlik suyuqlikni saqlashingiz mumkin
- Ariza uni talab qiladi (Aerosospace, test)
Siz bilishingiz kerak bo'lgan asosiy ish stoli
Jonli valfni tanlaganda bir nechta ishlash ko'rsatkichlari sizning arizangizda qanday ishlashini aniqlaydi.
Oqim va bosim reytinglari
Maksimal oqim stavkasi
- Odatda standart bosim pasayganda belgilangan (5 bar yoki 70 psi kabi)
- Oddiy ranglar: 7-1000 l / min (2-260 GPM)
- Aktuatorning tezlik talablariga binoan tanlang
Maksimal bosim
- Xavfsiz operatsion bosim chegarasi
- Oddiy ranglar: 280-400 bar (4000-5800 psi)
- Tizimingizning maksimal bosimidan oshib ketishi kerak
Bosim pasayish
- Valvida bosimni baholash oqimida
- Pastroq samaradorlik uchun yaxshiroqdir
- Odatda: 5-35 bar (70-500 psi)
Aniqlik va takrorlash qobiliyati
Gimnastika
Turli yo'nalishlardan bir xil joyga yaqinlashganda chiqish farqlari
- Odatda: to'liq shkalasi 2-5%
- Pastki dasturlar uchun pastroq
Chiziqlilik
Valvining oqimi kirish signalini qanchalik yaqinlashtiradi
- Odatda: ± 2% to'liq shkala
- Chiziqli klapanlarni boshqarish osonroq
Takrorlash
Bir xil kirish signaliga qaytganda muvofiqlik
- Odatda: ± 3-3% to'liq shkala
- Izchil ishlab chiqarish uchun muhimdir
O'lik
Chiqish signalini ishlab chiqaradigan signal
- Odatda: to'liq signal oralig'ining 2-5%
- Naycha yoki muhrlash uchun zarur bo'lgan bir-biriga yopishgan
Ishlash taqqoslash jadvali
| Valf turi | Oqim oralig'i | Bosim | Javob vaqti | Gimnastika | Ifloslanish bag'rikenglik | Nisbiy narx |
|---|---|---|---|---|---|---|
| Asosiy mutanosib | 7-100 l / min | 280 bargacha | 20-100 ms | 3-5% | Baland | 2-4x |
| Yopiq-loopdan mutanosib | 7-1000 l / min | 350 bargacha | 10-50 ms | 1-2% | Baland | 4-8x |
| Servo-mutanosiblik | 10-500 l / min | 350 bargacha | 5-20 ms | <1% | Mo''tadil | 8-15x |
| Haqiqiy servo | 5- |
