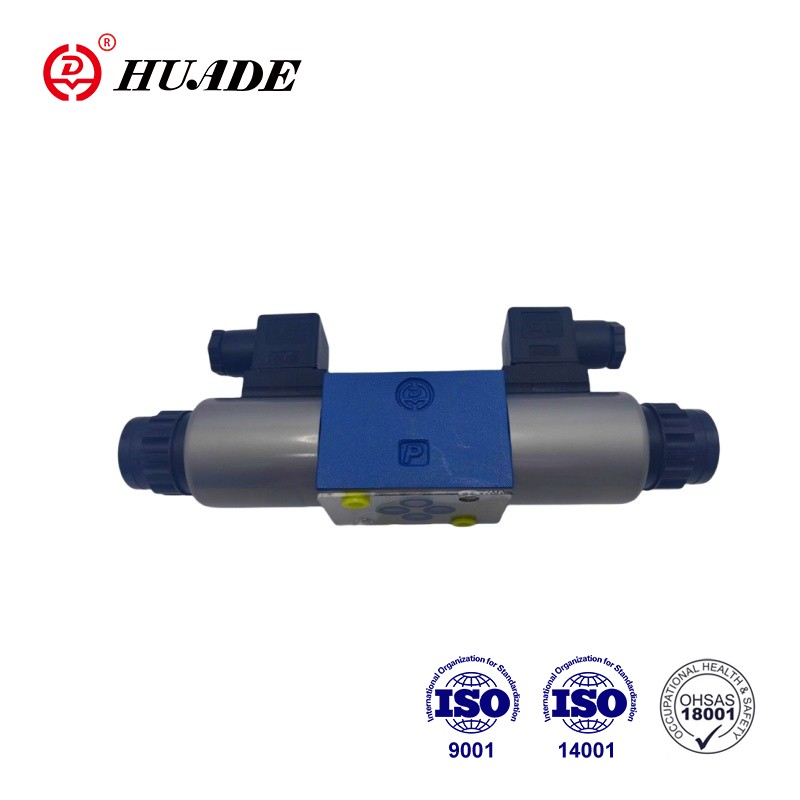

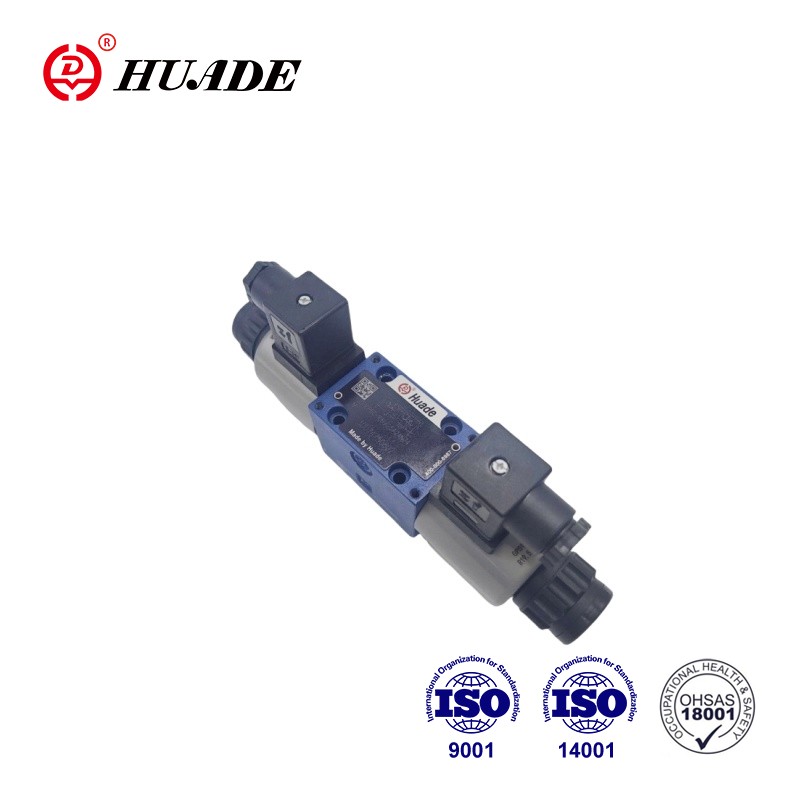

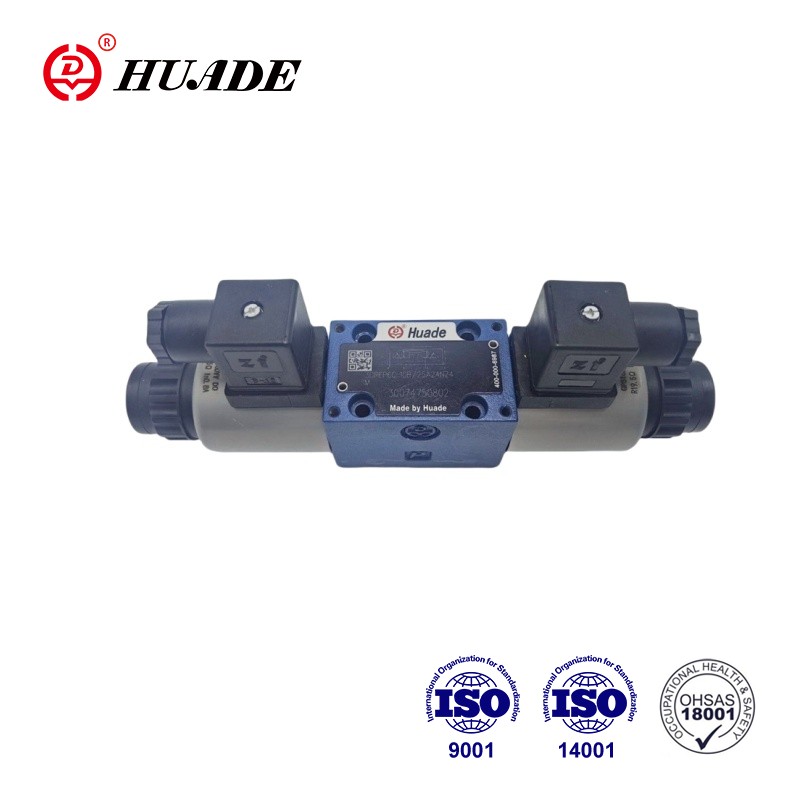

3DREP 6B tipidagi 3 tomonlama bosim kamaytiruvchi klapan to'g'ridan-to'g'ri proportsional solenoidlar tomonidan boshqariladi. Ular elektr kirish signalini proportsional bosim chiqish signaliga aylantiradilar. Proportsional solenoidlar markaziy ip va olinadigan lasan bilan boshqariladigan nam pinli DC solenoidlardir. Solenoidlar ixtiyoriy ravishda tashqi boshqaruv elektronikasi orqali boshqariladi.
| Gidravlik | ||
| Ish bosimi (MPa) | Port P | 10, agar 10 dan ortiq bo'lsa, u holda valfni o'rnating, ZDR6DP..-30B/... kirish portiga yozing. |
| Port T | 3 | |
| Maksimal oqim (L/min) | 15(∆p=5MPa) | |
| Kontaminatsiya darajasi (um) | Minimal saqlash darajasi b10≥ 75 boʻlgan filtr tavsiyasi | |
| Histerezis (%) | ≤3 | |
| Takroriylik aniqligi (%) | ≤1 | |
| Javob sezgirligi (%) | ≤1 | |
| Orqaga aylanish oralig'i (%) | ≤1 | |
| Bosimli suyuqlik | Mineral moy (NBR muhri uchun), Fosfat esteri (FPM muhri uchun) | |
| Yopishqoqlik diapazoni (mm2/s) | 2,8 dan 380 gacha | |
| Bosimli suyuqlik harorati diapazoni (°C) | -20 dan +70 gacha | |
| O'rnatish | ixtiyoriy, afzal gorizontal | |
| Og'irligi (kg) | C turi: 2,6; A.B turi: 1,5 | |
| Elektr, solenoid | ||
| Ta'minot kuchlanishi | DC24V | |
| Solenoid uchun nominal oqim (A) | 0.8 | |
| Solenoid uchun maksimal oqim (A) | ≤0,02 | |
| Solenoid bobini qarshiligi (Ō) | 20 ° C da sovuq qiymat | 19.5 |
| Maks. issiq qiymat | 28.8 | |
| Ishlash holati | uzluksiz | |
| Vaziyat harorati (°C) | ~+50 | |
| Bobin harorati (°C) | ~+150 | |
| DIN40 050 bo'yicha himoya | IP65 | |
| Elektr aloqalari | 3DREP | komponentli vilka bilan DIN43650-AM2 plagin ulagichi DIN 43 650-AF2/Pg11 |
| 3DREPE | komponentli vilka bilan E DIN43563-AM6-3 plagin ulagichi E DIN43563-BF6-3/Pg11 | |
Xususiyatlari:
▶Oqimning bosimi va yo'nalishini nazorat qilish uchun to'g'ridan-to'g'ri boshqariladigan proportsional klapanlar
▶Markaziy ip va olinadigan lasanga ega proportsional solenoidlar orqali harakatga keltiriladi
▶Bahorli markazlashtirilgan boshqaruv g'altak
Ilova:
Uch tomonlama proportsional bosimni pasaytiradigan klapan 3DREP 6B neft, kimyo, farmatsevtika va boshqa sohalarda ishlab chiqarish uskunalarida keng qo'llaniladi.
◆Dizayn:
Vana asosan quyidagilardan iborat:
◆Funktsiya:
Solenoidlar (1 va 2) quvvatsizlanganda boshqaruv g'altagi (5) siqish kamonlari orqali markaziy holatda ushlab turiladi.
Solenoidlardan biriga quvvat berilganda boshqaruv g‘altakchasi (2) bevosita ishga tushadi.
Masalan, "a" solenoidini quvvatlantirish orqali (1)
→Bosim o‘lchagich (5) va boshqaruv g‘altagi (4) elektr kirish signaliga mutanosib ravishda o‘ngga siljiydi.
→ P dan B ga va A dan T ga ulanish progressiv oqim xususiyatlariga ega bo'lgan teshik shaklidagi tasavvurlar orqali amalga oshiriladi.
◆Solenoidni quvvatsizlantirish (1)
→Boshqaruvchi g‘altak (4) siqish kamonlari orqali o‘zining markaziy holatiga qaytariladi
O'rta holatda A va B dan T ga ulanishlar ochiq, shuning uchun bosimli suyuqlik tankga erkin oqishi mumkin. Ixtiyoriy qo'lni bekor qilish, boshqaruv g'altakini (4) solenoidni quvvatlantirmasdan harakatlantirish imkonini beradi.
●Diqqat!
Qo'lni bekor qilishdan maqsadsiz foydalanish mashinaning nazoratsiz harakatlanishiga olib kelishi mumkin!
3DREP 6B proportsional bosim kamaytiruvchi valfning belgilari
