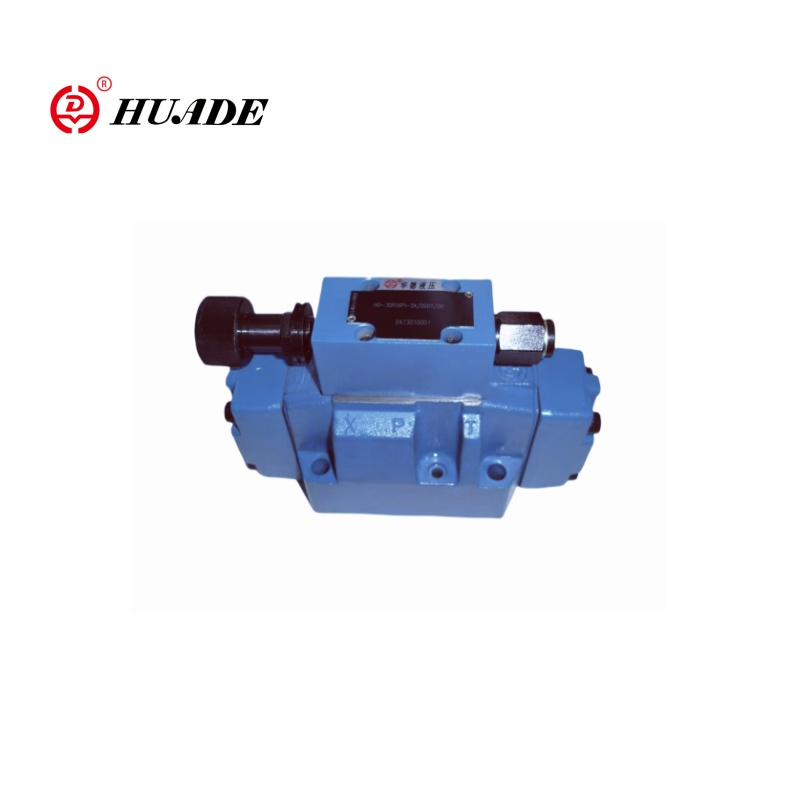

Uchuvchi uch tomonlama proporsional bosimni kamaytirish valfi 3drd16p-5x yuqori samarali gidravlik nazorat elementi hisoblanadi. Xuade-ning mutanosib bosimni kamaytirish Valv 3drd16p-5x asosan, gidrotlik tizim barqaror bosimni saqlab qolishiga ishonch hosil qilish uchun tizim bosimini kamaytirish va cheklash uchun ishlatiladi. 3drd16p-5x, "3dr" ning "3d" baz'quli va val-seriyani "16" dazmolni boshqarish, "p" konfiguratsiya kodini anglatadi. Xuade 3Dr116P-5x mutanosib klaf Rexrot tomonidan taklif etilayotgan modelni almashtirishi mumkin.
| Umumiy | ||
| Og'irlik kg | 8 | |
| O'rnatish holati | Ixtiyoriy | |
| Atrof-muhit harorati | -30 dan + 50 gacha | |
| Gidravlik | ||
| Nominal bosim paneli | 315 | |
| Maksimal operatsion bosim | -Port P bar | 315 |
| - Bar | 250 | |
| - portã bar | Alohida va tank uchun bosqinchiliksiz | |
| Bosimni sozlash | -Muxmed Bar | Oqimga qarab |
| -Magema | 50; 100; 200; 250 | |
| Maksimal oqim l / min | 220 | |
| Gidravlik suyuqlik | Mineral moy (HL, HLP) DIN 51524 1); VDMA 24568-ga tez biooddiy gidrasag'or suyuqlik (shuningdek, shuningdek, 90221-ga qarang); Hetg (zo'rlash urug'i) 1); Hepg (poliglcols) 2); Hees (sintetik esters) 2); So'rovda boshqa gidravlik suyuqlik | |
| Spravlik suyuqlik harorati | -30 dan +80 gacha (NBR muhrlari) -20 dan +80 gacha (fkm muhrlari) | |
| Yopishqoqlik oralig'i mm2javon | 10 dan 800 gacha | |
| Rolli Maks. Gidravlik suyuqlik sinfini ISO 4406 (C) ga qarshi ifloslanishi darajasi | 20/18/15 3-sinf | |
Xususiyatlari:
▶ (P gacha) va cheklash uchun (P gacha) va tizimni cheklash uchun valf
▶ O'rnatishni sozlash uchun
▶ 4 Bosim reytinglari
▶ 4 Tuzatish elementlari, ixtiyoriy:
● Totary dastgohi
● Hexagon va himoya qopqog'i bilan qisma
● Qulbiy aylanadigan burama tugmasi
Shkalasi bilan aylanadigan dastgoh
Ilova:
Jonital bosimni kamaytirish vanve 3drd16p-5x in'ektsion dastgohlar, qurilish texnikasi va yuqori darajadagi ishlab chiqarish uskunalari kabi yuqori aniqlikdagi bosimni nazorat qilishni talab qiladi.

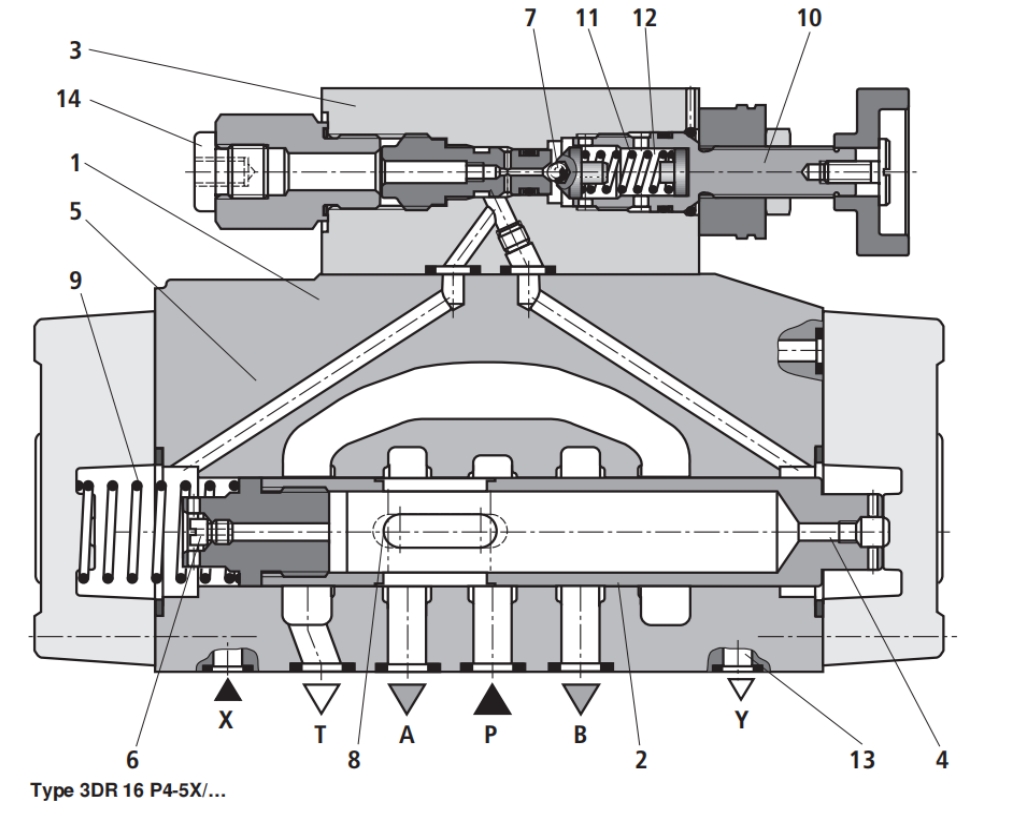

3DR turidagi bosimni boshqarish varaqasi uchuvchi bosimni kamaytirish klapanlar, bosimni yengillashtirish funktsiyasi bilan bir tomonlama bosimni kamaytirish klapanlar. Ular tizim bosimini kamaytirish uchun ishlatiladi.
Vazvida bosimni kamaytirish valfi asosan asosiy valf (2) va bosimni sozlash elementi (10) bilan boshqaruv spoul (2) (3) bilan birlashtiradi.
Boshlang'ich holatda, valf ochiq. Gidrotexik suyuqlik PO kanalidan hech qanday cheklovlarsiz oqishi mumkin.
A-kanaldagi bosimni (4) siqishni bahoriga qarama-qarshi bo'lgan spirtli maydonga qo'llaniladi. Shu bilan birga, bosimni (6) nazoratni (2) va kanalni (5) pilot nazorati varag'ida (3) orqali (3) orqali ishlatiladi.
Siqilish bahor (11) bosimni (7) va kanalda (5) yuqoriga ko'tarish va boshqaruv spoulini (2) yuqori holatda ushlab turishiga qarab. S gidravlik suyuqlik kanaldan (2) o'tish uchun (2) kamaslik bahosi (11) yoki to'pni ko'tarish va to'pni ko'tarish uchun bosimni aniqlash uchun kanaldan oqadi.
Boshqarish apool (2) yopiq holatga o'tadi. Kerakli pasaytirilgan bosimni a va siqishni bahorida (11) qo'ygan bosimning bosimi paydo bo'ladi
Muvozanat.
Kanaznavera bosimi aktuatorga amal qiladigan tashqi kuchlar tufayli kuchayib borganda, boshqaruv spul (2) stressorning siqilish bahoriga (9) bosilgan. Bu T va kanalni boshqarish uchun mo'ljallangan erlar (8) va nazorat maydonida (2) bilan aloqa qiladi. Burgonga tushirilgan gidravlik suyuqlik miqdori bosimning ko'payishi bo'lmaydi.
Pilot moyi har doim bahor kamerasidan (12) Pilot liniyasi orqali (13) port Y.-portga qaytarilishi kerak.
Bosim o'lkasi porti (14) Tekshirilishi kerak bo'lgan kanalda pasayishiga imkon beradi.
