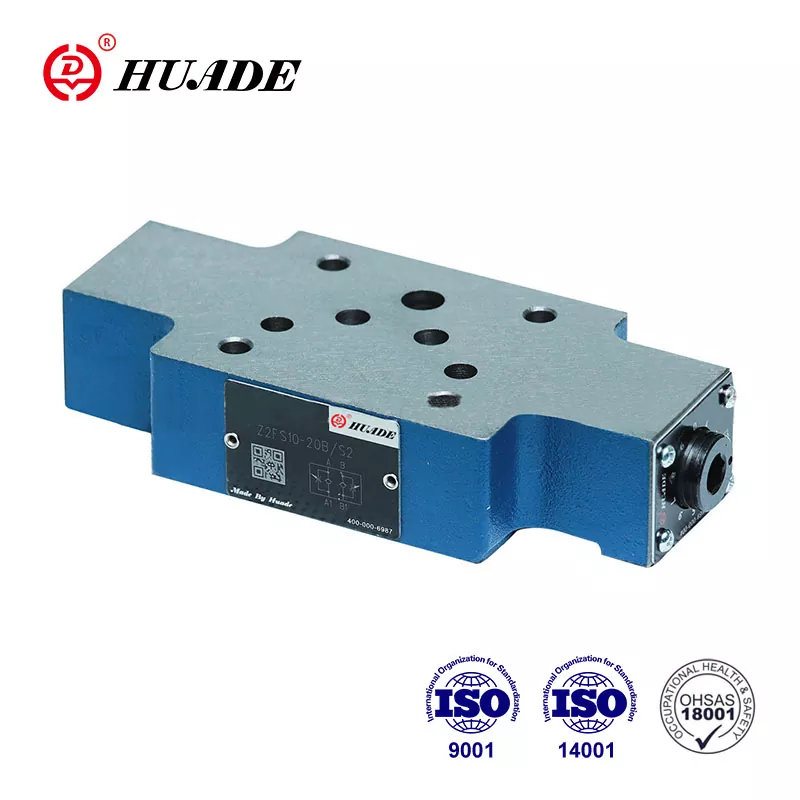

Z2FS 10...-30B/... tipidagi ikkita gaz kelebeği/tekshirish valfi sendvich plastinka dizaynida. Ushbu oqim valfi hisoblagichni kiritish yoki o'lchashni boshqarish uchun ishlatiladi. U Rexroth bilan ikki uzoq muddatli hamkorlik tufayli Rexroth tomonidan taklif qilingan Z2FS 10-5-3X seriyasini almashtirishi mumkin. Z2FS 10-5 gaz kelebeği klapanlarining mahsulot qadoqlanishi, shuningdek, plastik suv o'tkazmaydigan qadoqlash, standart karton yoki kontrplak qadoqlash kabi sozlanishi mumkin.
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Kontaminatsiya darajasi |
NAS 1638 ga muvofiq gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi |
|
Maksimal ish bosimi (MPa) |
31,5 gacha |
|
Maksimal oqim (L/min) |
160 gacha |
|
Og'irligi (kg) |
taxminan 3.1 |
Xususiyatlari:
▶ Sendvich plastinka klapan
▶ A, ISO 4401 va CETOP - RP 121 H dan DIN 24 340 ga ko'chirish namunasi
▶ 2 ta xizmat ko'rsatish portining asosiy yoki uchuvchi suyuqlik oqimini cheklash uchun
▶ 3 ta sozlash elementi
. O'lchovli qulflanadigan aylanma tugma
. Ichki olti burchakli va o'lchovli milya
. O'lchov bilan aylanadigan tugma
▶ Hisoblagichni kiritish yoki chiqarishni boshqarish uchun
Ilova:
Ikki marta gaz kelebeği nazorat valfi Z2FS 10-5 bir yoki ikkita xizmat ko'rsatish portlarining asosiy yoki uchuvchi oqimini cheklash uchun ishlatiladi. Ikki nosimmetrik tarzda joylashtirilgan gaz kelebeği / nazorat klapanlari oqimni bir yo'nalishda cheklaydi va teskari yo'nalishda erkin oqimga imkon beradi.
Hisoblagichni boshqarish uchun suyuqlik A1 portidan A2 portiga valf o'rindig'i (2) va drossel g'altak (3.1) dan iborat bo'lgan drossellash nuqtasi (1) orqali o'tadi. Dezavantajli g'altak (3.1) mil (4) orqali eksenel ravishda sozlanishi, shuning uchun drossellash nuqtasini (1) sozlash imkonini beradi. Shu bilan birga, A1 portidagi suyuqlik teshik (5) orqali g'altak tomoniga (6) etib boradi. prujinali kuchga qo'shimcha ravishda mavjud bo'lgan bosim gaz kelebeği g'altagini (3.1) o'zining drossel holatida ushlab turadi. B2 xizmat ko'rsatish portidan qaytib keladigan oqim gaz kelebeği g'altagini (3.2) prujinaga (7) qarshi harakatga keltiradi va bu valfning nazorat valfi rolini o'ynashiga olib keladi. va erkin oqimga imkon beradi. Valfni o'rnatish usuliga qarab, tejamkorlik effekti hisoblagichni kiritish yoki o'chirishni boshqarish sifatida tartibga solinishi mumkin.
Asosiy suyuqlik oqimini cheklash
Aktuatorning tezligini (asosiy suyuqlik oqimi) o'zgartirish uchun yo'naltiruvchi valf va pastki plastinka o'rtasida ikkita gaz kelebeği / nazorat valfi o'rnatiladi.
Uchuvchi suyuqlik oqimini cheklash
Uchuvchi boshqariladigan yo'nalishli nazorat klapanlarida ikki martalik / gaz kelebeği nazorat valfi uchuvchi drosselni sozlash (uchuvchi suyuqlik oqimi) sifatida o'rnatiladi. U asosiy valf va uchuvchi valf o'rtasida o'rnatiladi.
Ikkita gaz kelebeği/tekshirish valfining tuzilishi, Z 2 FS 10-5- 30B turi
Z 2 belgisi FS 10 - 30B
