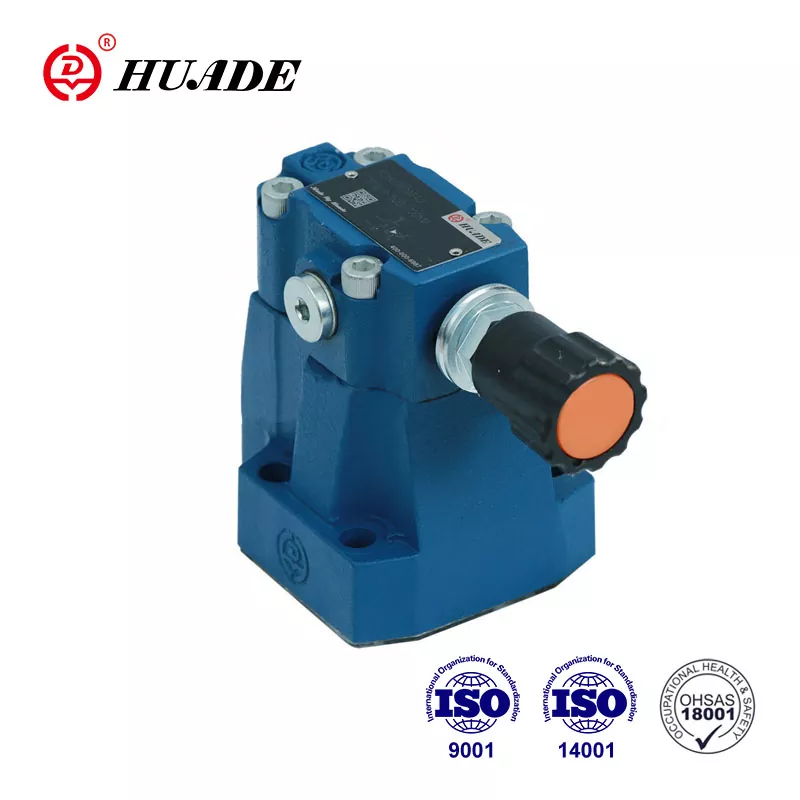

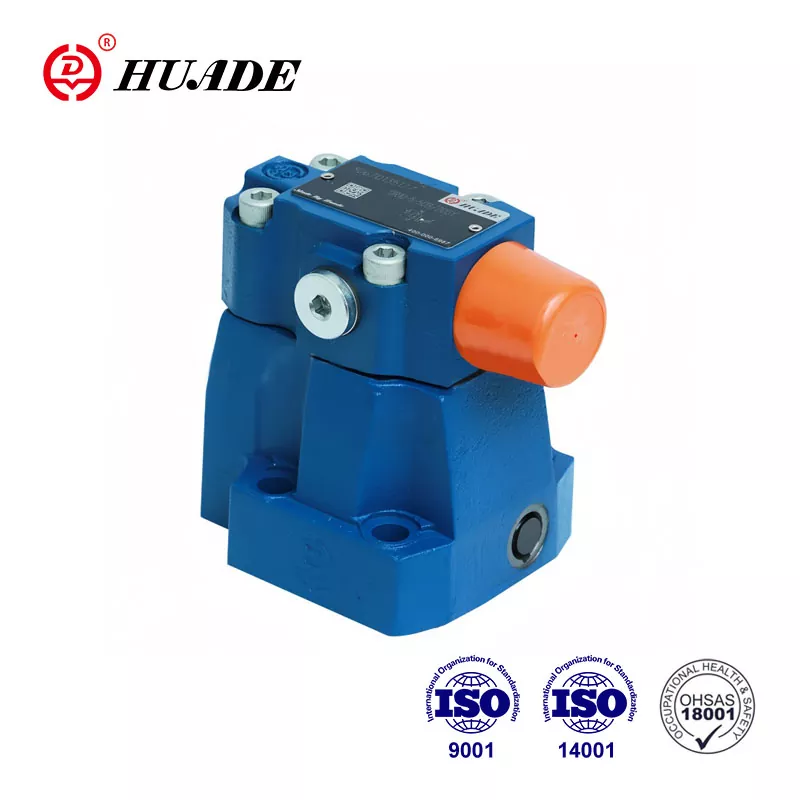

Bosimni boshqarish uchun DR 20 tipidagi bosim pasaytiruvchi valf ishlatiladi. Rexrothning ilg'or texnologiyasini va butun dunyo bo'ylab eng ilg'or ishlab chiqarish uskunalarini joriy etish orqali Huade® bosimni pasaytiradigan klapanlar sifatli va arzon narxga ega. Huade taniqli Xitoy milliy brendidir va uning mahsulotlari muhandislik mashinalari, suvni tejash, dastgohlar, neft va neft kimyosi va boshqalar kabi ko'plab sohalarda keng qo'llaniladi.
|
Kirish bosimi, B porti (MPa) |
31,5 gacha |
|||
|
Chiqish bosimi, port A (MPa) |
5,0, 10,0, 20,0, 31,5 gacha |
|||
|
Orqa bosim, port Y (MPa) |
31,5 gacha |
|||
|
Maksimal oqim (pastki plitani o'rnatish) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Maks. oqim (Tishli ulanishlar) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Suyuqlik |
Mineral moy(NBR muhri uchun) yoki |
|||
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|||
|
Kontaminatsiyadan aziz |
Maksimal ruxsat etilgan darajasi |
|||
|
Xarakterli egri chiziqlar (v=41mm2/s va t=50℃ da oʻlchanadi) |
||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Tishli ulanishlar uchun
▶ Kollektorni o'rnatish uchun
▶ 4 ta sozlash elementi:
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli,
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ 4 ta bosim sozlamalari ixtiyoriy nazorat valfi (faqat pastki plitani o'rnatish uchun valf uchun)
Ilova:
DR 20 uchuvchi bosimni pasaytiruvchi klapan tizimdagi bosimni pasaytiradi.
DR 20 tipidagi bosim klapanlari ikkilamchi kontaktlarning zanglashiga olib boshqariladigan uchuvchi tomonidan boshqariladigan bosimni pasaytiruvchi klapanlardir. Ular, asosan, asosiy g'altakning qo'shimchasi (3) bo'lgan asosiy valf (1) va bosimni sozlash elementi bo'lgan uchuvchi valfdan (2) iborat.
Dam olish holatida klapanlar ochiq, suyuqlik asosiy g'altakning qo'shimchasi (3) orqali B portidan A portiga erkin o'tishi mumkin.
A portidagi bosim asosiy g'altakning pastki tomoniga ta'sir qiladi. Shu bilan birga asosiy pistonning (3) prujinali tomonidagi teshik (4) va port (5) orqali uchuvchi valfdagi (2) sharga (6) bosim ta'sir qiladi. Xuddi shu narsa to'pga (6) teshik (7), nazorat chizig'i (8), nazorat valfi (9) va teshik (10) orqali ta'sir qiladi. Prujinaning (11) o'rnatilishiga ko'ra, boshqaruv pistonini (13) to'pning oldida (6), portda (5) va bahor kamerasida (12) bosim hosil bo'ladi.
ochiq pozitsiya. Suyuqlik A portidagi bosim bahorda (11) belgilangan qiymatdan oshib ketguncha va sharni (6) ochmaguncha, asosiy g'altak qo'shimchasi (3) orqali B portidan A portiga erkin oqishi mumkin. Boshqaruv
piston (13) yopilish holatiga o'tadi.
Istalgan pasaytirilgan bosimga, A portidagi bosim va bahorda (11) o'rnatilgan bosim o'rtasidagi muvozanatga erishilganda erishiladi. Prujinali yog'ni bahor kamerasidan (14) tankga to'kish tashqi tomondan boshqaruv liniyasi (15) orqali amalga oshiriladi.
A portidan B portiga erkin qaytish oqimiga ixtiyoriy nazorat valfini (16) o'rnatish orqali erishish mumkin.
Bosim o'lchagich ulanishi (17) A portidagi pasaytirilgan bosimni kuzatish imkonini beradi.
DR 20...50B tipidagi pastki plastinka o'rnatish tuzilishi
DR ...50B belgilari
