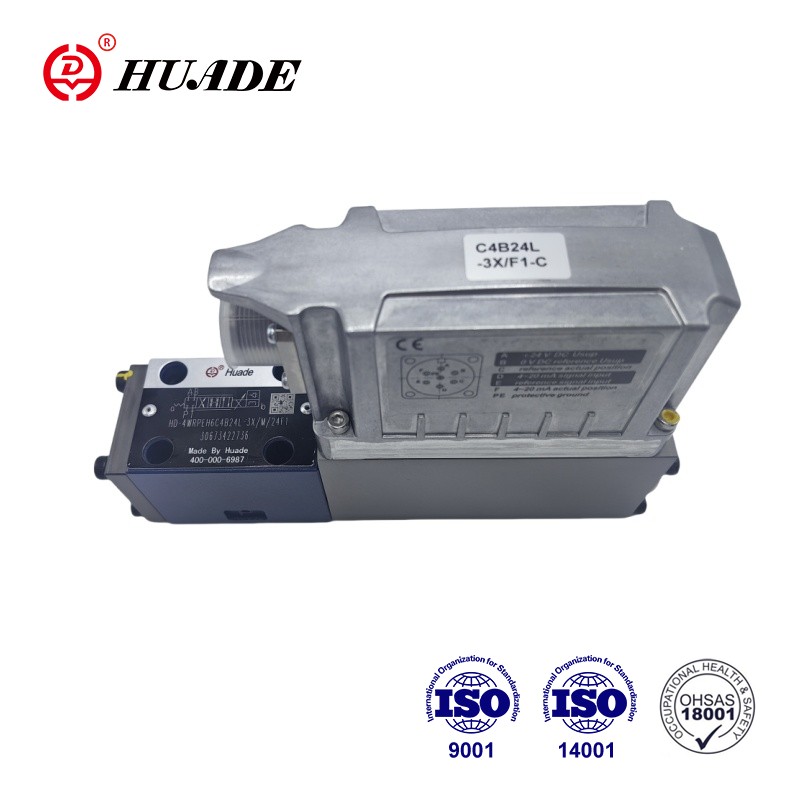

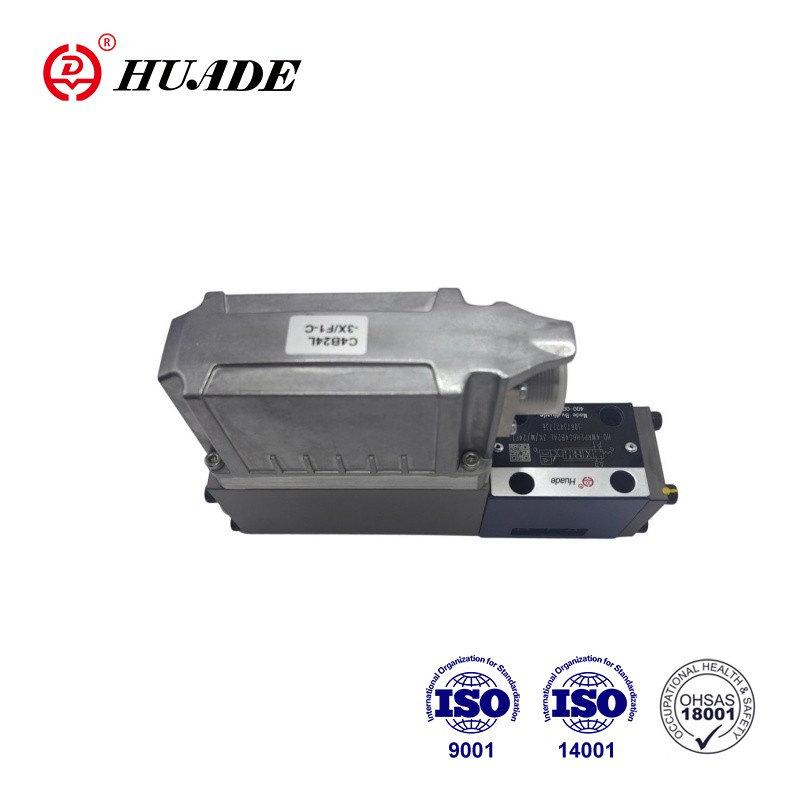

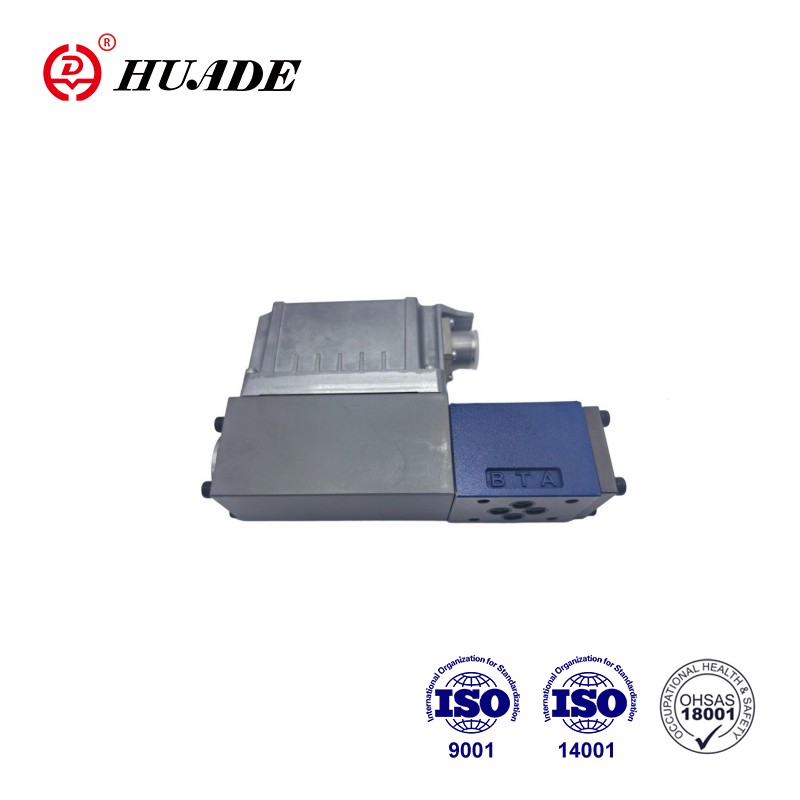

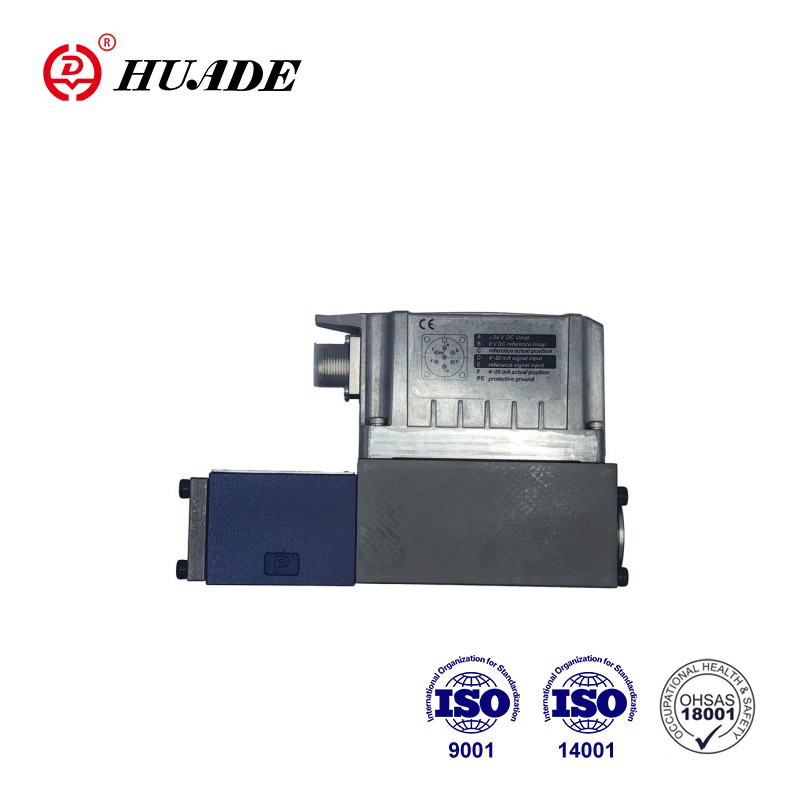

4WRPEH 6-3X tipidagi klapanlar to'g'ridan-to'g'ri boshqariladigan yo'nalishli boshqaruv klapanlari bo'lib, ular elektr pozitsiyasi va o'rnatilgan elektronikaga (OBE) ega. Proportsional yo‘nalishli servo klapan 4WRPEH 6-3X proporsional texnologiyani servo texnologiya bilan birlashtirgan yuqori aniqlikdagi boshqaruv klapanidir. 4WRPEH 6-3X neft, kimyo, metallurgiya va boshqa sohalardagi gidravlik tizimlar kabi turli texnologik oqimlar va uskunalar operatsiyalarini boshqarish uchun turli texnologik oqimlar va uskunalar operatsiyalarida keng qo'llaniladi.
| Texnik ma'lumotlar | ||
| General | ||
| Ulanish turi | Pastki plitani o'rnatish | |
| Portlash namunasi | ISO 4401-03-02-0-05 | |
| Og'irligi (kg) | 2.9 | |
| O'rnatish pozitsiyasi | Har qanday | |
| Atrof-muhit harorati oralig'i (°C) | –20 … +60 | |
| Transport harorati (°C) | –30 … +80 | |
| Maksimal saqlash muddati (yillar) | 1 | |
| Maksimal nisbiy namlik (kondensatsiyasiz) (%) | 95 | |
| EN 60529 ga muvofiq himoya klassi | IP65 (agar mos va to'g'ri o'rnatilgan ulanish ulagichlari ishlatilsa) | |
| Maksimal sirt harorati (°C) | 150 | |
| EN ISO 13849 ga muvofiq MTTFD qiymati (yillar) | 150 (batafsil ma'lumot uchun 08012 ma'lumotlar varag'iga qarang) | |
| Uning sinovlari DIN EN 60068-2-6 ga muvofiq | ▶ Damping plitasisiz | 10 ... 2000 Hz / maksimal 10 g / 10 tsikl / 3 eksa |
| ▶ Damping plitasi bilan 1) | 10 ... 2000 Hz / maksimal 10 g / 10 tsikl / 3 eksa | |
| DIN EN 60068-2-64 ga muvofiq shovqin sinovi | ▶Dimping plitasisiz | 20 … 2000 Hz / 10 gRMS / 30 g tepalik / 30 min. / 3 eksa |
| ▶ Damping plitasi bilan 1) | 20 ... 2000 Hz / 10 gRMS / 30 g tepalik / 24 soat / 3 eksa | |
| DIN EN 60068-2-27 ga muvofiq transport zarbasi | ▶ Damping plitasisiz | 15 g / 11 ms / 3 zarba / 3 eksa |
| ▶ Damping plitasi bilan 1) | 15 g / 11 ms / 3 zarba / 3 eksa | |
| DIN EN 60068-2-27 ga muvofiq zarba | ▶ Damping plitasi bilan 1) | 35 g / 6 ms / 1000 zarba / 3 eksa |
| Muvofiqlik | ▶ 2014/30/EU EMC direktivasiga muvofiq Idoralar, sinovdan o'tgan | EN 61000-6-2 va EN 61000-6-3 |
| ▶ RoHS direktivasi | 2011/65/EI | |
| Gidravlik | ||||||
| Maksimal ish bosimi | ▶ A, B, P portlari (bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Gidravlik suyuqlik | 7-betdagi jadvalga qarang | |||||
| Yopishqoqlik diapazoni | ▶ Tavsiya etilgan (mm2/s) | 20 … 100 | ||||
| ▶ Maksimal ruxsat etilgan (mm2/s) | 10 … 800 | |||||
| Shlangi suyuqlik harorati diapazoni (o'tish) (°C) | -20 … +70 | |||||
| Shlangi suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi; ISO 4406 (c) ga muvofiq tozalik klassi | 18/16/13 sinf 3) | |||||
| Nominal oqim (∆p = har bir nazorat chekkasi uchun 35 bar) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Ishonchsizlikka o'tish bilan bog'liq foydalanish cheklovi (∆p) (qiymatlar yig'ilgan chekka uchun amal qiladi) | ▶ C3, C5, C belgilari (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ C1, C4 belgilari (bar) | 350 | 350 | 280 | 250 | 100 | |
Xususiyatlari:
▶Ishonchli - tasdiqlangan va mustahkam dizayn
▶Xavfsiz - o'chirilgan holatda boshqaruv g'altagining ishlamay qolgan holati
▶Energiya tejamkor - neftga talab yo'q
▶Yuqori sifat - servo sifatda boshqaruv g'altak va yeng
▶Moslashuvchan - pozitsiya, tezlik va bosimni nazorat qilish uchun mos
▶Aniq - yuqori javob sezgirligi va kichik histerezis
▶IO-Link interfeysi, ixtiyoriy. EN 13849-1 ga muvofiq IO-Linkli valfdan 3-toifa, PL d gacha o'chirish elementi sifatida foydalanish.
Ilova:
Proportsional yo'nalishli servo klapan 4WRPEH 6-3X sanoat avtomatizatsiyasi, shamol turbinalari, dastgoh asboblarini boshqarish, muhandislik texnikasi, aerokosmik, kemasozlik va dengiz muhandisligi sohasida keng qo'llaniladi.
Sozlash; o'rnatish
HD-4WRPEH yuqori javobli klapan asosan quyidagilardan iborat:
▶ Servo sifatdagi boshqaruv g'altak va gilzali valf korpusi (1)
▶ Manzil o'zgartirgichli boshqaruv solenoidi (2)
(ixtiyoriy ravishda elektron himoya membranasi bilan (5))
▶ Analog yoki IO-Link interfeysli (4) bortli elektronika (OBE) (3) (ixtiyoriy ravishda amortizatsiya bilan).
plastinka (6))
Funktsiya
Integratsiyalashgan elektronika (OBE) belgilangan buyruq qiymatini pozitsiyaning haqiqiy qiymati bilan taqqoslaydi. Tekshirish og'ishlari bo'lsa, zarba solenoidi ishga tushadi. O'zgartirilgan solenoid kuchi tufayli boshqaruv g'altagi bahorga qarshi o'rnatiladi. Stroke/nazorat g'altakning kesimi buyruq qiymatiga mutanosib ravishda boshqariladi. Agar buyruq qiymati 0 ga oldindan o'rnatilgan bo'lsa, elektronika boshqaruv g'altagini bahorga qarshi markaziy holatga moslashtiradi. O'chirilgan holatda, kamon maksimal darajada bo'shatiladi va vana muvaffaqiyatsiz holatda.
Xavfsizlik funktsiyasi (IO-Linkni o'chirish)
IO-Link master (Class B-port), 2 va 5 pinlarida ta'minot kuchlanishini o'chirib, IO-Link valfini xavfsiz tarzda o'chirish mumkin. Besleme zo'riqishida o'chirilgandan so'ng, valfning boshqaruv g'altagi ishlamay qoladigan holatga o'rnatiladi. Xavfsiz o'chirish uchun gidravlik shartni ham ta'minlash uchun, boshqaruv g'altakning / yengining bir-biriga mos kelishini ham hisobga olish kerak.
C3, C5, C4 va C1 belgilari bilan etarli darajada bir-biriga o'xshashlik kafolatlanadi.
Xavfsiz o'chirish IO-Link klapanining bir qismi emas va mashinaning xavfsiz dizayni uchun hisobga olinishi kerak.
Solenoidni o'chirishni boshqarish
Quyidagi xatolar bo'lsa, boshqaruv elektromagnitlari o'rnatilgan elektronika (OBE) tomonidan quvvatsizlanadi va boshqaruv g'altakchasi ishlamay qoladigan holatga o'rnatiladi:
▶ Ta'minotning minimal kuchlanishidan pastga tushish
▶ Faqat "F1" interfeysida:
– 2 mA minimal joriy buyruq qiymatidan pastga tushish (buyruqlar qiymati satrining simi uzilishini o'z ichiga oladi (joriy halqa))
▶ Faqat "L1" interfeysida:
- Faol bo'lmagan, aloqa uzilishini yoqing (watchdog)
– Ichki IO-Link xatosi bo'lsa
▶ Faqat "C6" interfeysida:
– Bundan tashqari, faolsiz qoldiring
Damping plitasi "D"
Damping plitasi bort elektronikasidagi tezlashuv amplitudalarini kamaytiradi (chastotalar >300 Hz).
Eslatma:
Damping plitasidan foydalanish asosan past chastotali qo'zg'alish uchun tavsiya etilmaydi
Elektron himoya membranasi "-967"
Integratsiyalashgan elektronikaning (OBE) korpusida kondensat hosil bo'lishining oldini olish uchun elektron himoya membranasi (5) ishlatilishi mumkin.
Yuqori havo namligi va sezilarli tsiklik harorat o'zgarishi (masalan, ochiq havoda) bo'lgan sanoat standarti sharoitidan tashqarida foydalanish tavsiya etiladi.
ning belgilari Proportsional yo'nalishli servo valf 4WRPEH 6-3X
