Omilni boshqarish valfini qanday sozlash kerak: to'liq qo'llanma

2025-07-03

Oqimni boshqarish valfi sozlash bo'yicha qo'llanma

Siz hech qachon gidrotexnik uskunalarni kuzatib qo'ydi, to'satdan emaklayaptimi? Yoki sizning suvingizdagi tazyiqlar bosimi g'alati deb hisoblaysizmi? O'ntadan to'qqiz marta, aybdor - bu ba'zi e'tiborni talab qiladigan oqim nazorati variantidir. Agar siz ushbu muhim komponentlarni qanday to'ldirishni hayratda qoldirsangiz, boshingizni tirnalgan bo'lsangiz, siz to'g'ri joydasiz.

Oqimlarni boshqarish klapanlari suyuqlik tizimlarining ovozli tugmachalariga o'xshaydi - ular quvurlar orqali tez suyuq yoki gaz oqimlarini boshqaradilar. O'zingizning mashinangizning kruiz nazoratini moslashtirish kabi, bu valmalarni to'g'ri terishda silliq ishlash va qimmatbaho taqsimlash o'rtasidagi farqni anglatishi mumkin.

Gidravlik tizimlarda klapanni sozlash masalalarini hal qilishda, bu to'liq qo'llanma sizni xavfsiz va samarali ravishda sozlash haqida bilishingiz kerak bo'lgan barcha qo'llanmalar sizni eng yaxshi va samarali ravishda sozlashingiz kerak.

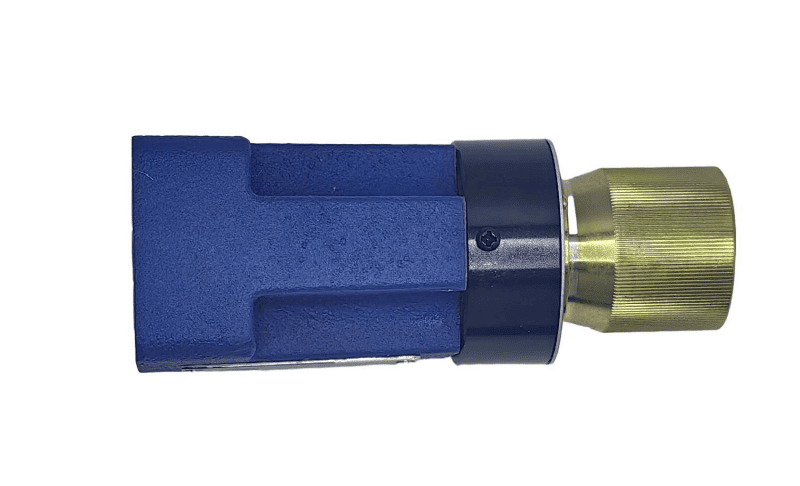

Omilogramm boshqarish valfi nima?

Omilni boshqarish valfi - bu qancha suyuqlik (suyuq yoki gaz) truba yoki tizimdan o'tishini boshqaradigan qurilma. Oshxonangizdagi musluk kabi bir o'ylab ko'ring - uni ko'proq yoki kamroq suv oqib chiqishga imkon berishingiz mumkin. Ammo oqim nazorati klapanlari ancha aniqroq va sanoat tizimlarida, mashinalar va uskunalarda qo'llaniladi.

Nima uchun oqim nazorati klapanlari

Bu klapanlar juda muhimdir, chunki ular:

Gidravlik silindrlar va motorlar tezligini boshqaring
Tizimning shikastlanishiga yo'l qo'ymaslik
Oqim stavkalarini optimallashtirish orqali energiyani tejang
Mashinalarning uzluksiz ishlashini ta'minlang
Izchil ishlashni davom ettirishga yordam bering

Omilni boshqarish valfi to'g'ri sozlanmaganida, siz quyidagilarni e'tiborga olishingiz mumkin:

Uskunalar juda tez yoki juda sekin ishlaydigan uskunalar
Gidravlik tizimlardagi jag 'yoki qo'pol harakatlar
Energiya va yuqori xarajatlar
Tizimning tarkibiy qismlarida muddatli muddat

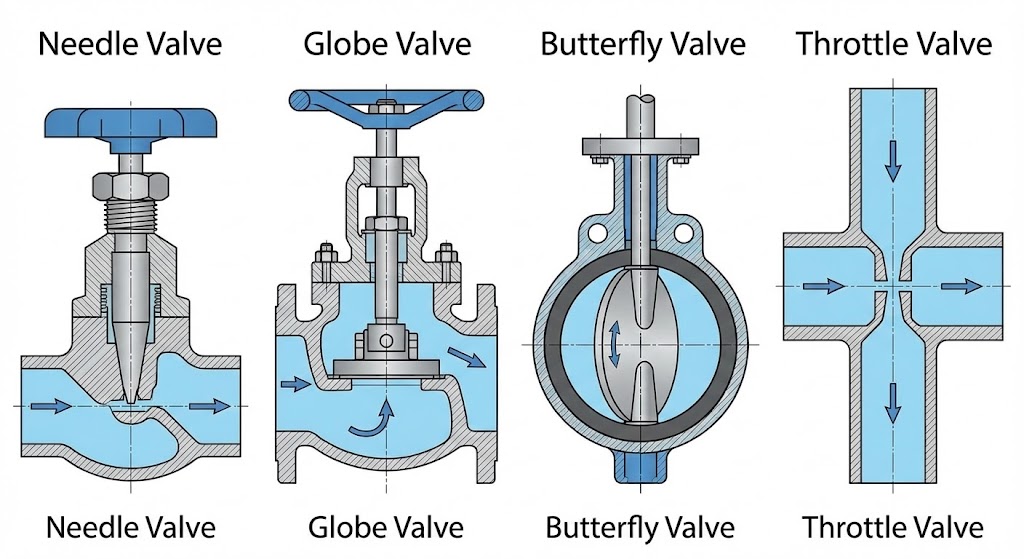

Oqimlarni boshqarish variantlarining turlari

Tuzatishlarga sho'ng'ishdan oldin, keling, duch kelgan asosiy turlarga qarang:

1. Igna klapanlari

Bular oqimni kichik ochilish orqali boshqarish uchun belgilangan ignani ishlatishadi. Ular aniq nazorat qilish uchun juda yaxshi, ammo ko'proq bosimli pasayish.

Eng yaxshisi:Kichik tizimlarda sozlash oqimi, yoqilg'i aralashmasi yoki nozik dasturlarda.

2. Globe klapanlar

Bular oqimni boshqarish uchun yuqoriga va pastga siljiydi. Ular kesish uchun juda zo'r (asta-sekin oqim nazorati), ammo katta bo'lishi mumkin.

Eng yaxshisi:Suv tizimlari, bug 'dasturlari va yaxshi o'chirish qobiliyati kerak bo'lgan holatlar.

3. Butterfly klapanlar

Bular aylanadigan diskni boshqarish oqimidan foydalanish. Ular tezda ishlashadi, ammo nozik o'zgarishlar uchun unchalik aniqroq.

Eng yaxshisi:Katta quvur tizimlari, tezkor yopiq dasturlar va bo'sh joy cheklangan tizimlar.

4. Gazle klapanlari

Oqilona ochilish orqali oqimni cheklaydigan oddiy klapanlar. Pnevmatik (havo) tizimlarida keng tarqalgan.

Eng yaxshisi:Havo tizimlari va oddiy gidravlik zanjirlardagi asosiy oqim nazorati.

Bosimni qoplash va kompensatsiyalanmagan klapanlar

Bu sizning valfingizni qanday sozlashingizga ta'sir qiladigan muhim farq:

Kompensatsiyalanmagan klapanlar

Ular qanday ishlaydi:Tizimga bosim o'zgarganda oqim o'zgaradi

Taroziga soling:Oddiy, ishonchli va iqtisodiy jihatdan samarali

Kamchiliklari:Oqim bosimli o'zgarishlar bilan farq qiladi

Eng yaxshisi:Barqaror bosimli tizimlar

Bosimning kompensiv klapanlari

Ular qanday ishlaydi:Bosim o'zgarganda hatto doimiy oqimni saqlang

Taroziga soling:Bosim o'zgarmasidan qat'i nazar, izchil ishlash

Kamchiliklari:Yanada murakkab va qimmat

Eng yaxshisi:Turli xil yuklar yoki bosimli tizimlar

Siz kerak bo'lgan vositalar

Har qanday klapanni sozlashdan oldin ushbu muhim vositalarni to'plang:

Asbob	Maqsad
Oqim o'lchagich	Haqiqiy suyuqlik oqimining haqiqiy miqdorini o'lchaydi
Bosim o'lchagichi	Tizimga bosimni kuzatadi
Sozlanishi kaliti yoki tornavida	Klapanga sozlash
Qopqoq yoki kliplar	Sozlamalaringizni ta'minlaydi
Xavfsizlik uskunalari	Ish paytida sizni himoya qiladi

Birinchi navbatda: muhim ehtiyot choralari

Hech qachon xavfsizlik punktlarini o'tkazib yubormang!Bosimlilashtirilgan tizimlar bilan ishlash xavfli bo'lishi mumkin. Siz nima qilishingiz kerak:

Boshlashdan oldin:

Tizimni o'chiringva barcha bosimni chiqaring
Tizimni sovutish uchun kutingAgar u issiq ishlayotgan bo'lsa
Xavfsizlik ko'zoynagi va qo'lqop kiying
Yaqin atrofdagi hamkasbingiz borFavqulodda holatlarda
Tizim qo'llanmasini o'qingXavfsizlik bo'yicha ko'rsatmalar uchun

Lockout / Teglash protseduralari:

Tasodifiy ishga tushirilishning oldini olish uchun energiya manbalarini blokirovka qilish va yorliq
Barcha bosim chiqarilganligini tekshiring
Boshqa ishchilarni texnik xizmat ko'rsatish bo'yicha xabardor qilish

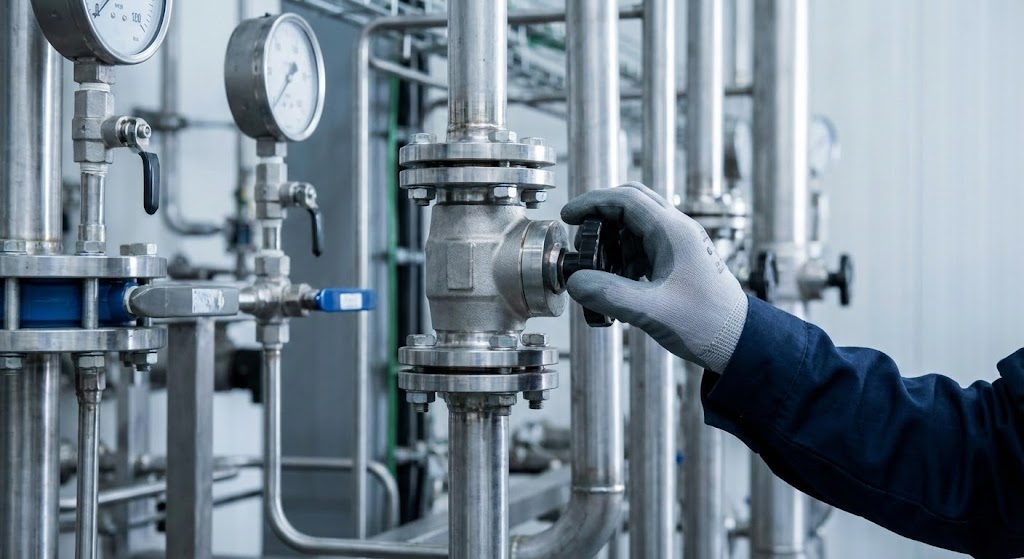

Oqimlarni boshqarish varaqlarini sozlash uchun bosqichma-bosqich qo'llanma

1-qadam: sozlashga tayyorgarlik ko'ring

Tizimni xavfsiz o'chiringTo'g'ri tartibda quyidagilar
Maqsadli oqim stavkasini aniqlangTizim xususiyatlaridan
Valchirning joriy holatini tekshiringva mavjud bo'lgan har qanday sozlamalarga e'tibor bering
Omilogramm metrini va bosim o'tkazgichlarini o'rnatingAgar hozir bo'lmagan bo'lsa

2-qadam: Asosiy tuzatish jarayoni

Kichik o'zgarishlardan boshlang- Hech qachon birdaniga katta o'zgarishlar qilmang
Sozlash vida yoki tugmachasini sekin aylantiring:
- Soat yo'nalishi bo'yicha (mahkamlash) = kamroq oqim
- Soat miliga teskari (looooesing) = ko'proq oqim
Bir vaqtning o'zida atigi 1/4 ni 1/4 ga aylantiring
Tizimni sinab ko'ringHar bir kichik tuzatishdan keyin

3-qadam: Monitor va To'g'ri sozlang

Tizimni yoqingva metrni o'qishni tomosha qiling
O'zingiz xohlagan narsangizni ko'rganingizni taqqoslang- Maqsadingizni uryapsizmi?
Kichkina tweak qilishkerak bo'lganda - bu erda sabr bu bu erda
Ushbu bosim o'lchagichlariga diqqat qilingxavfsiz chegaralarda qolish
Tizimga joylashish uchun bir daqiqa beringHar bir sozlashdan keyin - uni shoshilmang!

4-qadam: Sozlamalaringizni qulflang va hamma narsani hujjatlashtiring

Siz mukammal oqimni mix qilsangiz, uni sozlash vaqti keldi

LockNut yoki kliplardan foydalaningNishonni cho'ktirishning oldini olish uchun
Oddiy ish sharoitida hamma narsani sinab ko'ring- nafaqat bo'sh emas
Sozlamalaringizni yozing- menga ishoning, keyinroq sizga rahmat

Yozish kerak:

Dastlabki valfli pozitsiya (yopiqdan)
Yakuniy oqim stavkasi erishdi
Ish paytida tizimning bosimi
Tuzatish sanasi
Har qanday g'ayrioddiy kuzatuvlar

Muayyan valf turlarini sozlash

Igna klapan sozlash

Igna klapanlari qo'shimcha parvarish qilishni talab qiladi, chunki ular juda sezgir:

Valvini to'liq yopingsoat miliga teskari tomonga burilib (orqada qoldirmang!)
Sekin ochingsoat miliga teskari aylantirish orqali
Juda kichik o'zgarishlarni amalga oshiring- 1/8 burilishlar yoki kamroq
Oqim metrini yaqindan tomosha qilingo'zgarishlar tezda sodir bo'lganda

Valyularni bartaraf etish uchun Pro-maslahat:Agar siz yoqilg'i aralashmasini sozlasangiz, igna klapan, egiluvchan (kam yoqilg'ini) boshlang va siz silliq ishlamaguningizcha asta-sekin qo'shimcha qo'shing. Bu suv toshqini va potentsial zarar etkazadi.

Muhim eslatma:Dastlabki sozlamadan so'ng, tizim to'liq yuk ostida bir muncha vaqt o'tgach, sizga yana moslashishingiz kerak. Ishlashning dastlabki bir necha soatligi davomida narsalar biroz ko'tarilsa ajablanmang.

Globus klapan

Globe klapan sozlash uchun ko'proq kechirimli bo'ladi:

Valfni to'liq yoping
Bitta to'liq burilishni ochingboshlang'ich nuqta sifatida
Asta-sekin rostlangSiz xohlagan oqimga erishguningizcha
Bu klapanlar kattaroq sozlamalarni yaxshiroq tutadiigna klapanlariga qaraganda

Bosimni qoplash valfi

Bu klapanlarni moslashtirish osonroq, chunki ular izchil oqimini saqlaydilar:

Sozlash mexanizmini qulfdan chiqaringAgar qulf bo'lsa
Sozlash dastasini burang:
- Soat yo'nalishi bo'yicha = ko'proq oqim
- CountCock-ning teskari = kamroq oqim
Ichki kompensatörTutqichlar bosim o'zgarishi avtomatik ravishda
Sozlamani qulflangOqim bilan qoniqganingizda

Kompensatsiyalanmagan valf

Bu tizim bosimiga ko'proq e'tibor talab qiladi:

Ikkala oqimni va bosimni kuzatib boringTuzatish paytida
Ishlab chiqaruvchining jadvallaridan foydalaningSozlamalarni oqim stavkalari bilan bog'liq
Bosim o'zgarishi haqida xabardor bo'lingsizning oqimingizga ta'sir qiladi
Tuzatish kerak bo'lishi mumkinAgar ish paytida tizim bosimi o'zgarsa

Umumiy muammolar va echimlar

Muammo: valfi silliq ko'rinmaydi

Mumkin sabablar:Axloqsizlik, korroziya yoki moylashning etishmasligi

Yechim:Tozalash va sozlash mexanizmini moylash

Muammo: sozlashdan keyin oqim o'zgaradi (cho'kish masalasi)

Siz nimani e'tiborga olasiz:Kecha ishlagan sozlamalar bugun ishlamayapti

Mumkin sabablar:Bo'shashgan sozlash vida, eskirgan komponentlar, tizim bosimi o'zgarishi

Yechim:Barcha lokrutlarni ikki marta tekshiring, agar kerak bo'lsa, eskirgan qismlarni almashtiring, beqaror tizimlar uchun bosimni qoplaydigan valmalarga yangilashni ko'rib chiqing

Muammo: shovqinli operatsiya (qichqiriq klapan)

Siz nimani e'tiborga olasiz:Hushtak, silliqlash yoki gapiradigan tovushlar

Mumkin sabablar:Kavitka (pufakchalar suyuq holda hosil qiladi va aralashtiring), badbashara oqim, valf

Yechim:Agar siz comf to'g'ri ishlashi uchun to'g'ri o'lchamlanganligini tekshiring, bosimni pasayish yoki kavitatsiya bezakini o'rnating

Muammo: Valv atrofida oqish

Mumkin sabablar:Eskirgan muhrlar, shikastlangan valfa tanasi

Yechim:Tana shikastlangan bo'lsa, muhrlarni yoki butun valfni almashtiring

Muammo: tuzatishlar uchun sekin javob

Mumkin sabablar:Tiqilib qolgan oyatlar, eskirgan ichki qismlar

Yechim:Valvli va valfning ichki qismini almashtiring

Valfning ishlashiga ta'sir qiladigan omillar

Ushbu omillarni tushunish sizga yanada yaxshilanishga yordam beradi:

Suyuqlik xususiyatlari

Qalin suyuqlik (yuqori yopishqoqligi)Tuproqli suyuqliklarga qaraganda sekinroq
Harorat o'zgaradisuyuqlikning qalinligiga ta'sir qiladi
Korozik suyuqliklarmaxsus valf materiallarini talab qilishi mumkin

Tizim dizayni

Quvur hajmi va tartibibosimni pasaytirishga ta'sir qiladi
To'g'ri valf o'lchamlariyaxshi nazorat uchun juda muhimdir
Qo'llab-quvvatlash va hizalanishmexanik stressni oldini oling

Ishlash sharoitlari

Bosim o'zgarishikompensatsiyalanmagan klapanlar ko'proq ta'sir qiladi
Harorat haddan tashqarivalf komponentlariga zarar etkazishi mumkin
Ifloslanishsuyuqlikda valf parchalarini yig'ish mumkin

Eng maqbul ishlash uchun texnik maslahatlar

Oddiy texnik xizmat ko'rsatuvchi vazifalar:

Valvni va uning atrofini tozalangoylik
Oqishlarni tekshiringOdatiy tekshiruvlar paytida
Harakatlanuvchi qismlarni moylashIshlab chiqaruvchi tavsiyalariga muvofiq
Filtrlarni almashtiringsuyuqlikni toza saqlash uchun
Kalibrura oqimi sozlamalarihar yili yoki belgilanganidek

Sizning valfingizning ta'kidlashicha:

Qiyinchiliklarni tuzatish
Nomuvofiq oqim kurslari
Ish paytida g'ayrioddiy shovqin
Ko'rinadigan oqish yoki korroziya
Erratik tizim xatti-harakati

Haqiqiy dunyo dasturiy stsenariylari

Keling, to'g'ri oqim boshqaruvi varaqini sozlash har qanday farqni keltirib chiqaradigan ba'zi umumiy vaziyatlarga qaraylik:

Ishlab chiqarish uskunalari

Muammo:Sizning CNC mashinangizda gidravlik ozuqa stavkasi mos kelmaydi, kambag'al sirtni tugatish

Yechim:Barqaror kesish tezligini ta'minlash, mahsulot sifatini oshirish, mahsulot sifati va vositasini takomillashtirish uchun oqimlarni boshqarish vagonini sozlang

HVAC tizimlari

Muammo:Boshqa xonalar juda issiq, boshqalari esa muzlashmoqda

Yechim:Hududni boshqarish valyutalarini sozlash orqali isitish / sovutish sxemalari orqali suv oqimi

Gidravlik ko'tarish va presslar

Muammo:Jermiy harakat yoki unumdorlikni ta'sir qiladigan sekin operatsiya

Yechim:Jarayon talablariga mos keladigan silliq, izchil tezliklarga erishish uchun oqim nazorati

Kasbiy qo'ng'iroq qilish kerak:

Ko'proq kattalikdagi o'zgarishlar operatorlar tomonidan amalga oshirilishi mumkin, professionalni qachon:

Valv - bu muhim xavfsizlik tizimining bir qismidir
Siz to'g'ri protseduralarga ishonchingiz komil emas
Tizim xavfli suyuqliklardan foydalanadi
Bir nechta klapanlar muvofiqlashtirilgan tuzatishlarni amalga oshiradi
Siz sozlash paytida kutilmagan muammolarga duch kelasiz

Xulosa

Oramlarni boshqarish klapanlarini to'g'rilab sozlash amaliyot bilan yaxshilanadigan mahoratdir. Kichik o'zgarishlardan boshlang, xavfsizlikni ustuvorlashtirish va jarayonni shoshilmang. Esingizda bo'lsin, har bir tizim boshqacha, shuning uchun bitta ariza boshqasiga o'zgartirish kerak bo'lishi mumkin.

Muvaffaqiyat kaliti sizning aniq valiy tartibingizni va xavfsizlikni o'zgartirish va tizimning ishlashini kuzatishda asta-sekin tuzatishni tushunishdir. Tafsilotlarga sabr-toqat va tafsilotlarga e'tibor bilan siz tizimning ishlashini optimallashtirishingiz va jihozlaringizning hayotini kengaytirishingiz mumkin.

Ushbu qo'llanmani ma'lumot uchun qo'llang va har qanday protsedura haqida ishonchingiz komil bo'lmaganda tizimingizning qo'llanmasiga murojaat qilish yoki professional bilan bog'laning. To'g'ri klapan sozlash - bu sizning tizimingizning ishonchliligi va samaradorligining investitsiyaidir.

Tez ma'lumotnomalar ro'yxati

Ishga tushirishdan oldin:

Tizim o'chiring va tushkunlikka tushdi

Xavfsizlik uskunalari

Asboblar to'plandi

Maqsadli oqim darajasi aniqlandi

Tuzatish paytida:

Faqat kichik hajmdagi o'zgarishlar

Mintaqalar oqimi va bosim

Tizimni barqarorlashtirishga ruxsat bering

Yozuv sozlamalari

Tuzatishdan so'ng:

Joyida qulflangan sozlamalar

Normal sharoitda testi

Ishlashi amalga oshirildi

Ta'minot rejalashtirilgan

Esingizda bo'lsin:Shubha tug'ilganda, tizimingizga xos bo'lgan ko'rsatma uchun tajribali texnik yoki valf ishlab chiqaruvchi bilan maslahatlashing.
