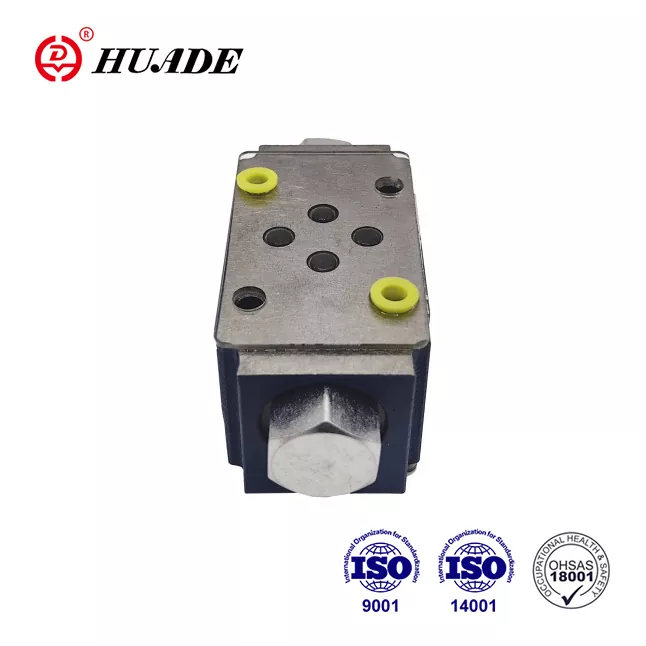

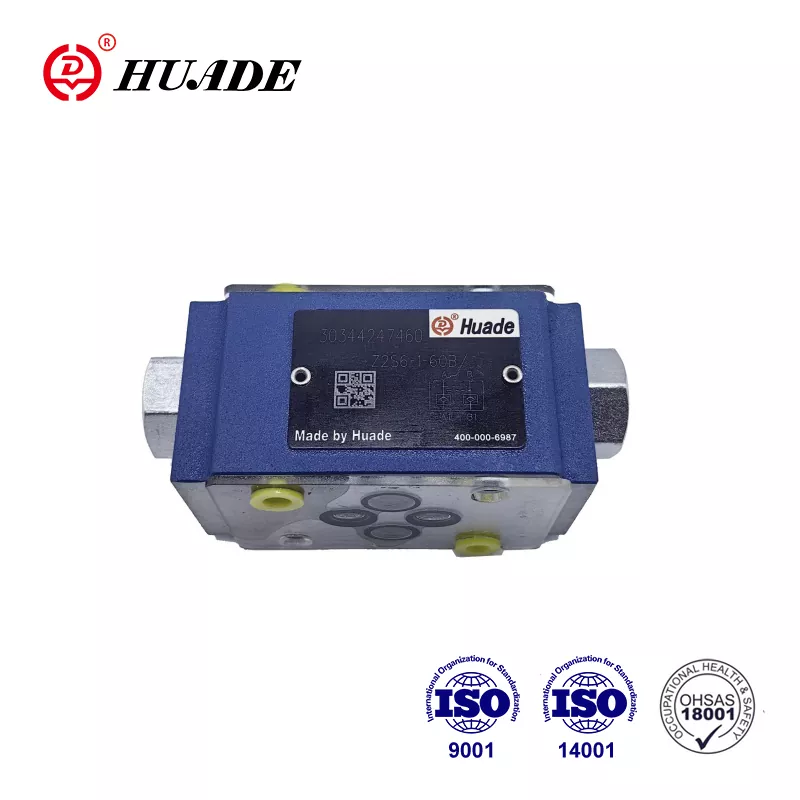

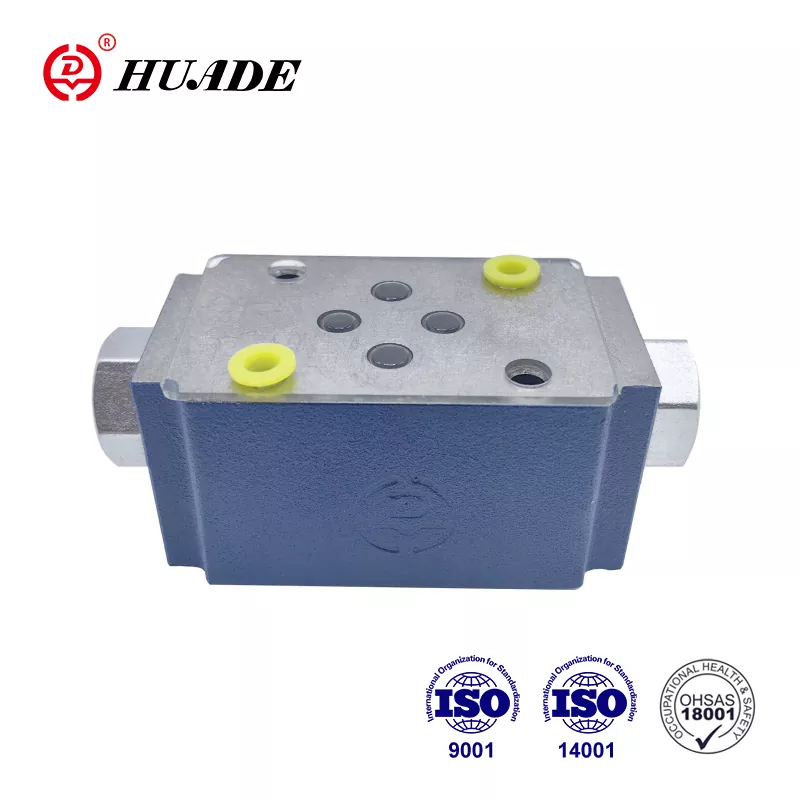

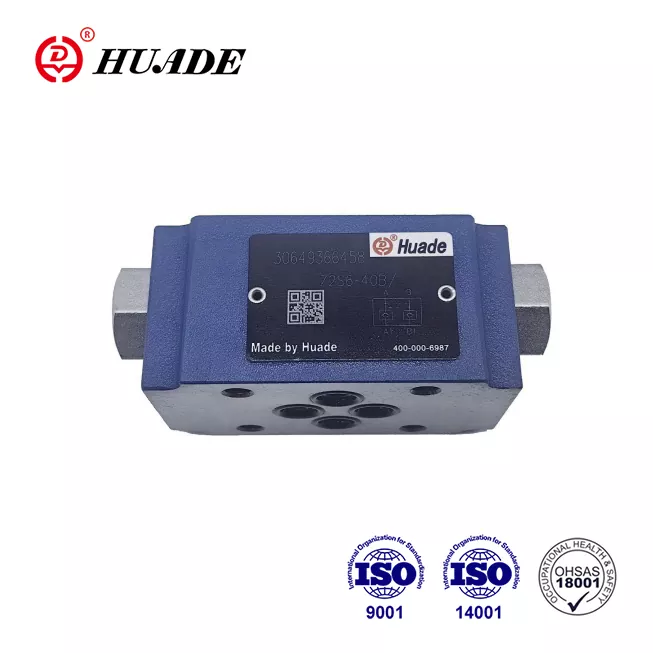

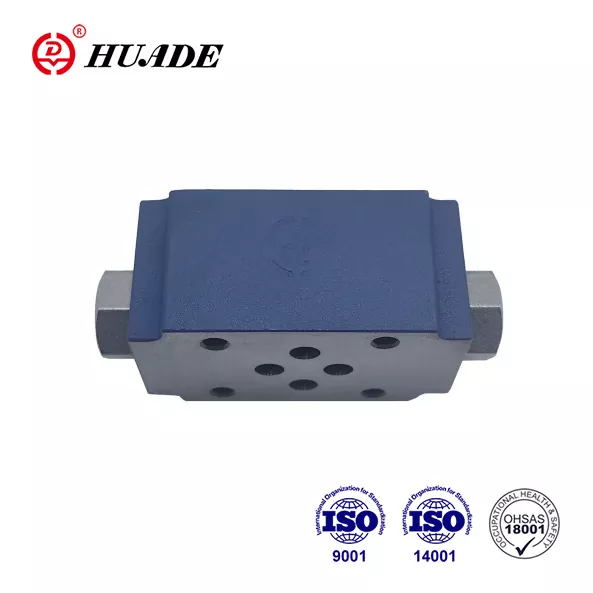

1979 yildan boshlab Rexroth bilan hamkorlik qilish bo'yicha yetti yillik tajriba tufayli Huade Rexroth kompaniyasining ilg'or texnologiyalarini o'z ichiga oldi. Huade® nazorat valfi Z2S 6 Rexroth tomonidan taklif qilingan bir xil seriyani to'liq almashtirishi mumkin. Bu yaxshiroq narxga ega. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade® gidravlik klapanlari ishonchli ishlashi tufayli harbiy sanoatda qo'llaniladi. Ushbu yo'nalishdagi shunga o'xshash mahsulotlarga qaraganda texnologiyada ilg'or va bardoshlidir. Bu Xitoyda taniqli milliy brenddir.
|
Hajmi |
6 |
10 |
16 |
22 |
|
Maksimal oqim (L/min) |
60 ga |
120 ga |
300 gacha |
450 gacha |
|
Maksimal ish bosimi (MPa) |
31,5 gacha |
|||
|
Yoriq bosimi (MPa) |
Xarakterli egri chiziqlarga qarang |
|||
|
Yo'nalishlar |
Belgilarni ko'ring |
|||
|
Hudud nisbati |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|||
|
Og'irligi (Kg) |
taxminan 0,8 |
taxminan 3 |
taxminan 6,5 |
taxminan 12 |
Xususiyatlari:
▶ Vertikal stacking agregatlarida foydalanish uchun
▶ Bir yoki ikkita xizmat ko'rsatish portini oqishsiz yopish uchun
▶ Din 24 340 shakl A, ISO4401 va CETOP - RP 121H ga o'tkazish namunasi
Ilova:
Ushbu nazorat valfi Z2S vertikal stacking o'rnatish uchun ishlatiladi. Zarur bo'lganda, bir yoki ikkita ishlaydigan yog 'portlarini oqishsiz muhrlab qo'yishi mumkin.
Z2S tipidagi gidravlik uchuvchi nazorat klapanlari sendvich plastinka dizayniga ega. Ular bir yoki ikkita xizmat ko'rsatish portlarini, hatto uzoq vaqt davomida oqishsiz yopish uchun ishlatiladi. Erkin oqim A1 dan A2 gacha yoki B1 dan B2 gacha bo'ladi. A1 B1 dagi oqim teskari yo'nalishda bloklanadi. Suyuqlik A1 dan A2 ga oqib chiqqach, g'altak (1) bosim ostida bo'ladi va o'ngga suriladi, shu bilan sharli klapan (2) ochiladi, so'ngra poppetni (3) ochadi. Valfning to'g'ri yopilishini ta'minlash uchun yo'naltiruvchi valfning A2 B2 xizmat ko'rsatish portlari neytral holatda tankga ulangan bo'lishi kerak.
Z2S belgisi
Z2S 6 ning kesilgan ko'rinishi
Z2S sxemasining odatiy namunasi
