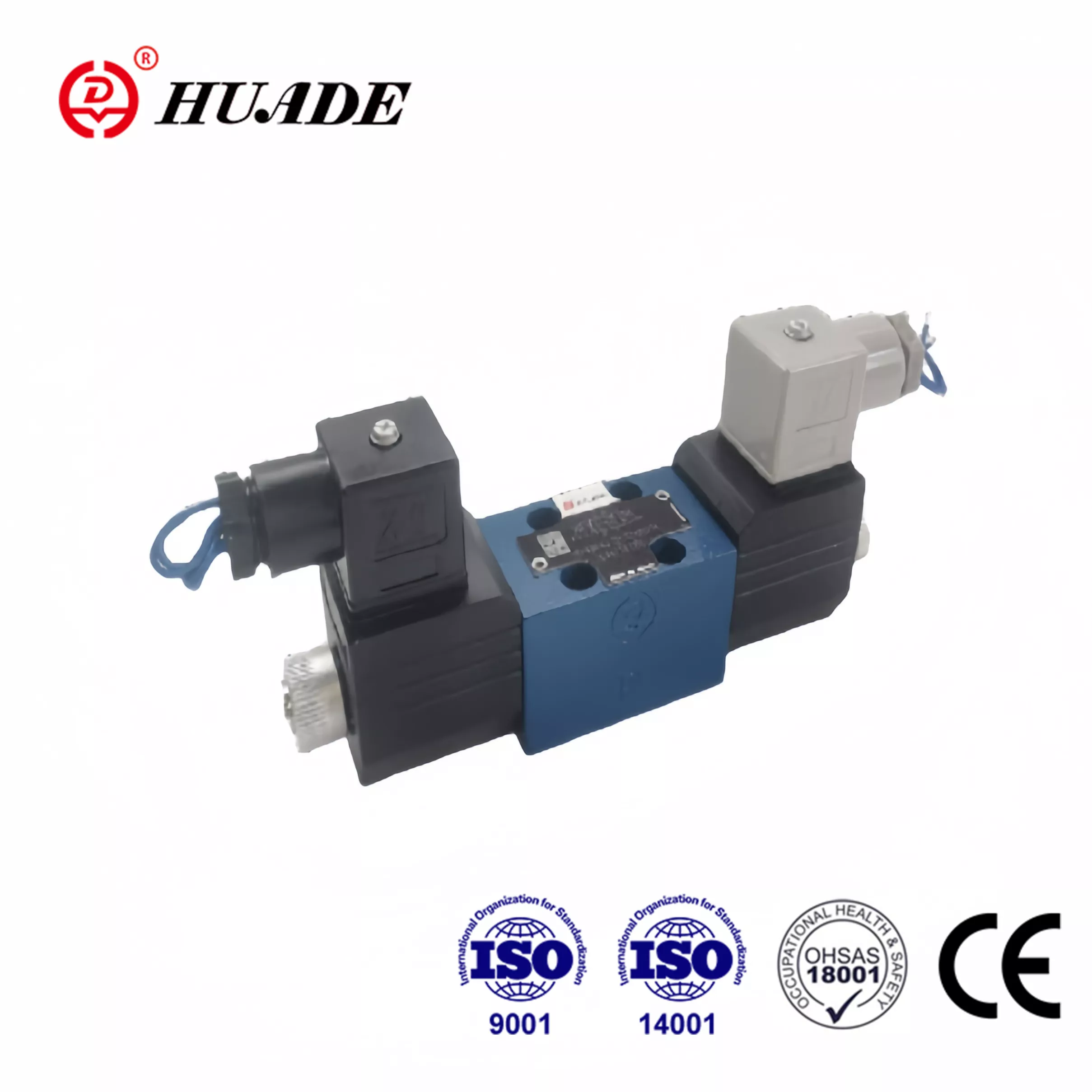

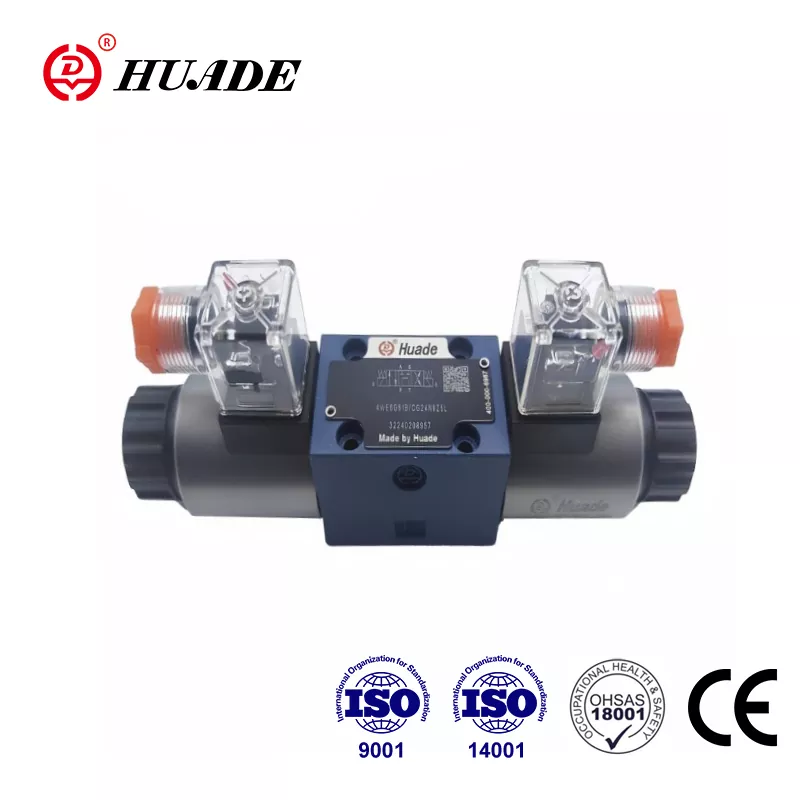

1979 yildan beri Xitoy va Germaniya hukumatlari o'rtasidagi strategik hamkorlik, Huade Rexroth kompaniyasining ilg'or texnologiyalarini o'z ichiga oldi. Huade® WE 4 yo'nalishli spool klapan Rexroth tomonidan taqdim etilgan bir xil modelga arzon alternativ hisoblanadi. Huade sifatga katta e'tibor beradi. Huade har bir yo'naltiruvchi valfning yuqori ishlashini ta'minlash uchun qattiq sinov tizimiga ega. Solenoid valf seriyasi Idoralar sertifikatidan o'tdi. Huade® gidravlik klapanlari muhandislik va qurilish texnikasi, metallurgiya, stanoklar, atrof-muhitni muhofaza qilish, kemasozlik, aerokosmik, temir yo'l tranziti, neft va neft-kimyo, harbiy sanoat va boshqa sohalarda keng qo'llaniladi. Bu Xitoyda ishonchli milliy brenddir.
|
Gidravlik texnik ma'lumotlar |
||
|
Maksimal ish bosimi - A, B, P portlari （㎫） |
21,0 gacha |
|
|
Port T (㎫) |
10.0 .A yoki B belgilari bilan T porti oqish porti sifatida ishlatilishi kerak |
|
|
Maksimal oqim (L/min) |
25 gacha |
|
|
Bosimli suyuqlik |
Mineral moy yoki fosfat esteri |
|
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|
|
Bosim suyuqlik harorati diapazoni （℃） |
-30～+80 |
|
|
Kontaminatsiya darajasi (㎛) |
NAS 1638 sinfiga muvofiq gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi 9. Shuning uchun biz minimal ushlab turish darajasi b≥ 75 bo'lgan filtrni tavsiya qilamiz. |
|
|
Og'irligi (kg) |
1 solenoidli valf 0,9 |
|
|
Elektr texnik ma'lumotlar |
||
|
Mavjud kuchlanishlar (V) |
12. 24.220.110R 220R |
|
|
Quvvat iste'moli (Vt) |
22 |
|
|
Vazifa |
uzluksiz |
|
|
O'tish vaqti |
ON (ms) |
20 dan 30 gacha |
|
OFF (ms) |
10 dan 20 gacha |
|
|
Maks. atrof-muhit harorati （℃） |
+50 |
|
|
Maks. lasan harorati （℃） |
+150 |
|
|
DIN 40 050 bo'yicha himoya |
IP65 |
|
|
Kommutatsiya chastotasi (tsikl/soat) |
15000 |
|
|
Elektr aloqasi bilan himoya o'tkazgich (PE) tegishli qoidalarga muvofiq ulanishi kerak |
||
Xususiyatlari:
▶ WE 4 tipidagi yo'nalishli klapanlar solenoid bilan boshqariladigan yo'nalishli klapanlardir
▶ To'g'ridan-to'g'ri yoki o'zgaruvchan tokning nam pinli solenoidlari
▶ Portlash namunasi ISO 4401 va CETOP - RP 121H
Ilova:
WE 4 tipidagi yo'nalishli klapanlar solenoid bilan ishlaydigan yo'nalishli spool vanalardir. Ular suyuqlikning boshlanishini, to'xtashini va yo'nalishini boshqaradi.
Ushbu yo'naltiruvchi valflar asosan korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytaruvchi kamondan (4) iborat.
Boshqaruv g'altagi (3) qaytaruvchi prujina (4) tomonidan markaziy yoki boshlang'ich holatda (qo'lga olingan g'altaklardan tashqari) ushlab turiladi. Boshqaruv g'altagi (3) nam pinli solenoidlar (2) orqali harakatga keltiriladi. Quvvatlangan holatda. Solenoidning (2) kuchi boshqaruv g'altakidagi (3) piston (5) orqali harakat qiladi va xuddi shu tarzda dam olish holatidan kerakli oxirgi holatga o'tadi. Shunday qilib, P dan A ga va B dan Tor P dan B ga va A dan T ga kerakli oqim sxemasi tanlanadi. Solenoid (2) quvvatsizlanganda, boshqaruv g'altagi (3) neytral holatiga qaytariladi.
Ushbu versiya 2 ta o'tish joyiga ega bo'lgan yo'nalishli valfdir va qaytib kamon (4) tomonidan joylashadi. Boshqaruv g'altakini (3) boshqarmasdan boshqarish mumkin bo'lishi uchun yopiq qo'lda o'chirish ta'minlanadi
solenoidni quvvatlantirish.
4WE 4-10B ning kesilgan ko'rinishi
