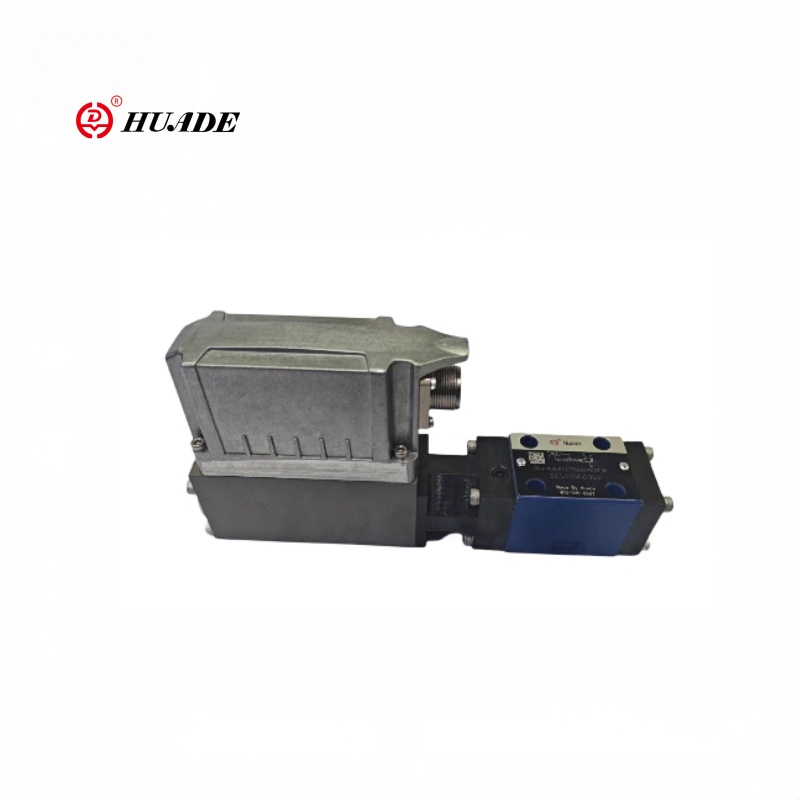

Olti yo'lning olti tomonlama operatsiya qilingan mutanosib bosimni kamaytirish Valve Drve Drebve Drebve DreBe dizayn, asosiy va 1x seriyasining asosiy yo'nalishi va javob tezligini oshirish (chastota revepti 10 soatdan ortiq bo'lishi mumkin). Olti yo'lning tuzumi quvur liniyasining murakkabligini pasaytiradi va ixcham bo'sh joylarga mos keladi. Valve Drebre 6x-1x Aqlli gidrotial tizimlarga qo'shilishi oson bo'lgan standart sanoat aloqa protokollarini qo'llab-quvvatlaydi.
| Texnik ma'lumotlar | ||
| Umumiy | ||
| Qurilish | Tajriba bosqichi | Poppartali valf |
| Asosiy bosqich | Spool valf | |
| Jonlantirish | Pozitsiya nazorati va obto'g'ul bilan mutanosib solenoid | |
| Ulanish turi | Sklote, montajni o'rnatish uchun NG6 (ISO 440103-05-05) | |
| O'rnatish joyi | Ixtiyoriy | |
| Atrof-muhit harorati | -20 ~ + 50 | |
| Og'irlik kg | 3.3 | |
| Tebranish qarshiligi, sinov holati | Maks.25g, 3 o'lchamda silkitadi (24h) | |
Xususiyatlari:
Iste'molchidagi tizim bosimini kamaytirish uchun FILE BOSHQARUV VA BIRLACHA ELGITOLLARINING BOSHQARUVLARI
▶ 3-tomon versiyasi (P-A /T), PMIN = PT
Tourtring Tasmani siqish bahoriga qarshi armatura orqali sozlanishi
▶ Boshqarish bilan boshqariladigan, minimal histerez <1%, tez javob berish vaqti, texnik ma'lumotlarga qarang
▶ Xavfsiz elektronika (solenoid oqimi i> imax imax) bilan xavfsizlikni cheklash
▶ Qo'shimchalarni qo'shish, ISO 440103-0-0-0-0-05 ga bog'lanish va teshiklarni o'rnatish uchun. Katalogchak uchastkalariga qarab belgilanadi R45053
The Din 43563-AM6-ga plug ulagichni, katalog varag'iga (buyurtma alohida) qarang
▶ O'zRIS-dagi stigger elektronika uchun ma'lumot
Ilova:
Tengal bosimni kamaytirish Valve DREVE DREVE DREBE - qurilish mashinalari, metallurgiya uskunalari, in'ektsiya metallurgiya uskunalari va o'lish mashinalari kabi murakkab ish sharoitlarini va dinamik javobni talab qiladi.
Umumiy
Drebe6X tranzion bosimni kamaytirish klapanlar uch tomonlama asosiy bosqich bilan ishlamoqda.

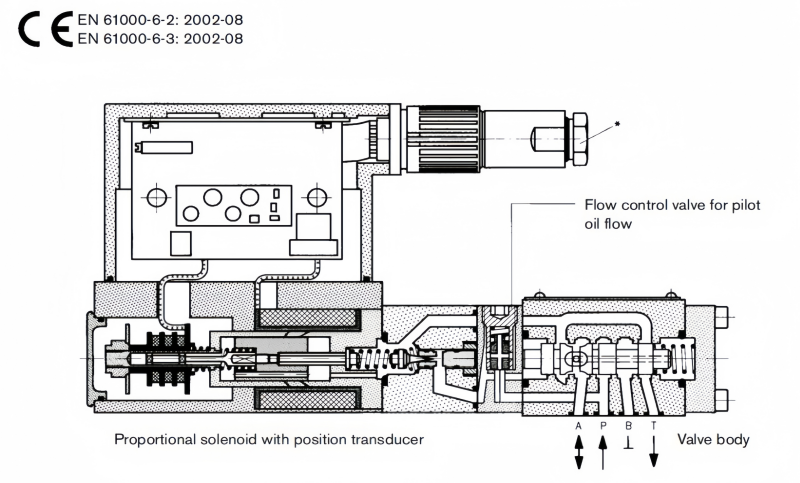

Pilot Valve (bosimli valfli valf planot bosqichida) pilot moyining boshqarilishi oqimi bilan etkazib beriladi.
Slislar pozitsiyali boshqariladigan mutanosib ravishda boshqariladigan proportal solenoid yordamida boshqariladigan proportal solenoid orqali amalga oshiriladi.
Bu klapanlar bilan (iste'molchidagi bosimning bosimi cheksiz sozlanishi va belgilangan nuqtaga nisbatan qisqartirilishi mumkin.
Asosiy printsip
Tizimga bosimni a bilan sozlash Trigger Electronics-da belgilanadi. Ushbu to'plamga asoslanib, elektronika solenoidning bahor kuchlariga qarshi pozitsiyani boshqaradi. Jonli solenid solenidi aniq bahor xarakteristik egri chizig'iga to'g'ri keladi. Pilot bosqichida oqim nazorati valfi orqali <0,6 l / min nuqtasida yog 'bilan ta'minlangan. Pilot bosimi in va tizimdagi iste'mol bosimi (ortiqcha bahori) bilan taqqoslanadi.
Baham natijalari Pamin = P t
Maksimal xavfsizlik uchun bosim cheklovi
Agar elektronikada yoriq bo'lsa, solenoid oqim (imax) belgilangan darajadan oshib ketmasligi uchun bosim belgilangan darajadan yuqori bo'lishi mumkin emas
maksimal bahor kuchlari.
