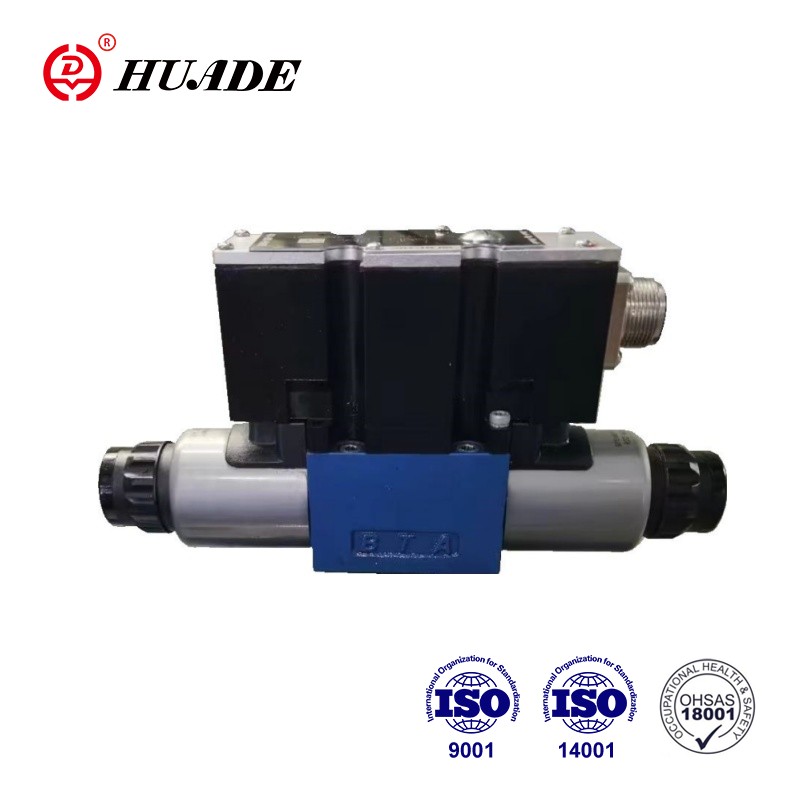

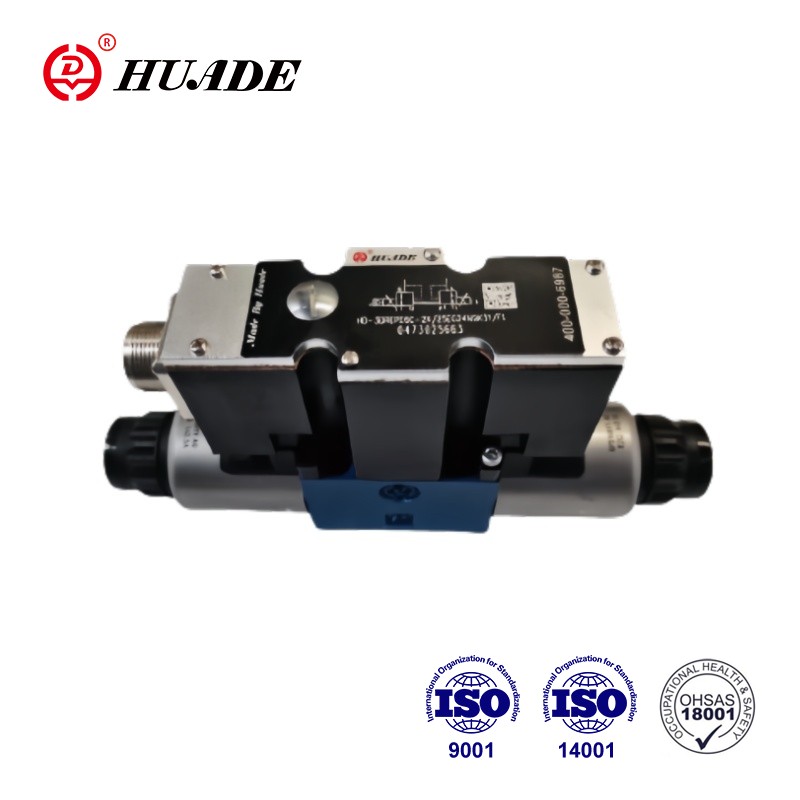

3DREPE6-2X proportsional bosim kamaytiruvchi klapan bilan solishtirganda, proportsional bosim kamaytiruvchi klapan 3DREPE6E-2X klapan o'xshash ko'rinishga va printsipga ega, ammo farq shundaki, u o'rnatilgan kuchaytirgich va interfeys A1ga ega. Solenoidlar ixtiyoriy ravishda o'rnatilgan boshqaruv elektronikasi orqali boshqariladi. Huade 3DREPE6E-2X va Rexroth bir xil sifat standartlaridan foydalanadi. Ishlash Reksrotga mos kelishi mumkin.
| Gidravlik | |||
| Valf turi | HD-3DREP | HD-3DREPE | |
| Ish bosimi diapazoni MPa | Port P | Bosim bosqichi 1.6 uchun 2 dan 10 gacha | |
| Bosim bosqichi 2,5 uchun 3 dan 10 gacha | |||
| Bosim bosqichi 4.5 uchun 5 dan 10 gacha | |||
| Port T | 0 dan 3 gacha | ||
| Maksimal oqim L/min | 15(△p=5MPa) | ||
| Filtrning nozikligi (mkm) | ≤20(afzal≤10) | ||
| Histerezis (%) | ≤5 | ||
| Takroriylik aniqligi (%) | ≤1 | ||
| Javob sezgirligi (%) | ≤0,5 | ||
| Bosimli suyuqlik | Mineral moy yoki fosfat efiri | ||
| Yopishqoqlik diapazoni mm2/s | 20 ~ 380 | ||
| Bosimdagi suyuqlik harorati diapazoni (℃) | -20~+80 | ||
| Og'irligi (kg) | 2 | 2.2 | |
| Elektr | |||
| Elektr ma'lumotlari, solenoid | |||
| Valf turi | HD-3DREP | HD-3DREPE | |
| Voltaj turi | DC | DC | |
| Nominal kuchlanish (V) | 24 | ||
| Maksimal oqim (A) | 1.5 | 2.5 | |
| Solenoid bobini qarshiligi (Ō) | 20 ℃ da sovuq qiymat | 4.8 | 2 |
| Maksimal iliq qiymat | 7.2 | 3 | |
| Boj (%) | 100 | ||
| Bobin harorati ℃ | 150 gacha | ||
| Himoya | IP65 | ||
| Elektr, boshqaruv elektronikasi | |||
| Kuchaytirgich | HD-VT-VSPA2-50-1X/T1 (1 rampa vaqti bilan) | integratsiyalashgan boshqaruv elektronikasi | |
| HD-VT-VSPA2-50-1X/T5 (5 rampa vaqti bilan) | |||
| Ta'minot kuchlanishi | Nominal kuchlanish VDC | 24 | |
| Pastki chegara qiymati V | 19 | ||
| Yuqori chegara qiymati V | 35 | ||
| joriy iste'mol | Imax A | 1.8 | |
| Impuls toki A | 4 | ||
Xususiyatlari:
▶ Bosim va oqim yo'nalishini nazorat qilish uchun to'g'ridan-to'g'ri boshqariladigan proportsional valflar
▶Markaziy ip va olinadigan lasanga ega proportsional solenoidlar orqali boshqariladi
▶Qo'lda o'zgartirish, ixtiyoriy
▶Bahorli markazlashtirilgan boshqaruv g'altak
▶O'rnatilgan elektronika, A1 interfeysi bilan HD-3DREPE turi
▶HD-3DREP tipidagi tashqi boshqaruv elektronikasi:
▶Eurocard formatida HD-VT-VSPA2-50-1X/... tipidagi analog kuchaytirgich
▶HD-VT-VSPD-1-1X/ turidagi raqamli kuchaytirgich. ..Eurocard formatida
▶Modulli dizayndagi HD-VT-11118 tipidagi elektr kuchaytirgich
▶ Vana va proportsional boshqaruv elektronlari bitta manbadan
Ilova:
Proportsional bosimni pasaytiradigan klapan 3DREP6E-2X dastgohlar, engil sanoat, metallurgiya va boshqalar kabi turli sohalarda gidravlika tizimlarini avtomatik boshqarishda keng qo'llaniladi.
3DREP6-2X tipidagi 3 tomonlama bosimni pasaytiradigan klapan to'g'ridan-to'g'ri proportsional solenoidlar tomonidan boshqariladi. Ular elektr kirish signalini proportsional bosim chiqish signaliga aylantiradilar. Proportsional solenoidlar markaziy ip va olinadigan lasan bilan boshqariladigan nam pinli DC solenoidlardir. Solenoidlar ixtiyoriy ravishda tashqi boshqaruv elektronikasi (3DREP-2X turi) yoki o'rnatilgan boshqaruv elektroniği (3DREPE-2X tipi) orqali boshqariladi.
Vana asosan quyidagilardan iborat: solenoidlar (5 va 6), korpus (1), bosim o'lchash g'altaklari (3 va 4) bo'lgan boshqaruv g'altagi (2) va ixtiyoriy o'rnatilgan valf elektroni (7).
Solenoidlar (5 va 6) quvvatsizlanganda boshqaruv g'altagi (2) siqish kamonlari orqali markaziy holatda ushlab turiladi. Solenoidlardan biriga quvvat berilganda boshqaruv g‘altakchasi (2) bevosita ishga tushadi.
Masalan, solenoidni (5) quvvatlantirish orqali: bosim o'lchash g'altagi (3) va boshqaruv g'altagi (2) elektr kirish signaliga mutanosib ravishda o'ngga siljiydi. P dan B ga va A dan T ga ulanish progressiv oqim xususiyatlariga ega bo'lgan teshik shaklidagi kesmalar orqali amalga oshiriladi.
Solenoidning (5) quvvatsizlanishi: boshqaruv g'altagi (2) siqish kamonlari orqali o'zining markaziy holatiga qaytariladi. O'rta holatda A va B ga T ulanishlari ochiladi, shuning uchun bosimli suyuqlik tankga erkin oqishi mumkin. Ixtiyoriy qo'lni bekor qiladi (9 yoki 10), solenoidni quvvatlantirmasdan boshqaruv g'altagini (2) siljitish imkonini beradi.
2-pozitsiyali valfning ushbu versiyasining vazifasi asosan 3-o'tish holatiga ega bo'lgan valf bilan bir xil.
Biroq, ikkita pozitsiyali klapanlar faqat elektromagnit 5 yoki 6 bilan o'rnatiladi. Ikkinchi solenoid o'rniga vilka (11) o'rnatilgan.
3DREP6E-2X proportsional bosim kamaytiruvchi valfning belgilari
Boshqa proportsional valflar bilan birgalikda ishlatiladi
Kombinatsiyalangan valfning to'plami
