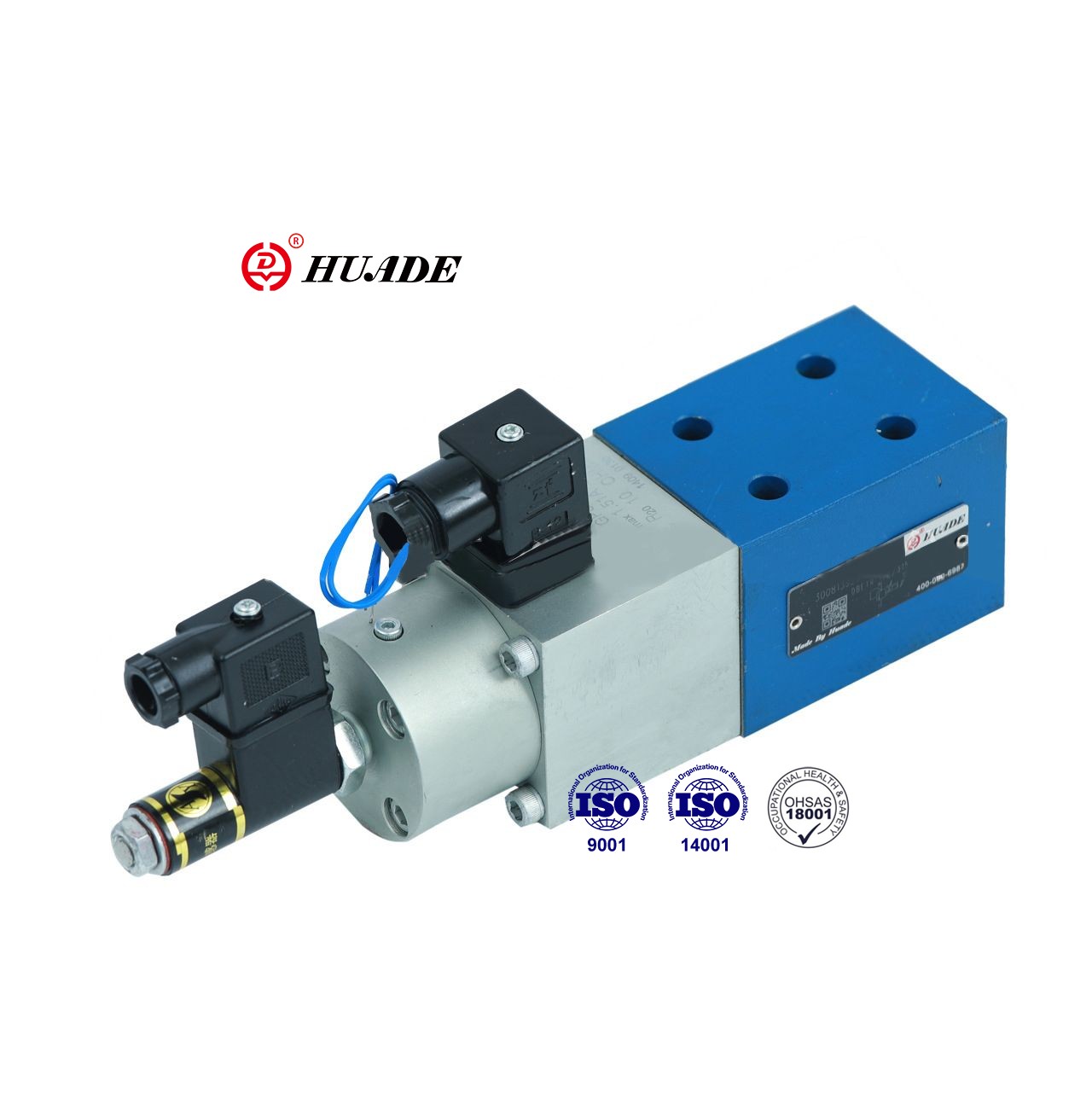

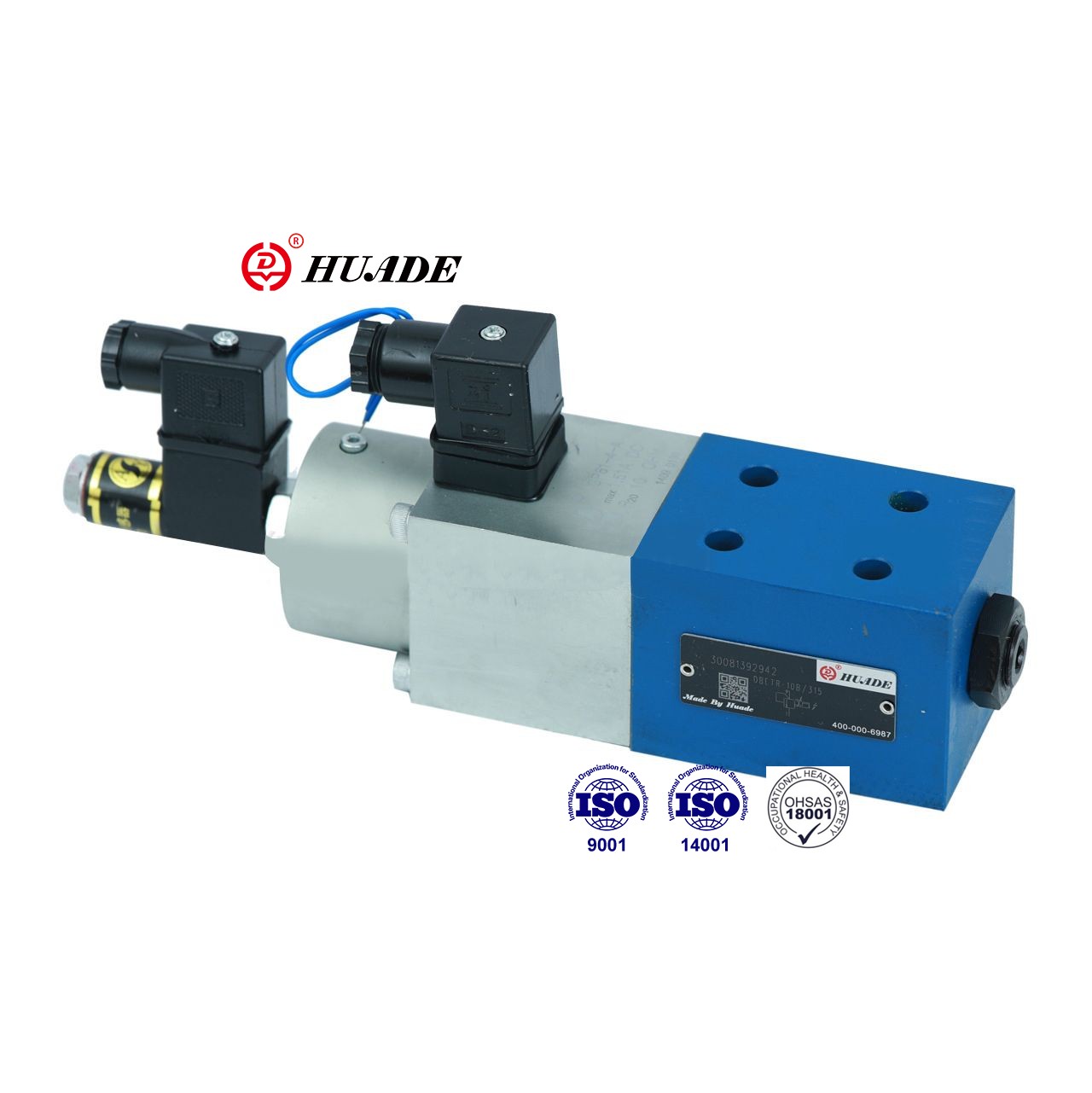

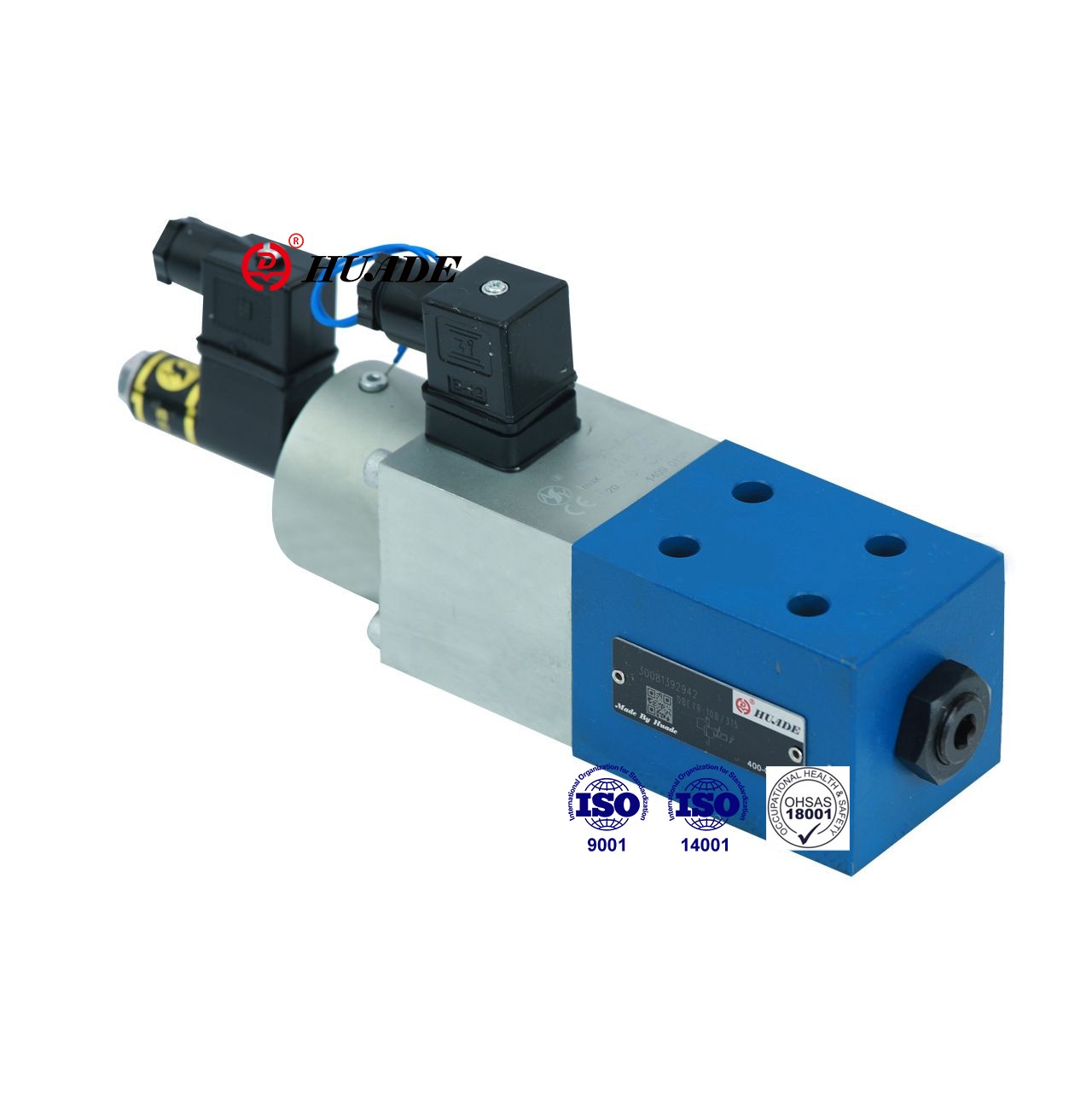

Ushbu mutanosib bosim o'chirish valfi DBETR bosimni elektr buyruq qiymatiga mutanosib ravishda tartibga soladi. DBTR valfi uzoqdan qo'mondon tizimi bosimiga ega bo'lgan yopiq tizimlarda keng qo'llaniladi. Huade DBETR klapanlari Rexroth mahsulotlari bilan bir xil standartlardan foydalanadi. Ushbu proportsional bosim valfi DBETR bir xil seriyadagi mahsulotlarni almashtirishi mumkin va narxi nisbatan arzon.
| Gidravlik | |||
| Maks. sozlanishi bosim (MPa) | Bosim bosqichi 2,5 MPa | 2.5 | |
| Bosim bosqichi 8,0 MPa | 8 | ||
| Bosim bosqichi 18,0 MPa | 18 | ||
| Bosim bosqichi 31,5 MPa | 31.5 | ||
| Min. sozlanishi bosim (MPa) | (xarakterli egri chiziqlarga qarang) | ||
| Maksimal ish bosimi (MPa) | port T (bosim sozlamalari bilan) | 0.2 | |
| port T (bosim sozlanmasdan) | 10 | ||
| port P | 31.5 | ||
| Maksimal oqim (L/min) | Bosim bosqichi 25 | 10 | |
| Bosim bosqichi 80 | 3 | ||
| Bosim bosqichi 180 | 3 | ||
| Bosim bosqichi 315 | 2 | ||
| Kontaminatsiya darajasi (mkm) | ≤20 (10-tavsiya) | ||
| Histerezis (%) | Maks.dan < 1 sozlanishi bosim | ||
| Takroriylik (%) | Maksimal o'rnatiladigan bosimdan < 0,5 | ||
| Chiziqlilik (%) | 180; Bosim bosqichi 3 dan 18 MPa gacha | ≤ 1,5 maksimal o'rnatiladigan bosim | |
| 315; Bosim bosqichi 6 dan 31,5 MPa gacha | |||
| Odatdagi farq (%) | Vana | ± 3 maksimal. sozlanishi bosim | |
| Elektr nazorati | ＜0,5 | ||
| Bosqichli javob 0 dan 100% gacha (ms) | Javob vaqti (Pmin-Pmax) | Javob vaqti (Pmax-Pmin) | |
| Bosim bosqichi 2,5 va 18MPa 0 dan 100 gacha | 100 | 50 | |
| Bosim bosqichi 31,5MPa 0 dan 100 gacha | 150 | 100 | |
| Bosimli suyuqlik | Mineral moy (NBR muhri uchun), Fosfat esteri (FPM muhri uchun) | ||
| Yopishqoqlik diapazoni (mm2/s) | 2,8 dan 380 gacha | ||
| Bosimli suyuqlik harorati diapazoni (°C) | -20 dan +70 gacha | ||
| O'rnatish pozitsiyasi | ixtiyoriy | ||
| Og'irligi (kg) | 4 | ||
| Elektr | ||||
| Bog'langan kuchaytirgich | VT-5003S30 | |||
| Ta'minot kuchlanishi | DC | |||
| Bobin qarshiligi (Ō) | 20 ° C da sovuq qiymat | 10 | ||
| Maks. issiq qiymat | 13.9 | |||
| (Ish holati) Majburiyat | Uzluksiz | |||
| Bosim suyuqlik harorati (°C) | +50 | |||
| Kuchaytirgich kuchlanishi | to'liq sayohat | 24±10% | ||
| uchta elektr manbasini almashtiring | 24 dan 35 gacha | |||
| Maks. quvvat sarfi (VA) | 50 | |||
| 20 ° C da bobin qarshiligi (Ō) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivlik (transduser) (mH) | 6 dan 8 gacha | |||
| Osilator chastotasi (transduser) (KHz) | 2.5 | |||
| DIN 40 050 bo'yicha himoya | IP65 | |||
Xususiyatlari:
▶Past histerezis
▶Yaxshi takrorlanuvchanlik,
▶Bahorning oldingi kuchlanishining elektr yopiq halqa holatini boshqarish
▶Induktiv pozitsiya o'zgartirgich bilan proportsional solenoid ishga tushirish (bosim muvozanatli)
▶Bir manbadan klapan va elektron boshqaruv
Ilova:
DBETR proportsional bosim o'chirish valfi engil sanoat, stanoklar, metallurgiya va boshqalar kabi turli sohalarda keng qo'llaniladi.
Vana asosan korpusdan (1), induktiv pozitsion transduserga ega proportsional solenoiddan (2), valf o'rindig'idan (4) va klapan klapanidan (5) iborat.
Bosim potansiyometrning buyruq qiymatini (0 dan 9 V gacha) sozlash orqali o'rnatiladi. Buyruqning qiymatini sozlash elektron boshqaruv elementlari va proportsional solenoid (2) orqali siqish kamonining kuchlanishiga olib keladi. Siqilish kamonining (6) kuchlanishi, ya'ni prujina plitasining (7) holati induktiv pozitsion transduser (3) bilan aniqlanadi. Buyruqning qiymatidan har qanday og'ishlar yopiq pastadir pozitsion nazorati tomonidan tuzatiladi.
Ushbu printsipdan foydalanish solenoid ishqalanish ta'sirini yo'q qiladi.
Afzalliklari:
- Past histerezis
- Yaxshi takrorlash qobiliyati
DBETR proportsional bosim o'chirish klapanining belgilari
