Minuzing kranlaridan ertangi osmono'par binolar, hayotni tejaydigan tibbiy asboblar, gidravlik quvvat birligi (HPUS) bizning zamonaviy dunyomizni elektr energiyasini oshiradi. Ushbu ajoyib mashinalar oddiy mexanik energiyani to'xtovsiz gidrotik kuchga aylanib, mumkin bo'lmagan holga keltirib chiqaradi.
Gidravlik stantsiya - shuningdek, gidravlik elektr stantsiyasi, HPU tizimi yoki gidrotik nasos stantsiyasi - bu faqat sanoat uskunalari emas. Bu odamlar sonining kaltaklangan yuragi, odamlar tog'larni siljitishga imkon beradi va bizning kelajagimizni shakllantiradigan aniq vosita.
Ushbu keng qamrovli qo'llanmada biz ushbu injiniring mo''jizasi orqasida sirlarni ochamiz. Siz intizorlik bilan shug'ullanuvchi muhandis, qiziquvchan talaba yoki bilimingizni chuqurlashtirishni istaysizmi, siz gidrotexnik stantsiyalar qanday inqilobsizlik va olib borilayotganini bilib olasiz.

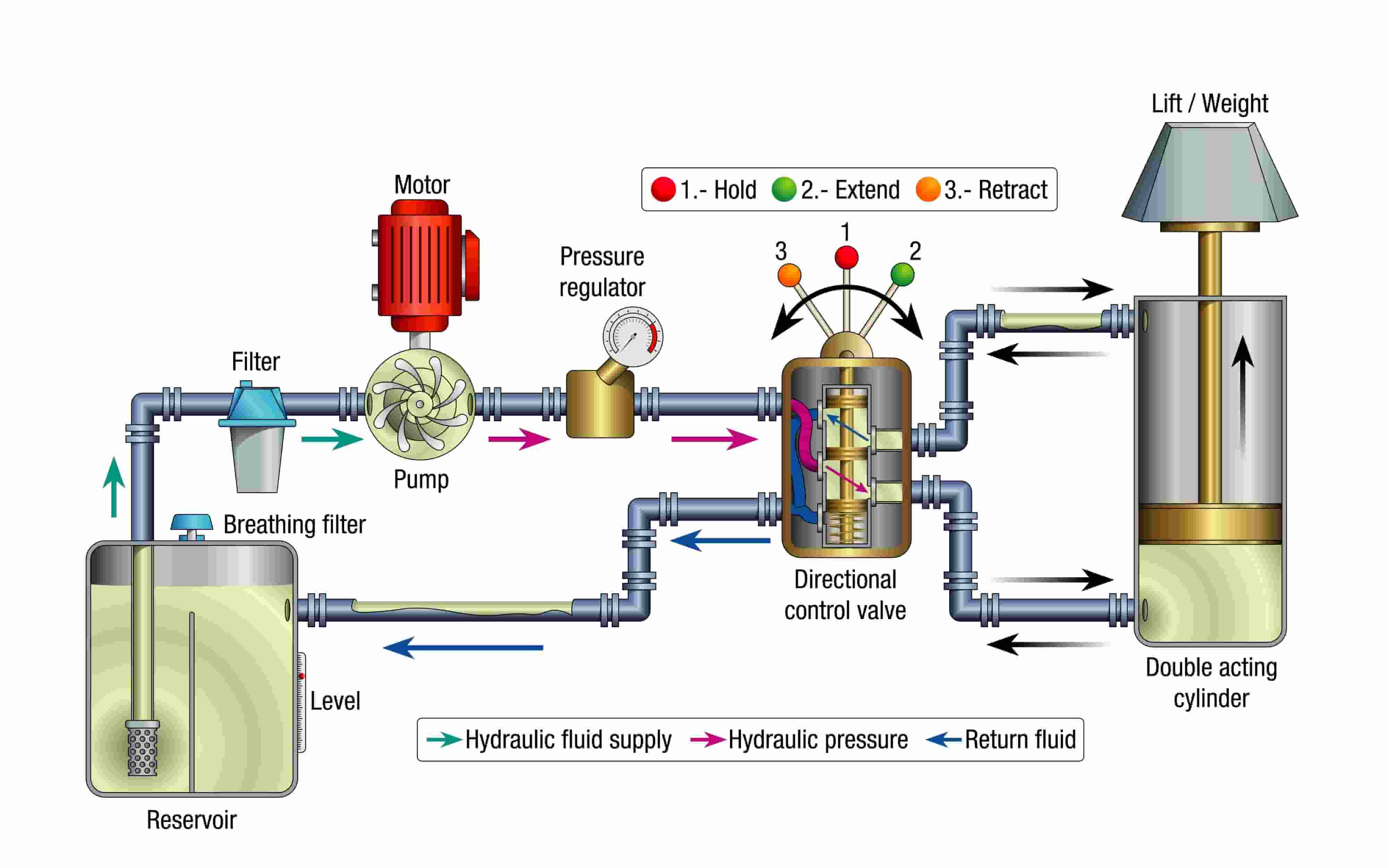

Gidrotexnik stantsiya - bu suyuqlik (odatda moyli neftni) gidravlik asbob-uskunalarga ta'sir qilish uchun yuqori bosim ostida bo'lgan to'liq quvvat tizimidir. Bu kuchli suv nasosiga ega, ammo sizning bog'ingiz uchun suv quyish o'rniga, og'ir texnikani elektr energiyasiga olib boradi.
Gidravlik stantsiya birgalikda ishlaydigan bir nechta asosiy qismlarni o'z ichiga oladi:
- Bosimni yaratish uchun nasos
- Nasosni ishlatish uchun vosita
- Gidravlik suyuqlikni saqlash uchun tank
- Oqim va bosimni boshqarish valular
- Suyuqlikni toza saqlash uchun filtrlar
Gidrotlik nasos stantsiyalari zamonaviy sanoatning hamma joyida, chunki ular juda g'ayrioddiy narsani taklif qilishadi - ajoyib kompakt to'plamda juda ajoyib kuch. Bu erda nepu tizimlari qanday ishlashimizni inqinqo'llashmoqda:
- Yuqori quvvat manbai:Kichik gidravlik stantsiya mashina ko'tarish yoki tonna materiallarni ko'tarish uchun etarlicha kuch yaratishi mumkin.
- Aniq nazorat:Operatorlar tezlikni va kuchni ajoyib aniqlik bilan boshqarishi mumkin - nozik operatsiyalar uchun juda mos keladi.
- Ishonchlilik:Yaxshi saqlanadigan gidrotexnik stantsiyalar yillar davomida katta muammosiz ishlaydi.
- Valolatlik:Bitta gidravlik stantsiya bir vaqtning o'zida bir nechta uskuna uskunalarini quvvatlantirishi mumkin.

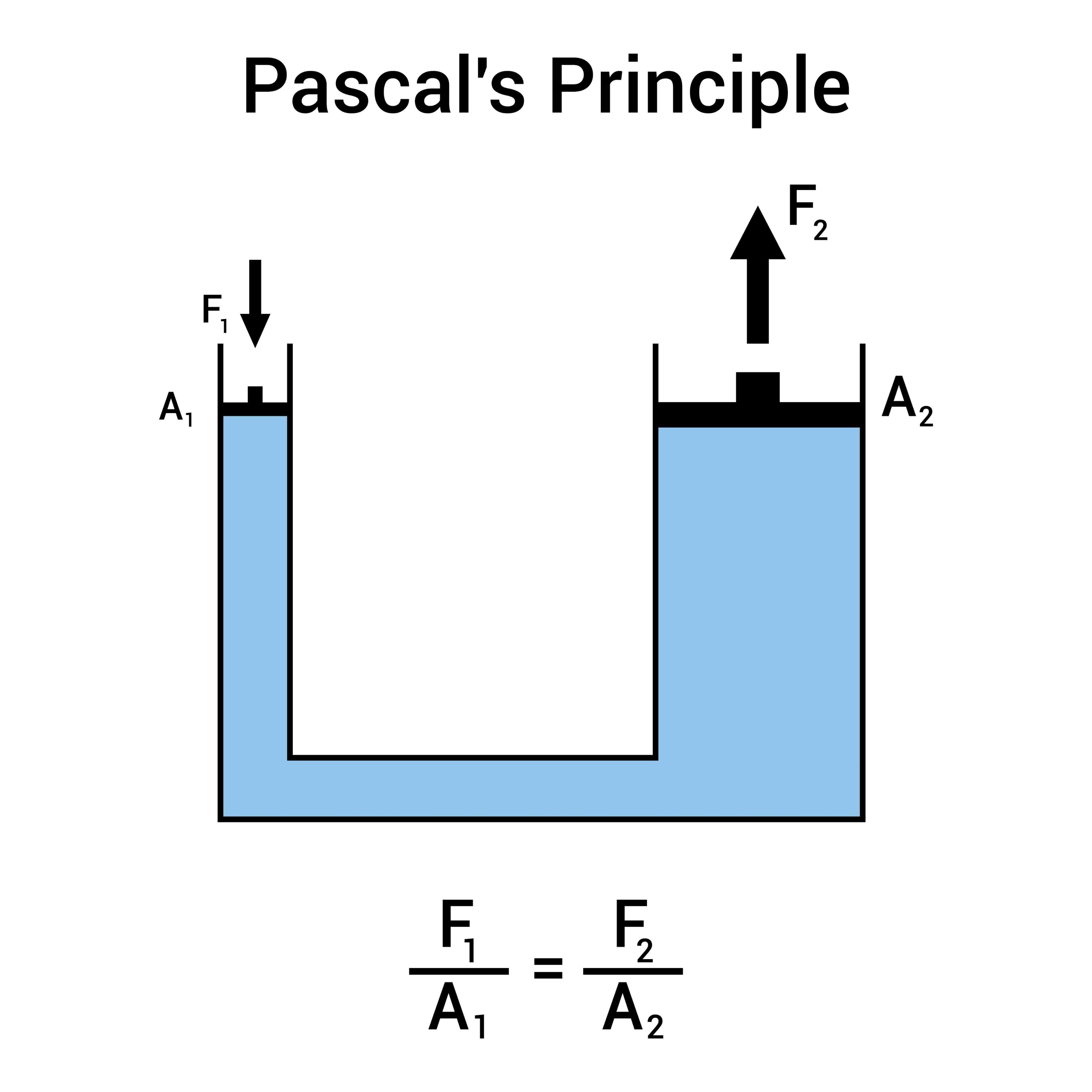

Barcha gidrotexnik tizimlar Paskal qonuni tufayli Frantsuz olimining Blez Paskal tomonidan 1600 yillarda kashf etilgan. Ushbu Qonunda aytilishicha, agar siz cheklangan suyuqlikka (yopiq tizimdagi moy kabi) bosim o'tkazsangiz, bu bosim barcha yo'nalishlarda teng darajada tarqaladi.
Mana buni tushunishning oddiy usuli: Sizda suv balon borligini tasavvur qiling. Bir qismni siqib chiqarganingizda, bosim balon ichidagi hamma joyda teng bo'ladi. Gidrotexnik tizimlar ushbu printsipdan quvvatni uzatish uchun foydalanadilar.
Haqiqiy sehr gidravlik tizimlar ko'payganda sodir bo'ladi. Qanday qilib:
Agar sizda ikkita ulangan silindr bo'lsa - bir kichik va bitta katta - va siz kichkina tomondan pastga tushasiz, katta kishi ko'proq kuch bilan itaradi. Savdo - bu katta tsilindr qisqa masofani bosib o'tadi.
Misol:Agar katta tsilindr kichikroqdan 10 baravar ko'proq hosil bo'lsa, u 10 baravar ko'proq narsani ishlab chiqaradi. Ammo bu faqat 1/10-ni uzoqroq harakat qiladi.
Shuning uchun gidravlik jakchalar og'ir qo'l nasosi bilan og'ir mashinalarni ko'tarishi mumkin!
Gidravlik tizimlarda ishlatiladigan suyuqlik shunchaki suyuq emas. Bu maxsus xususiyatlarga ega:
- Siqish bo'lmagan:Havodan farqli o'laroq (osongina siqilgan), gidravlik moyni siqmaydi. Bu siz yaratgan barcha bosimni to'g'ridan-to'g'ri ishlashga topshirishni anglatadi.
- Moylash:Suyuqlik, shuningdek, barcha harakatlanuvchi qismlarni maydalash, kiyish va ko'z yoshlarini kamaytiradi.
- Issiqlikni uzatish:Bu issiq komponentlardan issiqlikni olib yurishga yordam beradi.
- Barqaror:Yaxshi gidravlik suyuqlik bosim va issiqlik ostida osonlikcha buzilmaydi.
Gidravlik nasos
Nasos har qanday gidravlik stantsiyasining yuragi. Bu tankdan gidravlik suyuqlikni so'radi va uni yuqori bosim ostida itaradi. Uchta asosiy tur mavjud:
- Tishli nasoslar:Oddiy, ishonchli va arzon. Asosiy dasturlar uchun yaxshi.
- Vane nasoslari:Tinch va samaraliroq. O'rtada talabnomalarda ishlatiladi.
- Piston nasoslari:Eng kuchli va aniq. Og'ir va yuqori bosimli ish uchun ishlatiladi.
Elektr motor yoki dvigatel
Bu nasosni ishlatish uchun mexanik kuchni ta'minlaydi. Aksariyat gidravlik stantsiyalari elektr motorlaridan foydalanadi, chunki ular:
- Boshqarish oson
- Tozalang (chiqinmaydi)
- Ishonchli
- Ko'p sonli o'lchamlarda mavjud
Portativ birliklar yoki ochiq ishlar uchun benzin yoki dizel dvigatellari keng tarqalgan.
Gidravlik tank (suv ombori)
Tank gidravik suyuqlikni saqlaydi va bir nechta maqsadlarga xizmat qiladi:
- Nasosga suyuqlik etkazib berishni ta'minlaydi
- Havo pufakchalarini suyuqlikdan ajratishga ruxsat beradi
- Suyuqlikni sovutishga yordam beradi
- Ifloslantiruvchi moddalar paydo bo'lishiga imkon beradi
Tank hajmi odatda daqiqada nasos oqimining tezligiga 2-3 marta teng bo'ladi.
Bosimni engillashtirish valfi
Bu muhim xavfsizlik komponenti. Bosim juda yuqori bo'lganda, ushbu val tizim tizimga zarar etkazilishining oldini olish uchun avtomatik ravishda ochiladi. Bu bosimli pishirgichda xavfsizlik klapaniga o'xshaydi.
Yo'nalishni boshqarish variantlari
Bu klapan suyuqlik oqimi oqadi. Ular quyidagilar bo'lishi mumkin:
- Silindrni uzatish uchun suyuqlikni yuboring
- Silindrni olish uchun teskari oqim
- Pozitsiyani ushlab turish uchun oqim
- Tizimning turli qismlariga to'g'ridan-to'g'ri oqim
Oqim nazorati valflari
Bular gidravlik aktuatorlarning tezligini boshqaradigan suyuqlik oqimini qanday boshqarishini tartibga soladi. Ko'proq oqim tezroq harakatni anglatadi.
Filtrlar
Toza suyuqlik gidravlik tizimlar uchun zarurdir. Filtrlar o'chirildi:
- Axloqsizlik va qoldiqlar
- Metall zarralar
- Suvning ifloslanishi
- Kimyoviy parchalanish mahsulotlari
Bosimli o'lchagichlar
Ushbu ko'rsatuvni bir qarashda ko'rsatadi. Operatorlar ulardan foydalanishadi:
- Normal ishlashni kuzatib borish
- Muammolarni erta aniqlash
- Tizimning ishlashini sozlang
Harorat sensorlari
Ish paytida gidravlik suyuqlik qizib ketdi. Harorat sensorlari haddan tashqari qizib ketishiga yordam beradi:
- Sovutish tizimlarini qo'zg'atish
- Muammolar haqida ogohlantirish operatorlari
- Agar kerak bo'lsa, avtomatik ravishda o'chirish
Elektron boshqaruvchilar
Zamonaviy gidravlik stantsiyalar ko'pincha kompyuterni boshqarish vositalarini o'z ichiga oladi:
- Ishni avtomatik ravishda optimallashtirish
- Masofaviy monitoringni taqdim eting
- Operatsion ma'lumotlarga kiring
- Oldindan buyurtma berishni yoqish
Suyuqlikni to'liq safar orqali amalga oshirishda gidravlik stantsiya qanday ishlashi osonroq:
1-qadam: suyuqlik qabul qilish
Gidrotlik nasosni so'mdan so'rg'ichli sistema orqali tankdan suyuqlikni tortadigan assimilyatsiyani keltirib chiqaradi. Bu shtamger nasosga zarar etkazadigan katta zarralarni ushlaydi.
2-qadam: bosish
Nomila suyuqlikni siqadi va uni yuqori bosimda tizimga itaradi. Bosim og'irlikdagi cheklovlar uchun yorug'lik uchun 1000-1 yoki undan ko'proqgacha bo'lgan 500 psi oralig'idan iborat bo'lishi mumkin.
3-qadam: oqim nazorati
Bosiqli suyuqlik uni kerak bo'lgan joyda boshqaradigan boshqarish varag'idan oqadi. Ushbu klapanlar yo'l bilan boshqaruvchi kabi gidravlik suyuqlik uchun harakat qilishadi.
4-qadam: Ishning ishlashi
Gidravlik energiyasi foydali ishlarni bajarish uchun motorli energiya bilan ta'minlanadigan gidravlik aksiyalar (silindriya yoki motorlar) ga tegizdi.
5-qadam: Qaytish oqimi
Ishni amalga oshirgandan so'ng, suyuqlik qaytib keladigan filtrlar orqali tankga oqib chiqadi. Ushbu filtrlar ish tsiklida olingan har qanday ifloslanishni qo'lga kiritadilar.
6-qadam: Misol
Orqagaki, suyuqlik:
- Soviydi
- Havo pufakchalarini chiqaradi
- Zarrachalarga joylashishga imkon beradi
- Keyingi tsiklga tayyorlanmoqda
Ochiq pastadir tizimlari
Ochiq tizimlarda suyuqlik ishlatilgandan keyin to'g'ridan-to'g'ri idishga qaytaradi. Foydalar quyidagilarni o'z ichiga oladi:
- Yaxshiroq sovutish
- Oddiy dizayn
- Past narx
- Osonroq texnik xizmat
Yopiq pastadir tizimlari
Yopiq tizimlarda suyuqlik to'g'ridan-to'g'ri nasos va aktuator o'rtasida o'zgaradi. Foydalar quyidagilarni o'z ichiga oladi:
- Ko'proq ixcham
- Samaradorlik yaxshiroq
- Kamroq suyuqlik kerak edi
- Tezkor javob
Ruxsat etilgan ko'chirish tizimlari
Ushbu nasoslar har bir aylanish bilan bir xil miqdordagi suyuqlikni siljitadi. Ular:
- Oddiy va ishonchli
- Past narx
- Doimiy tezlikdagi dasturlar uchun yaxshi
- Xavfsizlik uchun bosimli relef klapanlarini talab qilish
O'zgaruvchan almashtirish tizimlari
Ushbu nasoslar ishlab chiqarish hajmini o'zgartirishi mumkin. Ular taklif qilishadi:
- Energiya samaradorligi yaxshiroq
- Avtomatik bosimni boshqarish
- O'zgaruvchan tezkor ishlash
- Yanada murakkab, ammo yanada ko'p qirrali
Elektr gidrotexnik stantsiyalar
- Fabrikalar va mahorat darslarida eng ko'p uchraydi
- Aniq tezlikni boshqarish
- Toza operatsiya (egzoz yo'q)
- Avtomatlashtirish oson
- Elektr energiyasini etkazib berishni talab qiladi
Dvigatel gidrotavik stantsiyalari
- Benzin yoki dizel dvigatellaridan foydalaning
- Portativ va mustaqil
- Ochiq / masofaviy ish uchun yaxshi
- Ko'proq texnik xizmat ko'rsatish talab etiladi
- Egzoz va shovqinni keltirib chiqaring
Statsionar gidravlik stantsiyalari
- Doimiy ravishda o'rnatildi
- Kattaroq va kuchliroq
- Bir nechta mashinalarga xizmat ko'rsatishi mumkin
- Yaxshiroq sovutish tizimlari
- Operatsion xarajatlar
Portativ gidravlik stantsiyalari
- G'ildirakli yoki qo'l bilan ko'tarilgan
- O'z-o'zini o'z ichiga olgan birliklar
- Va'zgo'ylik xizmati uchun juda mos keladi
- Hajmi va vazni bilan cheklangan
- Har bir ot kuchiga yuqori narxi
Past bosim (1000 psi ortida)
- Asosiy dasturlar uchun ishlatiladi
- Tekshiruv tarkibiy qismlari
- Sodda xizmat
- Yangi boshlanuvchilar uchun yaxshi
O'rta bosim (1000-3000 psi)
- Eng keng tarqalgan diapazon
- Quvvat va narxning yaxshi muvozanati
- Murojaatlar turli xil dasturlar
- Standart ishlab chiqarish
Yuqori bosim (3000 psi)
- Maksimal bo'shliqda maksimal quvvat
- Qimmatbaho komponentlar
- Ekspert xizmatini talab qiladi
- Og'ir ish uchun ishlatiladi
Gidrotexnik stansiyalar Elektrning son-sanoqsiz qurilishi mashinalari:
Ekskavatorlar
Gidrotexnik stantsiyalar bum, qo'l, chelak va treklarni boshqaradi. Turli xil ekskavator turli funktsiyalar uchun bir nechta gidravlik sektuman bo'lishi mumkin.
Buldozerlar
Pichoq ko'tarish, burchak va trek drayver tizimlari barcha gidravlik kuchidan foydalanadi.
Kranlar
Gidrotexnik stantsiyalar og'ir yuklarni ko'tarish va joylashtirish uchun aniq, aniq nazoratni ta'minlaydi.
Beton nasoslari
Yuqori bosimli gidrotexnik tizimlar aniq joylashish uchun uzun shlanglar orqali betonni surish.
Mashina vositalari
Gidrotexnik stansiyalar POWER:
- Metalling uchun tormozlarni bosing
- Qismlarni shakllantirish uchun gidravlik presslar
- In'ektsiya shakllantiruvchi mashinalari
- Metall kesish uskunalari
Materiallarni ishlov berish
- Forklifts ko'tarish va tlinirish uchun gidravlik stantsiyalardan foydalaning
- Konveyer tizimlari joylashtirish uchun gidravikadan foydalanadilar
- Robot tizimlari gidravlik aktuatorlarga tayanadi
Traktorlar
Zamonaviy traktorlar gidravlik quvvatdan foydalanadilar:
- Uch ochko tizimlari
- Quvvat boshqaruvi
- Nazoratni amalga oshirish
- Old oxirgi yuklar
O'rim-yig'im asboblari:Daromadlar, balans va boshqa fermer xo'jaliklari ekinlarni qayta ishlash va ishlov berish uchun gidrotalaklardan foydalanadilar.
Avtotransport liftlari
Har bir avtoulovlarni ta'mirlash do'koni gidravlik stantsiyalar tomonidan quvvatlanadigan gidravlik stantsiyalarga bog'liq.
Axlat tashish mashinalari
Gidrotexnik tizimlarni ko'tarish va ixcham mexanizmlarni quvvatlaydi.
Yuk mashinalari
Gidrotexnik stantsiyalarni yuklash uchun yuk mashinasi to'shaklarini ko'taradi va quyi quyish.
Kema uskunalari
Gidrotexnik stansiyalar POWER:
- Boshqaruv tizimlari
- Dack Cralar
- Langar shamollaslari
- Yuklarni qayta ishlash uskunalari
Offshor platformalari:Neft qurilmalari burg'ulash va quvurlarni qayta ishlash uchun katta gidrotexik tizimlardan foydalanadi.
Samolyot tizimlari
Gidrotexnik kuch quyidagicha ishlaydi:
- Qo'nish moslamalari
- Parvozni boshqarish yuzasi
- Yuk eshiklari
- Tormoz tizimlari
Gidrotexnik tizimlarning ishonchliligi ularni parvozlar xavfsizligi uchun zarurdir.
Oqim darajasi
Bir daqiqada (gpm) yoki litrda o'lchanadi, oqim tezligi aktutatorlarning qanchalik tez harakatlanishini aniqlaydi. Yuqori oqim tezroq operatsiyani anglatadi, ammo kattaroq nasos va quvvatni talab qiladi.
Operatsion bosim
Bir kvadrat dyuym (PSI) yoki bar uchun funtda o'lchanadi, bosim tizim nimani yaratishi mumkinligini aniqlaydi. Yuqori bosim ko'proq kuchni anglatadi, ammo kuchliroq komponentlarni talab qiladi.
Quvvat talablari
Gidrotexnika (HP) hisoblab chiqilishi mumkin:HP = (oqim × bosim) ÷ 1714
Bu nasosni boshqarish uchun motorni o'lchamiga yordam beradi.
Unumdorlik
Umumiy tizimning umumiy samaradorligi odatda 70-85% dan, va unga bog'liq:
- Nasos samaradorligi (85-95%)
- Avtomobil samaradorligi (90-95%)
- Tizim yo'qotishlari (klapanlar, filtrlar, liniyalar)
Yuqori quvvatli vazn nisbati
Gidrotexnik tizimlar boshqa quvvat manbalariga qaraganda bir funt uchun ko'proq quvvatni yaratadi. Bu ularni og'irlik muammosi bo'lgan mobil uskunalar uchun ideal qiladi.
Aniq nazorat
Operatorlar asosiy aniqlik bilan kuch, tezlikni va pozitsiyani boshqarishi mumkin. Ushbu aniqlik juda nozik operatsiyalar uchun juda mos keladigan gidravikani yaratadi.
Chiziqli harakat
Gidravlik silindrlar murakkab mexanik bog'liqliksiz silliq, to'g'ri chiziqni ta'minlaydilar.
Bir zumda o'zgaruvchanlik
Yo'nalish darhol to'xtatilmasdan, pardalar va uzatishlar kerak bo'lgan mexanik tizimlardan farqli o'laroq, ularni to'xtatmasdan farq qilishi mumkin.
