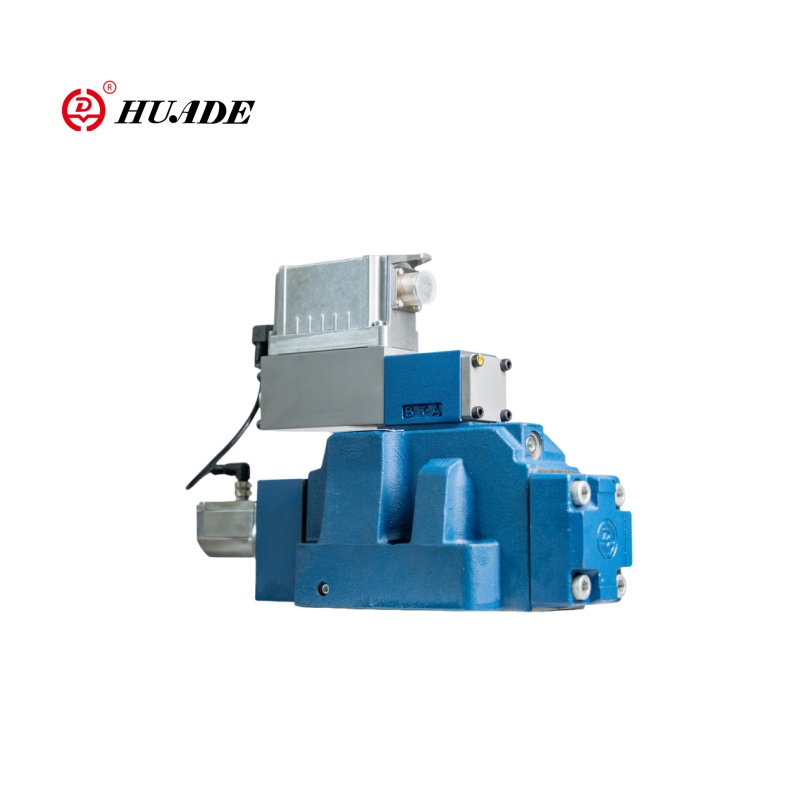

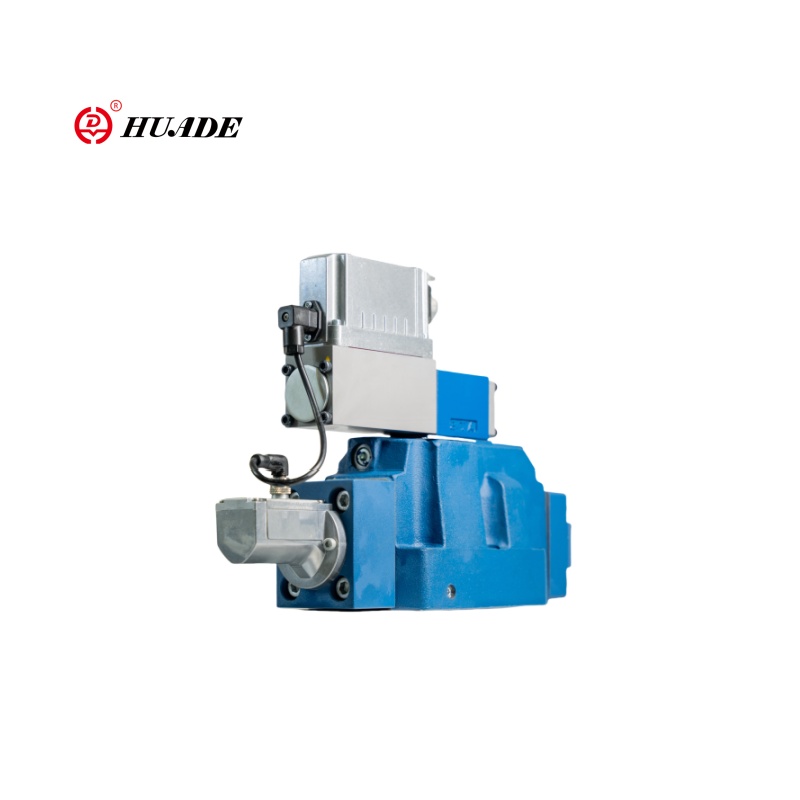

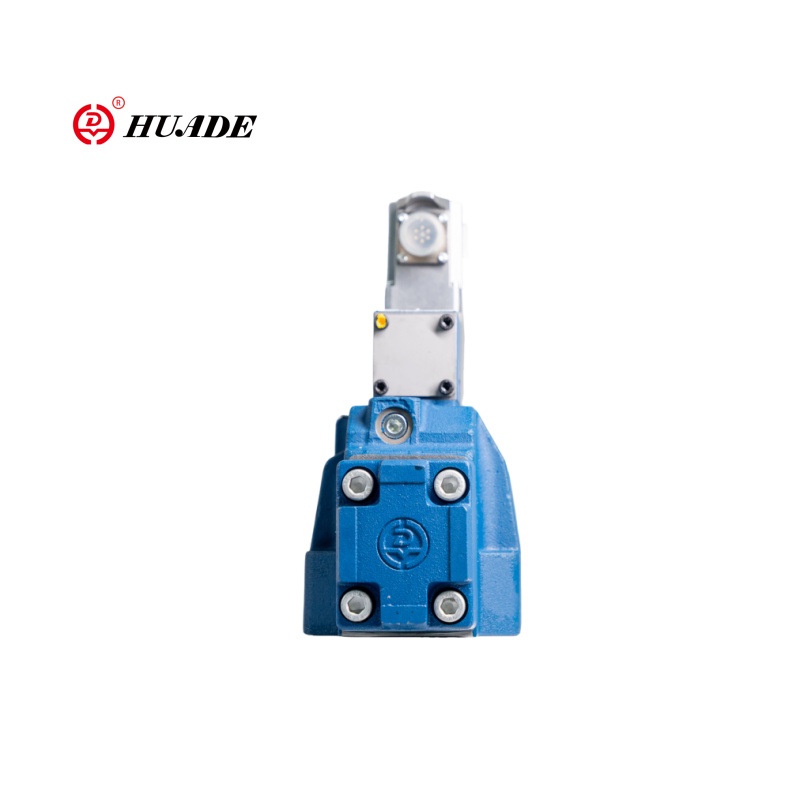

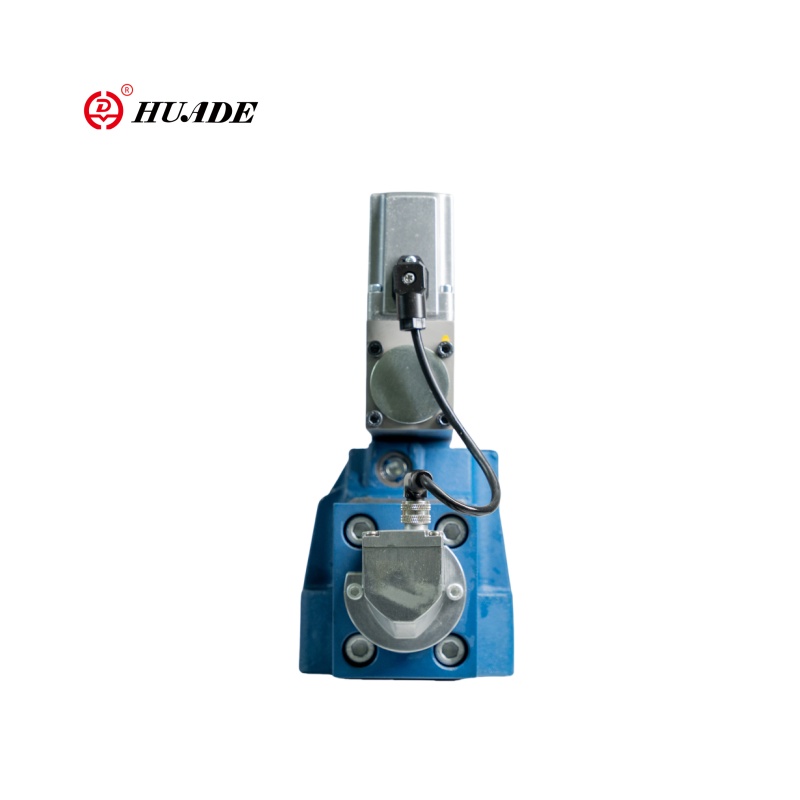

Xuade-ning mutanosib yo'nalishi 4WRE-4X - bu elektrotexnika mutanosib ravishda yo'naltirilgan kattalik (OBT bilan). Nazorat usuli - bu mutanosib solenoid + valfe yadroli lavozimining yopiq-loopni boshqarish (LVTT fikr-mulohazalar). Xuade-4x-4x tana dizayni, muhrlash texnologiyasi va solenoid spektakllari rexrot darajasiga yaqin, ammo haddan tashqari ishlaydigan sharoitlar (yuqori chastotali tebranish, uzoq muddatli uzluksiz ishlash kabi mustahkamlik) bir oz farq qilishi mumkin. Xuadning mahsulot narxi odatda xarajatlarning sezilarli ishlashi bilan rektrotdan 20% -30% past bo'ladi. Ta'minot zanjiri lokalizatsiya qilinadi, etkazib berish tsikli qisqa va savdo xizmatining keyingi javobi tez.
| Gidravlik | ||||
| O'lcham | 10 | 16 | 25 | |
| Maksimal operatsion bosim | A, b, p, p, tashqi pilot neft ta'minoti paneli | 350 | ||
| Ichki pilot neft ta'minoti paneli | 280 | |||
| Port x bar | 280 | |||
| Port t, y bar | 250 | |||
| Eng kam uchuvchi bosim (pilot nazorat valfi) bar | 10 | |||
| Maksimal oqim l / min | 300 | 800 | 1250 | |
Xususiyatlari:
▪ Ishonchli - tasdiqlangan va mustahkam dizayn
▪ Yuqori sifatli -introl spoo va tajriba nazorati valfining qisilishi
The Pilot boshqaruv klapanining boshqaruv sprasi, Jihoz o'chirilganda "bajarilmayapti" holatida
▪ Asosiy valfning boshqaruv sprasi bahorda markazlashtirilgan markaziy holatda va / yoki ofset holatida
▪ Moslashuvchan - lavozim, tezlik va bosimni boshqarish uchun mos
▪ Aniq - yuqori javob sezgirligi va kichik histerez
Ilova:
4wrle-4X mutanosib yo'nalish va 4x dinamik ko'rsatkichlarga ega, ayniqsa tezkor javob va yopiq munosabatlar talab etiladi. Xuade-4W-4W mutanosib klavi sanoatni avtomatlashtirish, dastgohlarni avtomatlashtirish, in'ektsiya shakllari, in'ektsiya shakllantiruvchi mashinalari, in'ektsiya va simulyatsiya uskunalari, muhandislik texnikasi, muhandislik texnikasi, muhandislik texnikasi va boshqalar keng qo'llaniladi.
4wrle-4x mutanosib yo'nalishi bo'yicha ishlab chiqarish ma'lumotlari
Funktsiya, bo'lim
4wve tipidagi 4Urchik aloqa va integratsiyalashgan elektronika (OBE) bo'lgan uchuvchi boshqariladigan boshqaruv boshqaruvi.
Valf kompozitsiyasi:
1PILOT CORORE va Valfli qisma tuzilishi (1)
2.-yil bahor va lavozimidagi fikrlar bilan klapan (2)
3. Kuchaytirgich (3)
Funktsiya:
Integratsiyalashgan elektronika (OBE) o'chirilgan yoki faol bo'lmaganda, pilot boshqaruv klapanining boshqaruv sporti "" bajarilmasa "pozitsiyasida bahor ishlaydi. Asosiy valfning boshqaruv sprasi bahor markazlashtirilgan markaziy holatda.
Integratsiyalashgan elektronika (OBE) Belgilangan buyruq qiymatini asosiy klapan boshqarishning asosiy qiymatiga solishtiring. Boshqarish vositalarida boshqarish Solenoidni boshqarish yoqiladi. O'zgarilgan magnit kuch tufayli, tajriba nazoratidagi spoolga nisbatan mos keladi
Bahor.
Boshqarish keskinligi orqali faollashtirilgan oqim asosiy nazoratli spulni sozlashga olib keladi. Asosiy nazorat naychasining insult / boshqaruv bo'limi buyruq qiymatiga mutanosib ravishda tartibga solinadi.
Pilot boshqaruv klapanidagi pilot yog'i port p yoki port xori orqali ichki, portlash orqali ichki, xujayra yoki tashqi portni tank orqali ichki holat orqali o'tkazish mumkin.
Solenidni o'chirish
Quyidagi xatolar yuzaga kelganda, boshqarish solenoidlar integratsiyalashgan elektronika (OBE) tomonidan ishlab chiqilgan, pilot boshqaruv spazasi uning "bajarilmagan xavfsiz" mavqeiga o'rnatiladi va asosiy valfning pilot yog'i palatalarini tushiradi. Bahorda boshqariladigan asosiy klapan boshqarmasi markaziy holatga o'tadi.
