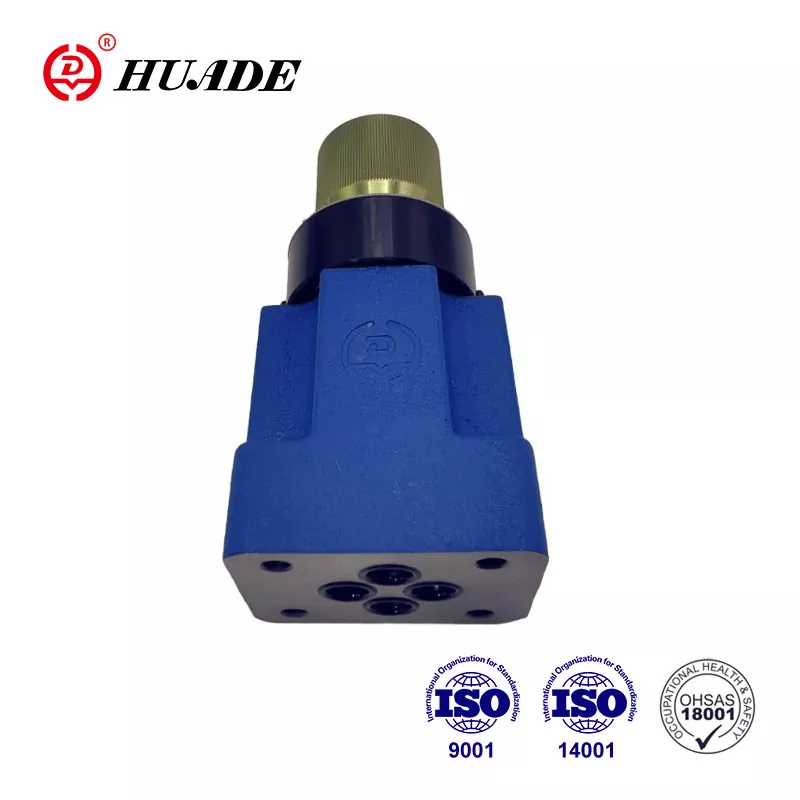

2 ta gidravlik oqim nazorati valfi: to'liq qo'llanma

2-tomonlama gidrotik oqim nazorati valyarasi - suyuqlik tuman orqali tez harakatlanadigan gidravlik tizimlarning juda muhim tarkibiy qismi hisoblanadi. Buni suv musluki kabi bir o'ylab ko'ring - suv oqib chiqayotganini nazorat qilish uchun aylantirishingiz mumkin. Gidravlik tizimlarda bu klapanlar ekskavator, in'ektsiya shakllantiruvchi mashinalari va zavod uskunalari tezligini nazorat qiladi.

Nega gidravlika tizimlarida oqim nazorati masalalari

Har qanday gidravlika tizimida uchta narsa muhimdir:

• Bosim- qancha kuch yoki kuchni olishingizni aniqlaydi
• Yo'nalish- narsalar qanday harakatlanishini boshqarish
• Oqim- Tez ishlarni boshqarish

Qanday qilib 2 ta gidrotik oqim nazorati valfi ishi?

Vananing asosiy qismlari

Har ikki 2 ta gidrotik oqim nazorati valfi bu asosiy qismlarga ega:

• Valf tanasi- Sizning gidrotik chiziqlaringizga bog'laydigan tashqi qobiq
• Gurtak ochildi- suyuqlik oqadigan kichik bo'shliq
• Boshqarish elementi- bo'shliqni kattaroq yoki kichikroq qilish uchun harakat qiladi
• Sozlash mexanizmi- Siz valfni (qo'lda tugmachasini yoki elektr signalini boshqarishga imkon beradi)
• Bahor- Valf boshlang'ich holatiga qaytishda yordam beradi

Oqim nazorati orqasida

Gidravlik suyuqlik kichkina ochilishdan o'tganda, qarshilikni keltirib chiqaradi. Ushbu gidrotik tezlikni boshqarish printsipi bu klapanlarning ishlashini anglatadi. Asosiy formula:

Bu degani:

• Katta ochilish = ko'proq oqim = tezroq tezlik
• Kichikroq ochilish = kamroq oqim = sekinroq tezlik
• Yuqori bosim = ko'proq oqim (agar ochilish bir xil bo'lsa)

Gidravlik silindrli variantlar uchun ushbu munosabatlar pistonning qanday harakatlanishini to'g'ridan-to'g'ri boshqaradi. Gidravlik vosita boshqaruv tizimlarida u aylanish tezligini aniqlaydi.

2 ta gidrotik oqim nazorati variantlari qanday turadi?

1. Oddiy gazlela klapanlar (kompensatsiyalanmagan)

Bular eng asosiy turdir. Ular qo'lda suv musluk kabi ishlaydi:

Ular qanday ishlaydi:Ochilish hajmini o'zgartirish uchun siz tugmachani qo'lda sozladingiz

Eng yaxshisi:Aniq tezlik juda muhim bo'lmagan oddiy dasturlar

2. bosim oqimini boshqarish variantlarini qoplaydi

Bular juda aqlli. Ular bosim o'zgarganda, hatto bosimning doimiyligini avtomatik ravishda sozlash uchun avtomatik ravishda moslashadi.

Ular qanday ishlaydi:Ichki atrofdagi kesmalikdagi keskin farqni o'z ichiga oladi

Eng yaxshisi:Aniq mashinalar, avtomatlashtirilgan ishlab chiqarish liniyalari

3. bosim va harorat qoplanadi

Bular eng ilg'or turidir. Ular ikkala bosim va harorat o'zgarishi uchun moslashadi.

Ular qanday ishlaydi:Harorat o'zgarishi va blokni avtomatik ravishda sozlash uchun maxsus materiallar

Eng yaxshisi:Aerosospace, sinov uskunalari, tanqidiy dasturlar

Gidravlik oqim nazorati variantini qaysi nazorat usulini tanlashingiz kerak?

Qo'lda qo'llash

Bu nima:Qo'lingiz bilan o'girgan qo'l g'ildiraklari, tugmachalari yoki vintlardek

Qachon foydalanish kerak:Avtomatik boshqarish kerak bo'lmagan oddiy mashinalar

Misollar:Asosiy uskunalar, qo'llanma presslar

Elektrni boshqarish

Solenoid klapanlar (ON / OFF)

• Funktsiya:Engil tugmacha kabi oddiy / o'chirish
• Yaxshilik:Asosiy boshlash / to'xtatish operatsiyalari
• Chekxit:Silliq tezlikni nazorat qila olmaydi

Mutanosib klapanlar

• Funktsiya:Elektr signallari (0-10V yoki 4-20ma) asosida silliq boshqarish
• Javob vaqti:50-80 Hz (ko'pchilik dasturlar uchun etarlicha tez)
• Yaxshilik:In'ektsiya shakllantirish, umumiy avtomatlashtirish

Servo klapanlari

• Funktsiya:Ultra-aniq nazorat pozitsiyasi bilan aloqa
• Javob vaqti:150-200 Hz (juda tez)
• Yaxshilik:Aerosospace, yuqori aniqlikdagi ishlab chiqarish

Ishlash taqqoslash

Boshqarish turi	Aniqlik	Tezlik	Narx	Eng yaxshi foydalanish
Qo'llanma	Past	Sekin	Past	Oddiy uskunalar
Solenoid	Past	Tez	Past	ON / OFFni boshqarish
Mutanosib	O'rta	O'rta	O'rta	Umumiy avtomatlashtirish
Servo	Juda baland	Juda tez	Baland	Tekshiruv dasturlari

O'rnatish va tizimni yaratish

2 tomonlama oqim nazorati valfi qayerda o'rnatilishi kerak?

Siz oqimlarni boshqarish klapanlarini uchta usulda o'rnatishingiz mumkin:

Kirish boshqaruvi (metr)

• Yog 'silindrga tushadi
• Ijobiy yuklar uchun yaxshi (ko'tarish kabi)
• Xavf: To'g'ri ishlab chiqilmagan bo'lsa, bo'shatishga olib kelishi mumkin

Chiqish boshqaruvi (o'lchash)

• Tsilindrdan chiqadigan moyni boshqaradi
• Salbiy yuklar uchun yaxshi (og'ir ob'ektlarni pasaytirish kabi)
• Yaxshiroq nazoratni ta'minlaydi, ammo yuqori bosim

Bobe

• Qo'shimcha yog'ni tankga qaytaradi
• Kamroq samarali, ammo sodda
• O'zgaruvchan tezlikka muhtoj bo'lgan dasturlar uchun yaxshi

Eng yaxshi ijro etish uchun dizayn maslahatlari

• Hajmi to'g'ri:Maksimal ochilishning 20-80% ishlaydigan klapanlarni tanlang
• Yog 'tozalang:To'g'ri filtrlashdan foydalaning (ISO 4406 Standart)
• Haroratni ko'rib chiqing:Haroratingizda klapan ishlayotganiga ishonch hosil qiling
• Ta'minot rejasi:Klavish va almashtirish uchun joy qoldiring

Haqiqiy dunyo dasturlari

Ishlab chiqarish uskunalari

In'ektsiya shakllantiruvchi mashinalari

• Aniq tezlikni boshqarish uchun mutanosib klapanlardan foydalaning
• Tsiklning turli qismlari uchun bir nechta tezlik bosqichlari
• Energiya tejaydi va mahsulot sifatini yaxshilaydi

Mashina vositalari

• Tez yondashuv, sekin tasma, tezkor qaytish tsikllari
• Avtomatik tezlikni almashtirish uchun CAM-operatsion klapanlar
• Sirtni tugatish va asboblarning hayotini yaxshilaydi

Mobil uskunalar

Ekskavator va yuk ko'taruvchilar

• Bir nechta funktsiyalar orasidagi oqim almashish
• Samaradorlik uchun yukni sezgir tizimlar
• Silliq operatorni boshqarish

Kranlar va ko'tarish uskunalari

• Yuklash valflari nazoratsiz tushirilishning oldini oladi
• Xavfsizlik uchun aniq tezlikni boshqarish
• Favqulodda vaziyatni pasaytirish qobiliyati

Aerokosmik va mudofaa

• Engil servo klapanlari
• Ekstremal sharoitda yuqori ishonchlilik
• Parvoz yuzasi uchun aniq nazorat

To'g'ri valfni tanlash: bosqichma-bosqich qo'llanma

Eng yaxshi ishlab chiqaruvchilar va mahsulotlar

Etakchi brendlar

Bosch Rexrot

• 2fm va 2fre seriyali klapanlar
• Aniqlik uchun sanoat standarti
• Zo'r texnik yordam

Parker Xannifin

• Rang-kodli sozlash halqalari bilan rang-barang
• Katta o'lcham va variantlar
• Dunyo bo'ylab yaxshi mavjudlik

Harbor gidrat

• DSJ va SF seriyali klapanlar
• Kulaylik integratsiya uchun modulyatsiya dizayni
• Yuqori bosimli imkoniyatlar

Ruda

• Kartrij klapanlari (SICV seriyasi)
• Kosmosni tejash dizaynlari
• Ko'p funktsiyalik imkoniyatlar

Danfoss

• PVG Druzent Drustral Valve guruhlari
• Mobil uskunalar uchun mo'ljallangan
• Mazkur echimlar

Sotib olishda nimani qidirish kerak

• Texnik xususiyatlar Sizning ehtiyojlaringizga mos keladi
• Yaxshi texnik hujjatlar
• Mahalliy xizmat va qo'llab-quvvatlash
• Oqilona qo'rqinchli marta
• Raqobat narxi
• Sizning sohangizda ishonchliligini isbotladi

Omilni boshqarish texnologiyasida kelajak tendentsiyalari

Smart Claves va IOS integratsiyasi

Zamonaviy klapanlar aqldan ozmoqdalar:

• Monitoring uchun o'rnatilgan sensorlar
• Simsiz aloqa qobiliyati
• Zaruriylik uchun bashorat qiluvchi ogohlantirishlar
• Masofaviy sozlash va monitoring

Ilg'or materiallar

Yangi materiallar klapanlar bilan shug'ullanadi:

• Kiyish uchun ko'proq chidamli
• Haddan tashqari haroratda yaxshiroq
• Uzoq davom etadigan
• Samaraliroq

Energiya samaradorligi diqqat markazida

Yangi dizaynlar:

• Energiya chiqindilarini kamaytirish
• Issiqlikni boshqarish yaxshiroq
• Yaxshilangan samaradorlik reytinglari
• Atrof-muhitga rioya qilish

Umumiy muammolar va echimlar

Muammo	Yechimi
Tezlik yuk bilan farq qiladi	Bosimni qoplash valfiga yangilanish
Yomon javob berish vaqti	Servo valf-ni ko'rib chiqing
Valflik yoki tebranish	Namozni qo'shing, tizimning qattiqligini tekshiring
Haddan tashqari issiqlik avlodi	Valfni o'lchashni tekshiring, diqqat bilan ko'rib chiqing
Nomuvofiq chiqish	Yog 'filtrini yaxshilang, eskirgan komponentlarni tekshiring

Ta'minot va muammolarni bartaraf etish

Oddiy xizmat vazifalari

• Yog 'tozaligini tekshiring- filtrlarni muntazam ravishda o'zgartirish
• Ishlash haroratini kuzatib boring- Ishlab chiqaruvchi chegaralarida saqlang
• Tashqi oqish uchun tekshiring- darhol murojaat qiling
• Sinov javob vaqti- boshlang'ich o'lchovlar bilan taqqoslang
• Calibratni boshqarish signallari- vaqt o'tishi bilan aniqlikni ta'minlash

Tomosha qilish uchun ogohlantirish belgilari

• Sluggish javobi
• Nomuvofiq tezliklar
• G'ayrioddiy shovqin
• Tashqi oqish
• Haddan tashqari issiqlik

Xarajatlarni ko'rib chiqish

Boshlang'ich xarajatlar

• Oddiy gazlela klapanlari: $ 50- $ 200
• Mutanosib klapanlar: $ 300 - $ 1,500
• Servo klapan: $ 1,000 - $ 5,000 +

Uzoq muddatli xarajatlar

• Energiya samaradorligini tejash
• Tibbiy xizmat
• Mahsulotning yaxshilanishi yaxshilandi
• Kamroq vaqt

Roi omillari

• Ishlab chiqarish tezligini yaxshilash
• Sifat izchillik
• Energiya tejash
• Ta'minotni kamaytirish

Xulosa

2 gidrotexnika tizimlarida gidrotik oqim nazorati klapanlari tomonidan gidrotiv oqimlarni boshqarish klapanlari zarur. Kalit sizning arizangiz uchun to'g'ri turini tanlash:

• Oddiy gazlela klapanlariAsosiy, arzon narxlar uchun talabnomalar uchun
• Bosimni qoplash klapanlarizchil ishlash uchun
• Servo klapanlariEng aniq aniqlik uchun

Esingizda bo'lsa, valf sizning gidravlik tizimingizning bir qismidir. Muvaffaqiyat tizimning to'g'ri dizayni, to'g'ri o'lchamli, yaxshi texnik xizmat ko'rsatish va obro'li ishlab chiqaruvchilar tomonidan sifat tarkibiy qismlarini tanlashiga bog'liq.

Noto'g'ri tanlash xarajatlari: agar siz noto'g'ri bo'lsa, nima bo'ladi

Noto'g'ri oqim nazorati valfini tanlash jiddiy muammolar va qimmat oqibatlarga olib kelishi mumkin:

Ishlash masalalari:

• Nomuvofiq tezliklar- Sizning mashinalaringiz ishonchli ishlamaydi
• Sifatli mahsulotlar- Noto'g'ri ishlab chiqarish jarayonlari
• Xavfsizlik xavfi- Mashinalarning oldindan aytib bo'lmaydigan xatti-harakati baxtsiz hodisalarga olib kelishi mumkin

Moliyaviy ta'sir:

• Energiya chiqindilari- Yaxshi mos keladigan klapanlar quvvat sarfini 15-30% ga oshirishi mumkin
• Erta uskunalar etishmovchiligi- Noto'g'ri valf o'lchamlari nasoslar, silindr va motorlar uchun haddan tashqari kiyinish sabab bo'ladi
• Ishlab chiqarish kechikishi- Adolatli gidravlik tezligi nazorati pasayish va o'tkazib yuborilgan muddatlarga olib keladi
• Ta'minot xarajatlari- Noto'g'ri valmalar ko'proq xizmat va almashtirishni talab qiladi

Tizimli muammolar:

• Issiqlik hosil qilish- samarasiz klavlar haddan tashqari issiqlik, yog 'hayotini kamaytiradi
• Nasosning shikastlanishi- Noto'g'ri oqim nazorati Nomni qaynatish yoki qizib ketishiga olib kelishi mumkin
• Gidravlik silindrli valf- yiqituvchi o'lchash shikastlanishi muhrlar va ichki oqish sabablari

Mavjud bo'lgan yangi mashina qurish yoki yangilanganmi yoki yo'qmi, ushbu asoslarni tushunasiz va gidravlik tizimingizdan eng yaxshi ko'rsatkichlarga ega bo'lishingizga yordam beradi.

Qo'shimcha manbalar

To'liq texnik ma'lumotlar uchun, maslahatlash:

• Ishlab chiqaruvchi veb-saytlar (Bosch Rexrot, Parker, HAVE)
• ISO 1219 gidravlik belgilar standartlari
• Gidrotexnika qo'llanmalar
• Arizalarni qo'llab-quvvatlash uchun mahalliy gidravlik distribyutorlar

Ushbu qo'llanma 2 ta gidrotik oqim nazorati variantlarini tushunish uchun asosdir. Maxsus dasturlar uchun har doim gidravlik muhandislar bilan maslahatlashing va ishlab chiqaruvchi tavsiyalariga amal qiling.
