Sanoat sozlamalarida gidravlikat tizimlari bilan ishlayotganingizda, yo'naltirilgan boshqaruv varaqasi sizning suyuqlik kuchingiz uchun tirbandlik nazoratchisi hisoblanadi. Bosch Rexrot 4 Biz 10-nazorat varaqasi dunyo atrofidagi fabrikalarda ishlaydigan ishlab chiqarish liniyalarini jimgina ushlab turadigan ishchilardan biridir. Ushbu muhim klapan o'nlab yillar davomida bo'ldi va muhandislar uni loyihalari uchun ko'rsatishda davom etishiga asosli sabab bor.
4we 10-boshqaruv boshqaruvi valfini har xil qiladi

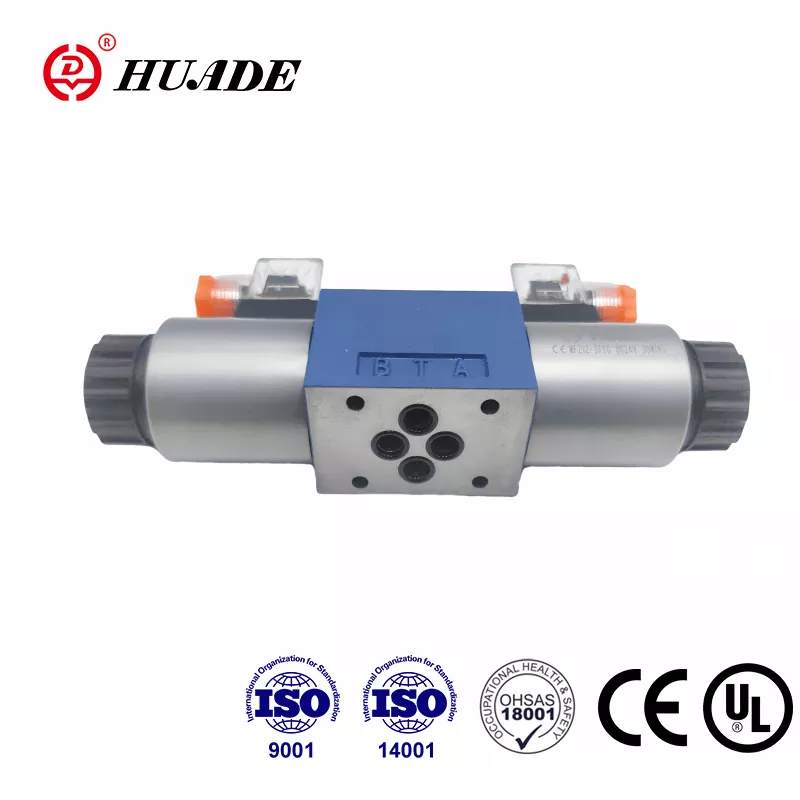

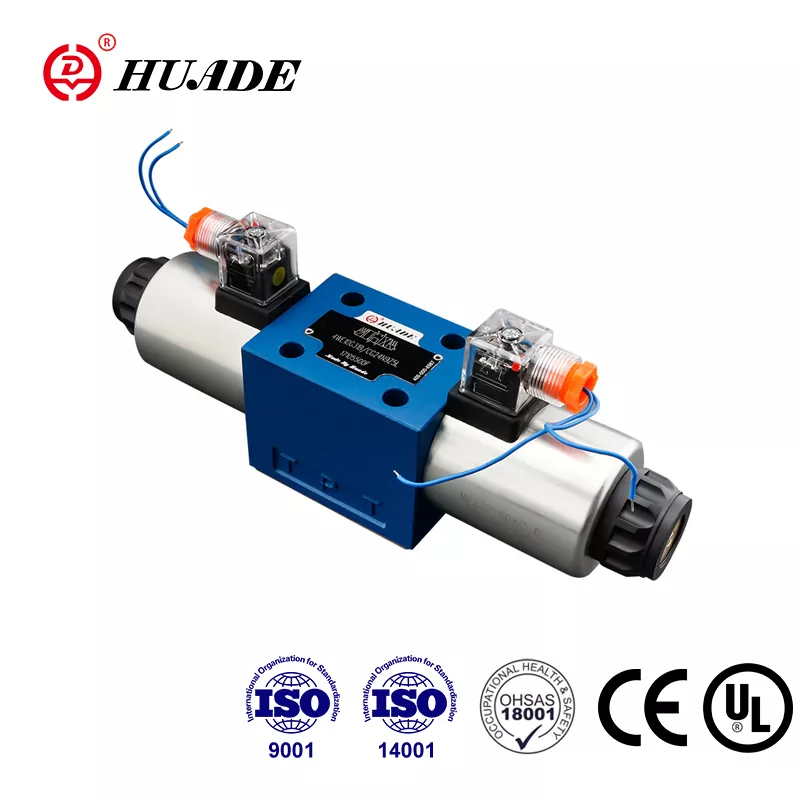

Rexrot 4we 10 j Solenoid tomonidan boshqariladigan dasturiy spulli varaq deb ataydigan narsa. Buni amalga oshirish kerak bo'lgan gidravlik moyni to'g'ridan-to'g'ri boshqaradigan elektr boshqaruvchi kalit sifatida o'ylang. "4Be" qismi bizga to'rtta asosiy port mavjudligini aytadi va u elektr bilan himoyalangan. "10" - bu Cetop 5 o'rnatilgan standartga mos keladigan NG10 o'lchamdagi NG10 ekanligini ko'rsatadi. Oxirida "j" aslida juda muhimdir, chunki u markazning o'z ahvoli pozitsiyasida o'tirganida o'zini qanday tutishini belgilaydi.
Ushbu valflik qanday farq qiladi, uning jiddiy siquvi va oqimini boshqarish qobiliyati. Biz maksimal ish stansiyalari haqida gapiramiz, bu har kvadrat dyuym uchun 5000 funtni tarjima qiladi. DC voltli versiyalari daqiqada 160 litrgacha, AC versiyalari daqiqada 120 litrni ushlab turishi mumkin. Bu raqamlar og'ir yuklarni ko'chirishga yoki katta silindrlarni ishlatishga harakat qilayotganda muhim ahamiyatga ega.
J-Nasl markazi mavqeini qanday ishlaydi
J Spool konfiguratsiyasi, ehtimol, boshqaruv boshqaruv varag'ining eng o'ziga xos xususiyati. Qachon valf o'z markazida ikkala solenoidlar bilan o'chilganda, barcha asosiy portlar bloklanadi. Nasos porti (p), ikkala ish portlari (A va B) va tankda qaytarilgan port (t) bir-biridan butunlay ajralib chiqadi.
Ushbu bloklangan markaz dizayni ma'lum maqsadga xizmat qiladi. Agar sizda gidravlik silindr bo'lsa, og'ir yukni ushlab turganda, siz uni faol boshqarmayotganingizda bu yukni siljitishni xohlamaysiz. 4Be 10 J hamma narsani o'z ichiga oladi. Nasos biron bir joyda yog 'yubormayapti va silindrni tankda qon ketishi mumkin emas. Bu uni in'ektsiya shakllantiruvchi mashinalar kabi foyda keltiradi, bu erda qoldiq tsiklining turli bosqichlarida ushlab turiladigan aniq pozitsiyangiz kerak.
Solenoidlardan birini energiya sarflaganingizda, spirtni bitta ish portiga ulash uchun spirt siljiydi, boshqa ish portini ushlab turing. Boshqa solenoidni elektrlashtiring va ulanishlar teskari. Bu to'g'ridan-to'g'ri gidravlika, ammo bloklangan markaz sizga boshqa spirt naqshlari nazarda tutilmagan statik xolding imkoniyatini beradi.
Masalan, muhim tafsilotlar
4Be 10Hi ISO 4401-05-050-05 o'rnatilgan interfeysi uchun Standartlar. Ushbu standartlashtirish, agar kerak bo'lsa, har xil ishlab chiqaruvchilardan boshqa ishlab chiqaruvchilarning boshqa NG10 klapanlari bilan almashtirishni anglatadi. To'rt m6 x 50 murvat 15 Nyuton hisoblagichlariga tortiladi. Sizga Rexrote g 66/01 kabi bir narsa sifatida belgilangan alohida o'rnatiladigan plastinka kerak.
Solenoidlar - bu Rexrot "Ho'l pin" dizayni. Elektr zilzila qurish va quruq solenoidlar bilan solishtirganda shovqin va shovqinni kamaytirishga yordam beradigan uy-joy qatori. Ushbu laklarni olib tashlash va 90 darajani olib tashlash mumkin, bu esa kosmosda mahkamlanganda yoki elektr ulanishlarini qayta yo'naltirishga muhtoj bo'lganingizda qulay bo'lgan yoki uni qayta yo'naltirishga muhtoj bo'lganingizda qulay bo'lgan. Umumiy kuchlanish variantlari 24 VDC va boshqa vekal mavjud bo'lsa-da, 120 bo'sh.
Javob vaqtlari ushbu turdagi yo'nalishni boshqarish valfi uchun hurmat qiladi. Quvvatni qo'llaganingizda, spirt taxminan 45 dan 70 millisekundga siljiydi. Quvvatni kesganingizda, bahor uni 35-45 millisekundga qaytaradi. Bular servo valf tezligi emas, ammo ular ko'p tarmoqli texnik vositalarga mos keladi.
Siz ushbu valf ishini topasiz
4we 10Hi turli xil sanoat uskunalarida juda ko'p tarqalgan. Og'ir dastgohlar vositalari uni ish stollari va shpindllarini boshqarish uchun ishlatadi. Gidravlik presslar aniq tsilindr nazorati uchun unga tayanadi. In'ektsiya shakllantiruvchi mashinalari, ehtimol eng keng tarqalgan dasturlardan biri, ayniqsa, siz hech qanday siljishsiz tonna siqilish kuchini ushlab turishingiz kerak bo'lgan keng tarqalgan mozorlardan biridir.
Oddiy in'ektsiya shaklida shakllantiruvchi boshqaruv varaqasi mog'orni ochish va yopishishni anglatadi. Inyeksiya paytida J-Nasce Center pozitsiyasi silindrli gidravlik moyini qulflaydi, hatto nasos boshqa ish bilan shug'ullansa ham, doimiy bosimni saqlaydi. Bu miltillashning oldini olish va izchil qism sifatini ta'minlaydi. Mumozni ochish vaqti kelganida, bitta solenoid yong'inlari va valfi simpektlarni qisish mexanizmini qaytarib olish uchun yo'naltirish vaqti keldi.
Valv shuningdek mobil uskunalar, qurilish texnikasi va materiallarni qayta ishlash tizimlarida ham paydo bo'ladi. Har qanday joyda sizga yaxshi ushlab turish qobiliyati va oqilona oqim stavkalari bilan yo'naltirilgan boshqaruv kerak.
Buyruq kodini tushunish
Rexrot o'z yo'naltiruvchi boshqaruv klapanlari uchun tizimli kodlash tizimidan foydalanadi va bu sizga kerakli narsani olishda yordam beradi. Oddiy to'liq model raqami 4Be 10 J3x / CG24N9Q4 ga o'xshamasligi mumkin, R900589999988.
Buni buzish: "4" to'rtta asosiy portni tasdiqlaydi. "Biz" bu elektrdan ishlaydigan yo'nalishli yo'nalishni boshqarish varaqasi ekanligini anglatadi. "10" - NG10 o'lcham darajasi. "J" bloklangan markaz bilan spirtli namunani aniqlaydi. "3x" yoki "5x" seriyani ko'rsatadi, 5'hozirgi ishlab chiqarish seriyasi mavjud. Schinetni slienoid kuchlanishiga o'xshash harflar va raqamlar (G24 24 VDC degani), muhr materiallari va turli xil variantlarni anglatadi.
Agar siz qo'shimchasida "V" ni ko'rsangiz, bu NBR muhrlari o'rniga Fkm muhrlarini bildiradi. Agar siz fkm-ni fosfat esterlarini ishlatsangiz yoki yuqori haroratda ishlayotgan bo'lsangiz. NBR muhrlari normal sanoat harorati doirasida mineral gidroavik moylar bilan yaxshi ishlaydi.
Suyuqlik talablari va filtrlash
4Be 10H, asosan, mineralga asoslangan gidrotexnik moylar uchun mo'ljallangan, ammo fosfat esterlarini to'g'ri muhrli material bilan ishlay oladi. Yopishqoqlik oralig'i juda keng, sekundiga 2,8 dan 380 kvadrat metretrgacha, nominal qayta ishlaydigan yopishqoqligi 55 daraja loydan 37 atrofida. Ishlash harorati atrof-muhit muhiti uchun minus 20 va undan ko'prog'ini 50 darajaga aylanishi kerak.
Mana, xizmat boshchiligi juda ko'p boshlanadi: suyuqlik tozaligi. Yo'nalishni boshqarish varag'idagi tozalash mikronda o'lchanadi. Biz muhim joylarda uch va o'n uch yoshli mikron orasidagi bo'shliqlar bilan gaplashamiz. Taqqoslash uchun insonning sochlari taxminan 70 mikr. Agar ifloslanish sizning gidravlik moyiga kirishga ruxsat bersangiz, bu aniqlangan zarrachalar paydo bo'lishi mumkin va spirtni yopishtirishga olib keladi.
Rexrobat filtrni 10 mikronlik yoki undan yaxshiroq holatda tavsiya qiladi. Bu sizga e'tibor bermaslik taklif emas. Qarg'ol spoolingiz sizning valfingizni siljitmasligini yoki undan ham yomonroq ekanligini anglatadi. AC Solenoidlar bilan, ayniqsa, nay naycha sinashga olib kelishi mumkin, chunki solenoid uzluksiz vazifa emas, vaqt oraliq burchiga mo'ljallangan. NAS 1638 sinfiga o'xshash narsadan so'ng, Tozalik standartlari sizni xafagarchilikni qaytaradi.
Umumiy muammolar va muammolarni bartaraf etish
4Be 10B-ga eng ko'p muammolar uchta sohaga qaytish: ifloslanish, elektr nosozlari yoki mexanik shikastlanish. Yaxshi xabar shundaki, Rexrot sizga diagnostik vositani beradi.
Agar siz yo'naltirilgan boshqaruv variantingiz solenoidni faollashtirganda siljigan bo'lsa, birinchi navbatda qo'lni bekor qiling. Chiqarish PIN kodini bosing va valf mexanik ravishda siljitishni ko'ring. Agar u qo'lda siljitsa, lekin elektr bilan emas, siz elektr muammosiga qaraysiz. Solenoid ulagichidagi kuchlanishingizni tekshiring, simni tekshiring va qo'pol qarshilikni sinab ko'ring. Agar valf hatto qo'lda harakat qilmasa, spirt odatda ifloslanishdan saqlanadi.
Noplanish muammolari o'zlarini turli yo'llar bilan e'lon qiladilar. Ba'zan valf sif qiladi, ammo markazga to'g'ri kelmaydi. Boshqa paytlarda u sekin yoki umuman yo'q. Ichki oqish yana bir alomat bo'lib, qaerga bosimni yo'qotasiz yoki ksilindrni kesib oling va qavatli markazda ham, qavatli markazda. Odatda, bu muammolar iflos yo'llar yaratib, ifloslanish yoki valfulyatsiyani gol urdi.
Elektr bilan bog'liq muammolar odatda to'g'ridan-to'g'ri. Hech qanday kuchlanish sizning simingiz va boshqaruv tizimingizni tekshirishni anglatadi. Noto'g'ri kuchlanish yoki qutb (bir dc solenoidlar uchun) valfi ishonchli tarzda siljish degan ma'noni anglatadi. Puflab yotish oppoq oksidi yoki juda kam qarshilik ko'rsatadi. Kanalni almashtirish etarli darajada sodda.
Mexanik shikastlanish kamroq keng tarqalgan, ammo bo'lishi mumkin. Buyruq buloqlari spirtni markazlashtirishning oldini oladi. Sarenoid pinlari spirtni to'g'ri itarib bo'lmaydi. Odatda bu oddiy tuzatishlar emas, balki valfni almashtirish yoki qayta qurishni talab qiladi.
O'rnatish masalalari
4we 10 J ni to'g'ri o'rnatish toza, tekis va o'rnatilgan sirt bilan boshlanadi. Yuqorida aytib o'tgan to'rt m6 murvatidan foydalanib, katoqka yoki manifolga tegirmon boltlari. Yuzaki tekislik mavzusi, chunki har bir portni muhrlaydigan ohanglar teng ravishda siqilishi kerak. Har qanday burilish yoki qoldiqlar etishmovchiliklarni yaratishi mumkin.
"Nyuton" 15-ga o'rnatilgan murvatlar, boshqa, kam emas. Juda oz va siz tashqi oqishlarni olishingiz mumkin. Joulni bog'lash uchun olib keladigan valf tanasini buzib ko'rsatishda xavf tug'diradi. Taxmin emas, moment kalitidan foydalaning.
Elektr ulanishlari ham e'tiborga muhtoj. To'g'ri voltaj terminallariga ulanganingizga ishonch hosil qiling. Valv odatda terminal chiziq yoki har bir solenoid uchun ulagichga ega, shuningdek er ulanishiga ega. Ushbu er ulanish xavfsizligi uchun majburiydir va sizning boshqaruv tizimingizda elektr shovqinini ham kamaytirishi mumkin.
Yo'nalish boshqaruvi varaqasi iloji bo'lsa, solenoidlar bilan yo'naltirilishi kerak. Bu elektr ulanishlarida namlikni to'plashni oldini olishga yordam beradi. Agar siz uni boshqacha o'rnatishingiz kerak bo'lsa, elektr terminallarini himoya qilish uchun etik yoki qopqoqlarni ko'rib chiqing.
Muqobillarni taqqoslash
4we 10 J.0 yo'nalishi va elementlari mavjud emas. Parker shunga o'xshash xususiyatlarni taklif qiladigan D3W seriyasini tuzadi. Ovozli Vikers DG4V-5 seriyasiga ega. Hydaka ko'plab dasturlarni almashtirishi mumkin bo'lgan NG10 klapan ishlab chiqaradi. Xo'sh, nega hali ham Rexrotni tanlaysiz?
Oqim quvvati - bu bitta omil. 4Be 10B-ning daqiqasida 160 litr, DC versiyalarida ba'zi raqobatchilarni chetga surib qo'yadi. Javob vaqti 45 dan 70 millisekundga qarshi kurash uchun raqobatlashadi. Olingan, aylanadigan korillar bilan nam pin solenoid dizayni amaliy ta'minot afzalliklarini taklif etadi. Rexrot, shuningdek, 4Be 10 seriyasida, shuningdek, 4Be 10 seriyasida turli xil naycha va variantlarni taklif qiladi.
Narx dono, bu klapanlar bir xil sharmarkda. Siz har qanday joyda umumiy konfiguratsiya uchun 950-1050 AQSh dollari miqdorida to'lashingiz mumkin. Ushbu narxlar qattiq tozalash va ishonchli ishlashni davom ettirishga olib keladigan injiniringni va muhandislikni aks ettiradi.
Haqiqiy farqlash ko'pincha sizning tizimingizda foydalanayotgan narsangizga keladi. Agar sizning uskunalaringiz allaqachon Rexrot tarkibiy qismlari qurilgan bo'lsa, 4BE 10 J qismlar inventarizatsiyasi va Texnik tanishishlarda mustahkamlikni oshirsa. Agar siz Parker yoki Ofon tizimlari bilan ishlayotgan bo'lsangiz, ularning ekvivalentlari yanada muammosiz qo'shilishi mumkin.
Axborot va mavjudligini bilish
4we 10 j umuman to'g'ri. R9005899988 kabi umumiy konfiguratsiyalar (24 vdc versiyasi) odatda sanoat distribyutorlarida sotiladi. Rexrotda to'g'ridan-to'g'ri sotib olishingiz mumkin bo'lgan rasmiy onlayn do'kon mavjud. Aliboba kabi sanoat ta'minoti platformalari ham haqiqiy rexrot klapanlar va mos keladigan alternativalar, garchi siz aslida nima qilishingizni tekshirishingiz kerak.
Qo'rg'oshinli marta konfiguratsiyaga qarab o'zgaradi. Bir necha kun ichida zaxiralar etkazib berilishi mumkin. G'ayrioddiy variantlar bilan maxsus buyurtmalar bir necha hafta davom etishi mumkin edi. Agar siz tanqidiy uskunalarni saqlab qolsangiz, bo'sh vaqtni ushlab turish uchun ehtiyotkorlik varaqasini ishlov berish muddati bilan solishtirganda nisbatan arzon narxni tasdiqlaydi.
3X kabi eski seriya to'xtatilganligini eslang. Agar siz 3x seriyali valfini almashtirsangiz, ushbu ishlab chiqarish versiyasi bo'lgan 5x seriyasini yangilashingiz mumkin. O'rnatish interfeysi va asosiy operatsiya bir xil bo'lib qoladi, ammo variantlar yoki ishlash xususiyatlari bo'lmaganda ozgina farqlar bo'lishi mumkin.
Buni oxirgi marta qilish
O'zingizning boshqaruv boshqaruvi variantidan maksimal hayotni olish bir necha muhim amaliyotga tushadi. Birinchi va eng muhim: toza gidravlik suyuqlik. Agar siz ishonchli xizmatni xohlasangiz, avvalroq gaplashdik. Filtrlaringizni muntazam ravishda o'zgartiring va filtr elementi orqali bosim o'tkazilishini tomosha qiling.
Ikkinchidan, j bo'linma naqshingiz aslida sizning arizangizga mos kelishini tekshiring. Agar siz yuklatilgan valfisiz o'rnatilgan joyga almashtirish nasosidan foydalansangiz, bloklangan markaz muammolarga olib kelishi mumkin. Nasos bloklangan portlarga, issiqlik va isrofgarchilikni keltirib chiqaradi. A J spoolni yuklash qobiliyatiga ega bo'lgan o'zgaruvchan almashish nasoslari yoki tizimlari bilan eng yaxshi ishlaydi.
Uchinchidan, odatiy foydalanish usuli sifatida emas, balki diagnostika paytida qo'llanmadan foydalaning. Qatlamlarni bekor qilish, kundalik mahsulot ishlab chiqarishdan tashqari, muammolarni bartaraf etish va xizmat ko'rsatish uchun bu erda. Qayta bosib o'tib, bekor qilish vaqt o'tishi bilan mexanizmga zarar etkazishi mumkin.
To'rtinchidan, tizimingizning faoliyatingiz va oqimiga e'tibor bering. Faqat 4we 105 J.350 barni va 160 litrni ushlab tura olishi mumkin, bu siz uni doimiy ravishda boshqarishingiz kerak degani emas. Amaliyot konvertining chegarasida ekstremallarga emas, balki xizmat hayotini kengaytiradi.
Va nihoyat, muvaffaqiyatsiz bo'lsa, nega bu muvaffaqiyatsiz bo'lgan yangi solenoidilga tashlamang. Kaniqalar odatda o'z-o'zidan muvaffaqiyatsiz bo'lmaydi. Ular g'oyib bo'lganligi sababli, pog'onalar qotib qolgan yoki boshqaruv tizimingizdagi elektr muammolari tufayli. Faqat alomat emas, balki ildiz sababini tuzating.
Pastki chiziq
Rexrot 4Be 10-nazorat varaqasi o'nlab yillar davomida sanoat gidrotizikasining evolyutsiyasi tashkil etadi. Bu bugungi standartlar tomonidan bu xayolparast yoki yuqori texnologiya emas, ammo u to'g'ri qo'llanilganda va saqlanib qolganda uning ishini bajaradi. Bloklangan markaz bilan j spool naqshingiz sizga ijobiy yukni ushlab turadi. NG10 o'lchami jiddiy oqim va bosimni tutadi. Solenoid dizayni muvozanatini amaliy texnik xizmat ko'rsatish bilan ishlash.
Agar siz saqlash qobiliyatini boshqarish qobiliyatiga ega bo'lgan yangi gidrotexnika tizimini loyihalashtirsangiz yoki mavjud uskunada eskirgan klapanni almashtirsangiz, 4We 10 J ni ko'rib chiqishga loyiq bo'lsangiz. Faqat to'g'ri seriyani (hozirgi ishlab chiqarish uchun 5x), to'g'ri solenoid kuchlanishini va o'zingizning suyuqligi uchun tegishli muhrli materiallarni belgilaganingizga ishonch hosil qiling. Kunduzi filtrga e'tibor bering va siz ushbu klapanlardan yillar davomida bir necha yillik ishonchli xizmatni olasiz.
Sizning rahbarlik boshqaruvi vasiyligingiz qanday ishlashini va sog'lom qolish uchun nima bo'lishi kerakligini tushunish murakkab emas. Bu shunchaki muhim tafsilotlarga e'tibor berishni talab qiladi: suyuqlik, to'g'ri kuchlanish, to'g'ri qo'llanma va muntazam ravishda texnik xizmat ko'rsatishni talab qiladi. Bu haqni oling va 4Be 10H, siz u erga borish kerak bo'lganda, ular boradigan gidravlikchalarni olib ketishadi.
