Ekskavatorlarga o'xshagan og'ir qurilish uskunalari qanchalik og'irligini bunday aniqlik bilan ko'tarishi mumkinligini hech qachon qiziqtirganmisiz? Maxfiy ko'pincha eksenel priston nasos deb nomlangan kuchli qurilmada yotadi. Ushbu ajoyib mashinalar dvigatelning yigiruvli harakatini yuqori bosimli suyuqlik oqimiga aylantiradi, bu buldozerlardan buldozerlarning samolyotlarini samolyotga aylantirishga majbur qiladi.
Ushbu qo'llanmada biz aniq izohli pistonni buzamiz, nima uchun ular juda muhim va ularni amalda topasiz. Xavotir olmang - biz hamma narsani tushunishi mumkin bo'lgan oddiy ma'noda hamma narsani tushuntiramiz.

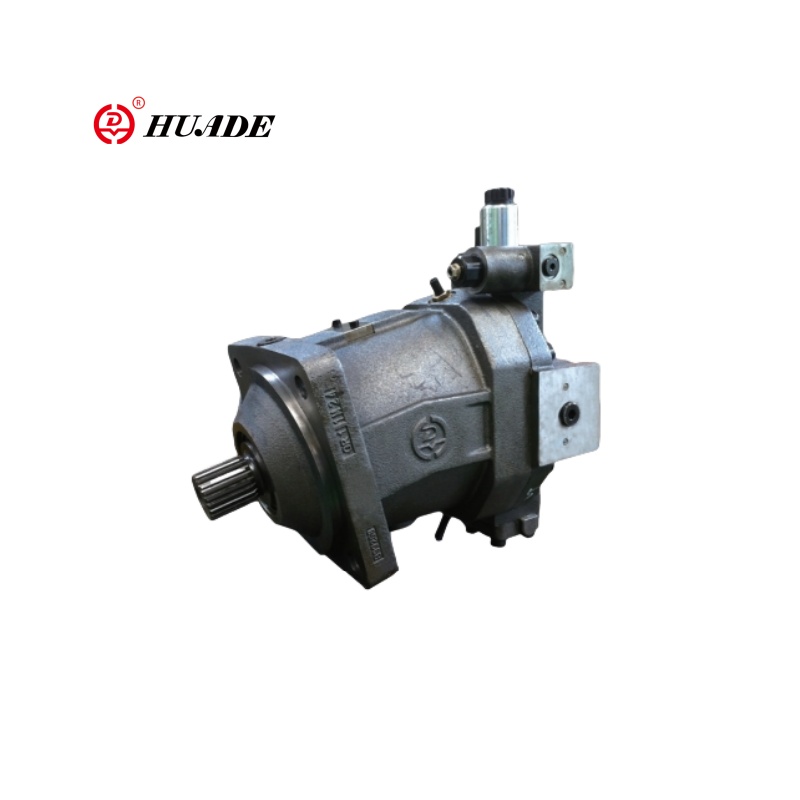

Eksel piston nasosi nima?
Eksel piston nasosi - bu yuqori bosimli suyuqlik oqimini yaratadigan gidravlik nasosning maxsus turi. Hech qachon suvdan chiqmaydigan kuchli suvli qurol kabi bir o'ylab ko'ring - mexanik energiya oladi
"Eksion" so'zi pistonni anglatadi, ichidagi pistonlar asosiy milga qarab orqaga va oldinga siljiydi. "Piston", shuningdek, avtoulov dvigatelidagi pistonlar kabi nasos harakatini yaratadigan harakatlanuvchi qismlarni anglatadi.
Ushbu nasoslar juda muhim, chunki ular mumkin:
- Juda yuqori bosimni yarating (415 tagacha - bu normal havo bosimi 415 marta)
- Ishni samarali bajarish (92% gacha)
- Nazorat oqimi aniq
- Tor joylarga moslash
Asosiy ish printsipi: barchasi qanday boshlanadi
Ek ekseniusining sehrlari oddiy tushunchadan boshlanadi: suyuqlikni siljitish uchun kameralar hajmini o'zgartirish. Bu oson qadamlarda qanday ishlaydi:
- Aylanish boshlanadi:Motor yoki dvigatelning asosiy drayveri pompaning asosiy qismini aylantiradi. Ushbu mil, bir nechta pistonni ushlab turadigan silindrli blokga ulangan (odatda aylanadagi 7 dan 11 gacha piston).
- Pistonlarni harakatga keltiradi:Silindr blokirovkalari singari, pistonlar shunchaki aylana atrofida o'tirishmaydi - ular shuningdek orqaga va orqaga o'tirishadi (bu eksenel »qismi). Bu Mashinali idelikka chaqirilganligi sababli sodir bo'ladi.
- Assimilyatsiya va bosimni yaratish:Piston orqaga chekinayotganda, u xonasida ko'proq joy yaratadi. Ushbu past bosim oqimidan suyuqlikni yutib yuboradi (somon orqali ichish kabi). Piston oldinga surganda, u yuqori bosimli suyuqlikdan suyuqlikni siqib chiqaradi.
- Uzluksiz oqim:Ko'pincha bir nechta pistonlar turli vaqtlarda ishlayotganligi sababli har doim suyuqlik beriladi. Bu bosimli suyuqlikning barqaror, kuchli oqimini yaratadi.
Ikki asosiy tur: dizaynni tushunish
Eksensali piston nasoslari ikkita asosiy navlarda keladi, ularning har biri pistonlar tayyorlash usuliga ega:
Mashplie dizayni
Bu eng keng tarqalgan tur. Tangan pechkada yotgan kvartira - endi uni burchakka egib. Bu juda muhimdir. Pistonlarning atrofiga aylanib, ular oldinga va orqaga siljishga majbur qiladigan bu egiluvchan plastinkaga qarab turishadi.
Asosiy xususiyatlar:
- Juda ixcham va engil
- Swarnate burchagini almashtirish orqali oqimni sozlash oson
- Ekskavator kabi mobil jihozlar uchun juda mos keladi
- Kamroq tebranish bilan silliq ishlash
Bent-o'q dizayni
Ushbu dizaynda, plastinkaga ega bo'lishning o'rniga, silindr bloki drayver miliga nisbatan butun silindrli blok. Tasavvur qiling, burchakda chiroqni ushlab turish - silindr bloki xuddi shu tarzda egilgan.
Asosiy xususiyatlar:
- Juda kuchli va bardoshli
- Juda yuqori bosimli dasturlar uchun juda yaxshi
- Yuqori bosim va yuqori vakuumni yaxshi tutadi
- Ko'proq bo'sh joyni egallaydi, lekin yuqori ko'rsatkichni taklif qiladi
Tez taqqoslash
| O'ziga xos xususiyat | Mashplie dizayni | Bent-o'q dizayni |
|---|---|---|
| O'lcham | Ixcham | Katta |
| Bosimni qayta ishlash | Baland | Juda baland |
| Eng yaxshisi | Mobil uskunalar | Og'ir sanoat |
| Sozlash | Juda oson | Yaxshi |
| Chidamlilik | Yaxshi | Juda yaxshi |
Nasos ichida: Kalit tarkibiy qismlari tushuntirilgan
Keling, uni ishlashga nima yordam berishini tushunish uchun eksenel Piston nasosini ko'rib chiqaylik:
Drayver mil
Bu nasosning tayanchiga o'xshaydi. U sizning motoringiz yoki dvigatelingiz bilan bog'lanadi va spetch ichiga spining kuchini o'tkazadi. Busiz hech narsa qimir etmaydi.
Silindr bloki
Bu haqda barcha pistonlarni ushlab turadigan karusel deb o'ylang. U haydovchi mil bilan aylanib, ularning barcha pistonlarini mukammal ravishda tekislashda saqlaydi.
Pistonlar
Bu nasosning ishchilari. Odatda, super kuchli materiallardan qilingan, ular nasosni yaratish uchun bir daqiqada orqaga va minglab marta siljiydilar.
Yuvmoq
Bu imo-ishora qilayotgan harakatni orqaga va boshqa harakatga aylantiradigan aqlli qismi. Ushbu komponentning burchagini o'zgartirish orqali siz nasosning qancha suyuqligi qancha miqdordagi suyuqlik ishlab chiqarishni boshqarishingiz mumkin.
Valve plitasi
Ushbu yassi diskda to'g'ridan-to'g'ri suyuqlik oqimiga ega bo'lgan buyrak shaklidagi teshiklarga ega. Bu suyuqlik pistonlar oldinga siljiganida, pistonlar orqaga tortilib, chiqishini ta'minlaydi.
Slipper Poxplar
Ushbu kichik, ammo muhim qism pistonlarni yuvishpelga bog'laydi. Ular hatto ulkan bosim ostida silliqlik bilan siljish uchun mo'ljallangan.
Aqlli boshqarish vositalari: Nasosni sozlash
Eksel Piston nasoslari haqidagi ajoyib narsalardan biri ular qanday boshqariladi:
Tezlikni boshqarish
Ko'proq oqishni xohlaysizmi? Pavozni tezroq aylantiring. Kamroq kerakmi? Sekin pastga tushing. Chiqish oqimi to'g'ridan-to'g'ri drayverning mil.
O'zgaruvchan joylashuv
Bu erda haqiqatan ham aqlli tushadi. Shishpiratura burchagini (yoki egilgan axlat pompalarida) almashtirish orqali siz pistonlar qanday sayohat qilishingizni sozlashingiz mumkin. Yanada burchak = har bir inqilob uchun ko'proq suyuqlik. Kamroq burchak = har bir inqilob uchun kamroq suyuqlik.
Bu cheksiz o'zgaruvchan uzatiladigan mashinaga o'xshaydi - siz har qanday vaziyat uchun sizga kerak bo'lgan spektaklni olishingiz mumkin.
Bosimni qoplash
Ba'zi ilg'or nasoslar o'zlarini tizimning bosimi asosida avtomatik ravishda sozlashi mumkin. Agar bosim juda yuqori bo'lsa, nasos avtomatik ravishda tizimni himoya qilish va energiyani tejash uchun o'z natijasini kamaytiradi. Bu gidravlik tizimlar uchun kruiz nazorati bilan bog'liq.
Ushbu nasoslarni harakatda topasiz
Ekaxta piston nasoslari bizning zamonaviy dunyomizning hamma joyida, garchi siz ularni sezmasangiz ham
Qurilish uskunalari
Aerospace sanoatining
Dengiz arizalar
Sanoat ishlab chiqarish
Nega ushbu dasturlar eksenel pistonini tanlaydi
- Yuqori bosimning qobiliyati: talabchan vazifalarni bajara oladi
- Aniq nazorat: Xavfsizlik va sifat uchun tanqidiy
- Ixcham o'lcham: qattiq bo'shliqlarda mos keladi
- Ishonchlilik: qat'iy sharoitda doimiy ravishda ishlaydi
- Samaradorlik: yonilg'i va energiya xarajatlarini tejaydi
Nasos turlarini taqqoslash: Axel Pistonini tanlash kerak?
Keling, pistonning boshqa oddiy turlarga qarshi qanday to'planganligini ko'raylik:
| O'ziga xos xususiyat | Eksetiel pristoni | Tishli nasos | Radial pistoni |
|---|---|---|---|
| Maksimal bosim | Juda yuqori (415 bar) | O'rta (250 bar) | Yuqori (350 bar) |
| Unumdorlik | A'lo (92% gacha) | Yaxshi (85%) | Juda yaxshi (90%) |
| O'lcham | Ixcham | Juda ixcham | Katta |
| Oqim nazorati | Aniq va o'zgaruvchini | Sobit | Cheklangan |
| Narx | Yuqori boshlang'ich | Past | O'rta |
| Parvarishlash | Mo''tadil | Past | Baland |
| Eng yaxshi foydalanish | Yuqori samarali ishlash tizimlari | Oddiy, iqtisodiy jihatdan samarali | Ixtisoslashtirilgan yuqori bosim |
Eksel piston nasoslarini qachon tanlash kerak
Sizga kerak bo'lganda ekskel piston nasosini tanlang:
- Yuqori bosim va yuqori samaradorlik
- O'zgaruvchan oqim nazorati
- Ixcham dizayn
- Uzoq muddatli ishonchlilik
- Aniq ishlash
Sizga kerak bo'lganda boshqa nasoslarni tanlang:
- Oddiy, arzon narxli echimlar (tishli nasoslar)
- Cheklangan oqim bilan ultra yuqori bosim (radial pistoni)
- Maksimal soddaligi va past parvarish (tishli nasoslar)
Ta'minot va ishonchlilik maslahatlari
O'zingizning eksenial piston nasosingizni silliq ishlashini ta'minlash uchun:
Muntazam texnik xizmat ko'rsatish
- Ifloslanish uchun gidravlik suyuqlikni tekshiring
- Exish yoki shikastlanish uchun muhrlarni tekshiring
- To'g'ri ishlashni ta'minlash uchun monitorning bosimi
- Suyuqlikni saqlash uchun filtrlarni tozalang
Ogohlantirish belgilari
Ushbu muammolarni tomosha qiling:
- G'ayrioddiy shovqin:Chiqayotgan kiyimni ko'rsatishi mumkin
- Kamaytirilgan oqim:Ichki kiyimni anglatishi mumkin
- Haddan tashqari qizib ketish:Samarali muammolarni taklif qilishi mumkin
- Suyuqlik etishmovchiligi:Odatda muhrni almashtirish kerakligini anglatadi
Maksimal umrbod
- Toza, to'g'ri gidravlik suyuqlikdan foydalaning
- Tavsiya etilgan bosim cheklovlaridan oshmang
- Ishlayotgan haroratni mo''tadillang
- Ishlab chiqaruvchining xizmat jadvallariga amal qiling
Kadrlar uchun ilg'or xususiyatlar
Zamonaviy eksenel piston nasoslari murakkab xususiyatlarga ega:
Elektron boshqaruv
- Yukni sezish:Avtomatik ravishda talabga binoan chiqadi
- Bosim chekish:Tizim tarkibiy qismlarini himoya qiladi
- Oqim almashish:Bir nechta funktsiyalar orasidagi oqimni tarqatadi
- Diagnostik monitoring:Real vaqtda ishlash ma'lumotlarini taqdim etadi
Energiya samaradorligi
- O'zgaruvchan joy almashish:Energiya chiqindilarini kamaytiradi
- Bosimni qoplash:Quvvat sarfini optimallashtiradi
- Aqlli boshqarish vositalari:Haqiqiy ehtiyojlarga moslang
- Qayta tiklash tizimlari:Energiyani suratga olish va qayta ishlatish
Eksel piston nasoslarining kelajagi
Texnologiya ushbu ta'sirchan mashinalarni yaxshilashda davom etmoqda:
Hozirgi tendentsiyalar
- Elektr-gidravlik integratsiya:Elektr va gidravlik quvvatni birlashtirish
- Iot ulanishi:Masofadan monitoring va nazorat
- Ilg'or materiallar:Uzoq muddatli komponentlar
- AI optimallashtirish:O'z-o'zini sozlashning ishlashi
Atrof-muhitning afzalliklari
- Yuqori samaradorlik:Kam yoqilg'i sarfi
- Uzoqroq umr ko'rish:Chiqindilarni kamaytirish
- Yaxshiroq boshqarish:Aniq operatsiya energiya chiqindilarini kamaytiradi
- Tozalatgichli suyuqliklar:Bioodeldali gidravlik moylar
Xulosa: Imensial pistoni nimaga bog'liq
Ekaxsion piston nasoslari juda ajoyib mashinalar bo'lib, oddiy aylanishni kuchli, boshqariladigan gidravlik energiyasiga aylantiradi. Ularning yuqori bosimi, aniq nazorat, ixcham o'lcham va a'lo darajada samaradorlik ularni zamonaviy dunyomizdagi son-sanoqsiz dasturlar uchun zarurdir.
Samolyotda uchadigan yoki aniq ishlab chiqarish natijasida ishlab chiqarilgan mahsulotlardan foydalanayotgan bo'lsangiz, siz eksenel pristoni ishidan foydalanganligingiz haqida.
Kalit takesea
- Oddiy printsip: Nasos uchun orqa va boshqa harakatga aylantirish
- Ikkita asosiy tur: Swarnate (ixcham) va egri o'qi (og'ir vazifa)
- Aqlli boshqarish vositalari: o'zgaruvchan joy almashtirish va bosimni qoplash
- Keng dasturlar: qurilish, aerokosozlik, dengiz va sanoat
- Yuqori darajadagi ishlash: yuqori bosim, samaradorlik va aniqlik
- Kelajakka tayyor: yangi texnologiyalar bilan doimiy ravishda takomillashtirish
Ko'proq ma'lumot olishni xohlaysizmi?
- Onlaynda Watchni ishlab chiqaruvchi video va animatsiyalar
- Nasoslarni harakatda ko'rish uchun savdo shouslariga tashrif buyuring
- Etakchi kompaniyalarning texnik qo'llanmalarini o'qing
- Agar siz gidravlikat tizimlari bilan ishlayotgan bo'lsangiz, qo'lda mashq qilishni ko'rib chiqing
Piston piston nasoslarining ishini tushunish, bizning zamonaviy sanoat dunyomizni muhofaza qiladigan eng muhim texnologiyalardan birini tushunishni sizga tushuntiradi. Ekskavatordan sizni ta'tilga olib boradigan samolyotga quring, bu ajoyib mashinalar zamonaviy hayotga olib keladigan og'ir ko'tarilishni jimgina qilishmoqda.
