Katta sanoat texnikasi bilan ishlayotganingizda, suyuqlik elektr energiyangiz sizning tizimingiz orqali qanday harakatlanishini tushunish juda muhimdir. Ko'plab baland oqim gidrotexnik tizimlarining markazida yo'naltirilgan boshqaruv variantlari, xususan, Bosch Rexrotdan olingan eng muhim komponent bo'lib o'tadi. Bu klapanlar birinchi qarashda ta'sirli ko'rinmasligi mumkin, ammo ular dunyoning turli burchaklarida va sanoat sharoitlarida jiddiy ravishda ko'tarilishmoqda.
Qanday qilib yo'naltirilgan boshqaruv variantlari juda muhim
Yo'nalishni boshqarish varaqasini gidravlik suyuqlik qilish uchun harakat qilish. Uning asosiy vazifasi - bu suyuqlik qayerda qayerga ketadigan joyda, bu sizning mashinangiz qanday harakatlanishini to'g'ridan-to'g'ri boshqarishdir. Siz boshlanasizmi, to'xtashingiz yoki gidravlik tsilindr yo'nalishini tezlashtiring yoki o'zgartiring, yo'naltirilgan boshqaruv varag'i bu sodir bo'ladi.
Whning turi asosiy oqimni boshqarish uchun gidravlik bosimni ishlatadigan gidravlik bosimni ishlatadigan uchuvchi boshqariladigan boshqaruv varialini aniqlaydi. Bu masaladan ko'ra ko'proq narsa. Yuqori oqim stavkalari va katta hajmli suyuqlik bilan shug'ullanayotganingizda, oddiy to'g'ridan-to'g'ri ishlaydigan vanve ishni bajarish uchun mushaklarning etarli emas. Katta valfli spirtli kuchlar juda katta va pilot operatsiyasi zarur bo'ladi.
Bosch Rexro't o'z talabchan vaziyatlarni aniq boshqarish uchun yaratdi. Ushbu klapanlar bosib o'tlar, daqiqada 1100 litrga yetgan 350 bar gacha va oqim kurslarini boshqarishi mumkin. Buni istiqbolli joyga qo'yish uchun biz katta sanoat presslari, og'ir shakllantiruvchi uskunalar va katta materiallarni qayta ishlash tizimlariga etarlicha gidravlik suyuqlik harakati haqida gapiramiz.
Qanday qilib ketma-ket yo'nalishda boshqaruv klapanlari amalda ishlash
Ruxsat etilgan boshqaruv klapanining go'zalligi ikki bosqichli dizaynda yotadi. Katta, og'ir qirolni to'g'ridan-to'g'ri siljitishning o'rniga, tizim kichik va katta klapanni boshqarish uchun kichik tajriba valfidan foydalanadi. Bu amalda quvvatni kuchaytirish.
Bu amaliyotda qanday ishlaydi. Pilot bosqichi kichik valf spuçini siljitish uchun oz miqdordagi gidravlik bosimdan foydalanadi. Bu asosiy boshliqning uchligi tugaganidan qat'i nazar, bosim farqini yaratadi. Ushbu bosimning farqi suyuqlik kuchlarini va ishqalanishni engish uchun etarli kuchni keltirib chiqaradi, asosiy spazni siljitish va to'liq oqimni yo'naltirishga imkon beradi.
Belgilangan belgi sizga bu sof gidravlik pilot nazorati ekanligini aytadi. Barcha boshqarish signallari elektr solenoid emas, gidravlik bosim manbalaridan keladi. Bu elektr tizimlari kabi elektr tizimlari, haddan tashqari harorat, ekstremal harorat yoki portlovchi atmosfera kabi muammoli muhitda juda qadrlidir.
Valvida qotib qolgan po'lat naychani orqaga va orqaga tikilgan aniq ishlov berilgan quduq topiladi. Spool valfdagi portlar bilan jihozlangan erlar va groovlarni sinchkovlik bilan ishlab chiqdi. Spool harakat qilayotganda, u suyuqlikni turli xil aktyorlarga yoki tankga qaytishni yo'naltiradi va yopiq holda yopadi.
Turli ehtiyojlar uchun turli xil konfiguratsiyalar
Yo'nalishni boshqarish klapanlar turli xil konfiguratsiyalarga kiradi va terminologiyani tushunish to'g'ri valfni tanlashda yordam beradi. Valf tavsifida ko'rsatilgan raqamlar portlar va pozitsiyalar soniga murojaat qiladi.
To'rt yo'l, uch pog'ona valfi (4/3 deb yozilgan) to'rtta suyuqlik va uchta alohida operatsiya holatlari mavjud. To'rtta portlar odatda nasos berish, idishga qaytish va aktuatoringizga ulanadigan ikkita ish portlarini o'z ichiga oladi. Uch pog'onada odatda silindringiz yoki motoringizni ikkala yo'nalishda ko'chirish uchun ikkita faol pozitsiyani o'z ichiga oladi, va markaziy pozitsiya.
Ushbu markazning pozitsiyasi ko'pchilikni anglashdan ko'proq narsani anglatadi. Yopiq markaz konfiguratsiyasida valf markazga qaytishda barcha oqim to'xtaydi. Bu sekundyal ko'chirish nasoslari va sizga aniq pozitsiyani olish kerak bo'lganda yaxshi ishlaydi. Ochiq markaz nasos oqimini neytral holatda qaytarish, issiqlik avlodini kamaytirish, ammo sizning aktuatoringiz yuk ostida ko'tarilishiga imkon beradi. Tandem markazi konfiguratsiyalari aktuator portlarini blokirovka qilish paytida nasosni tushirish, nasosni tushirishni taklif qiladi.
Wher seriyali ushbu markazlarning barcha sharoitlarini va boshqalarni taklif etadi. Siz bahorgi markazga buyurtma berishingiz mumkin, buloqlar nayzalarni orqaga qaytarish yoki bosimli bosimni orqaga surish mumkin, u erda gidravlik bosimning markazida joylashgan. Ba'zi dasturlar bahorning ofset konfiguratsiyalari yoki gidravlik taloq qilish kerak, bu esa oxirgi qo'mondonlikka rioya qilgan holda spirtni ushlab turadi.
Masalan, texnik xususiyatlar
Siz yo'naltirilgan boshqaruv klapanlarini taqqoslaganda, ba'zi bir xususiyatlar sizga valfi sizning tizimingizda nima qilishini aytadi. Wh seriyali NG10 dan NG132 orqali nominal o'lchamlarini o'z ichiga oladi. Bu nominal o'lchamda valfi qancha oqish mumkinligi bilan to'g'ridan-to'g'ri bog'liq.
NG10 valfi o'rta o'lchamdagi mashinalarga mos keladigan daqiqada 200 dan 300 litrni hal qilishi mumkin. NG32-ga qadam qo'ying va siz daqiqada 1100 litrning maksimal oqim quvvatiga qarab qarayapsiz. Ushbu kattaroq kattalikdagi eng katta sanoat presslari yoki yuqori tezlikda ishlab chiqarish uskunalari uchun nimani aniqlaysiz.
350 bar maksimal ish bosimli tazyiqlar yuqori samarali toifada klapanni qo'yadi. Ko'plab sanoat tizimlari 200 dan 250 barda ishlaydi, shuning uchun qo'shimcha bosimli tazyiqlar xavfsizlik marjasini ta'minlaydi va klapanni eng talabchan slaniqkanlarda ishlashiga imkon beradi.
ISO 4401 standartlariga muvofiq eng yuqori nazorat klapanlari o'rnatilgan. Ushbu xalqaro standartda portlar qayerda joylashganligini va o'rnatilgan sirtni qayerga yo'naltirilganligini aniqlaydi. Nega bu masala? Chunki bu siz Bosch Rexrot Valve-ni parker yoki ohli ekvivalent uchun ajratish yoki sovriningizni o'zgartirmasdan almashtirishingiz mumkinligini anglatadi. Ushbu standartlashtirish tizim dizayni va texnik xizmat ko'rsatishda ulkan miqdor va pulni tejaydi.
Klapanlar mineral moy yoki fosfat ester gidravlik suyuqliklari, salbiy 30 dan 80 darajagacha, 80 darajagacha. Ushbu keng ishlaydigan deraza aksariyat sanoat muhitini maxsus haroratni qoplashni talab qilmasdan qamrab oladi.
HICKLARNING HI KLAFF EXTAL dasturlari
Har qanday og'ir ishlab chiqarish inshootiga piyoda boring va siz ishda yo'naltirilgan boshqaruv variantlarini topishingiz mumkin. Po'lat tegirmonlari ularni massiv hosil qiluvchi presslarni boshqarish uchun ishlatadi. In'ektsion shaklda o'simliklarni haddan tashqari siquvlar o'tkazadigan yuqori kuchli qisqichbaqalar tizimiga tayanadi.
Yirik dastgohlar boshqa umumiy dasturni taqdim etadi. CNC ishlov berish markazi og'ir stolni tezda ushlab turganda yoki ishxonani qisish kerak bo'lganda, yo'naltirilgan boshqaruv variantini hal qiluvchi va kuchli kommutatsiya harakatlarini ta'minlaydi. Yuqori oqim stavkalarini boshqarish qobiliyati yuqori oqim stavkalarini boshqarish qobiliyati bu harakatlar tezda sodir bo'ladi, tsikl vaqtini kamaytiradi va unumdorlikni oshiradi.
Gidravlik liftlar va ko'tarish platformalari kabi materiallarni qayta ishlash uskunalari ham foyda keltiradi. Ushbu dasturlar deyarli hamma narsadan yuqori darajadagi ishonchlilikni va uchuvchi boshqariladigan boshqaruv elementining sodda, mustahkam dizayni buni aniq bajaradi.
Ushbu dasturlar uchun juda mos keladigan klapanlar juda oz miqdordagi ish sharoitlariga nisbatan bag'rikenglikdir. Sanoat gidrotexnika tizimlari ko'pincha mutanosib valflar talab qiladigan ultra toza suyuqlik sharoitlarini saqlay olmaydi. ISO 4406 20/18/15 atrofida gidravlik suyuqlik tozaligi bilan ishonchli ishlaydi. Filtrlashuv talablarining farqini to'g'ridan-to'g'ri operatsion xarajatlarni kamaytirish va uzoqroq xizmat intervallarini qo'yadi.
Raqobatga kim klapanlarni taqqoslash
Sanoatni yo'naltirishning sanoat nazorati Valve bozorida Bosch Rexrotdan tashqari bir qator yirik o'yinchilar kiradi. Ovonning VIKers Dissiyasi Solenoid tajribasi uchun gidravik tajriba operatsiyasi va DG5V-10 uchun DG3V-10 seriyasini taklif etadi. Bular to'g'ridan-to'g'ri qaymoq va bosqinchilarning ta'kidlashicha, xuddi shunday oqim va bosim reytingini taklif etadigan WH va WH klapan bilan raqobatlashadi.
Parker Xannifin D81VW seriyasida va kengroq D-seriyani satrida katta tajriba operatsiya qilingan klapan ishlab chiqaradi. Boshqalar singari, bu klapanlar ISO 4401 ta o'rnatish standartlariga mos ravishda taqqoslanadigan va taqqoslanadigan ko'rsatkichlarni etkazib beradi.
Ushbu raqobatbardosh peyzaj haqidagi qiziqarli narsa - bu eng yuqori darajadagi texnik xususiyatlar qanchalik o'xshash bo'ldi. Uchta yirik ishlab chiqaruvchilarning barchasi 350 bar bosimi va daqiqali oqim uchun 1100 litrni taklif qiladi. Ularning barchasi bir xil o'rnatilgan me'yorlarga amal qiladilar. Ushbu konvergentementlararo bozor talablarini aks ettiradi va raqobat muddati, texnik yordam, texnik yordam, texnik yordam va aniq konfiguratsiya variantlari, toza ishlash chegaralaridan ko'ra ko'proq omillar yuzaga keladi.

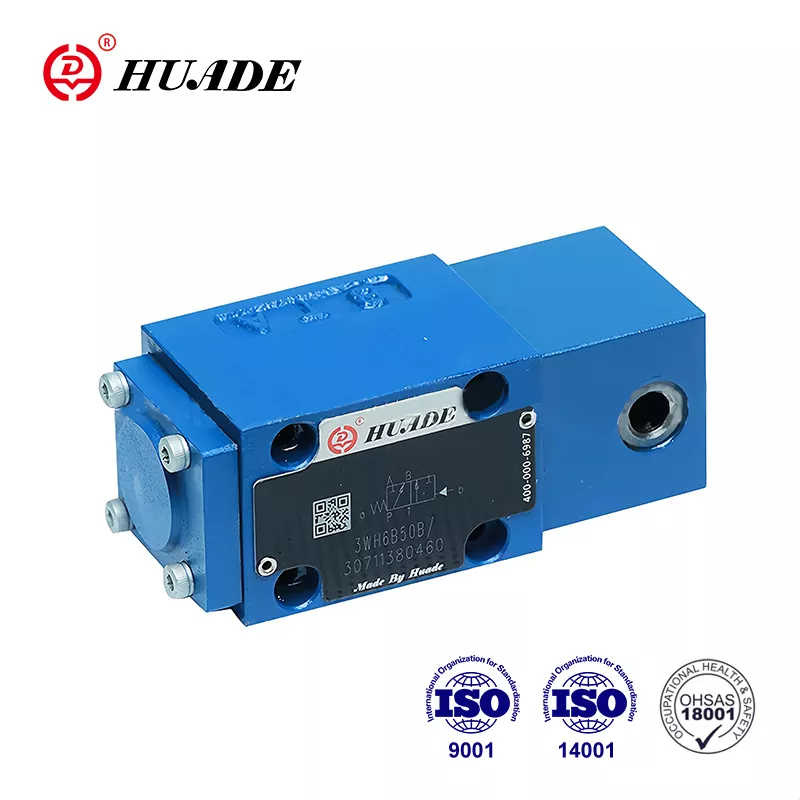

Osiyo ishlab chiqaruvchilari shuningdek, bozorga ISO 4401 mos valotlari bilan kirishdi. Xuade va Shanxay Lixin kabi kompaniyalar raqobatbardosh narxlarda WH-mos keladigan mahsulotlarni taklif qilishadi, ayniqsa, xaridorlarga tezkor sanoat tarmoqlarida xaridorlarga murojaat qilishadi. Ushbu alternativalar bir xil brendni tan olmasliklari mumkin, ular bir xil asosiy dizayn tamoyillari va montaj standartlariga rioya qilishadi.
Texnik xizmat ko'rsatish va umumiy muammolar
Kasbiy boshqaruv klapanlarining asosiy ustunligi ularning nisbatan oddiy texnik xizmat ko'rsatish profilidir. Muvaffaqiyatli toqaklar va murakkab aloqa tizimlari, an'anaviy uchuvchi klapanlar bilan mutanosib ravishda taqqoslangan mutanosib klapanlardan farqli o'laroq, an'anaviy plitkalar juda kechirimli bo'ladi.
Eng keng tarqalgan muvaffaqiyatsizlik rejimi - bu gidravlik suyuqlikdagi ifloslanish natijasida yuzaga kelgan spirt yopishadi. Kichkina zarralar joul va tug'ish orasidagi kichik hollarda silliq harakatning oldini olishi mumkin. Oddiy suyuqlik o'zgarishi va etarli filtratsiyasi ushbu muammolarning oldini oladi.
Vaqt o'tishi bilan ichki oqish odat miqdori oshadi va gullar orasidagi bo'shliqni oshiradi. Bu sekinlikdagi aktuator tezligi, kuch pasayishi va issiqlikni avlodni ko'paytiradi. Ichki oqish haddan tashqari bo'lsa, yagona haqiqiy tuzatish valf-ni almashtirish. Qayta tiklanish qiymati eng ko'p o'lchamdagi yangi klapan narxidan oshadi.
Muhrlar yoki mos biriktirishlardan tashqi oqish odatda murojaat qilish osonroq. Ko'p muhrlarni ixtisoslashgan asboblarsiz almashtirish mumkin. Biroq, agar durangni muhrlash zonasida shikastlangan bo'lsa, almashtirish zarur bo'ladi.
Pilot ta'minotining bosimi vod klapanlariga loyiqdir. Pilot aylanishi asosiy spazni boshqaradi, chunki uchuvchi bosimli har qanday muammolar valf vazifalariga bevosita ta'sir qiladi. Asosiy manbadan asosiy nasosdan yoki tashqi pilot ta'minotidan ichki pilot etkazib berish yoki tashqi pilot ta'minotidan foydalanish, bu bosim barqaror bo'lib qolishi va ishonchli siljish uchun etarli bo'lishi kerak.
Sifatli boshqaruv elementining boshlang'ich qiymati sezilarli bo'lib ko'rinishi mumkin. Ikkinchi masofadan tashkilotlar birlashtirilgan yig'ilishlar 450 dollarni tashkil qilishi mumkin, undan kattaroq yoki ko'proq murakkab konfiguratsiyalar ko'proq xarajat qiladi. Biroq, egalikning umumiy qiymati kuchli ishonchlilik va xizmat ko'rsatish hayotiga bog'liq. Flamlar yillar davomida minimal e'tibor bilan ishonchli operatsiyalar davomida saqlanib qolishadi.
Yo'nalishni boshqarish texnologiyasi
Gidrotlik valve sanoati hali ham tiklanmayapti. Ikki asosiy tendentsiya landshaftni o'zgartirmoqda, ammo u erda hech qachon eskirgan valflar eskirgan bo'lsa ham.
Mutanosib yo'nalishni boshqarish klapanlari oddiy o'zgaruvchan oqishni yoqishni emas, balki o'chirish moslamasini yoqadi. Kirish signalini o'zgartirib, siz aktuator tezligi va kuchini aniq boshqarishingiz mumkin. Bu silliq harakat yoki aniq joylashtirishni talab qiladigan arizalar uchun katta afzalliklarni keltiradi. Biroq, mutanosib klapanlar toza gidravlik suyuqlikni talab qiladi, muntazam kalibrlashni talab qiladi va odatda sotib olish va saqlash uchun ko'proq xarajat qiladi.
Raqamli gidravlik yondashuvda yanada tub o'zgarishlarni anglatadi. Serice seriyali yoki mutanosib klapan kabi analog klapanlardan foydalanishning o'rniga, raqamli gidrotexnik tizimlar tezlatish klapanlarini ishlatadi. Ushbu klapanlarni tezkor pulllashga to'sqinlik qilish orqali, tizimga ofsional komponentlarning soddaligi va mustahkamligini saqlashda raqib va baquvvatlikni saqlab turadigan mutanosib varaqlarni ko'taradigan aniq nazoratni qo'lga kiritishi mumkin.
Raqamli gidroteka an'anaviy tizimlarga xos bo'lgan ko'plab hayratlanarli yo'qotishlarni bartaraf etish orqali asosiy energiya tejashni va'da qilmoqda. Texnologiya shuningdek, bir nechta kichik klapanlar bajarilmasa, bir nechta kichik klapanlar qoplashi mumkin. Ishlab chiqarish xarajatlari hajmi sezilarli darajada pasayishi mumkin, chunki raqamli klapanlar mutanosib ravishda propall klapanlarga qaraganda ancha sodda.
Ushbu yutuqlarga qaramay, an'anaviy eng yo'naltirilgan boshqaruv klapanlari muhim afzalliklarga ega. Ular mutanosib klapanlardan ko'ra kamroq murakkab nazoratni talab qiladilar va ISO 4401 standartlari atrofida qurilgan mavjud tizimlarga beqiyosona mavjud tizimlarga integratsiyalashadi. Barqaror nazoratsiz mustahkam, yuqori oqim almashtirishga muhtoj bo'lgan arizalar uchun eng tejamkor echim bo'lib qoladi.
Bosch Rexrot ushbu raqobatdosh bosimni tan oladi va ulangan gidravlik strategiyasini ishlab chiqdi. Ushbu yondashuv sensorlar va raqamli interfeyslarni an'anaviy gidravlik tarkibiy qismlarga qo'shib, ularni sanoat 4.0 muhitiga kiritmasdan, ularni sanoat 4.0 muhitiga kiritadi. Integratsiyalashgan bosimli bosimli bosimli bosimli va pozitsiyani monitoring qilishning dastlabki kommutatsiya funktsiyasini bajarishda davom etadigan texnik xizmat ko'rsatish uchun qimmatli ma'lumotlarni taqdim etishi mumkin.
O'ng valni tanlash
An'anaviy boshqaruv nazorati va yangi texnologiyalar orasidagi tanlovni tanlash sizning shaxsiy talablarga bog'liq. Aniq tezlikni boshqarish yoki murakkab kinofilmlarni talab qiladigan yangi tizimlar uchun mutanosib klapanlar yoki raqamli gidrotekani yuqori xarajatlari va texnik talablariga javob berishadi.
Mavjud tizimlardagi qismlarni almashtirish uchun, odatda eng amaliy tanlovni anglatadi. Ular Standart ISO 4401 montajlari, mavjud tajribali pilot okrugi bilan ishlash va tasdiqlangan ishonchlilikni ta'minlaydi. Texnik texnik ta'minot va siz kerakli konfiguratsiya variantni taklif qiladigan kompaniyalarga etkazib beruvchining tanlovingizni yaxshilab, unga kerakli almashtiriladigan almashtirish vaqti yoki bosimli bosim o'tkazish.
Kontaminatsiya nazorati qiyin yoki imkonsiz bo'lsa, an'anaviy uchuvchi yo'naltirilgan boshqaruv nazorati klapanlar mutanosib alternativalarni aniq ko'rsatuvchi. Ushbu toifaga tog'-kon, o'rmon xo'jaligi va buzilishi kabi sanoat tarmoqlari ko'pincha tushadi. Kichikroq dizayni tezda yanada murakkab boshqarish vositalarini tezda yo'q qiladigan sharoitlarga va soddalashtirishning kuchayishi.
Kalit eng yangi variantni avtomatik ravishda tanlashdan ko'ra, tizimga ehtiyojlarni aniqlash uchun CLVE texnologiyasining texnologiyasi. Wher seriyali boshqaruv klapanlari o'nlab yillar davomida ishlab chiqarishda saqlanib qolmoqda, chunki ular haqiqiy muammolarni samarali hal qiladilar. Ular doimiy ravishda o'zgaruvchan boshqaruvning soddaligi, mustahkamligi, mustahkamligi va yuqori oqimining yuqori darajadagi imkoniyatlari mavjud ekanligi sababli ular sanoat tizimlariga xizmat qilishni davom ettirishadi.
Bu klapanlarning ishlashini tushunish, ular yaxshi ishlayotganlarini tushunish va qanday qilib muqobil xizmat ko'rsatadigan narsangizning o'ziga xos gidrotexnika tizimlari uchun qaror qabul qilishda yordam beradi. Siz mavjud uskunalarni qo'llab-quvvatlaysizmi yoki yangi inshootlarni loyihalashda qat'iyatli nazorat varaqasi yuqori quvvatli suyuqlikning yuqori darajadagi suyuqlik dasturlari uchun ishonchli, ishonchli echim sifatida e'tiborga loyiqdir.
