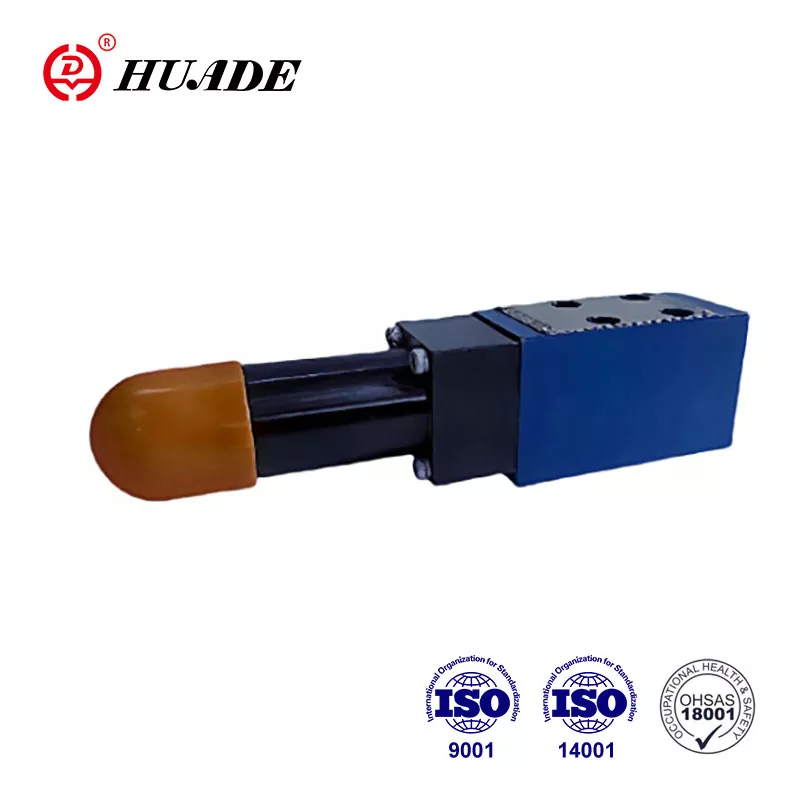

DZ 5 DP bosim ketma-ketligi valfi moyni belgilangan bosimdagi ikkinchi tizimga yo'naltirish uchun ishlatiladi.
Rexrothning ilg'or texnologiyasini joriy etish tufayli Huade® gidravlik klapanlari ishlash va sifat jihatidan Rexroth bilan mos keladi. Narxi yanada maqbulroq. Zavodda mahsulotlarning yuqori ishlashini ta'minlash uchun butun dunyo bo'ylab ilg'or ishlab chiqarish uskunalari va qat'iy sinov tizimlari mavjud.
|
Texnik ma'lumotlar |
|
|
Kirish bosimi, P, B porti (X） (MPa) |
210 gacha; 31,5 gacha qaytarilmaydigan valfsiz |
|
Chiqish bosimi, port A (MPa) |
31,5 gacha |
|
Orqa bosim, port T (MPa) |
6,0 gacha |
|
Maksimal ruxsat etilgan oqim (L/min) |
30 gacha |
|
Suyuqliklar |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Suyuqlikning tozaligi (um) |
Suyuqlikning tozaligi NAS 1638 9-sinfga muvofiq suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi |
Xususiyatlari:
▶ Plitalar tagiga o'rnatish uchun
▶ Old flanesni o'rnatish
▶ 5 bosim oralig'i
▶ 4 xil sozlash elementi
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ Opsiyonel qaytarilmaydigan valf
▶ O'rnatish namunasi DIN 24 340, pastki plitalar uchun C shakli
Ilova:
Ushbu DZ 5 DP bosim ketma-ketligi valfi ko'tarish va tashish mashinalari, qurilish mashinalari, sanoat transport vositalari, dastgohlar, kemalar, metallurgiya va boshqa uskunalarning gidravlik tizimlarida keng qo'llanilishi mumkin.
1. Bosim Sequence Valve DZ 5 DP ning bo'limi va belgisi
DZ 5 DP tipidagi klapanlar to'g'ridan-to'g'ri boshqariladigan ketma-ketlik klapanlaridir. Ushbu turdagi klapanlar asosan korpusdan (1), boshqaruv g'altakdan (2), kamonlardan (3) va bosim o'rnatish elementidan (4) va agar kerak bo'lsa, qo'shimcha ravishda qaytarilmas valfdan (5) iborat.
Valf moydan o'tadigan bosim bosimni sozlash elementida (4) o'rnatiladi. Buloqlar (3) boshqaruv g'altagini (2) boshlang'ich holatida ushlab turadi va valf yopiq qoladi. P portidagi bosim burg'ulash (6) va oqim (7) orqali boshqaruv kamonlarining (3) qarama-qarshi tomonidagi g'altakning ish joyiga o'tadi.
P portidagi bosim belgilangan qiymatga yetganda, g'altak P portini A portiga ulash uchun prujinaga qarshi harakatlanadi.
Buning uchun signal P portidan burg'ulash (6) orqali ichkaridan o'tadi.
Neft endi A portiga ulangan tizimga o'tadi, lekin P portidagi bosim tushmaydi.
Uchuvchi moy ham B(X) porti orqali tashqaridan berilishi mumkin.
Valfning qo'llanilishiga qarab, uchuvchi moyni qaytarish T (Y) porti orqali yoki ichkaridan tashqaridan bo'lishi mumkin.
Yog'ning A portidan P portiga erkin qaytishini ta'minlash uchun, agar kerak bo'lsa, qaytarilmaydigan valf (5) kiritilishi mumkin.
DZ5DP-3-10B tuzilishi
DZ 5 DP-10B belgilari
