Bultozer pichoqini ko'targanda yoki aniqlik bilan harakatlanayotganda, aniq, kichik, ammo kuchli tarkibiy qismni yarating: yo'nalishni boshqarish varaqasi.
Ushbu qo'llanma sizni har bir narsadan o'tib, bu muhim qismlar haqida, ular sizning ehtiyojlaringiz uchun to'g'ri tanlash uchun qanday ishlashini bilishingiz kerak.

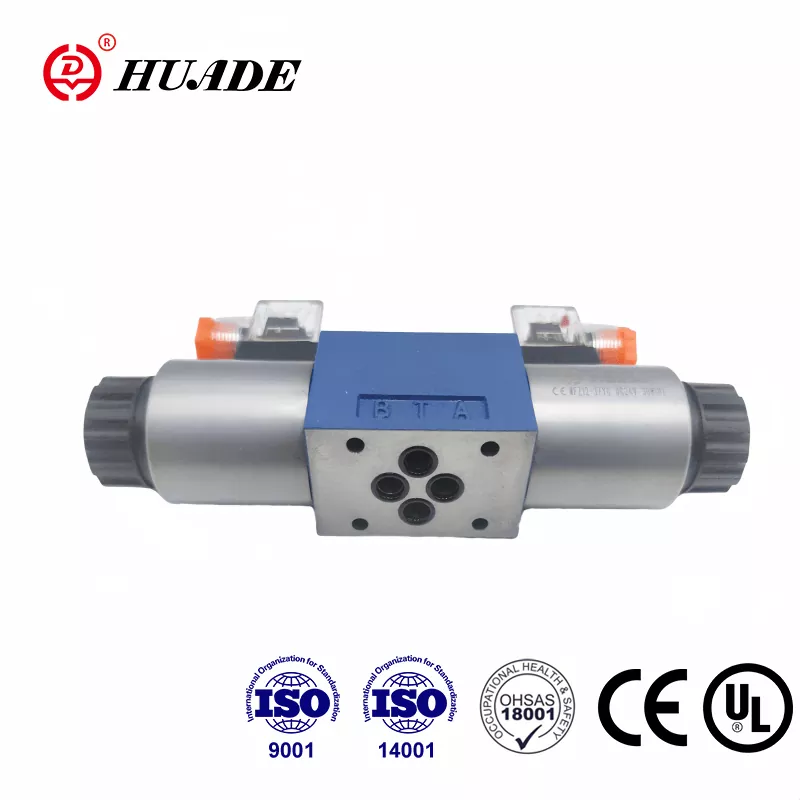

Yo'nalishni boshqarish valfi nima?
Yo'naltirilgan boshqaruv variantini (DCV) deb o'ylangSuyuqliklar uchun yo'l harakati boshqaruvchisi. Svetn Light Cartr Work Convects-ni chorrahada boshqaradi, DCV DCV gidravlik moyi yoki mashinada turli xil yo'llar orqali siqilgan havoni yo'naltiradi. Bu klapanlar suyuqlik elektr tizimlarining "miyasi" - bu qayerga borish va qachon.
Nega ular "Bang-portlash" deb atashadi?
Ko'pgina dcvs engil almashinuv kabi ishlaydi - ular to'liq yoki to'liq yopiladi. Imkoniyatlar o'rtasida, shuning uchun odamlar ba'zan ularni "port-portf" deb atashadi. Ular almashganda, ular buni tezda va to'liq qilishadi.
Yo'nalishni boshqarish valfi qanday ishlaydi?
Asosiy qismlar
Har bir DCVda ushbu asosiy komponentlar mavjud:
Valfoni tanasi:Bu hamma narsani birgalikda ushlab turadigan uyga o'xshaydi. Bu suyuqlik oqishi mumkin bo'lgan kanallarga ega.
Shpal yoki poppet:Bu oqimni boshqaradigan harakatlanuvchi qism. Buni turli yo'llarni ochadigan va yopadigan sokin eshik kabi bir o'ylab ko'ring.
Portlar:Bular quvurlar biriktirilgan ulanish nuqtalari. Ular odatda etiketlangan:
- P= Bosim (qayerda suyuqlik kiradi)
- T= Tank (qayerda suyuqlik qaytaradi)
- A va b= Aktuator portlari (bu erda suyuqlik ishlaydi)
Aktuator:Bu spulni harakatlantiradi. Bu siz itarishingiz, elektr pivoni yoki suyuqlik bosimi bo'lishi mumkin.
Qanday qilib u oqishini boshqarish
Aktuator spirtni siljitganda, u valfli tanadagi turli xil teshiklar va kanallarni chiqaradi. Bu suyuqlik uchun yangi yo'llarni yaratadi. Turli xil yo'llarni yaratish uchun bu jumboq bo'laklariga o'xshaydi.
Yo'nalishni boshqarish variantlarining turlari
Ular qanday harakatlanishadi (ichki dizayn)
Spooll klapanlari
Bular orqaga va orqaga suzadigan silindrsimon qismdan (naycha) ishlatadi. Ular bir parcha yo'llar ochilib, boshqalarni yopib, boshqalarni yopadigan silliq jumboqqa o'xshaydi. Ular ko'p qirrali, ammo oqishning mayda-chuydaligini berishadi.
Poppet klapanlari
Ushbu to'p, konus, konus yoki diskdan foydalanib, o'girib yoki uni to'xtatish uchun bosiladigan bosimni o'chiradi. Bir shisha haqida bir o'ylab ko'ring - uni olib tashlaganingizda suyuq oqadi. Bu klapanlar juda qattiq muhr bilan muhrlangan.
Aylanadigan klapanlar
Triklash o'rniga, bu burilish turli xil o'tish joylarini chizishga yo'naltiradi. Ular turli eshiklarni ochish uchun qulfdagi kalitni o'chirishga o'xshaydi.
Qanday ishlashlari bilan
Qo'lda klapanlar
Siz bularni qo'lingiz, tugma yoki pedal yordamida ishlatasiz. Ular odatdagi avtomobil translyatsiyasi kabi oddiy va ishonchli.
Solenoid klapanlar
Bular elektrdan ishlamoqda. Elektr signalini yuborganingizda, magnitli paqir valfni siljitadi. Bu sizning valfingiz uchun masofadan boshqarish pultini olish kabi.
Tajribali valflar
Ushbu valfni siljitish uchun bu suyuqlik bosimidan foydalanadi. Katta valfni mashinada ishlatish kabi katta valfni harakatlantirish uchun juda ko'p kuch kerak bo'lganda foydali.
Pozitsiyalar va portlar soni bo'yicha
Nizom tizimi avval chalkash bo'lib tuyulishi mumkin, ammo aslida oddiy:
- 2/2 valf:2 port, 2 pozitsiyalar (yoqish / o'chirish kabi)
- 3/2 valf:3 port, 2 ta pozitsiya (bitta aktyorlik ballonlari uchun umumiy)
- 4/2 valf:4 port, 2 pozitsiyalar (ikki aktyorlik ballonlari uchun standart)
- 4/3 valf:4 port, 3 ta pozitsiya (neytral o'rta holatni o'z ichiga oladi)
Markaz pozitsiyalari (3 pozitsiya klapanlari uchun)
- Ochiq markaz:Barcha portlar bir-biriga ulanadi - uydagi barcha eshiklarni ochish kabi
- Yopiq markaz:Barcha portlar bloklangan - barcha eshiklarni yopish kabi
- Tandem markazi:Bosim Bulkga ulanadi, ammo aktuator portlari bloklanadi
- Suzuvchi markaz:Aktuator portlari tankga ulanadi, ammo bosim bloklangan
O'ng valfni tanlash: Asosiy xususiyatlar
Oqim reytingi (rezerva)
Bu sizga klapanning qancha suyuqlik ushlashi mumkinligini aytadi. U 1 psi bosimli tomchida bir daqiqada gallon (GPM) sifatida o'lchanadi. Bog 'shlangining diametri singari, bu kattalikdagi raqamlar ko'proq oqim salohiyatini anglatadi.
Bosim reytingi
Bu klapan xavfsiz tarzda ishlaydigan maksimal bosim. Odatda RN (350 bar uchun pn350 kabi) yoki PSI-da ko'rsatilgan. Ushbu chegaradan oshmang yoki valf muvaffaqiyatsiz bo'lishi mumkin emas.
Javob vaqti
Solenoid klapanlar uchun, ular millisekundlarda o'lchanadigan pozitsiyalarni qanday o'chirishlari mumkin. Tez harakatlarga muhtoj bo'lgan dasturlar uchun tezroq javob berish vaqti yaxshiroqdir.
Oqish sinfi
Ushbu stavkalar qanchalik yaxshi bo'lsa,:
- IV sinf:Ba'zi oqish (0,01%)
- Sinf V:Past oqish
- Classi Vi:Bubble-mahkam (deyarli hech qanday oqmaydi)
Oddiygina aqlli: boshqaruv turlari
On / Off klapanlar (standart DCVS)
Bular biz suhbatlashgan asosiy "port-portlik" klapan. Ular to'liq ochilgan yoki to'liq yopiq. Ular oddiy vazifalar uchun juda mos keladi, ular qisqichni qisish yoki silindrni to'liq cho'zish uchun juda mos keladi.
Mutanosib klapanlar
Bular xiralashgan oqim uchun dimmer kalitlariga o'xshaydi. Faqat on / o'chirish o'rniga ular qisman oqim tezligini boshqarish uchun ochiq bo'lishi mumkin. Bu sizga silliq, o'zgaruvchan tezlikni nazorat qiladi. Ular siz silliq harakat qilishni xohlaydigan kran kabi, ular uchun ajoyib.
Servo klapanlari
Bular Valv dunyoning aniq asboblari. Ular o'ta aniq nazoratni ta'minlaydilar va aniq pozitsiyalarni yoki oqimlarni saqlash uchun fikr-mulohazalarga javob berishlari mumkin. Ular parvoz simulyatorlari va CNC mashinalari kabi yuqori tugatish dasturlarida qo'llaniladi.
Haqiqiy dunyo dasturlari
Qurilish uskunalari
- Ekskavatorlar:Boom, qo'l, chelak va aylanishni boshqarish uchun bir nechta 4/3 klapanlardan foydalaning. Uchuvchi operatsion klapan operatorni silliq nazorat qiladi.
- Buldozerlar:Blade burchagini va balandlikni boshqaradigan DCVS-dan foydalaning, shuningdek trek drayver tizimlari.
Ishlab chiqarish
- CNC mashinalari:Asbob qisilishi va aniq holatini aniqlash uchun mutanosib klapanlar uchun solenoid dcvs-dan foydalaning.
- O'slama liniyalari:Pnevmatik DCVS köppies, oqaronlar va saralash mexanizmlarini boshqaradi.
Qishloq xo'jaligi
- Traktorlar:Ko'p spirtli valvi bloklari shudgor va mo'rt kabi nazoratni boshqarish.
- O'rim-yig'imchilar:DCVS-ni boshqaruvchi sarlavha va tozalash fanati tezligini boshqaradi.
Aerokospo
- Samolyotlarni qo'ndirish vositasi:Sero klapanni uzaytirish va qaytarish uchun aniq, ishonchli nazoratni ta'minlaydi.
- Parvozni boshqarish:Yuqori samarali servo klapanlari parvoz qiladigan tizimlarni yoqishga imkon beradi.
Bozor sharhi: Kim nima qiladi
Dunyo yo'nalishi bo'yicha global nazoratni boshqarish Valve bozori taxminan 8-10 milliard dollarga teng va yiliga 5-11% o'smoqda. Asosiy o'yinchilar quyidagilardan iborat:
- Bosch Rexrot:Kuchli gidravlik klavalari va sanoatligi bilan tanilgan 4.0 integratsiya
- Parker Xannifin:Gidravlik va pnevmatik dasturlar uchun keng qamrovli diapazonlar taklif etadi
- Ovon / Danfoss:Smart Valve Technologies bilan mobil gidrotekada kuchli
- SMC:Kirish, yuqori oqim dizaynida pnevmatik valf ishlab chiqaruvchi etakchi pnevmatik valf ishlab chiqaruvchi
- Bayram:Innovatsion pnevmatik echimlar, shu jumladan valf orollari va raqamli platformalar
- Moog:Talabnomalarni talab qilish uchun yuqori aniqlikdagi servo klapan
Kelajak: Smart klaves va sanoat 4.0
Aqlli xususiyatlar
Zamonaviy klapanlar o'rnatilgan senderlar bilan aqldan ozmoqda, ular:
- Harorat
- Tsikllar soni
- Pozitsiya fikrlari
- Oqim stavkalari
- Ifloslanish darajasi
Raqamli integratsiya
Yangi klapanlar quyidagilar kabi protokollardan foydalanib aloqa qilishlari mumkin:
- Io-havola
- Ethernet / IP
- Podsho
- Modbasi
Bu ularga prostostik ma'lumotlarni, prodeksi proktiv texnik xizmat ko'rsatishni yoqish, markaziy boshqaruv tizimlariga yuborishga imkon beradi.
Bashoratli texnik xizmat ko'rsatish
Kalvalarni bekor qilishni kutish o'rniga, smart tizimlar real vaqt rejimida texnik xizmat ko'rsatishni oldindan aytib berishlari mumkin. Bu kutilmagan holatni kamaytiradi va pulni tejaydi.
Muvaffaqiyatli muammolarni bartaraf etish
Valve aylanib bo'lmaydi
Mumkin sabablar:Elektr signal emas, yonib ketgan pilo, pilot bosim
Yechimlar:Voltajni tekshiring, sinov qo'llanmasini bekor qiling, pilot havo / neft ta'minotini tekshiring
Sekin yoki quruq harakat
Mumkin sabablar:Ichki oqish, ifloslangan suyuqlik, noto'g'ri valf hajmi
Yechimlar:Oqish, suyuqlik va filtrlarni o'zgartirish, o'lchamni o'lchashni tekshiring
Aktuator DRIFTS
Mumkin sabablar:Noto'g'ri markaz pozitsiyasi, eskirgan spool, tashqi oqish
Yechimlar:KLAVIDA CONFERATER, Ichki kiyimlarni sinab ko'ring, ulanishlarni tekshiring
Tashqi oqish
Mumkin sabablar:Eskirgan muhrlar, bo'sh murvat, singan tanasi
Yechimlar:Muhrlarni almashtiring, Bolt Mastmoni, zarar uchun tekshiring
Shovqin yoki haddan tashqari qizg'in
Mumkin sabablar:Kavitka, valf juda kichik, bosim yuqori
Yechimlar:Suyuqlik sathini tekshiring, o'lchamini o'lchashni tekshiring, relef valf sozlamalarini sozlang
Ta'minot eng yaxshi amaliyot
Oddiy tekshiruvlar
- Tashqi oqishlarni tekshiring
- Korroziyaga yoki zararni qidiring
- Barcha ulanishlar mahkam ekanligini tekshiring
- Sinov qo'llanmasi bekor qilinadi
Suyuqlik parvarish qilish
- Ifloslanish uchun muntazam suyuqlik
- Filtrlarni jadvalga o'zgartiring
- Tizimning 140 ° F (60 ° C) ni 140 ° F (60 ° C) ni saqlang
- To'g'ri suyuqlik darajasini saqlang
Profilaktik harakatlar
- Saylovni oldini olish uchun vaqti-vaqti bilan tsikl klapan
- Ehtiyot qismlarni inventarizatsiya qilish
- Tasdiqlangan operatorlarni to'g'ri ishlatish bo'yicha
- Hujjatlarga xizmat ko'rsatish tarixi
To'g'ri tanlov qilish
Yo'nalishni boshqarish varaqasini tanlaganingizda, ushbu omillarni ko'rib chiqing:
Funktsiya kerak:Sizga nechta port va pozitsiyalar kerak?
Bosim va oqim:Sizning tizimingiz qanday talablar?
Suyuqlik turi:Gidravlik moy, havo, suv yoki ixtisosliklarmi?
Nazorat usuli:Qo'lda, elektr yoki uchuvchi operatsiyasi?
Atrof muhit:Harorat, chang, xavfli joylar?
Byudjet:Boshlang'ich narx va uzoq muddatli ishonchlilik
Xulosa
Yo'nalishni boshqarish klapanlar zamonaviy texnikalarning influage qahramonidir. Qurilish maydonchasidagi ekskavatordan yig'ish liniyasidagi robotga qadar, bu klapanlar nazorat ostiga olinishi mumkin. Texnologiyalarning yutuqlari sifatida sadaqa bo'lib, raqamli tizimlar bilan ko'proq integratsiyalashganda, ammo ularning asosiy ishi, foydali ishlarni yaratish uchun suyuqlik oqimini boshqarish:
Siz yangi tizimni loyihalashni, mavjud emas, balki qanday ishlashini tushunasiz yoki shunchaki ishlarni tushunish va narsalarni tushunishga harakat qilish, har kuni atrofimizdagi suyuqlik elektr tizimlarini tushunish uchun eshikni ochadi.
DCVda muvaffaqiyat kaliti to'g'ri valflik turiga to'g'ri keladigan ehtiyojlaringizga mos keladi, ularni to'g'ri ushlab turish va rivojlanayotgan texnologiyalar bilan ta'minlash. Ushbu poydevor bilan siz ushbu muhim tarkibiy qismlar to'g'risida xabardor qarorlar kiritish uchun yaxshi jihozlangansiz.
