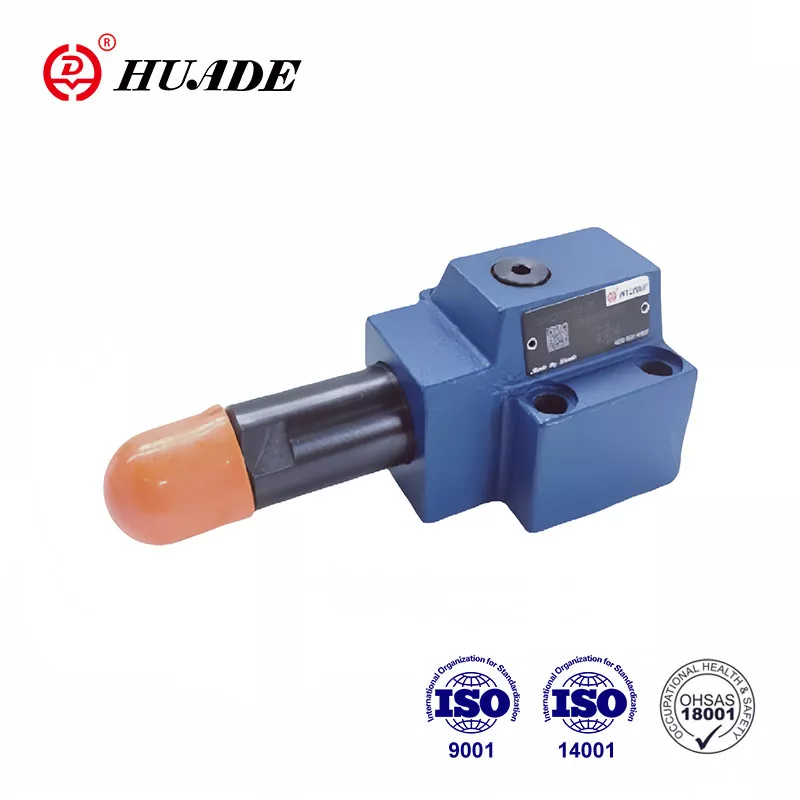

DZ 10 DP tipidagi bosim ketma-ketligi valfi to'g'ridan-to'g'ri ishlaydigan bosim ketma-ketligi klapanidir. Ikkinchi tizimning bosimga bog'liq ketma-ketligi uchun ishlatiladi. Xitoyda va xorijiy mamlakatlarda yuqori sifat va arzon narxlarda vahshiyona sotiladi. Huade® bosim ketma-ketligi valfi gidravlika sanoatida xalqaro standartlarga to'liq javob beradi. Ilg'or Rexroth texnologiyasini joriy etish orqali Huade® gidravlik klapanlari ishlash jihatidan Rexroth bilan mos keladi.
|
Texnik ma'lumotlar |
|
|
Kirish bosimi, P, B porti (X） (MPa) |
31,5 gacha |
|
Chiqish bosimi, port A (MPa) |
21.0 gacha |
|
Orqa bosim, port T (MPa) |
16,0 gacha |
|
Maksimal ruxsat etilgan oqim (L/min) |
80 ga |
|
Suyuqliklar |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Fluid temperature range(℃) |
-30 dan +80 gacha |
|
Suyuqlikning tozaligi (um) |
Suyuqlikning tozaligi NAS 1638 9-sinfga muvofiq suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi |
|
Maksimal oqim (L/min) |
80 gacha |
Xususiyatlari:
▶ Plitalar tagiga o'rnatish uchun
▶ 4 ta bosim darajasi
▶ 4 ta sozlash elementi:
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ Bosim o'lchagich ulanishi bilan
▶ Tekshirish valfi, ixtiyoriy
▶ O'rnatish namunasi DIN 24 340, shakl D, ISO 5781 va CETOP - RP 121H
Ilova:
Ushbu bosim ketma-ketlik valfi DZ 10 DP ko'tarish va tashish mashinalari, qurilish mashinalari, sanoat transport vositalari, dastgohlar, kemalar, metallurgiya va boshqa uskunalarning gidravlik tizimlarida keng qo'llanilishi mumkin.
Bosimning ketma-ketligi sozlash elementi (1) orqali o'rnatiladi.
Siqilish kamoni (2) boshqaruv g'altagini (3) boshlang'ich holatida ushlab turadi, valf yopiladi. A portidagi bosim nazorat chizig'i (4) orqali siqish kamoniga (2) qarama-qarshi bo'lgan boshqaruv g'altakining (3) piston maydonida mavjud. Bosim siqish prujinasida (2) belgilangan qiymatga yetganda, boshqaruv g'altagi (3) harakatga keltiriladi va A ga B ulanishini ochadi. B portiga ulangan tizim A kanalidagi bosim tushmasdan ketma-ket tartibga solinadi.
Boshqaruv signali A portidan boshqaruv chizig'i (4) orqali yoki X ulanishi orqali tashqaridan olinadi.
Qopqoqning qo'llanilishiga qarab, oqish yog'i Y ulanishi orqali tashqariga yoki B orqali ichkariga o'tkazilishi mumkin.
DZ 10 DP 1 -40B ning tuzilishi
DZ 10 DP-10B belgilari
