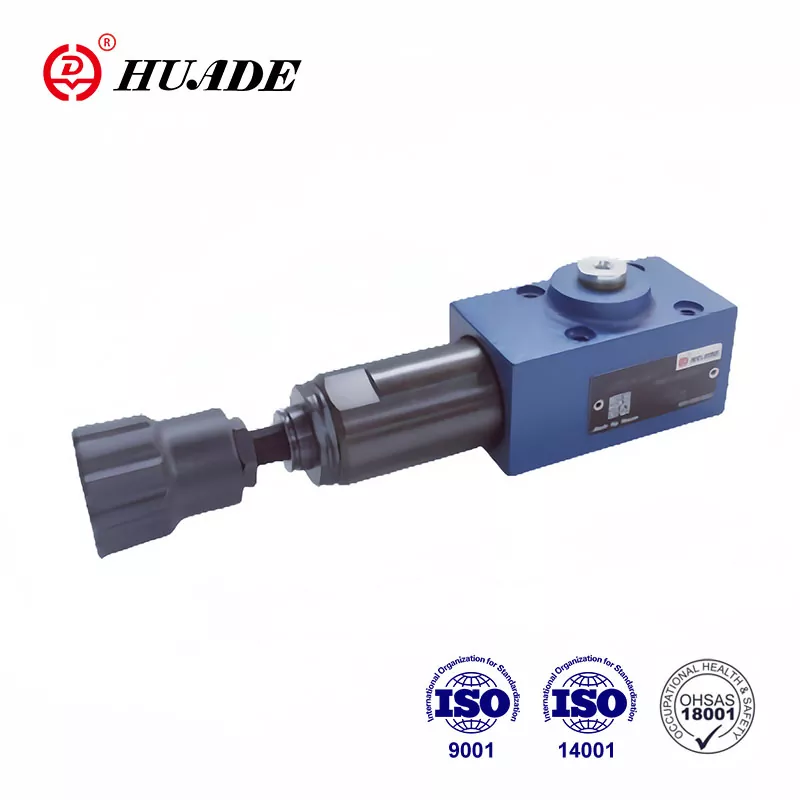

DZ 6 DP tipidagi valf to'g'ridan-to'g'ri ishlaydigan bosim ketma-ketligi klapanidir. Rexroth bilan ikki uzoq muddatli va chuqur hamkorlik orqali Huade® gidravlik bosim klapanlari ishlash jihatidan Rexrothga mos kelishi mumkin. Ushbu bosim ketma-ketligi valfi ko'tarish va tashish mashinalari, qurilish mashinalari, sanoat transport vositalari, dastgohlar, kemalar, metallurgiya va boshqa uskunalarning gidravlik tizimida keng qo'llanilishi mumkin.
|
Texnik ma'lumotlar |
|
|
Kirish bosimi, P, B porti (X） (MPa) |
31,5 gacha |
|
Chiqish bosimi, port A (MPa) |
21.0 gacha |
|
Orqa bosim, port T (MPa) |
16,0 gacha |
|
Maksimal ruxsat etilgan oqim (L/min) |
60 ga |
|
Suyuqliklar |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Suyuqlikning tozaligi (um) |
Suyuqlikning tozaligi NAS 1638 9-sinfga muvofiq suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi |
|
Maksimal oqim (L/min) |
60 gacha |
Xususiyatlari:
▶ Plitalar tagiga o'rnatish uchun
▶ 5 bosim bosqichi
▶ 4 ta sozlash elementlari:
. Aylanadigan tugma
. Olti burchakli boshli vint va himoya qopqog'i,
O'lchovli qulflanadigan aylanma tugma
O'lchov bilan aylanadigan tugma
▶ Tekshirish valfi, ixtiyoriy
▶ O'rnatish namunasi DIN 24 340, shakl A, ISO 4401 va CETOP - RP 121H
Ilova:
Bosim ketma-ketlik valfi DZ 6 DP ikkinchi tizimning bosimga bog'liq ulanishi uchun ishlatiladi.
Bosim ketma-ketligini sozlash sozlash elementi (4) orqali amalga oshiriladi.
Prujina (3) boshqaruv g'altagini (2) neytral holatda ushlab turadi, valf bloklanadi. P kanalidagi bosim nazorat chizig'i (6) orqali kamon (3) qarshisida boshqaruv g'altakning (2) g'altak yuzasida mavjud.
Agar P kanalidagi bosim prujinaning (3) belgilangan qiymatiga yetsa, boshqaruv g'altagi (2) chapga siljiydi va P dan A ga ulanishi ochiladi. A kanalidagi tizim P kanalida bosim pasaymasdan ulanadi.
Boshqaruv signali P kanalidan boshqaruv chizig'i (6) orqali yoki tashqi tomondan B (X) porti orqali kelib chiqadi.
Valfning qo'llanilishiga qarab, yog'ning oqishi tashqi tomondan T(Y) porti orqali yoki ichkaridan A orqali amalga oshiriladi.
DZ 6 DP 1 -50B ning tuzilishi
DZ 6 DP-10B belgilari
