Gidrotexnik tizimlar bilan ishlayotganingizda, to'g'ri yo'naltirilgan boshqaruv variantini tanlash barcha farqlarni amalga oshirishi mumkin. Rexrot 4wation Contrictral boshqaruv klavi ko'plab sanoat dasturlari uchun ishonchli tanlovga aylandi va muhandislar unga qaytib kelishining yaxshi sabablari bor.
4we 10 d ni nima qiladi
Rexrot 4W 10 D bu Solenoid-boshqariladigan boshqaruv boshqaruvi variantlari tizim orqali oqadi. Buni neft yoki boshqa gidrotexnik suyuqlik uchun harakatni boshqarish vositasi deb o'ylang. Elektr energiyasini kemadan oqib o'tganda, valf stavkani siljitadi va texnologiyangizning turli qismlariga suyuqlikni qayta yo'naltiradi.
Ushbu valf NG10 o'lchamdagi standartga mos keladi, shuningdek, CETOP 5 yoki ISO 4401-05 deb ataladi. Bu amaliy jihatdan bu jiddiy tazyiqlarni va oqim stavkalarini hal qilishi mumkin, bu esa gidravlik tizimlardan ko'p ishlatiladigan standart o'rnatiladigan naqshlarni hal qilishi mumkin.
Uning nomidagi raqamlar sizga muhim ma'lumotlarni aytadi. "4" degani, unda suyuqlik kirib boradigan va chiqadigan to'rtta asosiy port mavjudligini anglatadi. "Biz" bu isenoidlar tomonidan ishlaydigan yo'naltiruvchi varaqni bildiradi. "10" uning nominal hajmini anglatadi va "D" o'ziga xos klapanning neytral holatida bo'lganida o'zini qanday tutishini aniqlaydigan o'ziga xos spool konfiguratsiyasini tavsiflaydi.
Bosim va oqim imkoniyatlari
Yo'nalish boshqaruvi varaqasining stend xususiyatlaridan biri 4Be 10 D 10 D 10 Di, Rexrot uchun yuqori bosimni boshqarish qobiliyati. Asosiy ish portlari 350 barni boshqarishi mumkin, bu taxminan 5576 psialiga teng. Sanoat ishlarini terib olib tashlamasdan talab qiladigan etarli bosim.
Oqim quvvati uchun ushbu valf model variantga qarab daqiqada 120 va 160 litr orasida ishlay oladi. Bu amerikalik o'lchovlarda taxminan 32 dan 42 gallon. Ushbu diapazon sizga komponentlaringizni haddan tashqari oshirmasdan yoki osti qismlarini ajratmasdan tizimning ehtiyojlariga moslashtirish uchun moslashuvchanlikni beradi.
Qaytish porti, odatda 210 bar atrofida, odatda 210 bar atrofida. Bu masala, chunki agar siz tizimni loyihalashtirsangiz, qaytib kelish chizig'ingiz juda ko'p bosimni rivojlantirmasligiga ishonch hosil qilishingiz kerak. Aks holda, siz valfning bahor mexanizmiga zarar etkazishingiz yoki uy-joyni dizayn chegaralaridan tashqarida siqishingiz mumkin.
Nam pin solenoid dizayni
4we 10 d ho'l-pinli solenoid dizayni deb nomlangan narsa, bu xususiyat ba'zi e'tiborga loyiqdir. Ushbu sozlashda solenoidning pushti sulumning pushti rangi umuman muhrlangan emas, balki gidravlika moyida o'tiradi.
Ushbu dizayn tanlovi bir nechta amaliy foyda keltiradi. Gidravlik moyi sovutish bilan shug'ullanadi, issiqlik elektr zangidan tortib olinadi. Bu solenoidga uzoqroq davom etadi va yanada ishonchli, ayniqsa, valfni tez-tez velosipedda ishlashda yordam beradi. Yog ', shuningdek, vaqt o'tishi bilan kiyinish va yirtiq rangni kamaytiradigan harakatlanuvchi qismlarni moylaydi.
Xizmatiy holatdan, nam pin solenoidlar qulay. Siz kilogrammni gidravlik tizimni to'kib tashlamasdan yoki kesilgan bosimli kameralarga kirmasdan almashtirishingiz mumkin. Bu vaqtni ta'mirlash paytida vaqtni tejaydi va sizning gidravlik suyuqlikingizni ifloslantiradigan imkoniyatni kamaytiradi. Kaniq, hatto klapanni o'rnatish paytida sizga ko'proq variantlarni beradigan 90 yoki 360 daraja aylanishi mumkin.
O'chirish tezligi va namlash nazorati
DC quvvat bilan Rexrot bilan yo'naltirilgan boshqaruv boshqaruvi bilan faollashtirsangiz, u Odatda 45 dan 70 millisekundga o'tganda, 35-45 millisekundlar o'chirilganda, 35-45 millimekundni o'chiradi. Ushbu javoblashuvlar sanoatni avtomatlashtirish ehtiyojlari uchun yaxshi ishlamoqda.
Ko'plab raqobatchilardan tashqari, bu valfning boshqa raqobatdoshlari qanday yaratilishi mumkinligi bu uning sozlanishi namlik xususiyati hisoblanadi. Ba'zi versiyalar sizga yoqilganda spirt qanchalik tez harakatlanishiga imkon beradi. Sozlash tugmachalari yoki sobit diagrammalardan foydalangan holda, agar kerak bo'lsa, agar kerak bo'lsa, 100 millimekundgacha kommutatsiya vaqtini 100 millisekundgacha uzaytirishingiz mumkin.
Nega sekinroq valfni xohlaysiz? Katta silindrlar yoki og'ir yuklar bilan tizimlarda tezkor yo'nalishda o'zgarishlar sizning quvurlaringiz va armaturalaringiz orqali bolg'a bosimli bosimni yaratishi mumkin. Ba'zida suv bosim deb ataladigan bu hodisa komponentlarga zarar etkazishi va tizimingizning umrini qisqartirishi mumkin. O'rnatilgan namlash ushbu o'tishlarni yupqalashsiz, bu sizning quvuringizda alohida zarbadagi bostretlarga ehtiyoj sezmaydi.
Valve soatiga 15000 tagacha kommutatsiya tsikllarini ishga tushirishi mumkin, bu esa kun davomida valfning qayta-qayta ochilishi va yaqinroq bo'lgan yuqori tezlikda ishlab chiqarish liniyalariga mos keladi.
Spirt konfiguratsiyasi va ishlaydigan mantiq
4 ga 10 d dyuymda "D" ning 4-belgisi ma'lum bir spool belgisiga tegishli, ammo Rexrot ushbu valf platformasini ko'plab spirtli konfiguratsiyalar bilan taklif qiladi. Boshqa variantlar ichida siz uni 4/3 konfiguratsiyalarga (to'rtta pozitsiyani, uchta pozitsiya) yoki 4/2 sozlash va boshqa variantlar orasida olishingiz mumkin.
Har bir nayzali tipda valfning neytral yoki markaziy holatda bo'lganida turli xil oqim yo'llarini yaratadi. Ba'zi konfiguratsiyalar - bu silindrlarni o'z ichiga olgan holda sotilganda barcha portlarni yoping. Boshqalar nasosni tankga ulashadi, bu nasosni yechadi va energiyani tejaydi. Tanlash valf faol ravishda o'zgarganda tizimingiz kerak bo'lgan narsaga bog'liq.
Boshqarish boshqaruvi 4Be 10 D 10 De bahorda ham, janjal va vahimaga tushadigan versiyalarda. Spring-daromadli klapanlar xavfsizlik uchun ko'pincha muhim bo'lgan quvvatni kamaytirganda avtomatik ravishda uy sharoitiga qaytadi. Xotin-chuyda versiyalar so'nggi signalni yubormaguningizcha, boshqa signalni taqdim etguningizcha, elektr quvvati paytida biron bir narsani ushlab turishingiz kerak bo'lgan boshqa signal yubormaguningizcha qoladi.
Elektr xususiyatlari
Ushbu klapan keng tarmoqli elektr tizimlari bilan ishlaydi. Siz uni DC volteglari bilan 230V gacha, yoki ACTET VOLTAGE variantlari bilan buyurtma berishingiz mumkin. Standart DC Solenoid 30 dan 355tgacha quvvat sarflaydi.
Elektr ulanishlari turli xil uslublarda, shu jumladan dini standartlari bilan tanishadigan elektr standartlariga mos keladi. Valve IP65 himoya reytingi mavjud, bu esa bu chang va suv purkagichni muammosiz boshqarishi mumkin. Izolyatsiya VDE sinflar standartlariga javob beradi, shuning uchun u elektr xavfsizligi masalalari bo'yicha sanoat muhitiga mos keladi.
Muammolarni bartaraf etish yoki shoshilinch operatsiya qilish uchun ko'plab versiyalar qo'llanmani bekor qilish imkoniyatlarini o'z ichiga oladi. Bular tizimni o'rnatganingizda yoki elektr etishmovchiligida biror narsani boshqa joyga ko'chirishingiz kerak bo'lgan vanvini yoqishga imkon beradi.
Bu qalam ishlatiladigan qayerda
4Be 10 De 10 Dee turli xil sohalarda, chunki u ishonchlilik bilan ishlashni amalga oshiradi. Dengiz arizalarida siz kemalardagi boshqaruv tizimlarini boshqarish, yuklarni yuklash va tushirish va o'zgaruvchan-pitvanlarni sozlaydigan kranlarni boshqarish tizimini boshdan kechirasiz. Ushbu sharoitlar doimiy sharoitda doimiy sharoitlarda ishlaydigan va rexrot dizayni tuz va tebranish uchun yaxshi ushlab turadi.
Ishlab chiqarish ob'ektlari texnika vositalari, in'ektsiya shakllantiruvchi uskunalari va metall hosil qiluvchi presslar va metall hosil qiluvchi presslar uchun yo'nalishni boshqarish varaqasi. Yuqori kommutatsiya chastotasi qobiliyati uni valfa klapan vrachiga aylanadigan avtomatlashtirilgan ishlab chiqarish uchun foydali bo'ladi. Nampani sozlash ushbu mashinalardagi aniq komponentlarga zarba berishga yordam beradi.
Qurilish va mobil uskunalar shuningdek ushbu likv platformaga ishonadi, ammo ushbu ilovalar ko'pincha mobil gidrotachani optimallashtirilgan bir oz turli xil variantlardan foydalanadilar.
Ta'minot va suyuqlik tozaligi
Gidrotexnik komponentlar singari, 4we 10 D to'g'ri ishlash uchun toza moy kerak. Spool va Valf tanasi o'rtasida mikrometrlar va iflos zarralar ichida o'lchanadi, axloqsiz zarralar va ichki oqishlarga olib kelishi mumkin.
Rexrot gidravlik suyuqlik NAS 1638 toifadagi stol standartlariga javob berishi kerakligini belgilaydi. Sizga 10 mikron zar zarralari uchun kamida 75 ga teng bo'lgan yaxshi filtrlash tizimi kerak bo'ladi. Bu juda qattiqqo'l bo'lishi mumkin, ammo soatiga 15000 tsiklni ishlaganingizda, ifloslanish shikastlanishi tezroq bo'ladi.
Oddiy parvarishlashda suyuqlik tozaligini tekshirish, oqishlarni tekshirish va ba'zan muhrli to'plamlarni almashtirishni o'z ichiga oladi. Muhrlar to'plamlarida to'qqizta O-rings mavjud va yangi seriya uchun R961006886 kabi bir qismli qismlari bilan birga bo'ling. Ho'l-pin dizayni tufayli siz tez-tez yeptilayotgan ishg'ol qilinmaydigan sariyenoidilni almashtirishingiz mumkin.
Boshqa variantlar bilan taqqoslash
Rexrotning yo'nalishi bo'yicha boshqaruv varaqasi NG10 toifadagi parker, ohang va boshqa yirik ishlab chiqaruvchilarning klapanlari bilan raqobatlashadi. Parkerning D3W seriyali 345 bar atrofida bir xil bosim reytinglarini taklif etadi. Omonning DG4V-5 seriyasi, shuningdek taqqoslanadigan tazyiqlarda ishlaydi, ammo texnik xususiyatlar modelga qarab farq qiladi.
Rexrot optsiyasini qanday amalga oshirish asosan namlash qobiliyatiga ega. Boshqa ishlab chiqaruvchilar kuchli va sezgir klapanlar qilishadi, ko'pchilik o'rnatilgan zarbalarni bostirishni o'z ichiga olmaydi. Agar sizga bu xususiyat kerak bo'lsa, siz bo'sh joyni egallaydi va murakkablikni qo'shadigan tizimingizga tashqi kesmalar yoki yostiqlarni qo'shishingiz kerak edi.

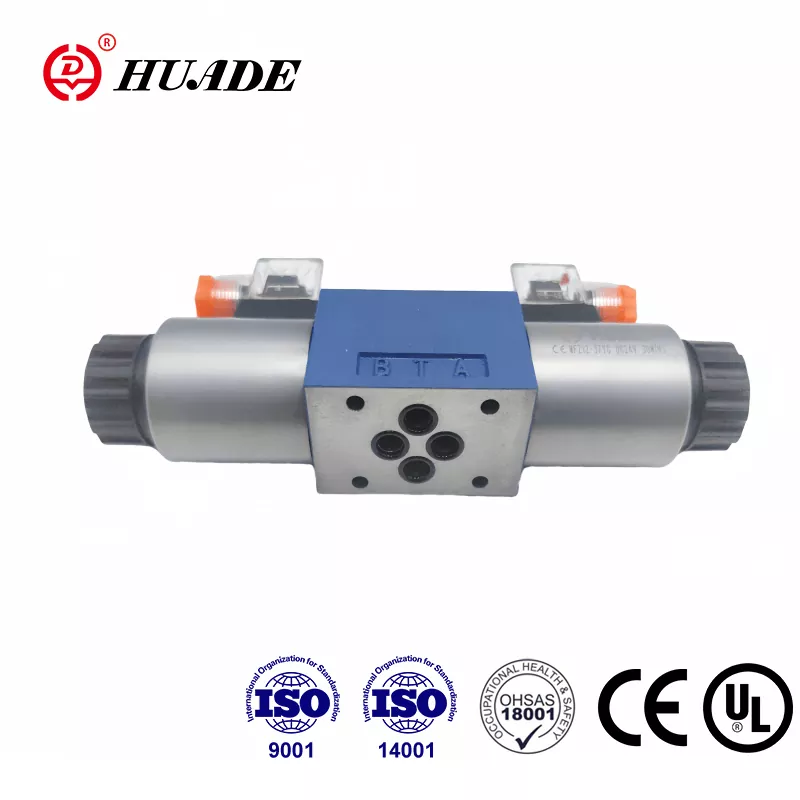

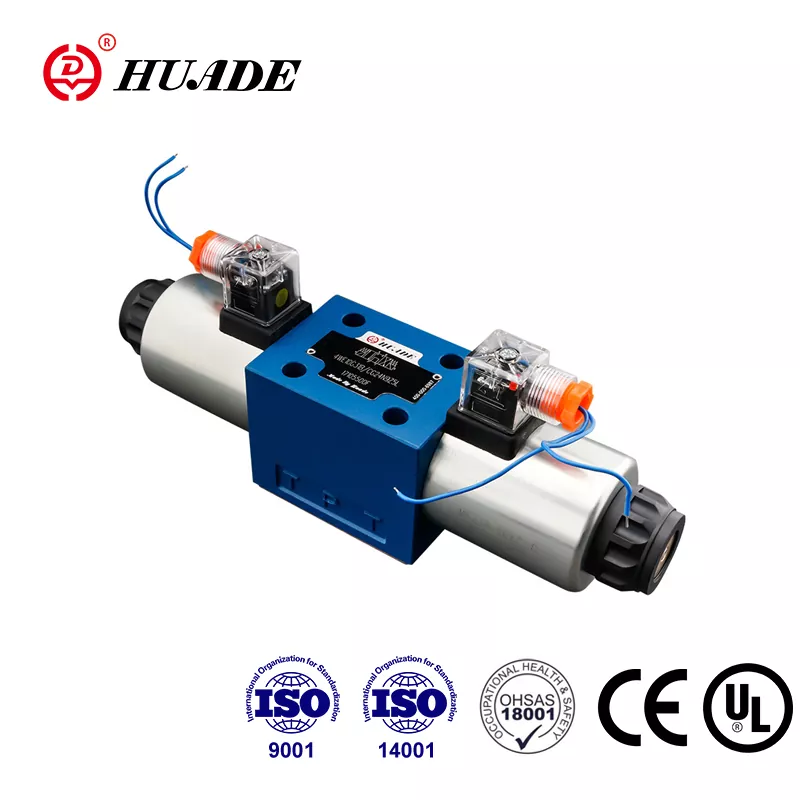

Xuddi shu sozlash standartlariga rioya qiladigan va pastki narxlarni taklif qiladigan xushomadga o'xshash kompaniyalarning mos keladigan alternativalar ham mavjud. Bular kamroq tanqidiy dasturlar uchun yaxshi ishlashi mumkin, ammo siz ehtiyotkorlik bilan amaldagi speklarni, ayniqsa maksimal oqim stavkalarini va uzoq muddatli chidamlilik ma'lumotlarini taqqoslashingiz kerak.
O'rnatish masalalari
4we 10 D Town ISO 4401-05 naqshidan foydalangan holda. Bolt tuyg'asi 80 dan 32 millimetrgacha, bu ushbu o'lcham sinfi uchun sanoat standartiga mos keladi. Ushbu standartlashtirish, siz ko'pincha ishlab chiqaruvchilarning klapanlarini qayta tikmasdan yoki ko'katingizni qayta tikmasdan almashtirishni anglatadi.
Valfni o'rnatishda, port belgilariga e'tibor bering. Port P nasosingizga ulanadi, a va B portlari sizning aktuatoringizga boring va Port T tankga qaytadi. Bularning orqa tomonini olish tizimingizni noto'g'ri ishga tushiradi va uskunaga zarar etkazishi mumkin.
Rexrotning yo'nalishi bo'yicha boshqaruv boshqaruvi 4Be 10 Davlatlari Selsiyning 70 darajagacha bo'lgan Atrof-muhit haroratida ishlaydi. S gidravlik suyuqligining harorati kommutatsiya vaqtlariga ta'sir qiladi, chunki neft yopishqoqligi harorat bilan o'zgaradi. Agar sizning tizimingiz haddan tashqari sovuq yoki issiqda ishlasa, sizga vaqt hisob-kitoblarida bu uchun hisobga olishingiz kerak bo'lishi mumkin.
Xavfli hududlar uchun maxsus variantlar
Portlovchi atmosferadagi arizalar uchun Rexrot ATEX-sertifikatlangan versiyalarini taklif qiladi. Biz ... XE seriyali 2-zonada ishlaydi, bu erda portlovchi gazlar yoki chang mavjud bo'lishi mumkin, ammo odatda kutilmaydi. Biz ... XN seriyali tutqichlar zonasi 3 ta portlash xavfi bilan 3 ta shart.
Ushbu portlashning zararli variantlari ateşleme manbalarining oldini olish uchun maxsus plyonlar va himoya qazilmalaridan foydalanadilar. Agar siz neft-kimyo sharoitida ishlayotgan bo'lsangiz, konchilik operatsiyalari yoki offshor platformalari, xavfsizlik qoidalarini qondirish uchun ushbu sertifikatlangan versiyalarga muhtojsiz.
Kelajakda tizimingiz
Sanoat tizimlari yanada avtomatlashtirilgan va ulanganda, diagnostika imkoniyatlari yanada qadrli bo'ladi. Asosiy 4Be 10 D tugmachali klapan, Rexrot 4Weh 10 seriyasini taklif qiladi, deya xabar beradi 4WEH 10 seriyasini taklif qiladi, bu lavozim monitoringi va elektron zarbani sozlash qo'shadi.
Ushbu ilg'or versiyalar xuddi shu tasdiqlangan vanvul tanasi va spirt dizayni 4-standart sifatida ishlatadi, ammo ular spoulning qaerda joylashganligini sizga aytib beradigan sensorlarni o'z ichiga oladi. Ushbu fikr-mulohazalar prodeksiyaga va ahvolni monitoring qilishda yordam beradi. Agar siz sanoat 4.0 standartlariga javob beradigan tizimni qurayotgan bo'lsangiz yoki funktsional xavfsizlikni sertifikatlashni talab qilsangiz, 4WH platformasi sizning asosiy gidravlika platformaingizni o'zgartirmasdan sizga yangilanish yo'lini beradi.
To'g'ri tanlov qilish
Rexrot uchun boshqaruv boshqaruv varaqasi 4we 10 Davlatib, ishlash va amaliylik o'rtasida katta zamin yaratadi. Bu oddiy dasturlar uchun muhandis bo'lmagan yuqori bosim va oqim stavkalarini ishlaydi. Nam pin solenoid dizayni texnik xizmat ko'rsatadi va sozlanishi namlik xususiyatlari gidravlik shokning nozik tizimlarini himoya qilishga yordam beradi.
Ushbu klapanni belgilaganingizda, qaysi qatorda bo'lishingizni tushunganingizga ishonch hosil qiling. 3x va 5x seriyali maksimal bosim reytingida ba'zi farqlarga ega, ammo 5x versiyalari 350 bar 315 bar ga nisbatan 315 barga to'g'ri keladi. Agar siz 96V yoki 205V DC kabi yuqori voltaj zanjirlarini ishlatsangiz, solenoidni haddan tashqari qizib ketmaslik uchun maksimal oqimni o'n foizga kamaytirish kerakligini unutmang.
Uzoq xizmatdagi hayotning kaliti etarli darajada suyuqlik tozaligini saqlab turish va tavsiya etilgan filtr standartlariga muvofiq. Agar siz valfni kutilgan ishning davomiyligi bilan tanishishni xohlasangiz, bu majburiy emas. Suyuq suyuqlikni boshqarish va davriy muhrni almashtirish bilan bu klapanlar millionlab tsikllarni sanoat xizmatida etkazib berishlari mumkin.
Siz yangi tizimni loyihalashtirasizmi yoki mavjud klapanni almashtirasizmi, 4we 10w ko'p turli xil dasturlarga moslashuvchanligi bilan etarlicha moslashuvchanligi bilan ishonchliligini tasdiqlaydi. Uning standartlashtirilgan o'rnatish naqshlari va keng spirt oralig'i, odatda sizning ehtiyojlaringizga mos keladigan versiyalarni topishingiz mumkinligini anglatadi.
