Xavfsizlik va samaradorlik uchun gidravlik tizimlar bilan ishlashda ishlayotganda, xavfsizlik va samaradorlik uchun zarurdir. Tekshirish klapan-20 - bu plastinka o'rnatilgan gidrotavik tarkibiy qism bo'lib, suyuqlikni oldini olishda suyuqlikning bir yo'nalishda oqishga imkon beradi. Ushbu qo'llanmada gidravlika dasturlari va u haqiqiy dunyodagi vaziyatlarda qanday ishlashini tushuntiradi.
CHEFLE-20-chi qanday?

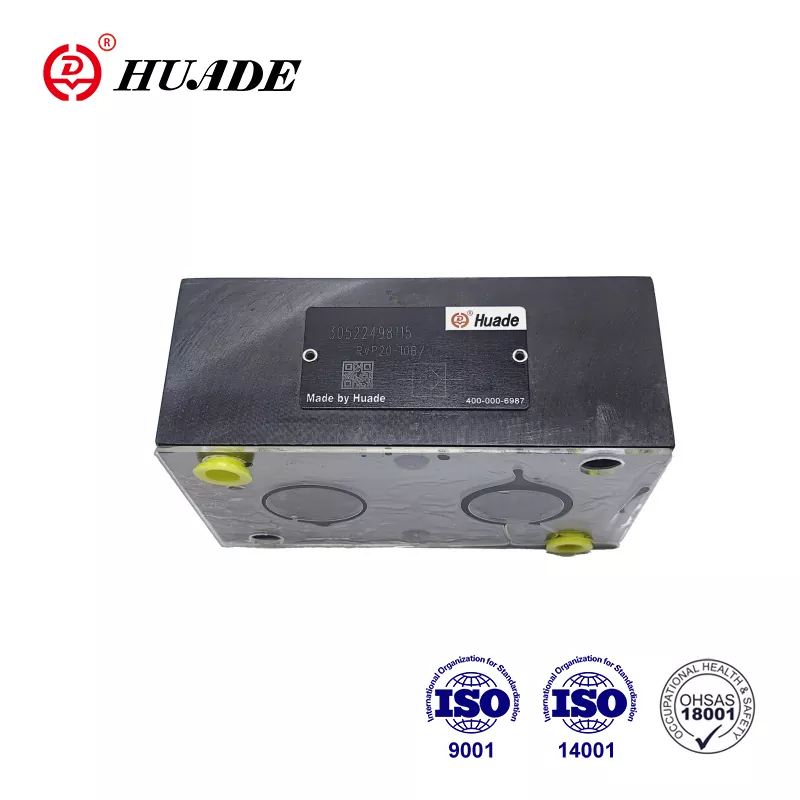

CHVP-20 Chek Leve - bu gidravlik echimlarga ixtisoslashgan Germaniya kompaniyasi tomonidan ishlab chiqarilgan bahorgi yuklangan vand. Ushbu valf konus shaklidagi gopli dizayndan foydalanadi, bu suyuqlik orqaga qarab harakatga kelganda oqilona muhrni yaratadi. Uning nomidan "20" nomidagi "1 dyuymli trubkali ulanishga teng" o'rta oqim dasturlari uchun o'lchamdagi ".
Valve Port-b-dan B portiga bepul oqimni qaytarishga imkon beradi. Suyuqlik bosimi bahor kuchini (odatda 0,5 barni) engillashtiradi, konus orqaga siljiydi va suyuqlik orqali o'tadi. Bosim pasayganda yoki teskari bo'lsa, bahor tezda orqada qolgan harakatni to'xtatib, konusni tezda o'tiradi. Ushbu oddiy mexanik harakat elektr energiyasidan yoki tashqi boshqaruvsiz sodir bo'ladi.

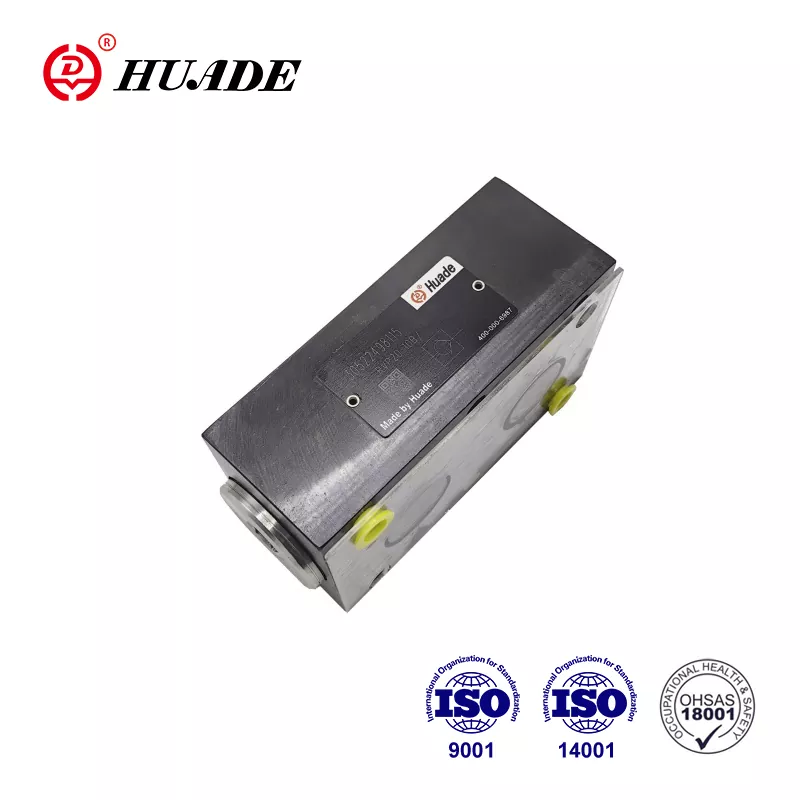

Tekshirish klapan-20 og'irligi taxminan 3,3 kg ni tashkil qiladi va to'g'ridan-to'g'ri valfli bloklarga mos keladigan ixcham plastinka o'rnatiladigan dizaynni aks ettiradi. Ushbu o'rnatish uslubi bo'shliqlar bilan taqqoslaganda bo'sh joyni tejaydi va murakkab gidrotik zanjirlarda to'g'ri o'rnatiladi.
Texnik xususiyatlar va ishlash
Tekshirish va 20tasini tekshirish valfi 350 bargacha (5000 psi) va 350 litrgacha (150 GPM) oqadi. Ushbu xususiyatlar uni qurilish uskunalari va sanoat texnikasida topilgan o'rta gidrotexik tizimlarga mos keladi. Valve harorat oralig'ida -20 ° C dan + 80 ° C gacha bo'lgan harorat oralig'ida turadi.
Standart tekshiruv klapanining yorqin bosimi RVP-20 0,5 barni tashkil etadi, degani, suyuqlikni oldinga siljitish uchun suyuqlikning minimal bosimiga muhtoj. 1 bar yoki yuqori yorilish bosimli maxsus versiyalar kirish uchun ko'proq qarshilik kerak bo'lganda mavjud. Valvni ortib, daqiqada 200 litr miqdoridagi bosimning pasayishi, 250 litrning 250 litr miqdorida 250 litr miqdorida 250 litrgacha bo'lganligi, bosim oqimi 4 dan 8 barga etadi.
Valv tanasi sink qoplamalari bilan fosfsiz po'latdan iborat, konus va o'tiradigan paytda toshlilik uchun tosh va er maydonidan qilingan. FKM muhrlari kimyoviy qarshilik ko'rsatadi va mineral miqyosli neftli gidravlik suyuqlik bilan ishlov berish 2,8 va 800 mm / s. Dizayn Din ISO 1219 standartlariga rioya qiladi va "Din 51524" o'ziga xos xususiyatlari bilan saylangan mineral moylar bilan sinovdan o'tkaziladi.
CHECAF VAXS RVP-20 qanday ishlaydi
RVP-20 chek va 20-sonli ishni tushunish nega gidravlika tizimlarida samarali ekanligini tushuntirishga yordam beradi. Valve aniq belgilangan o'rindiqqa qarshi o'ralgan bahorgi konus mavjud. Yopiq holatda bahor bu konusni o'rindiqqa mahkam ushlaydi, metallga bo'yalgan muhrni yaratadi, bu har qanday suyuqlikni orqaga qaytarishiga to'sqinlik qiladi.
Suyuqlik B portidan etarlicha bosim bilan kirganda, u konus yuzasiga qarshi turadi. Bir marta bosim bahor kuchidan oshib ketsa, konus orqaga siljiydi va portga tushish uchun yo'l ochadi. Ushbu ochiq holatda, RVP-20 chek valfi nisbatan past qarshilikni keltirib chiqaradi, bu tizim orqali suyuqlikning samarali harakatlanishiga imkon beradi.
Agar bosimni tenglashtirsa yoki bekor qilsa, bahor konusni yopiq holatiga qaytaradi. Ushbu tezkor yopilish orqaga chiqadi va baland qismlarni bosimning aylanishi yoki teskari aylantirishdan himoya qiladi. Konus dizayni har safar yopilish mexanizmini tuzatish yoki texnik xizmat ko'rsatishni talab qilmasdan, tiniq o'rindiqlarni to'g'ri ta'minlaydi.
O'rnatish o'lchamlari va o'rnatish
CHEF-20 RVP-20 Sae, Bspp va NPTF portlarini sozlaydigan standart plastinka o'rnatiladigan naqshni ishlatadi. O'rnatish yuzasi kengligi 76,5 mm kenglik qiladi portlar 60 mm. Vananing umumiy uzunligi 133 mm, asosiy balandligi 127 mm. Ushbu ixcham o'lchamlar RVP-20-ni gidravlika varaqalardagi qattiq bo'shliqlarga moslashtirishga imkon beradi.
O'rnatish M10 murvatini 20-30 nm gacha tutadi. Tog'langan sirt kerakli muhrlashni ta'minlash uchun 0,8 mkm yoki yumshoqroq bo'lishi kerak. Valve har qanday yo'nalishga ta'sir qilmasdan, gidravlik zanjirlar yaratishda dizaynerlarni moslashuvchanligini berish mumkin. Port iplari 16 mm chuqurlik va flanal qalinligi 19 mm.
Tekshiruv valfini o'rnatishda RVP-20-ni o'rnatishda oqim yo'nalishi vanve organidagi strelkaga mos kelishini tekshiring. B portlari bosim manbaiga ulanishlari kerak, chunki himoyalangan zanjirga ulanadi. To'g'ri murvat sinfidan foydalanish (10,9 yoki undan yuqori) tebranish va bosimni velosipedda mahkamlashning oldini oladi.
CLVP-20-ni tekshirish uchun umumiy dasturlar
Mobil texnikali RVP-20-ni tekshirish klapanining asosiy yo'nalishlarini anglatadi. Ekskavatorlar bu klapanlardan gidravlika nasos stavkalarida foydalanadilar va bom harakati to'satdan to'xtaganida bosimning ko'payishini oldini oladi. Roliklar va kompaktorlar Valfning gidravlik zanjirlarini ajratish qobiliyatidan foydalanadilar, uskunalar operatsiyasi paytida xavfsizlikni yaxshilaydi.
Sanoat avtomatlashtirish tizimlari tsilindr qulflash va bosimli parvarishlash uchun CHVP-20-ni tekshiring. Inyeksiya shakllantiruvchi mashinalari barqaror in'ektsion bosimni ta'minlash uchun bu klapanlardan foydalanadi, bu esa barqaror in'ektsiya bosimini ta'minlaydi, bu esa kamchiliklarni kamaytiradi va dala hisobotlari 20-30% ga qadar dada 20-30% gacha kamayadi. Majmonanlar liniyasi gidravlika tizimlaridan ehtiyotsizliklar tushganda, tushuntirib bo'lmaydigan harakatning oldini olish uchun klapanlardan foydalanadi.
Dengiz va Offshor dasturlari RVP-20 korroziyasi va ishonchli muhrlash va ishonchli muhrlashdan foydalanib foydalanadi. Kemalar va neft platformalarida likv aktsiyalari yo'naltirish uchun ushbu tekshiruv klapanlaridan foydalanadilar. Yuqori bosimli moylash tizimlari va gidravlik qisqichbaqasimonlar, shuningdek, orqa oqovaning oldini olish tizim yaxlitligi uchun juda muhimdir.
Valv juda past darajada o'rtacha chastota velosiped dasturlari bo'yicha eng yaxshi ishlaydi. Doimiy ravishda yuqori chastotali ishlashi uchun tizimlar uchun qayta-qayta ochilgan va yopilish konus va o'rindiqlarda kiyishni tezlashtirishi mumkin. Bunday hollarda, alternativ vanv dizaynini yoki tez-tez parvarishlash oralig'ini hisobga olish muhim ahamiyatga ega.
Ta'minot va xizmat ko'rsatish muddati
Tekshirish va 20-chi, RVP-20 normal ish sharoitida minimal texnik xizmatni talab qiladi. XyAAning o'rtacha vaqtni pasaytiradi (MTTF_D) 150 yil ichida eng yaxshi sharoitlarda, garchi xizmat hayoti suyuqlik tozaligi va operatsiyasiga bog'liq. Har yili tekshiruvlar yoki har 1000 ish vaqtini tekshirish, muvaffaqiyatsizliklar yuz bermasdan oldin kiyish yordamini aniqlaydi.
Asosiy texnik xizmat vazifalari, valf orqali buzilishlar yoki monitoringning buzilishi va monitoringining tahririni tekshirish kiradi. Agar bosimni pasayish boshlang'ich o'lchovlarning 10 foizdan ortig'i ortib borsa, ichki kiyim yoki ifloslanish spektaklga ta'sir qilishi mumkin. Merjni almashtirish to'plamlari (555094 raqami) davriy xizmat uchun mavjud.
RVP-20 chek valfiga xizmat ko'rsatayotganda, gidravlik asbobini butunlay ajratib oling va valfni olib tashlashdan oldin barcha bosimni engillashtiring. Tug'ilgandan so'ng, muhr yaxlitligini tekshirish uchun ish bosimini 1,5 baravar oshiring. To'g'ri suyuqlik filtrini saqlash (20 mkm yoki Finer) valstuk zarralarini muhrlash yuzalariga zarar etkazish uchun abraziv zarrachalarni oldini olish orqali sezilarli darajada kengaytiradi.
Gidrotexiq suyuqlikni toza saqlash va belgilangan yopishqoqlik ortida RVP-20-ni tekshirish valfi bilan eng keng tarqalgan muammolarni oldini oladi. Nemis gidravlik komponentsiyasining 80 foizini tashkil qiladi, shuning uchun sifatli filtrlash va oddiy suyuqlik tahlillari kengaytirilgan komponent hayoti orqali to'lanadi va to'xtamay qoldi.
Tekshirish varag'ini shunga o'xshash modellarga taqqoslash
Hydac RV / RVP seriyasida, kichik va kattaroq modellar orasida CHVP-20 o'tirish. RVP-16 tutqichlari daqiqada 200 litrgacha oqadi va 2,1 kg ni tashkil qiladi, uni engillashtiradi. RVP-25 og'irligi daqiqasiga 550 litr hajmga ko'payadi, ammo og'ir sanoat tizimlari uchun eng yaxshisi 5,8 kg. Uchta uchta modellar bir xil 350 barning maksimal bosimining maksimal reytingini va harorat oralig'ini tashkil etadi.
Boshqa ishlab chiqaruvchilar o'xshash xususiyatlarga ega raqobatdosh mahsulotlarni taklif qilishadi. Bosch Rexrotning 20 seriyasi Integratsiyalangan xavfsizlik xususiyatlari va elektr monitoring imkoniyatlarini taqdim etadi, bosim reytinglari va daqiqada bir daqiqada 450 litrgacha bo'lgan bosim reytinglari bilan. Parker Xannifinning PV seriyali aerokuzalari uchun engil kompozit materiallarni ta'kidlaydi, daqiqada 350 bar va 300 litrni qayta ishlagan.
Danfoss CSV seriyali ksves korrozik chidamliligi va qishloq xo'jaligi uskunalari uchun 420 barga mos keladigan yuqori bosimli reytinglar (420 bar) yuqori bo'ldi. Germaniya mashinasozlik ishlab chiqaruvchilari uchun Gerbe shiddatsion dizaynerlar, Germaniya mashinasozlik ishlab chiqaruvchilari uchun ultra ixcham dizayni, daqiqali oqim uchun 320 litrga ega. CHVP-20-ni tekshirish valfi, uning tasdiqlangan ishonchliligi, oqishsiz dizayn va mavjud Hyday tizimlariga integratsiyalashuv qulayligi orqali raqobatbardosh bo'lib qolmoqda.
Xarid qilish va mavjudlik
Tekshirish va 20-chi RVP-20 GISACdan standart qismning standart qismini tashkil qiladi. Vakolatli distribyutorlar orqali sotib olish chinakam qismlar va texnik yordamni ta'minlaydi. Asosiy distribyutorlar valfni aktsiyadorlik va daxlli muhr to'plamlarini o'z ichiga olgan Valinonline va Lider gidrotizikasini o'z ichiga oladi. Qo'rg'oshin olib boring, mintaqa bo'yicha farq qiladi, ammo odatda standart konfiguratsiyalar uchun 2-4 haftagacha bo'lgan holda.
Tekshiruv klapanining maxsus versiyalari RVP-20 turli xil yoriq bosim yoki maxsus muhrlar bilan uzoq vaqt qo'rg'oshin vaqt talab etiladi, odatda 6-8 hafta. Maxsus texnik xususiyatlarni buyurtma qilishda ish bosimi, oqim stavkasi, suyuqlik turi va harorat oralig'ini o'z ichiga olgan to'liq tizim talablarini taqdim etadi. Ushbu ma'lumot Hydaka muhandislari optimal konfiguratsiyani tavsiya qiladi.
Ishlatilgan yoki qayta qurilishi valfi RVP-20 birlikasi eBay kabi ikkilamchi bozorlarda, ko'pincha past narxlarda paydo bo'ladi. Biroq, ishlatilgan gidravlik tarkibiy qismlarni sotib olish noma'lum xizmat tarixi va ichki kiyimlar, shu jumladan noma'lum xizmat ko'rsatish tarixi va mumkin bo'lgan xavflarni o'z ichiga oladi. Agar narx cheklovlari ishlatilgan klapanlarni ko'rib chiqilsa, faqat tasdiqlangan obro'si va bosimni sinovdan o'tkazish hujjatlarini talab qilish.
Clave RVP-20 integratsiyasini tekshirish uchun eng yaxshi amaliyot
Tekshirish klapanining muvaffaqiyatli birlashishi Tizim dizayni bilan boshlanadi. Valve valf-ni hisob-kitob qilishini ta'minlash uchun haqiqiy oqim stavkalari va bosim tushishini hisoblang. Valv juda yaxshi ishlaydi, agar oqim maksimal quvvatning 80 foizidan past bo'lsa, bosimni aylanib o'tish va harorat o'zgarishi uchun marjada ta'minlaydi.
Havo qonini qon to'kish yoki shamollatish filtrini havo orqali kirish mumkin bo'lgan tizimlarga o'rnating. Tuzatilgan havo Tekshirish varag'ini to'g'ri yopilishdan boshlab 20-sonli RVP-20ning oldini olish mumkin va vaqt o'tishi bilan bo'shatishni keltirib chiqarishi mumkin. Havo pufakchalari ko'tarilishi va qochishning oldini olish va qochishning oldini olish uchun valfni joylashtirish.
Bir nechta chek valvanni parallel slanetek-da ishlatishda, muvozanatli oqim taqsimlashni ta'minlaydi. Klues orasidagi yorilish bosimining ozgina o'zgarishi notekis yuklashiga olib keladi, parallel ravishda kelishuv samaradorligini pasaytiradi. Mos keladigan to'plamlarni tanqidiy dasturlar uchun bir xil ishlab chiqarish partiyasidan foydalanishni ko'rib chiqing.
Dastlabki tizimni ishga tushirish va foydalanish rejimida tekshirish va ishga tushirish paytida CHVP-20-ni kuzatib boring. Noyassiz shovqin, haddan tashqari issiqlik yoki o'rnatilmagan bosimni o'qitish muammolari yoki mos kelmaydigan foydalanish sharoitlarini ko'rsatishi mumkin bo'lgan bosimli o'qishni tomosha qiling. Muammolarning erta aniqlashi, valf va boshqa tizim tarkibiy qismlariga zarar etkazadi.
Tushunish va mulohazalarni tushunish
Tekshiruv valfi ko'pgina dasturlarda, uning imkoniyatlari cheklanganligini tan olgan holda, uning cheklovlarini tan oladi. Vana yuqori chastotali velosipedchilik uchun mo'ljallanmagan, u erda bir daqiqada bir necha marta yopilgan va yopilgan. Bunday amaliyot kiyishni tezlashtiradi va erta muvaffaqiyatsizlikka olib kelishi mumkin. Yuqori chastotali dasturlar uchun dinamik xizmat uchun mo'ljallangan pilot tomonidan boshqariladigan tekshiruv klapanlari yoki kartrijli klaplarni ko'rib chiqing.
Bahor yuklangan dizayni RVP-20 tekshiruv valvasi har doim oldinga siljish paytida bir oz bosimni chiqaradi. Minimal qarshilik tanqid qiladigan tumanlarda bu xususiyat nasoslarni o'lchash va tizimning samaradorligini hisoblash bo'yicha omil bo'lishi kerak. Maksimal oqim paytida, bosimni tushirish 8 bar 8 barni, issiqlik va isrof qiladigan energiya bilan ta'minlaydi.
Teskari oqim, valf to'g'ri ishlayotganda oqillamaydi, ammo ifloslanish yoki kiyish muhrlashni buzishi mumkin. Xavfsizlik uchun mutlaq nol oqishni talab qiladigan tizimlar ortiqcha klapanlar yoki muqobil muhrlash texnologiyalariga muhtoj bo'lishi mumkin. Doimiy sinovni teskari tartiblash Valvli xizmat ko'rsatish muddati davomida samarali bo'lib qoladi.
Tekshirish va 20-chi RVP-20 sof mexanik operatsiyani pozitsiyasiz yoki ishlash paytida sozlashsiz amalga oshiradi. O'zgaruvchan yorilish bosimini yoki masofadan nazoratni talab qiladigan arizalar har xil valfning turli xil turlariga muhtoj. Ushbu fundamental xususiyatlarni tushunish valfiga mos keladigan ilovalarga mos keladi.
Xulosa
CHVP-20 Chek Leve RVP-20 kamochlarda ishlaydigan gidravlika tizimlarida ishlayotgan gidravlika tizimida ishlayotgan gidravlikadagi puchga chiqayotgani uchun ishonchli echim sifatida xizmat qiladi. Uning bahor yuklangan konusni dizayni past darajadagi bosimli bosimni ushlab turish paytida erkin teskari muhrlarni yaratadi. To'plamli plitalar o'rnatish formati valf blokirovkalari va klomliftlarida o'rnatishni soddalashtiradi.
Ushbu klapan mobil texnikaning, sanoat avtomatlashtirish va dengiz gidravikasida keng tarqalgan, dengiz gidravikasi xavfsizlik va samaradorlik uchun muhim ahamiyatga ega. To'g'ri o'rnatish, suyuqlik tozaligi va davriy tekshirish, RVP-20 Ko'p yillik muammolarni ta'minlaydi. Uning standartlashtirilgan dizayni va keng mavjudlik yangi tizimlar va ularni almashtirish uchun amaliy tanlov qiladi.
Gidrotexnik dasturlar uchun chek klapanini tanlaganingizda, taniqli oqimlarning oldini olishni talab qiladigan o'rta navbatdagi ohanglar uchun CHVP-20-ni ko'rib chiqing. Valvining xususiyatlarini tizim talablariga moslang, o'rnatilgan ko'rsatmalarga o'ting va optimal ishlash va uzoq umr ko'rish uchun tegishli suyuqlik holatini saqlang.
