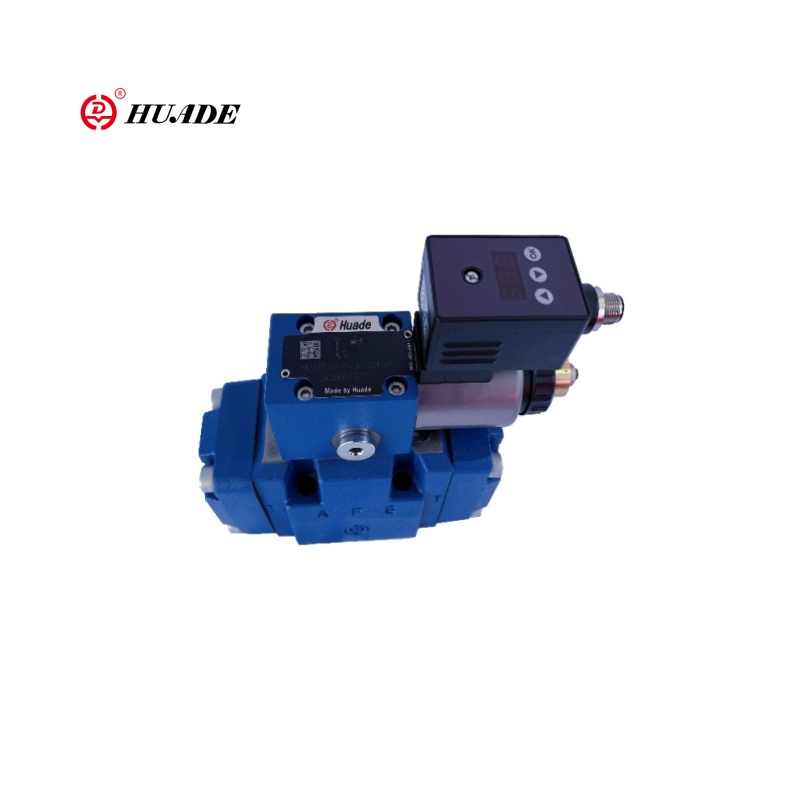

Uchdre-7x elektr signalining nisbati bilan tarmoq bosimini o'zgartiradigan jiddiy bosimni pasaytiruvchi uch tomonlama bosimning yuqori darajadagi bosimini boshqarish komponentidir. Bosimni kamaytirish funktsiyasidan tashqari, u T-Portni tushirishni amalga oshirishi, energiya tejash va issiqlikni kamaytiradi. Valvli kichik oqim uchuvchi klapan tomonidan boshqariladi, bu esa to'g'rilashda aniqroq va kam quvvat sarflaydi.
| Texnik ma'lumotlar | |||
| Umumiy | |||
| NG o'lcham | 10 | 16 | |
| Og'irlik kg | 3Dre va 3drem turi | 7.5 | 10.3 |
| 3drining va 3drem turini kiriting | 7.6 | 10.4 | |
| O'rnatish holati | har qanday, yaxshisi gorizontal | ||
| Saqlash harorati oralig'i | -20 ~ + 80 | ||
| Atrof-muhit harorati | HD-3DRE va HD-3DREM turini kiriting | -20 ~ + 70 | |
| HD-3dree va HD-3dremni kiriting | -20 ~ + 50 | ||
Xususiyatlari:
▶ 3-tomon versiyasi
▶ aylantiriladigan chavandoz bilan solinsional solenoid yordamida ishlash
▶ O'rnatishni sozlash uchun
▶ ISO 4401-ga ko'ra portlash shaklida
▶ Maksimal bosimni cheklash, ixtiyoriy
▶ valf va boshqarish elektron xususiyatlari bitta manbadan
▶ Integratsiyalangan Electronics (Obe) (HD-3DRE (m) e):
- buyruq qiymatidagi bosimning belgisisidagi egri chizig'iga ozgina ishlab chiqarish
▶ Tashqarini boshqarish Electronics (HD-3DRE (m)
▶ chiziqli buyruq qiymatidagi bosimning belgisi
Ilova:
Sanoat gidrotexnika tizimlari, muhandislik uskunalari, aerelospik uskunalari, aerelospik anjomlari (masalan, uzluksiz quyma mashinalar kabi) va boshqalarni sinovdan o'tkazish va boshqalardan iborat uch tomonlama bosim o'tkazilishi mumkin.

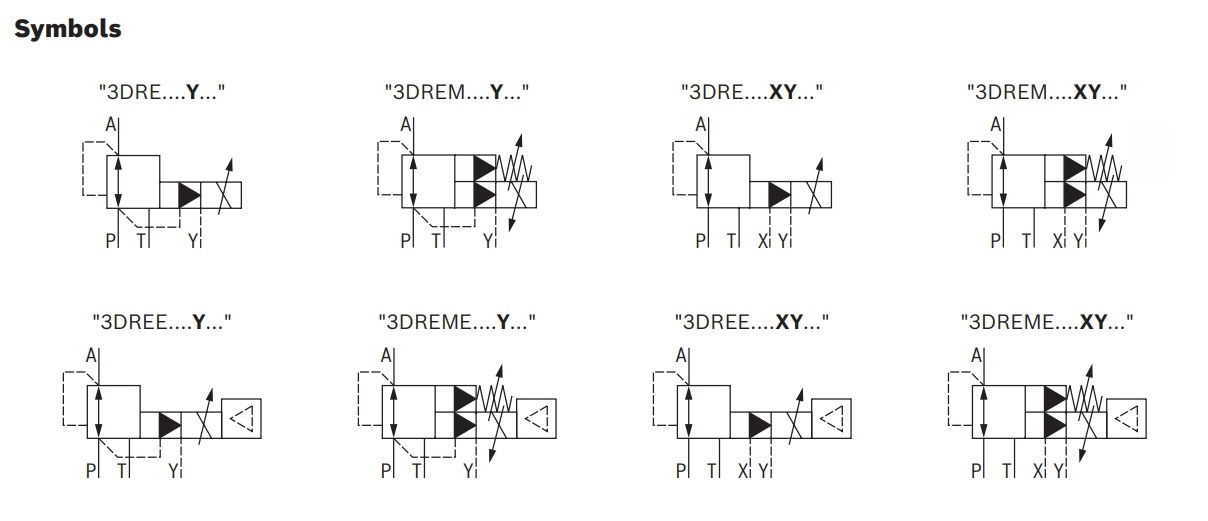

Funktsiya, bo'lim
Qal'a 3DRE (M) va 3Dre (m) ev. Aktuatorning bosimi cheklangan 3 tomonlama bosimni kamaytirish klapanlar.
Ular tizim bosimining pasayishi (p uchun) va cheklash uchun ishlatiladi.
Sozlash; o'rnatish

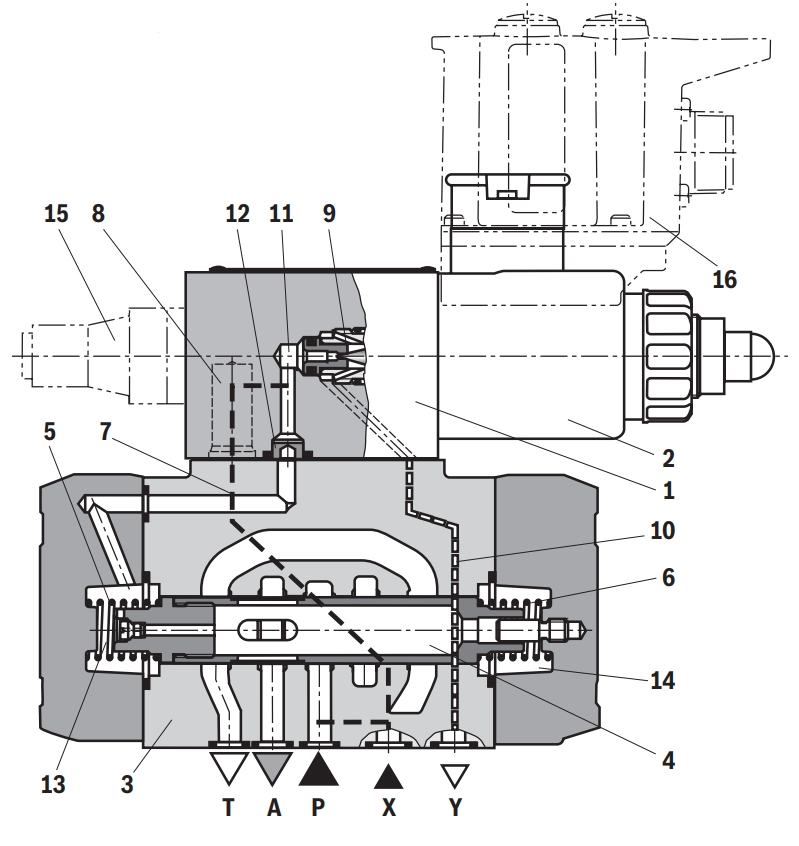

Klaplar ikkita asosiy anyorlardan iborat:
▶ Pilot nazorati valfi (1) mutanosib solenoid (2), maksimal bosimni cheklash (15)
▶ Asosiy valf (3) asosiy nazorat maydoni (4)
Funktsiya
Tūk bosimning qiymatiga bog'liq bo'lgan qiymatini aniqlash uchun Portni pilot boshqaruv varag'i orqali kamaytirish.
▶ Portuli Port P, buloqlar (5) va (6) asosiy nazorat maydonini (4) markaziy holatida ushlab turing.
Shu tarzda, aktuatorda boshlang'ich sakrashning oldini oladi.
▶ Oziq-suyuqlik (8) dan oqim kamerasi (11) orqali oqim varaqasi orqali (9) palatasi orqali nol bosimda olib tashlanadi.
Bosimni kamaytirish
▶ Boshqarish kamerasida (11) buyruq qiymati funktsiyasi sifatida pilot bosimni (11) bosim o'tkazish.
▶ bahor kamerasida (13) ko'krak qafasi orqali (12) va asosiy nazoratni boshqarish uchun (4) o'ngga.
Gidravlik suyuqlik p dan oqadi.
ThI Portdagi aktuator bosimi A mavjud bo'lib, bahorda (14).
▶ Portdagi bosimni aniqlash uchun Pilot boshqaruv klapanining (1) bosimiga o'tish bosh spoulning (4) chapga. Portdagi bosim selot nazorati varag'idagi belgilangan bosim bilan deyarli bir xil.
Bosimni cheklash
▶ Agar portdagi bosim pilot boshqaruv varag'ining belgilangan bosimidan oshsa (1), asosiy boshqaruv spoul (4) chap tomondan o'tadi.
▶ Bu A dan T va Portda belgilangan buyruq qiymatiga ulanishni cheklaydi va bosimni cheklaydi.
