Yo'nalish valfi gidravlik tizimida qanday rol o'ynaydi

Gidravlik tizimlarda yo'naltirilgan valmalarning roli

Siz biron-bir qurilish ekspertatorini erga qazib olganingizni ko'rdingizmi yoki samosov yuk mashinasini axloqsizlikka tushirish uchun uning to'shagini ko'tarish uchun uning to'shagini ko'targanini ko'rdingizmi? Ushbu kuchli mashinalar gidravlik tizimlar tufayli ishlaydi va ushbu tizimlarning markazida yo'naltiruvchi vanve deb nomlangan muhim komponent (yo'nalishni boshqarish variantlari yoki DCV) deb nomlanadi.

Yo'nalish valfi gidravlik tizimining harakatni boshqarish vositasi sifatida bir o'ylab ko'ring. Shunchaki, svetoforning harakatlanishini, to'xtash yoki burilish paytida mashinalarga ko'ra, avtoulovlar esa gidravlik suyuqligini va qachon harakatlanish kerakligini aytadi. Ushbu maqolada biz ushbu muhim klapanlarning o'yinlarini aniq bilib olamiz va nega ular gidravlika mashinalarini to'g'ri ishlashga majbur bo'lishlari kerak.

Yo'nalish valfi nima?

Yo'nalish valf - bu tizimda gidravlik suyuqlik yo'lini boshqaradigan mexanik qurilma. Gidravlik suyuqlik (odatda moy) quvurlar orqali oqib chiqadigan suv va yo'naltirilgan kalit sifatida:

To'g'ridan-to'g'ri suyuqlik oqimiMashinaning turli qismlariga nasosdan
Suyuqlikni to'xtatingAgar kerak bo'lsa
Yo'nalishni boshqaringsuyuqlik siljiydi (oldinga yoki orqaga)
Qachongidravlik qismlarni boshlaydi yoki to'xtatadi

Yo'naltir klapan ichki qismni siljitish orqali ishlaydi (spirt yoki poppet deb ataladi), bu suyuqlik uchun turli yo'llarni ochadi va yopadi. Ushbu oddiy, ammo aqlli dizayni og'ir mashinalardagi murakkab harakatlarni amalga oshirishga imkon beradi.

Gidravlika tizimlaridagi yo'naltiruvchi klapanlarning asosiy rollari

1. Gidravlik suyuqlik uchun transport vositasi

Yo'nalish valfining asosiy vazifasi - bu gidravlik suyuqlik uchun transport politsiyasi kabi harakat qilish. Qanday qilib:

Greid suyuqlik oqimi:U pompadan dog 'jinsi yoki dvigateliga bosimli yog'ni boshqaradi
Qaytish yo'llarini yaratadi:U ishlatilgan suyuqlikni qayta ishlash uchun idishga yuboradi
Noto'g'ri oqimining oldini oladi:Bu bo'shliqni olib ketishi kerak emasligini to'xtatadi

2. Harakat nazorati

Yo'nalish klapanlari mashinalar harakati ustidan aniq nazoratni keltirib chiqaradi:

Oldinga va teskari harakat:Avtoulovni haydovchi yoki teskari tomonga qo'yish kabi
Harakatlarni boshlash va to'xtatish:Harakatlar boshlanishi va tugashi bilan tezkor nazorat
Tezlikni sozlash:Ba'zi ilg'or valmalar tezda harakatlanishini nazorat qilishlari mumkin

3. Xavfsizlikni boshqarish

Ushbu klapanlar muhim xavfsizlik aloqalarini o'ynaydi:

Suyuqlik oqimini to'xtatishtexnik xizmat ko'rsatish yoki favqulodda vaziyatlar paytida
Tasodifiy harakatning oldini olishmashina parklanganida
Boshqariladigan o'chirish uchun ruxsat berishgidravlik operatsiyalar

4. Energiyani boshqarish

Aqlli yo'nalishli valma energiyani tejashga yordam beradi:

Behuda bosimni kamaytirishmashina ishlamayotganda
Nasoslarni bo'sh joyga o'tkazishHarakat kerak bo'lmaganda
Qayta ishlash suyuqligitizim orqali samarali

Yo'nalish klapanlarining turlari

Barcha yo'nalishli klapanlar ham bir xil emas. Turli mashinalar o'zlarining ish joylariga qarab har xil turdagi klapanlar kerak:

Spool klapanlar (eng keng tarqalgan)

Ular qanday ishlaydi:Silindrsimon buyum (joul) valf tanasini orqaga va orqaga slayd

Eng yaxshisi:Bir nechta suyuqlik yo'llari kerak bo'lgan murakkab mashinalar

Misollar:Ekskavatorlar, buldozerlar, sanoat mashinalari

Afzalliklari:

Bir nechta suyuqlik yo'llarini birdan ishlay oladi
Murakkab operatsiyalar uchun juda ko'p qirrali
Yuqori oqim dasturlari uchun yaxshi

Kamchiliklari:

Nopok suyuqlikka sezgir
Kichik ichki oqishlar bo'lishi mumkin
Saqlab turish uchun qimmatroq

Poppet klapanlari (oddiy, ammo samarali)

Ular qanday ishlaydi:Konus shaklidagi parcha ochish / yopiq oqim uchun yuqoriga va pastga ko'tariladi

Eng yaxshisi:Qattiq muhrlash muhim bo'lgan yuqori bosimli dasturlar

Misollar:Xavfsizlik klapanlari, tekshiruv klapanlari

Afzalliklari:

Juda qattiq muhrli (deyarli hech qanday oqish yo'q)
Yuqori bosim bilan yaxshi ishlaydi
Iflos suyuqlikka nisbatan kamroq sezgir

Kamchiliklari:

Oddiy suyuqlik yo'llari bilan cheklangan
Operatsiya qilish uchun ko'proq kuch kerak

Claplarini tekshiring (faqat bitta usul)

Maxsus maqsad:Faqat suyuqlikning bir yo'nalishda oqishini imkon beradi

Eng yaxshisi:Orqaga qaytish va bosimni saqlash

Misollar:Quvvat o'chirilganda silindrlarni cho'zish

Yo'naluvchan klapanlar qanday boshqariladi

Yo'nalish klapanlarini bir necha jihatdan boshqarish mumkin:

Qo'lda qo'llash

Usul:Qo'l to'kilmaydi yoki tugmachalari
Eng yaxshisi:Oddiy mashinalar, favqulodda vaziyatlar
Misol:Kichik ferma uskunalari, qo'llanma presslar

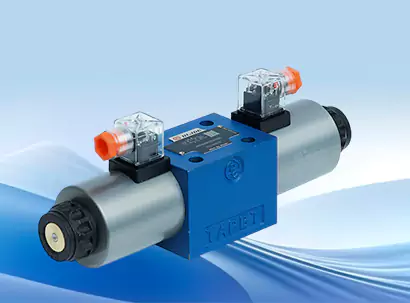

Elektrni boshqarish (solenoid)

Usul:Valfni boshqa joyga ko'chiradigan elektr palillar
Eng yaxshisi:Avtomatlashtirilgan tizimlar, masofadan ishlash
Misol:Zavod mashinalari, robot tizimlari

Gidravlik tajriba nazorati

Usul:Kam miqdordagi gidravlik bosimni boshqarish asosiy valf
Eng yaxshisi:Yuqori suyuqlik oqimiga ega bo'lgan katta mashinalar
Misol:Katta ekskavatorlar, sanoat presslari

Havo (pnevmatik) nazorat

Usul:Siqilgan havo valfi ishlaydi
Eng yaxshisi:Tez ishlaydigan tizimlar
Misol:Ishlab chiqarish uskunalari

Tizimning ishlashiga ta'sir qilish

Yo'nalish valfi gidravlik tizim qanchalik yaxshi ta'sir qiladi:

Tezlikni boshqarish

To'g'ridan-to'g'ri ta'sir:On-larni ochish hajmi suyuqlik oqimining pasayishi
Natijada:Tezroq oqimi = tezroq harakat, sekin oqim = sekinlik
Foyda:Operatorlar turli vazifalarni bajarish uchun tezlikni o'zgartirishlari mumkin

Bosimni boshqarish

Rolning roli:Klapanlar tazyiqlarni yengillashtirish klapanlari bilan tizim bosimini boshqarish
Ahamiyati:Juda ko'p bosimning shikastlanishiga olib keladi
Xavfsizlik:Qimmatbaho komponentlarni himoya qiladi

Energiya samaradorligi

Turli valf dizaynlari energiyadan foydalanishga ta'sir qiladi:

Ochiq markaz klapanlari:Suyuqlikni ishlamayotganda idishga qaytish (sovutish uchun yaxshi)
Yopiq markaz klapanlari:Ishlov berilmaganda bosimni ushlab turing (nasos energiyasini tejash)
Yuklarni sezish klapanlari:Energiyani tejash uchun avtomatik ravishda sozlang

Javob vaqti

Gidravlik afzallik:Suyuqlik siqilmaydi, shuning uchun javob deyarli bir zumda
Valf sifati:Yaxshiroq valflar tezroq va aniq javob qaytaradi
Ilova:Jarrohlik robotlari yoki samolyot nazorati kabi aniq ish uchun tanqidiy

Haqiqiy dunyo dasturlari

Har kuni hayotimizning hamma joyida yo'naltiriladigan klapanlar:

Qurilish uskunalari

Ekskavatorlar: Boshqarish Bom, qo'l va chelak harakatlari
Buldozerlar: gullab-yashnagan pichoqlar
Kranlar: boshqaruvni boshqarish va aylantirish

Ishlab chiqarish

O'slama liniyalari: Pozitsiya qismlari aniq
Presslar: Qo'llash uchun kuch va vaqtni boshqarish
Robotlar: aniq harakatlarni yoqish

Tashish

Samosvallar: ko'tarilish va pastki yuk mashinasi to'shaklari
Axlat tashish mashinalari: ixcham va ko'tarish mexanizmlarini boshqarish
Samolyot: qo'nishni boshqarish vositalari, to'siqlar va parvozni boshqarish

Qishloq xo'jaligi

Traktorlar: boshqaruvni amalga oshirish
O'rim-yig'imchilar: kesish va kollektsiya tizimlarini boshqarish
Sug'orish: suv oqimi va purkagichni joylashtirish

Umumiy muammolar va echimlar

Har qanday mexanik qurilma singari, yo'naltiruvchi klapanlar muammolarga duch kelishi mumkin:

Umumiy muammolar:

Yopishtirish yoki siqilish

Sabab:Iflos suyuqlik yoki eskirgan qismlar
Yechim:Oddiy suyuqlik o'zgarishi va tozalash
Oldini olish:To'g'ri filtrlashni ishlating

Ichki oqish

Sabab:Eskirgan muhrlar yoki tirnalgan joylar
Alomatlar:Sekin yoki zaif harakat
Yechim:Valbatni qayta qurish yoki almashtirish

Tashqi oqish

Sabab:Shikastlangan muhrlar yoki bo'shashish
Alomatlar:Ko'rinadigan suyuqlik etishmovchiligi
Yechim:Muhrlar va ulanishlarni torting

Shovqinli operatsiya

Sabab:Tizimdagi yoki eskirgan qismlardagi havo
Yechim:Qonli havo va kiyish uchun tekshiring

Tibbiy maslahatlar:

Suyuqlikni toza saqlangOddiy filtr o'zgarishi bilan
Oqishlarni tekshiringKundalik tekshiruvlar paytida
Suyuqlikning suyuqligihaddan tashqari qizib ketishining oldini olish uchun
Ishlab chiqaruvchining texnik jadvaliga amal qiling
Poezd operatorlariTo'g'ri foydalanish to'g'risida

Yo'nalish valmalarning kelajagi

Texnologiya yo'naltiruvchi va samaraliroqroq:

Aqlli klapanlar

O'rnatilgan sensorlar:Monitorning bosimi, harorati va pozitsiyasi
O'z-o'zini tashxislash:Muammolarni buzilishidan oldin aniqlang
Masofadan monitoring:Har qanday joyda valbat holatini tekshiring

Yaxshi materiallar

Murakkab paltolar:Kiyish va hayotni kengaytirish
Kuchli qotishmalar:Yuqori bosim va haroratni qo'llash
3D bosib chiqarish:Aniqroq va ixcham dizaynlarni yarating

Energiya samaradorligi

O'zgaruvchan joy almashish:Haqiqiy ehtiyojlarga qarab oqimini sozlang
Energiyani tiklash:Energiyani harakatdan olish va qayta ishlatish
Aqlli boshqaruv:Ishni avtomatik ravishda optimallashtirish

Miniatsionizatsiya

Kichik klapanlar:Qattiq bo'shliqlarga mos keladi
Engil vazn:Mobil jihozlar uchun muhim
Integratsiya:Bir birlikda bir nechta funktsiyalarni birlashtiring

Xulosa

Yo'nalish klapanlari haqiqatan ham gidravlik tizimlarning "miya" dir. Ular bu erda gidravlik suyuqlik qayerga ketayotgani haqida muhim qarorlar chiqaradi va u qanchalik tez sayohat qiladi. Ushbu muhim tarkibiy qismlarsiz ekskavatorlar, zavod robotlari va samolyotlar kabi zamonaviy texnikalarsiz, aniq harakatlarini bajara olmadi.

Yo'nalish klapanlarining rolini tushunish, har kuni ko'rgan kuchli mashinalar ortida muhandislikni qadrlashga yordam beradi. Ushbu murakkab harakatlarni amalga oshirish uchun axlatni echish mashinasidan axlatingizni olib ketadigan samosvalchasidan kattaroq klapanlar ushbu murakkab harakatlarni amalga oshirish uchun sahna ortida ishlaydi.

Texnologiyalarning yutuqlari sifatida yo'naltiriladigan klapanlar samaraliroq, samaraliroq va ishonchli. Ushbu evolyutsiya bizning zamonaviy dunyomizni quvvatlaydigan gidrotexnik tizimlardan yanada yaxshiroq faoliyatini va'da qilmoqda.

Siz talaba gidravlik tizimlar haqida ma'lumotingizni o'rganasizmi, texnik xodim, texnik klapanlarni tushunish, yo'naltirish klapanlarini tushunish zamonaviy mashinalarda eng muhim texnologiyalardan birini tushunishingizga yordam beradi.

Keyingi safar siz ishda gidravlikotexnika mashinasini ko'rsangiz, uning aniq harakatlari kamtarin, ammo kuchli yo'nalishli varaqlar tufayli u erga borishi kerak bo'lgan joyda, u erga borishi kerak bo'lgan transport vositalarida.

Kalit takesea

Yo'nalish klapanlar boshqaruvi gidravlik tizimlaridagi suyuqlik oqim yo'llari
Ular harakat, tezlik va yo'nalishni aniq nazoratga imkon beradi
Turli xil turlar turli xil maqsadlarga xizmat qiladi (joul, poppet, Clapes-ni tekshiring)
Turli xil boshqarish usullari (qo'llanma, elektr, gidravlik, pnevmatik)
Xavfsizlik, samaradorlik va ishlashi uchun tanqidiy
Qurilish, ishlab chiqarish, transport va qishloq xo'jaligida topilgan
Oddiy parvarishlash muammolarni oldini oladi va hayotni kengaytiradi
Bo'lajak ishlanmalar aqlli texnologiya va samaradorlik masalasiga bag'ishlangan
