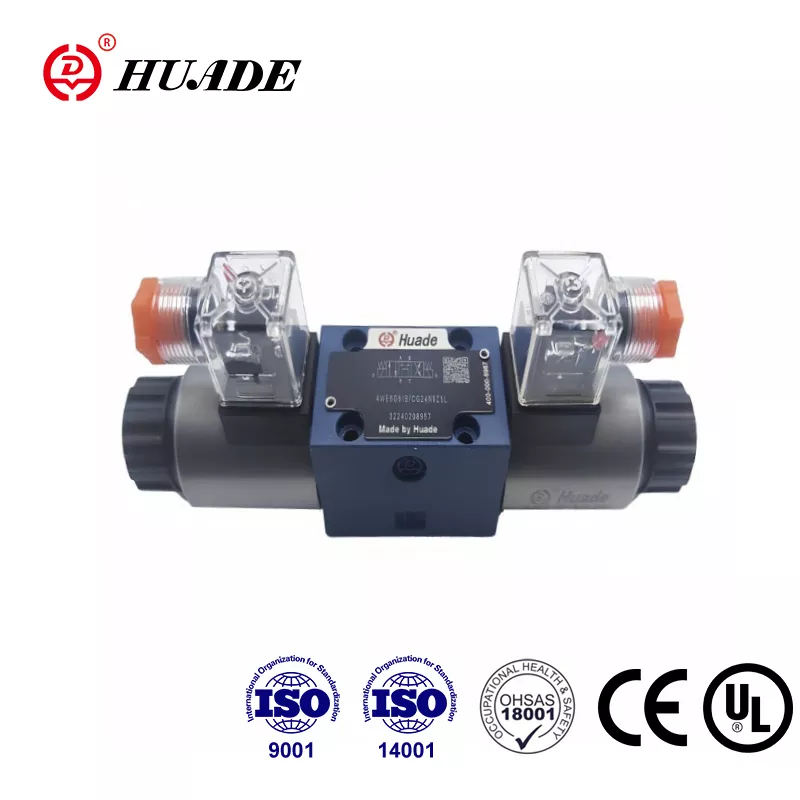

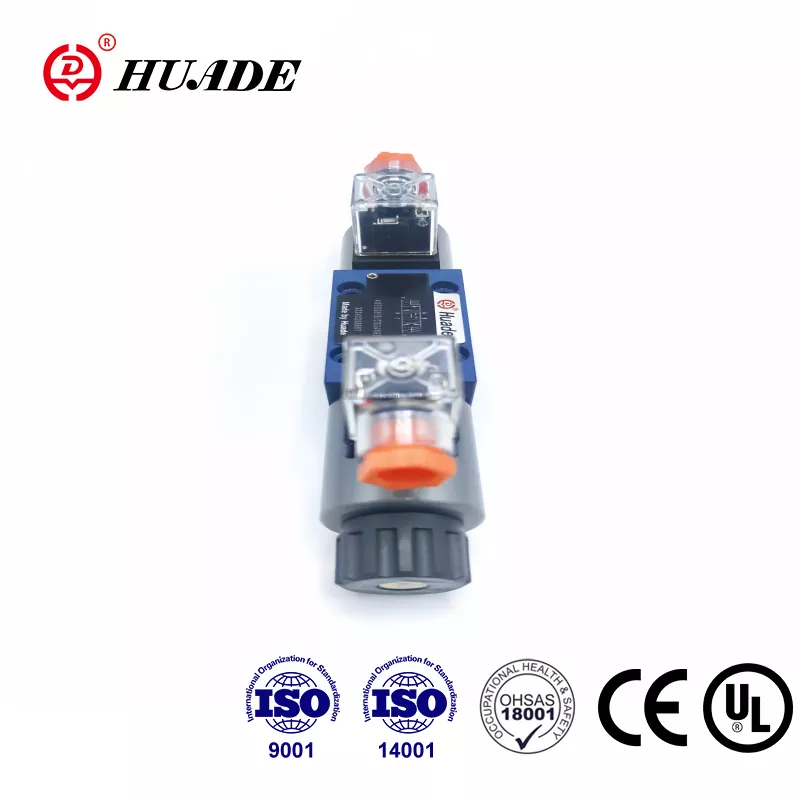

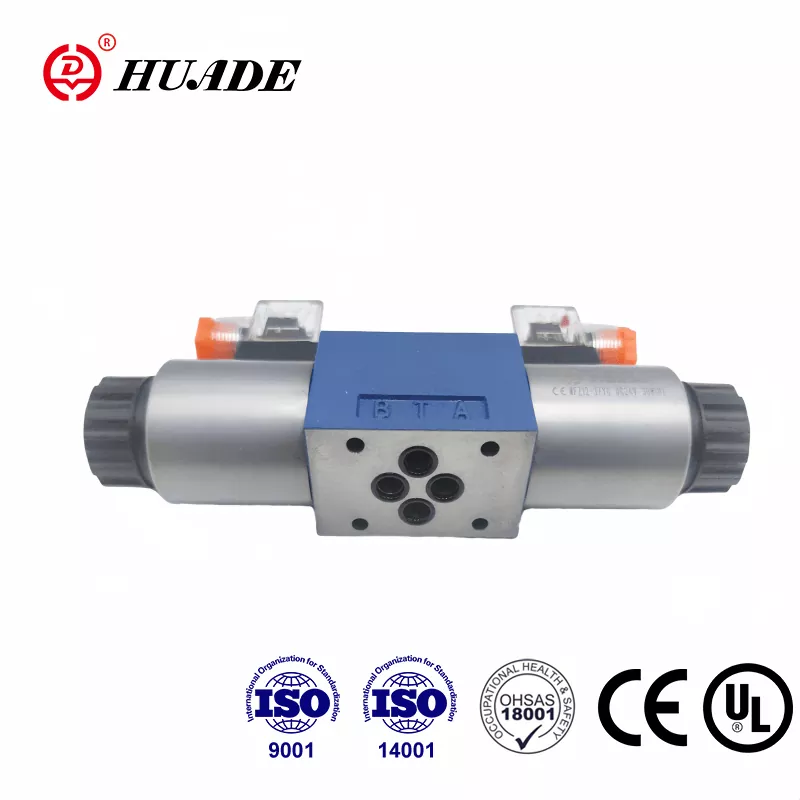

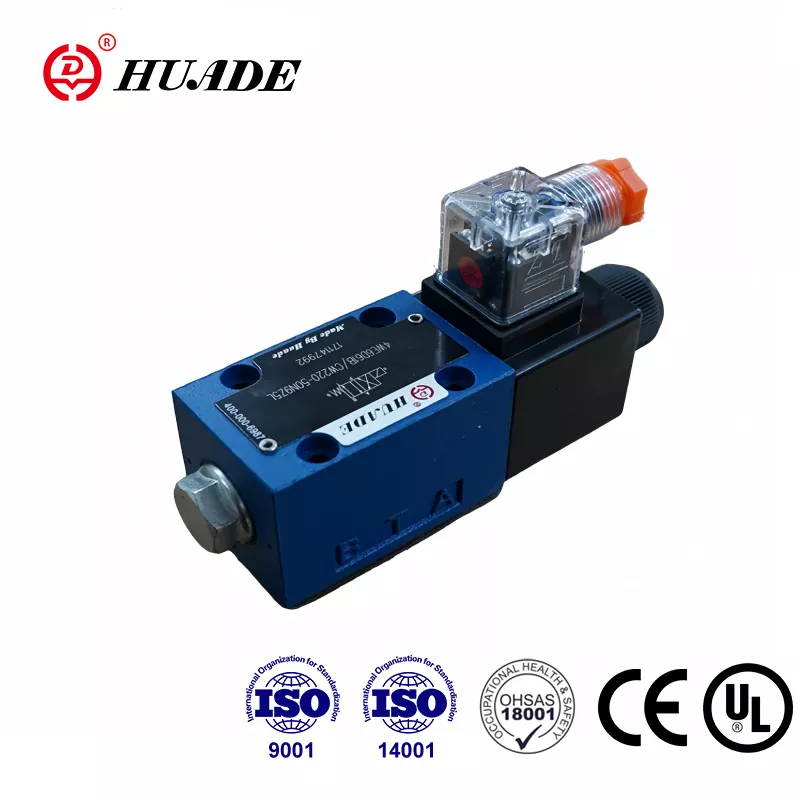

Rexroth uchun yo'nalishni boshqarish valfi 4WE 6 D

Huafilter sanoat va savdo kompaniyasi bo'lib, asosan Xitoyda Huade® gidravlik yo'nalishli klapanlarni etkazib beradi va gidravlik tizimni ta'mirlaydi. Pekin Huade Hydraulic Industrial Group tomonidan ruxsat etilgan yagona xorijdagi distribyutor sifatida biz Huade® gidravlik klapanlarini eksport qilishimiz mumkin. Huade® - Xitoydagi eski milliy brend. Rexroth uchun yo'nalishni boshqarish valfi 4WE 6 D narxi yanada oqilona. Har bir yo'nalishli spool klapan bir yillik kafolatga ega. Ishonchimiz komilki, sifat mijozlar talablariga javob berishi mumkin. Biz o'z vaqtida texnik yordam ko'rsatadigan tajribali muhandislar bilan yaxshi sotishdan keyingi xizmatni taqdim etamiz. Tejamkor, ishonchli gidravlik mahsulotlar va yuqori darajadagi xizmatlar uchun biz bilan bog'laning!

So'rov yuborish PDF yuklab olish

Mahsulot tavsifi

1979 yildan beri Rexroth bilan ikki uzoq muddatli hamkorlik tufayli Huade® 4WE 6 seriyali yo'nalishli spool klapan Rexrothning xuddi shu modeliga arzon alternativ hisoblanadi. Bu eng mashhur va keng qo'llaniladigan yo'naltiruvchi valflardan biridir. Huade butun dunyodan import qilingan 750 ta ilg'or uskunalarga ega va uning gidravlik klapanlarining yuqori ishlashini ta'minlash uchun qattiq sinov tizimi mavjud. Ar-ge va ishlab chiqarishni boshqarish tizimi ISO9001, ISO14001 va ISO45001 talablariga javob beradi. Barcha solenoid yo'nalishli klapanlar Idoralar sertifikatiga ega. Huade® gidravlik klapanlari Xitoyda muhandislik va qurilish texnikasi, metallurgiya, stanoklar, atrof-muhitni muhofaza qilish, kemasozlik, aerokosmik, temir yo'l tranziti, neft va neft-kimyo, harbiy sanoat va boshqa sohalarda keng qo'llaniladi.

Rexroth uchun yo'nalishni boshqarish valfi 4WE 6 D mahsulot parametri

Gidravlik
Maksimal ish bosimi Portlar A,B,P (Mpa)		35,0 gacha
Port T (㎫)		21(-);16(～)
		A va B belgilari bilan T porti drenaj porti sifatida ishlatilishi kerak ish bosimi ruxsat etilgan tank bosimidan yuqori bo'lsa.
Maksimal oqim (L/min)		80(-);60(～)
Bosimli suyuqlik		Mineral moylar yoki fosfat Ester
Yopishqoqlik diapazoni (mm2/s)		2,8 ~ 500
Bosim suyuqlik harorati diapazoni （℃）		-30～+80
Kontaminatsiya darajasi		NAS 1638 sinfiga gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi9. Shuning uchun biz minimal saqlash darajasi b10≥75 bo'lgan filtrni tavsiya qilamiz
Elektr
Voltaj turi		DC	AC 50/60Hz
Mavjud kuchlanishlar (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60 Gts
Quvvat iste'moli (Vt)		30
Tutish kuchi (VA)		-	50
Quvvatni yoqish (VA)		-	220
Vazifa		uzluksiz
IS0 6403 ga o'tish vaqti	ON (ms)	25 dan 45 gacha	10 dan 20 gacha
	OFF (ms)	10 dan 25 gacha	15 dan 40 gacha
DIN bo'yicha himoya		IP 65
Kommutatsiya chastotasi (tsikl/soat)		15000 gacha	7200 gacha
Elektr ulanishlari bilan himoya o'tkazgich (PE) tegishli qoidalarga muvofiq ulanishi kerak

Rexroth uchun 4WE 6 D yo'nalishini boshqarish klapanining mahsulot xususiyati

Xususiyatlari:

▶ To'g'ridan-to'g'ri solenoid bilan ishlaydigan yo'nalishli spool valfining yuqori samarali versiyasi

▶ olinadigan lasanli nam pinli doimiy yoki o'zgaruvchan tok solenoidlari

▶ Solenoid bobini 90° ga aylantirish mumkin

▶ Bobinni almashtirishda bosim o'tkazmaydigan kamerani ochish shart emas

▶ Elektr ulanishlari alohida yoki markaziy ulanishlar sifatida

▶ Qo'lda bekor qilish, ixtiyoriy

▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi

Ilova:

4WE 6 D tipidagi yo'nalishli klapanlar solenoid bilan boshqariladigan yo'nalishli spool klapanlardir. Ular suyuqlikning boshlanishini, to'xtashini va yo'nalishini boshqaradi.

Funktsiyalar, Rexroth uchun yo'nalishni boshqarish klapanining bo'limi 4WE 6 D

Asosan, yo'nalishni boshqarish klapanlari korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytaruvchi kamon (4) dan iborat. Quvvatsiz holatda boshqaruv g'altagi (3) qaytaruvchi kamon (4) yordamida neytral yoki boshlang'ich holatda ushlab turiladi (impulsli g'altaklardan tashqari). . Solenoidlarning kuchi (2) boshqaruv g'altakidagi (3) piston (5) orqali harakat qiladi va uni neytral holatdan kerakli oxirgi holatga suradi. Bu P dan A ga va B dan T yoki P ga erkin oqim beradi. B ga va A ga T.

Solenoid (2) quvvatsizlanganda, boshqaruv g'altagi (3) qaytaruvchi kamon (4) yordamida neytral holatiga qaytariladi.

Ixtiyoriy qo'lni bekor qilish (6), solenoidni quvvatlantirmasdan boshqaruv g'altakning (3) harakatlanishiga imkon beradi.

WE 6 61B ning struktura diagrammasi

Hot Tags: Rexroth uchun yo'nalishni boshqarish valfi 4WE 6 D, Xitoy, ishlab chiqaruvchi, yetkazib beruvchi, zavod, ulgurji, past narx, sifat, bardoshli
