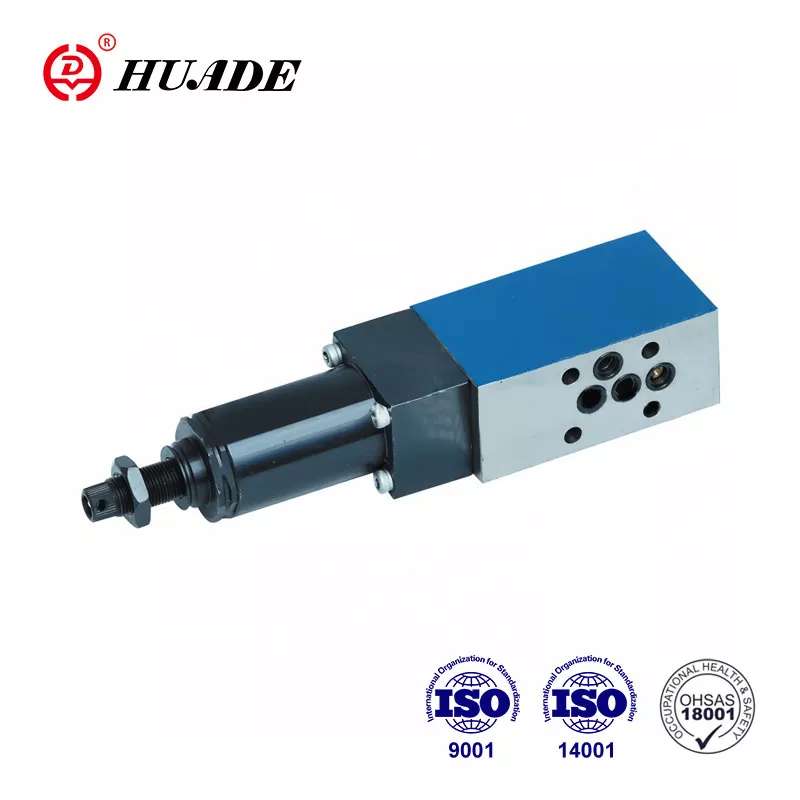

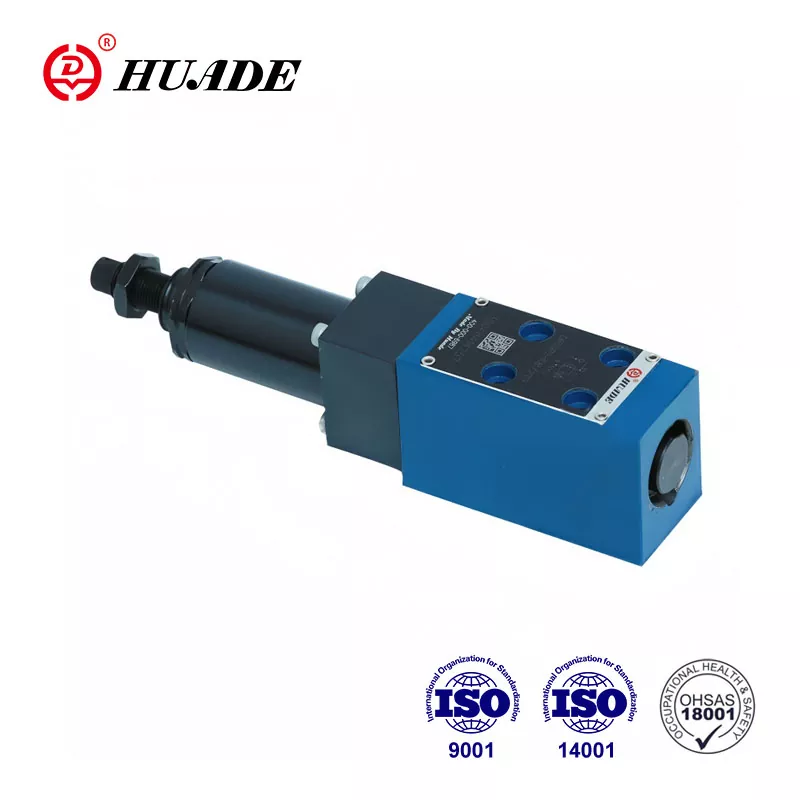

DR 5 DP bosim pasaytiruvchi valf gidravlik tizimdagi bosimni nazorat qilish uchun ishlatiladi. Rexroth texnologiyasini joriy etish tufayli Huade® DR 5 DP seriyali bosimni pasaytiruvchi klapanlar bir xil turdagi Rexrothni almashtirishi mumkin. Huade Hydraulic o'z mahsulotlarining yuqori sifatini ta'minlash uchun qattiq sinov tizimiga ega. Dengiz gidravlika tizimida bosimni nazorat qilish klapanlari seriyasi keng qo'llaniladi.
|
Maksimal ish bosimi (Pport P) (MPa) |
31,5 gacha |
|
Maks. ikkilamchi bosim (A porti) (MPa) |
21,0 gacha;qaytarmaydigan klapansiz 31,5 gacha |
|
Maksimal orqa bosim (T(Y) portlari) (MPa) |
6,0 gacha |
|
Maksimal oqim (L/min) |
15 gacha |
|
Bosimli suyuqlik Mineral moy |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Bosim suyuqlik-harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Kontaminatsiya darajasi (um) |
Suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi NAS 1638 9-sinfga to'g'ri keladi. |
|
Og'irligi (kg) |
taxminan 1,0 |
Xususiyatlari:
▶ Plitani o'rnatish
▶ 5 ta bosim darajasi
▶ 4 ta sozlash elementi
. Aylanadigan tugma
. Olti burchakli vintni va himoya qopqog'ini,
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ Tekshirish valfi, ixtiyoriy
▶ DIN 24 340, D shakli, ISO 5781 va CETOP - RP 121H ga ko'chirish namunasi
Ilova:
Tizimdagi bosimni pasaytirish uchun DR 5 DP bosim pasaytiruvchi valf ishlatiladi.
DR5 DP tipidagi valf - bu ikkilamchi tomonda bosimni kamaytirish funktsiyasiga ega bo'lgan 3 tomonlama to'g'ridan-to'g'ri ishlaydigan bosimni pasaytiruvchi valf.
Ikkilamchi bosim bosimni sozlash elementi (4) tomonidan o'rnatiladi. Dam olish holatida vana odatda ochiq va bosimli suyuqlik P portidan A portiga to'sqinliksiz oqishi mumkin. A portidagi bosim bir vaqtning o'zida siqish qarshisidagi g'altak sohasida mavjud bo'lgan nazorat chizig'i (6) orqali bo'ladi. bahor (3). A portidagi bosim siqish kamonida (3) o'rnatilgan bosim darajasidan oshib ketganda, boshqaruv g'altagi (2) nazorat holatiga o'tadi va A portidagi o'rnatilgan bosimni doimiy ushlab turadi.
Boshqaruv va uchuvchi moy A portidan boshqaruv liniyasi (6) orqali olinadi.
Agar A portidagi bosim qo'zg'atuvchiga tashqi kuchlar ta'sirida hamon ortib borsa, boshqaruv g'altagi (2) siqish kamoniga (3) qarab harakatlanadi.
Bu A portida boshqaruv g'altakidagi (2) boshqaruv joyi (8) orqali tankga oqim yo'lini ochishga olib keladi. Keyinchalik bosimning ko'tarilishiga yo'l qo'ymaslik uchun etarli bosimli suyuqlik tankga oqadi.
Prujina kamerasi har doim T(Y) porti orqali tashqi tomondan tankga quyiladi.
A portidan P portiga erkin qaytish oqimi uchun ixtiyoriy nazorat valfi (5) o'rnatilishi mumkin.
DR 5 DP 3 10B ning tuzilishi
DR 5 DP belgilari
