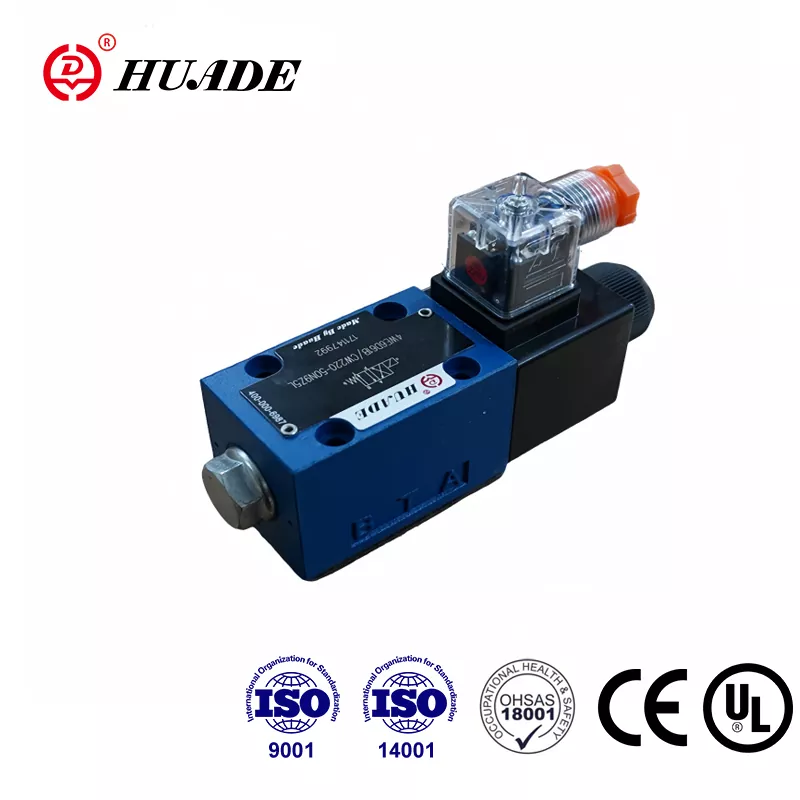

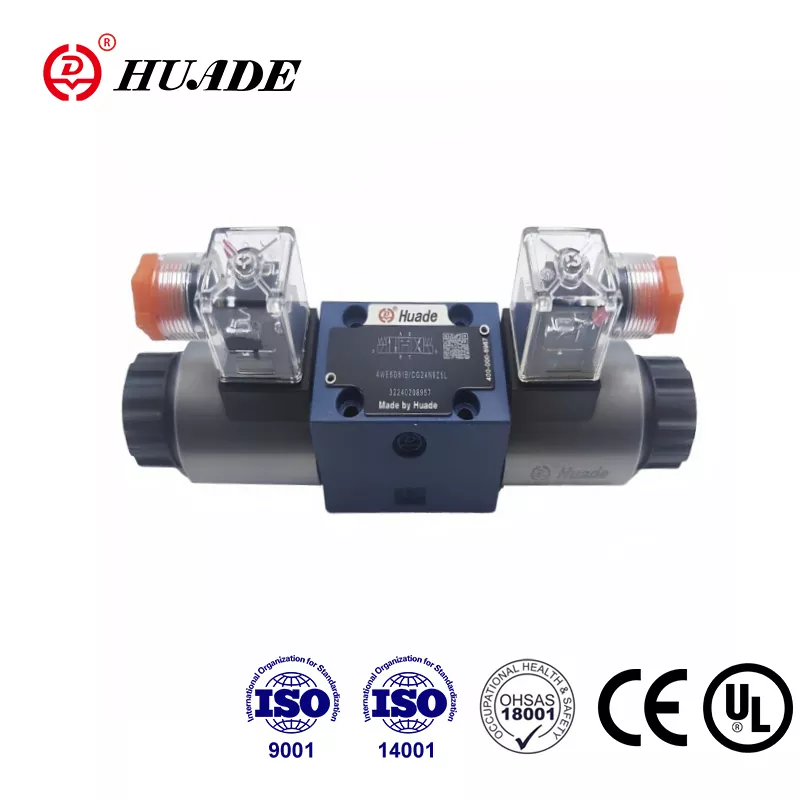

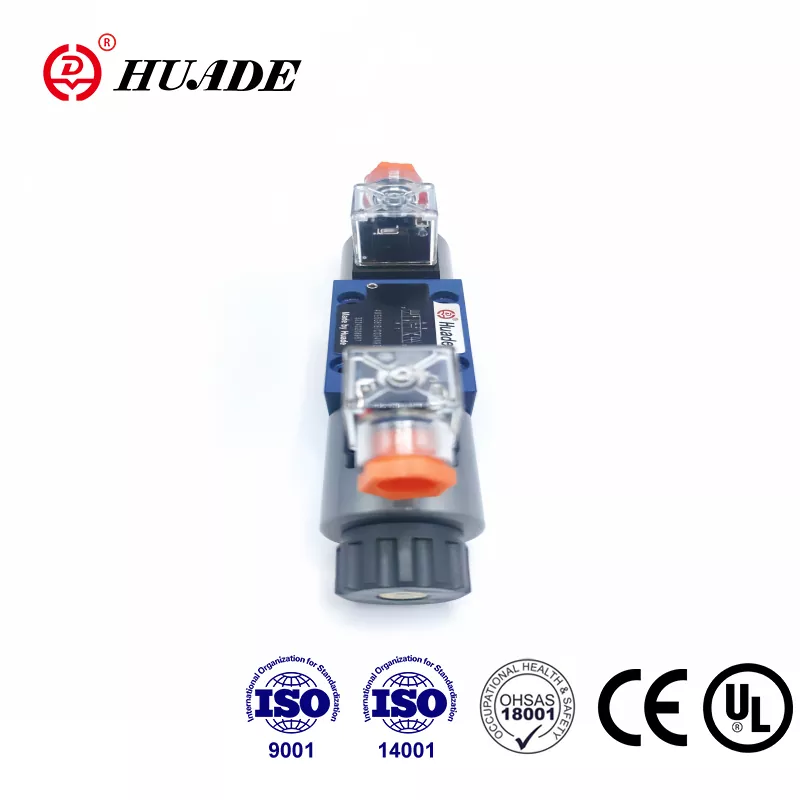

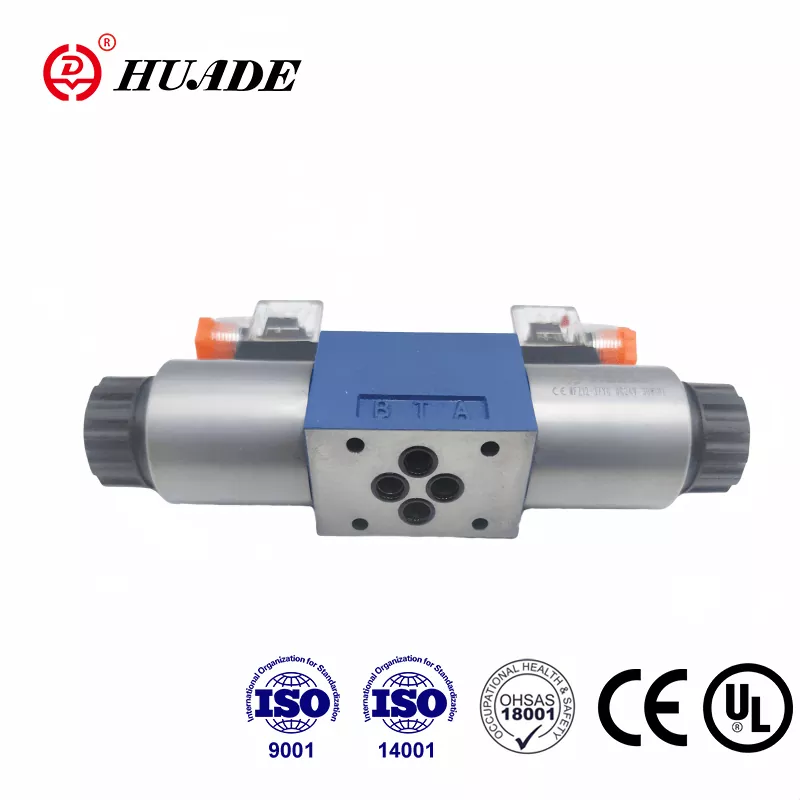

Xitoyning gidravlika sanoatida yetakchi ishlab chiqaruvchi sifatida Huade 1979 yildan boshlab Rexroth bilan ikki marta hamkorlik qildi. Huade® 4WE 6 Y yo'nalishli spool valfi turli sanoat muhitlarida keng qo'llaniladi. U Rexroth tomonidan taqdim etilgan bir xil modelni almashtirishi mumkin. U Xitoyda va xorijiy mamlakatlarda vahshiyona sotiladi. Huade har bir yo'naltiruvchi valfning yuqori ishlashini ta'minlash uchun sifatga katta e'tibor beradi. Huade butun dunyodan import qilingan 750 ta ilg'or ishlab chiqarish uskunasiga ega. Solenoid yo'nalishli valf seriyasi Idoralar sertifikatidan o'tdi. Zavod ISO9001, ISO14001 va ISO45001 dan o'tdi. Huade® gidravlik solenoid klapanlari barqaror ishlash tufayli Xitoyda harbiy sanoat va boshqa sohalarda keng qo'llaniladi.
|
Gidravlik |
|||
|
Maksimal ish bosimi Portlar A,B,P (Mpa) |
35,0 gacha |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
A va B belgilari bilan T porti drenaj porti sifatida ishlatilishi kerak |
|||
|
Maksimal oqim (L/min) |
80(-);60(～) |
||
|
Bosimli suyuqlik |
Mineral moylar yoki fosfat Ester |
||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||
|
Bosim suyuqlik harorati diapazoni （℃） |
-30～+80 |
||
|
Kontaminatsiya darajasi |
NAS 1638 sinfiga gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi9. |
||
|
Elektr |
|||
|
Voltaj turi |
DC |
AC 50/60Hz |
|
|
Mavjud kuchlanishlar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Gts |
||
|
Quvvat iste'moli (Vt) |
30 |
||
|
Tutish kuchi (VA) |
- |
50 |
|
|
Quvvatni yoqish (VA) |
- |
220 |
|
|
Vazifa |
uzluksiz |
||
|
IS0 6403 ga o'tish vaqti |
ON (ms) |
25 dan 45 gacha |
10 dan 20 gacha |
|
OFF (ms) |
10 dan 25 gacha |
15 dan 40 gacha |
|
|
DIN bo'yicha himoya |
IP 65 |
||
|
Kommutatsiya chastotasi (tsikl/soat) |
15000 gacha |
7200 gacha |
|
|
Elektr ulanishlari bilan himoya o'tkazgich (PE) |
|||
Xususiyatlari:
▶ To'g'ridan-to'g'ri solenoid bilan ishlaydigan yo'nalishli spool valfining yuqori samarali versiyasi
▶ olinadigan lasanli nam pinli doimiy yoki o'zgaruvchan tok solenoidlari
▶ Solenoid bobini 90° ga aylantirish mumkin
▶ Elektr ulanishlari alohida yoki markaziy ulanishlar sifatida
▶ Bobinni almashtirishda bosim o'tkazmaydigan kamerani ochish shart emas
▶ Qo'lda bekor qilish, ixtiyoriy
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Ilova:
4WE 6 Y tipidagi yo'nalishli klapanlar solenoid bilan boshqariladigan yo'nalishli spool vanalardir. Ular suyuqlikning boshlanishini, to'xtashini va yo'nalishini boshqaradi.
Asosan 4WE 6 yo'nalishini boshqarish klapanlari korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytib kamon (4) dan iborat. Quvvatsiz holatda boshqaruv g'altak (3) neytral yoki boshlang'ich holatda qaytaruvchi kamon (4) yordamida ushlab turiladi (impuls g'altaklaridan tashqari). Boshqaruv g'altagi (3) ho'l pinli solenoidlar (2) orqali harakatga keltiriladi. . Solenoidlarning (2) kuchi boshqaruv g'altakidagi (3) piston (5) orqali harakat qiladi va uni neytral holatdan kerakli oxirgi holatga suradi. Bu P dan A ga va B dan T yoki P ga erkin oqim beradi. B ga va A ga T.
Solenoid (2) quvvatsizlanganda, boshqaruv g'altagi (3) qaytaruvchi kamon (4) yordamida neytral holatiga qaytariladi.
Ixtiyoriy qo'lni bekor qilish (6), solenoidni quvvatlantirmasdan boshqaruv g'altakning (3) harakatlanishiga imkon beradi.
WE 6 61B ning struktura diagrammasi
