Gidrotlik tizimlar oqmasdan bosim o'tkazishi kerak bo'lganda, F2S 10 z2s 10 plitasi muhim tarkibiy qismga aylanadi. Bosch Rexro'tdan olingan ushbu tajriba klapan, yillar davomida sanoat gidrotizasida ishonchli tanlov bo'lib, u qanday ishlashi sizga jihozlar uchun yaxshiroq qarorlar chiqarishga yordam beradi.
Z2S 10 ni nima o'zgartiradi
Z2S 10 nafaqat oddiy tekshirish valfidir. Bu uchuvchi operatsiya qilingan dizayn, qaysi muhandislar sendvich plitalar konfiguratsiyasini chaqiradi. Bu siz uni to'g'ridan-to'g'ri boshqa klapanlar yoki aktuatorlar orasida qo'shimcha quvurlar yoki qavslarni o'rnatish uchun keraksiz ravishda to'plashingiz mumkin. Valvli bloklar bir yo'nalishda oqim uchuvchi signal orqali kerak bo'lganda nazorat qilinadigan bo'shatishga imkon beradi.
Dizayn birgalikda ishlaydigan ikkita asosiy qismdan foydalanadi. Boshqarish apoulti pilot bosimiga javob beradi va pog'onaga mo'ljallangan valvali blokirovka qilish funktsiyasini ta'minlaydi. Pilot bosim x yoki y portiga etib borganda, naychani siljitadi va to'pni ochib beradi, suyuqlik orqaga oqishini ta'minlaydi. Ushbu pilot signalsiz, CLEVER Sandvvwich plastinkasi z2lar 10 nol oqish bilan mahkamlangan.
Masalan, texnik xususiyatlar
Z2S 10 ortidagi raqamlarni tushunish, agar u sizning tizimingizga mos kelishini bilishingizga yordam beradi. Ushbu valfning asosiy sanoat dasturlarini qamrab olgan 315 barni bosib o'tadi. Oqim quvvati daqiqada 120 litrga etadi, ular o'rta aktuatorlarga mos keladi. Bepul oqim yo'nalishidagi yoriq bosim to'rt variantda: 1,5, 3, 6 yoki 10 bar. Siz tizimga qancha kuch-quvvat olishiga qarab versiyani tanlaysiz.
Harorat mavzusi. NBR Standart muhrlari -30 ° C dan + 80 ° C gacha ishlaydi, fkm muhrlar -2020 ° C dan + 80 ° C gacha, ammo biologik parchalanadigan gidravlik suyuqlik bilan yaxshiroq moslikni taklif qiladi. Valvatning og'irligi 3 kilogramm va har qanday holatda turli holatda turadi, ammo vertikal stacking eng yaxshi installyatsiyalar uchun eng yaxshisi.
Suyuqlik tozaligi z2s 10 plitasi uchun tanqidiylik tanqidiydir. Ishlab chiqaruvchi 20/18/15 yoki undan yuqori yoki undan yuqori bo'lgan. Nopok moyi ichki qismlarni nosozlikka olib keladi. To'g'ri filtrlash ushbu muammolarni keltirib chiqaradi va valfi hayotini kengaytiradi.
Pilot operatsiyasi qanday ishlaydi
Uchuvchi boshqariladigan xususiyati ushbu valfni asosiy nazorat klapanlaridan ajratadi. Odatda, siz A1 portingizni sizning boshqaruv boshqaruvi variantiga A1-ga va A2-ga ulashingiz mumkin. Oqim A1 dan A2 gacha, bosim yoriq bosimni pasaytiradi. Ammo siz A2 A1 dan A2 gacha bo'lgan suyuqlikni orqaga qaytarishga harakat qilganingizda, to'p o'rindig'i uni to'liq bloklaydi.
Tuzilgan bosimni bo'shatish uchun siz X-port uchun pilot bosimini qo'llash uchun siz port bosimni qo'llang. Ushbu uchuvchi bosimingiz aniq bo'lishi mumkin, ko'pincha sizning konfiguratsiyangizga qarab 1,5 dan 10 bar. To'pli o'rindiq klapanini mexanik ravishda ochgan holda boshqarish spoolining siljishi. Endi suyuqlik aktuatorning yonidan klapan orqali qaytib keladi. Ushbu nazoratli versiya sizning gidravlika zanjiringizdagi zarbalar va shovqinni oldini oladi.
Standart versiyalarda ochilish xususiyati valfi - bu tajriba bosimi kelgusidan oldin klapan bir oz ochishni boshlaydi. Ushbu bosqichma-bosqich harakat bosim o'tishini buzadi. So41 kabi ba'zi versiyalar siz bilan o'rtoq boshqarishni xohlaydigan ilovalar uchun ochilishlarni yo'q qiladi, ammo bu kommutatsiya paytida ko'proq shovqin paydo bo'lishi mumkin.
Tafsilotlar o'rnatish va sozlash
Chek Valve sendvich plastinkasini o'rnatish Z2S 10 05 klapan uchun ISO 4401 standartiga amal qiladi. Ulanish tartibi 15.5 Newton hisoblagichiga olib borilgan to'rt m6 vintdan foydalaning. O'rnatish plitangizda sirtni tugatish O-rings oqishini oldini olish uchun rt 4 mikrometr yoki yumshoqroq bo'lishi kerak.
Komponentlarni yopish paytida murvat uzunligini diqqat bilan hisoblang. Siz barcha sendvich plitalaridan va baza valfi yoki manifoldidan o'tishingiz kerak. Z2S 10 standart konfiguratsiyada stack balandligingizga 50 millimetr qo'shadi. Port ulanishlari mos keladigan ISO standartlari to'plamiga mos keladi, uni ko'p tarmoqli gidravlik komponentlariga mos keladi.
O-ringlar barcha port ulanishlarini muhrlang. Bu sizning gidravlik suyuqligingiz bilan mos bo'lishi kerak. Mineral moy tizimlari NBR muhrlaridan foydalanadi, tizimlar Hetg yoki boshqa biologik suyuqlik tizimlari fkm muhrlariga muhtoj. Zararlangan yoki noto'g'ri muhrlarni o'rnatish oqilona va ifloslanish muammolarini keltirib chiqaradi.
Sanoatdagi umumiy dasturlar
Mashinalar vositalarining o'zgarishi paytida ish stantsiyasini ushlab turish uchun CH2S 10-chi folat-larni ushlab turish uchun CH2S 10-chi. Ushbu valfsiz gidravlik tsilindr yog'li oqindurcha, neft oqindisi, xarob bo'lishi aniqlanadi. Pilot ozod qilinishi mashinaning aylanishini davom ettirganda boshqariladigan harakatni ta'minlaydi.
Inyeksiya shakllantiruvchi mashinalari Sovg'a paytida mog'or siqilish bosimini doimiy saqlash uchun bu klapanlarga tayanadi. Har qanday bosimning pasayishi nuqsonli qismlarni yaratadi. Z2S 10 tsikllar orasidagi minimal pilot bosimidan foydalanganda qisqich tsilindrni qattiq qulflaydi.
Gidrotexnik prekalar ko'p bosqichli shakllantirish paytida o'tkaziladigan aniq holatga ega. Chek Valve sendvich plastinkasi z2lar 10 Press stritlari orasini pastga siljitishdan pastga siljitadi. Bu kutilmagan harakatni bartaraf etish orqali sifat va operator xavfsizligini yaxshilaydi.
Siqkliftlar kabi materiallarni qayta ishlash uskunalari, agar gidravlik chiziqlar ishlamay qolsa, yuk tushishini oldini olish uchun bu klapanlardan foydalanadi. Uchuvchi dizayn yukni ushlab turish uchun xavfsizlikni hal qilishda normal ko'tarish va tushirishga imkon beradi.
Buyurtma kodlari va variantlari
Bosch Rexrot Z2S 10 seriyali uchun ma'lum kod tizimidan foydalanadi. Asosiy format - Z2S 10, undan keyin aniq xususiyatlarni ko'rsatadigan harflar va raqamlar. Bo'sh joy A va B-ning blokirovka qilish funktsiyasiga ega bo'lishini anglatadi. Maktub faqat bloklar portini, B, B faqat b bloklarini anglatadi.
Shundan so'ng, yorqin bosimni ko'rsatadi: 1,5 bar, 2 bar, 3 uchun 3 ta, 36 bar va 4 uchun 10 bar uchun. Keyin komponent seriyasini ko'rsatadigan 3x keladi. Fkm muhrlari standart NBR muhrlarini almashtirish paytida v harf paydo bo'ladi. So14 kabi qo'shimcha kodlar, sira, so41 yoki SO60 insult chekka yoki tashqi boshqaruv portlari kabi maxsus xususiyatlarni ko'rsatadi.
Oddiy qism raqami - R900407394. Bitta port R900407424 raqamini olib yuradi. Agar siz biologik parchalanadigan moy uchun fkm muhrlari kerak bo'lsa, R900407439 kabi qism raqamlarini qidiring.
Suyuqlik mosligi va texnik xizmat ko'rsatish
Chek Valve sendvich plastinkasi Z2S 10 Ko'p gidravlik suyuqliklari bilan ishlaydi. Standart versiyalar HL, HLP va HVLP kabi mineral moylarni muammosiz ishlaydi. Yopishqoqlik oralig'i 2,8 dan 500 kvadrat millimetrgacha, har bir narsani sovuq sharoitlarda ingichka gidravlik suyuqliklardan qalin gidravlik suyuqliklardan qoplaydi.
Bien parchalanadigan suyuqliklar muhrli materiallarga e'tibor talab qiladi. HFC suyuqliklari NBBE muhrlari bilan ishlaydi, ammo Hetg va HFDU moylari yomonlashuvning oldini olish uchun FKM muhrlariga muhtoj. Noto'g'ri muhr materialidan foydalanish oqish va ifloslanishni keltirib chiqaradigan shishish, qattiqlash yoki yorilishga olib keladi.
Oddiy parvarishlash gidravlik suyuqlik tozaligini tekshirishni o'z ichiga oladi va ularni aylanib o'tishdan oldin filtr elementlarini almashtiradi. Nazratsiyada pilot bosim qo'llanilganda sustlik klapanga javob berish yoki ozod etishmovchilik sifatida paydo bo'ladi. Nopok namunalarini olib, ularni ISO 4406 standartlariga muvofiq tahlil qilish muammolarni erta ushlaydi.
Mermutni almashtirish oralig'ida foydalanish sharoitlariga bog'liq. Yuqori haroratli operatsiya yoki agressiv suyuqlik muhr hayotini qisqartiradi. Valmni qayta qursangiz, muhrli materialni suyuqlik turiga moslang va barcha ichki qismlarni kiyish yoki shikastlanish uchun tekshiring.
Muqobil echimlarni taqqoslash
Boshqa ishlab chiqaruvchilar uchuvchi operatsiya qilingan chek klapanlarini taklif qilishadi, ammo Z2S 10 Sandviich dizayni afzalliklariga ega. Parkerning CVS seriyali daqiqada 150 litrgacha bo'lgan yuqori funktsiyani ta'minlaydi, ammo z2sh 10-sonli Bosim o'tish xususiyati bilan ta'minlanadi, ammo pvG seriyasida kamroq yorqin bosim variantlarini taklif qiladi.

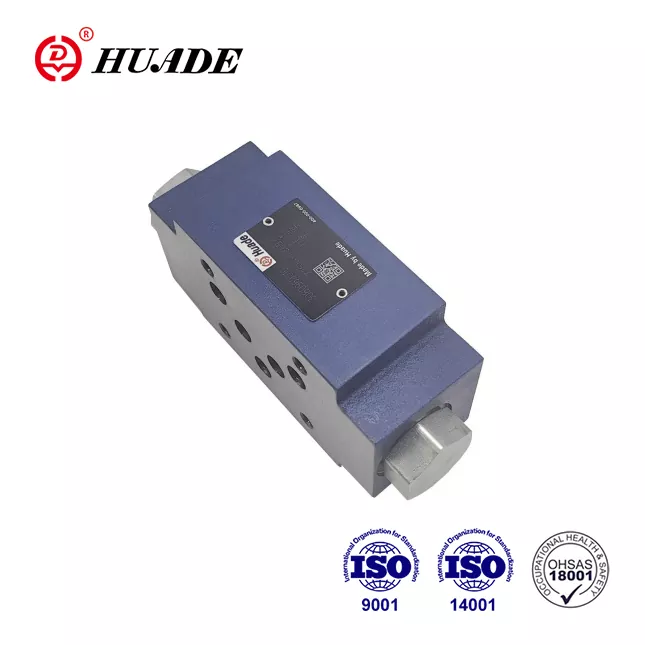

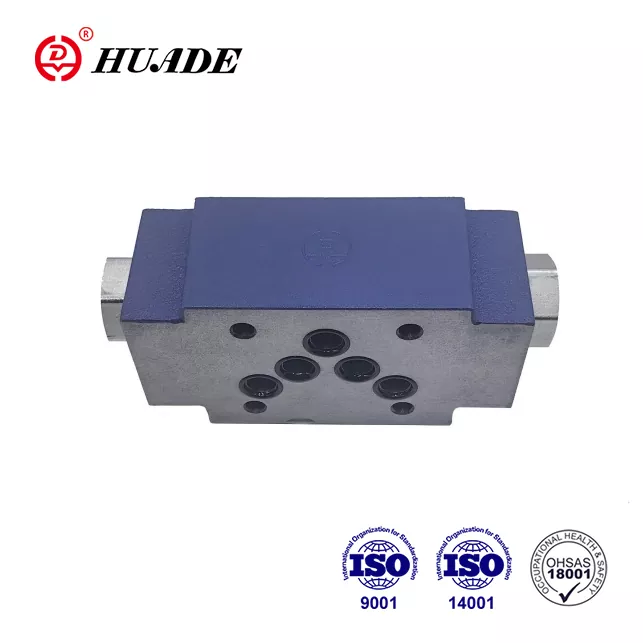

Xuada kabi ba'zi Osiyoda ishlab chiqaruvchilar arzon narxlarda Z2X 10 mos klapan ishlab chiqaradi. Ushbu ish kamroq talab qilinadigan arizalarda etarlicha kamroq ishlaydi, ammo qattiq muhitda yoki ifloslangan yog' bilan Bosch Rexrotning chidamliligiga mos kelmasligi mumkin. Metallurgiya va muhr sifatidagi asl uskunalarda uzoq vaqt xizmat ko'rsatish muddati tugaganidan yaxshiroqdir.
Pilot operatsiyasiz oddiy tekshiruv klapanlari kamroq xarajat qiladi va murakkablashadi. Biroq, ular tuzoqsiz bosimning nazorati ostida chiqarilishini ta'minlay olmaydilar. Ushbu cheklov ularni nazorat ostiga olinishi kerak bo'lgan talabnomalarni bajarish uchun ularni yaroqsiz qiladi.
Pilot bosim talablari
Pilot bosimli ehtiyojlarini tushunish sizga ishonchli mitinglarni loyihalashtirishga yordam beradi. Chek Valve sendvich plastinkasi Z2S 10 ga faqat asosiy bosim va oqimiga qarab to'liq ochish uchun pilot porti uchun 1,5 dan 10 gacha. Ushbu past talabni ko'pincha qo'shimcha boshqarish varaqalaridan qo'shib qo'ymasdan pilot bosimini belgilashingiz mumkinligini anglatadi.
Taxminan 1 dan 11,5 gacha bo'lgan asosiy qiymati 1 dan 11,5 gacha bo'lgan asosiy tamg'uning nisbati ushbu qulay bosim ko'payishiga olib keladi. Kichik tajriba kuchlari to'p joyida katta ochilish kuchlarini yaratmoqda. Ushbu samaradorlik sizning tizimingizda energiya sarfini va issiqlikni ishlab chiqarishni kamaytiradi.
Pilotning ostonasi ostidan tushganda, valf darhol yopiladi. Bahor kuchlari to'pni o'z o'rindig'iga mahkam bog'laydi. Ushbu tezkor yopilish orqa tomonni oldini oladi, ammo agar tuman tegishli shilmik singilmasa, bosimni yaratishi mumkin. Kichik aktivlarni qo'shish yoki cheklov klapanlarini qo'shish ushbu ko'chmalarni susaytiradi.
Tizim integratsiyasi nuqtai nazarlari
Ecravlikatik zanjiringizga 10-chi Z2S 10 z2-sanvich plastinkasini birlashtirish. Valf yo'nalishni boshqarish varaqasi va qulflamoqchi bo'lgan portdagi aktuator o'rtasida o'tirishi kerak. Pilot liniyalari yo'naltiriladigan valmaning qarama-qarshi sarlavhasiga ulanadi, shuning uchun siz yo'nalishni o'zgartirganda, uchuvchi bosim avtomatik ravishda keladi.
Boshqarish spirtli drenajlash uchun tank ulanishlari muhim ahamiyatga ega. So60 versiya pilot qismini tankga yo'naltirish uchun alohida-tanni yaratadi, bu esa klapga xalaqit beradigan bosimni ishlab chiqarishga to'sqinlik qiladi. Oddiy versiyalar aksariyat dasturlarda jarima ishlaydi, ammo ixtisoslashtirilgan tumanlarda muammolarga olib kelishi mumkin.
Bir nechta Z2S 10 klapanni bitta tizimda ishlatganingizda, ularning har biri o'z tajriba signaliga muhtoj. Ulanish pilot portlari kutilmagan shovqinlarni keltirib chiqarishi mumkin, bu esa bitta valfning ochilishi boshqasiga ta'sir qiladi. Agar siz kombinatsiyalangan operatsiya uchun aniq dizaynni loyiha qilmasangiz, uchuvchi aylanmalarini mustaqil ravishda saqlang.
Muvaffaqiyatli muammolarni bartaraf etish
Chek Valve sendvich plastinkasi Z2S 10 To'g'ri blokirovka qilmasa, ifloslanish - bu odatiy aybdor. Kir zarralari to'p va o'rindiq orasini oladi, oqish yo'lni yaratadi. Tizimni yuvish va filtrlashni yaxshilash ko'p holatlarni belgilaydi. Agar tozalashdan keyin oqish davom etsa, o'rindiqni almashtirishni talab qiladigan zararga ega bo'lishi mumkin.
Pilot bosim bilan ochilmaslik ko'pincha nazorat maydonini yopishadi. Bu lok haddan tashqari yog'dan yoki suvning ifloslanishi korroziyani keltirib chiqarganda sodir bo'ladi. Valfni ajratish va tozalash funktsiyani tiklaydi, lekin siz shuningdek, siz gidravik suyuqlik holatida ildiz sababini hal qilishingiz kerak.
Ochilish paytida haddan tashqari shovqin odatda bo'shatilish yoki tezlik o'zgaradi. Odatda ochilish xususiyati odatda bu shovqinni ochish yoki ochilish ketma-ketligini kechiktiradigan ichki qismlar yoki eskirgan ichki qismlarni taklif qiladi. Versiyani tekshirish va kiyish uchun tekshirish kerakligini aniqlashga yordam beradi.
Pilot signallarga sekin javob berish, boshqaruv arafasi atrofidagi pilot bosim yoki ichki oqarishni ko'rsatishi mumkin. Kirish klotida uchuvchi bosimni o'lchash, agar sizning tumaningiz etarli signal bo'lsa, tasdiqlaydi. Ichki oqish valfini qayta qurish uchun yangi muhrlar va nayzani burish tekshiruvini talab qiladi.
Xarajatlar va mavjudlik
Chek Valve sendvich plastinkalari uchun narxlar z2lar 10 mintaqa va etkazib beruvchiga o'zgaradi. Buyuk Britaniyadagi vakolatli distribyutorlar orqali asl Bosch Rexrot klapanlari standart versiyalar uchun 605 funt sterling atrofida. Boshqa mintaqalardagi narxlar mahalliy tarqatish tarmoqlari va import boji asosida farqlanadi.
Muqobil etkazib beruvchilar va mos keladigan mahsulotlar kamroq xarajat qiladi. Osiyo-ishlab chiqarilgan ekvivalentlar kamroq tanqidiy dasturlar uchun oqilona sifatni saqlab, Bosch narxi ostida 30 dan 50 foizgacha foydalanishlari mumkin. EBMY singari yoki eBay kabi umumiy bozor kabi sanoat ta'minoti platformalarini sotib olish ba'zan chegirmalarni beradi, ammo haqiqiyligini tekshirish muhim bo'lsa ham.
Qo'rg'oshin vaqtingiz taqsimotchilar sizga kerak bo'lgan aniq versiyani saqlashga bog'liq. Ikkita port 1.5 bar versiyasi kabi umumiy variantlar tezda inventarizatsiyadan tezda ishlaydi. Maxsus variantlar bilan g'ayrioddiy konfiguratsiyalar bir necha hafta davomida etkazib berish muddati bilan zavod buyurtmalarini talab qilishi mumkin. Kritik mashinalar uchun ehtiyotkorlik bilan rejalashtirish, qimmatga tushadigan vaqtni oldini oladi.
Atrof-muhit va kelajak tendentsiyalari
Gidrotexnika uskunalari suvning to'kilishi va oqishidan atrof-muhitga ta'sirini kamaytirish uchun tobora ko'proq ekranda bo'ladi. Chek Vetm muhandisiga 10-chi 10 fkm muhriramalari va boshqa bio asosida suyuqliklarga mos keladigan tendentsiyaga moslashadi. Ushbu moslashuv siz barcha klapanlaringizni almashtirmasdan ekologik toza gidrotalarga yangilashga imkon beradi.
Qattiq emissiyalar qoidalari gidravlik tizimlarda yaxshiroq muhrlashni talab qiladi. Z2S 10-da nol oqish blokirovka qilish ushbu standartlarga javob beradi. Oziq-ovqat mahsulotlarini qayta ishlash yoki toza xonalarda ishlatiladigan uskunalar ushbu valfning ishonchli muhrlashidan foydalanadi.
Bo'lajak ishlanmalar gidravlik klapanlarga elektron monitoring olib kelishi mumkin. Datchiruvchilar uchuvchi bosimni, oqim stavkasini yoki valf pozitsiyasini mashina boshqaruv tizimlari bilan birlashtirish mumkinligini aniqlaydilar. Asosiy z2sh 10 dizaynda dizayn sof mexanik bo'lsa-da, bu qo'shimchalar prodyussion texnikani bashorat qilish va tizimni optimallashtirishga imkon beradi.
To'g'ri tanlov qilish
Chek Valve Sandvich plastinkasini tanlash z2lar 10 Agar ixcham paketda ishonchli bosim o'tkazing. Sendvich plastinkaini o'rnatish joyni tejaydi va ichki lamp-instrumentsiyalarga qaraganda potentsial oqish nuqtalarini kamaytiradi. Pilot operatsiyangiz sizga kompleks qo'shimcha almashinuvsiz boshqariladigan nashrni beradi.
Buyurtma paytida bosim darajasi, oqim talablari va suyuqlik turini ko'rib chiqing. Tizim ehtiyojlari uchun yorqin bosimni, erkin oqim va qattiq o'tirish uchun etarlicha oldindan to'ldirish o'rtasidagi muvozanatni muvozanatlang. Agar siz mineral moyidan boshqa biron bir narsani ishlatsangiz, fkm muhrlarini tanlang.
Z2X 10 ta suyuqlik tozaligi va doimiy texnik xizmat ko'rsatadigan tizimlarda eng yaxshi ishlaydi. Agar sizning operatsiyangizga e'tibor berilmagan xizmat yoki juda iflos sharoitlar bilan bog'liq bo'lsa, klapan ishonchlilik masalalarini qondirishi mumkin. Bunday hollarda, kattaroq buyumlar bilan yanada mustahkam dizaynlar, ularning oqib ketish darajasi yuqori bo'lishiga qaramay yaxshiroq xizmat qilishi mumkin.
Ko'pgina ishlab chiqarilayotgan gidrotial dasturlar uchun pozitsiyani ushlab turish va boshqariladigan bo'shatishni talab qiladigan, chek va boshqariladigan bo'shliqni tekshirishni talab qiladi Uning uzoq yo'ldagi rekord va keng mavjudligi uni yangi dizaynlar va ularni almashtirish dasturlarini bir-biriga o'xshatadi.
