Gidravlik oqim nazorati valfi nima?
Gidravlik oqimini boshqarish valfi gidravlika tizimlaridagi suyuqlik uchun yo'l harakati boshqaruvchisi kabi. Selfektor yorug'ligi keskin boshqarish kabi, qancha mashina chorrahadan o'tishi mumkin, bu klapan suyuqlik sizning tizimingiz orqali qancha gidrotavik suyuqlik oqadi.
Shunchaki kiying,Gidravlik oqim nazorati valyaklari gidravlik dotorslar va silindrlarning tezligini ularga etaklaydigan suyuqlik miqdorini boshqarish orqali tartibga soladi. Ko'proq suyuqlik tezroq harakat degani, kamroq suyuqlik sekinroq harakatni anglatadi.
Nega oqim nazorati klapanlari shunchalik muhim?
Gidrotexnik tizimning "qon" sifatida suyuqlik suyuqligi haqida o'ylang. To'g'ri oqim nazoratisiz, tizimingiz nazoratsiz qon bosimiga ega bo'lgan odamga o'xshaydi - bu juda tez va xavfli yoki juda sekin va samarasiz bo'ladi.
Mana, oqim nazorati klapanlar tizimingiz uchun nima qiladi:
Gidravlik oqim nazorati klapanlarining kelajagi
Asosiy tamoyil ajablanarli darajada sodda. Bu klapanlar suyuqlik o'tishi kerak bo'lgan o'zgaruvchan ochilishni yaratishda ishlaydi.
Tasavvur qiling, paqirni suv bilan to'ldirishga harakat qilmoqda. Agar siz muslukni ozgina ochsangiz, suv asta sekinlashadi. Uni keng oching va suv tez yuguradi. Oqimlarni boshqarish klapanlari xuddi shunday ishlaydi - ular teshik oqimini boshqarish uchun ularning ochilish hajmini o'zgartiradi.
Oqim ta'sir qiladigan asosiy omillar:
- Ochilish hajmi- Katta ochilish = ko'proq oqim
- Bosimning farqi- yuqori bosim = tezroq oqim (asosiy klapanlarda)
- Suyuqlik qalinligi- qalinroq suyuqlik = sekin oqim
Gidravlik oqimining asosiy turlarining asosiy turlari
1. Oddiy oqim boshqaruvi valflari
Igna klapanlari
- Aniq, kichik o'zgarishlar uchun juda mos keladi
- Yong'in shlangining o'rniga tomchi ishlatish kabi
- Kalibrlash va sozlash uchun ajoyib
- Podshling: bosim o'zgarganda oqim o'zgarishi
Gazlepi klapanlari
- Asosiy tezlikni boshqarish uchun yaxshi
- Qo'lda sozlash oson
- Oddiy tizimlarda umumiy
- Turli xil yuklar ostida juda aniq emas
Ball klapan
- Asosan on / o'chirish uchun
- Juda bardoshli va ishonchli
- Tezlikni boshqarish uchun cheklangan aniqlik
- Izolyatsiya qilingan bo'limlar uchun juda yaxshi
2. Ilg'or oqimni boshqarish variantlari

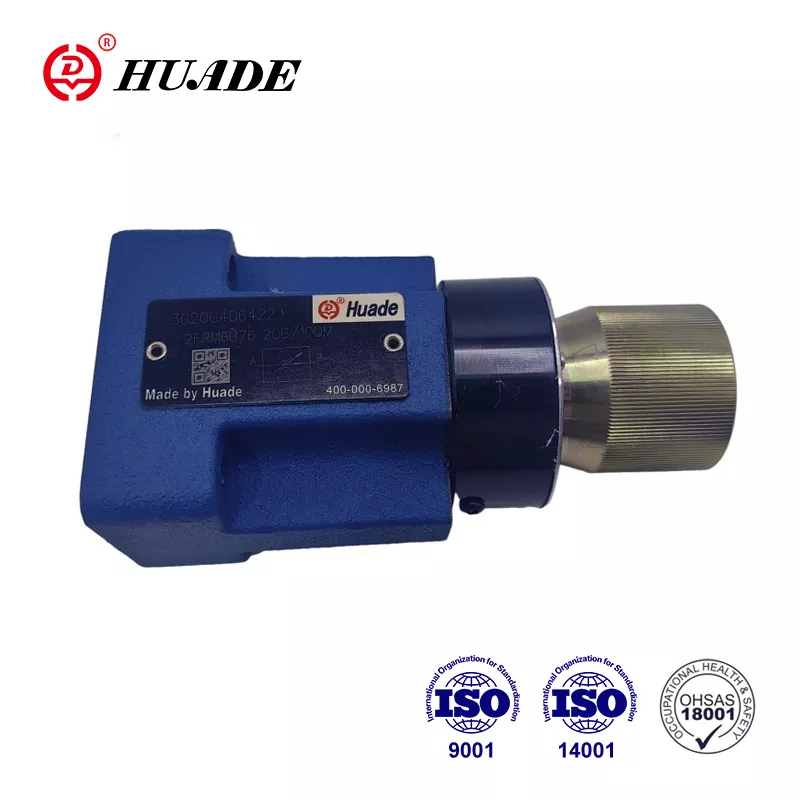

Bosimning kompensiv klapanlari
Gidravlik tizimlarning "aqlli" liplari. Bosim o'zgarganda hatto oqim barqarorligini saqlang.
Texnik tafsilotlar:
- O'rnatilgan pilot valf bosimning differentsialiga qarab avtomatik ravishda asosiy orlik hajmini sozlaydi
- Kompensatsiya doirasi:Odatda 50-350 bar bosim oralig'ida ± 5% oqim aniqligini ta'minlaydi
- Ichki komponentlar:Bahorgi yuklangan kompensatörp, sozlanishi kesilgan orifikatsiya va tazyiq portlari
Qimmatroq, ammo ancha ishonchli. Aniq ish uchun juda mos keladi.
Meter-inda va metrlik klapanlar
Chekxit:Bo'shashgan yuklar bilan bo'shatishga olib kelishi mumkin
Eng yaxshisi:Ijobiy yuklar, vertikal silindrlar pastga qarab cho'zilgan
Afzallik:Bo'shatishni oldini olish uchun orqaga burilishlarni keltirib chiqaradi
Eng yaxshisi:Ortiqcha yuklar, vertikal silinderlar tortib olish
Mutanosib oqim nazorati valflari
Super-aniq sozlash uchun elektron shaklda boshqariladi.
- Nazorat usuli:Pwm (puls kengligi modelyatsiyasi) elektron kuchaytirgichdan signallar
- Qayta aloqa tizimi:Oradi sensorlari yoki lavozimidagi aloqa bilan yopiq
- Javob vaqti:Odatda qadam o'zgarishi uchun 10-50 millisekundlar
- Signal oralig'i:4-20ma yoki 0-10V boshqaruv signallari
- Kuchaytirgich xususiyatlari:Valvni yopishning oldini olish uchun oqimlar silliq startlar uchun ramp funktsiyalari
Dasturlashtirilgan va avtomatlashtirilgan bo'lishi mumkin. Qimmat, ammo eng yaxshi nazoratni taklif qiling. Zamonaviy CNC mashinalari va robotlarda keng tarqalgan.
Ilg'or texnik tushunchalar
Bosimni qoplash chuqur sho'ng'in
Bosimning qoplanadigan klapanlar ikki bosqichli dizayndan foydalanadi:
- Asosiy bosqich:Sozlanishi keskin orifik (foydalanuvchi tomonidan boshqariladigan)
- O'rta bosqich:Avtomatik kompensatör spool tazyiqlarga javob beradi
Ish haqi:
- Kompensatorning asosiy qismida doimiy bosimli bosimni pasaytiradi (odatda 7-10 bar)
- Quyi oqimlar bosimi oshganda, kompensator oqimni saqlash uchun ko'proq ochildi
- Yuqoridagi tanglik pasayganda, kompensatör oqimlarning ko'payishining oldini olish uchun cheklanadi
- Natijada:Yuk o'zgarishlaridan qat'i nazar, doimiy oqim
Jonstanal valf-nazorat tizimlari
Elektron boshqarish zanjiri:
- Buyruq signallari:4-20ma yoki ± 10V plc / boshqaruvchidan
- Kuchaytiruvchi qayta ishlash:$ 800-3000 (kuchaytirgich va fikr-mulohaza bilan)
- Solenoidning javobi:Mutanosib solenoid oqim bilan mutanosib ravishda kuch yaratadi
- Valf javobi:Spool pozitsiyasi to'g'ridan-to'g'ri solenoid kuchiga bog'liq
- Oqim chiqishi:Minimal histerez bilan aniq oqim nazorati
Kengaytirilgan xususiyatlar:
Oqim taqsimot texnologiyasi
Spool tipidagi dividerlar:
- Siqilishni ajratish uchun sinxronlashgan joullardan foydalaning
- Aniqlik:± 5% normal sharoitda
- Ta'sirchanlikni sezuvchanlik:Ishlash katta bosim farqlari bilan
- Arizalar:Shunga o'xshash yuk dasturlariga mos keladi
Tishlilar oqimi bo'linganlari:
- Oqimlar bo'linishi uchun aniq tishli to'plamlardan foydalaning
- Aniqlik:± 2% oqim taqsimoti bosim farqlaridan qat'iy nazar
- O'z-o'zini kompensatsiya qilish:Avtomatik ravishda yopishqoqlik o'zgarishi uchun sozlanadi
- Arizalar:Tanqidiy sinxronizatsiya (samolyot nazorati, og'ir ko'tarish)
Arizalar
Qurilish uskunalari
- Ekskavatorlar: silliq qo'l va chelak harakatlari
- Kranlar: aniq ko'tarish va joylashish
- Buldozerlar: boshqariladigan pichoqni sozlash
Ishlab chiqarish
- Inyeksiya shakllantiruvchi mashinalari: mukammal qismni shakllantirish
- CNC mashinalari: aniq kesish tezligi
- O'slama liniyalari: sinxronlashtirilgan harakatlar
Qishloq xo'jaligi
- O'rim-yig'imchilar: kelishilgan kesish va yig'ish
- Traktorlar: boshqaruvni amalga oshirish
- Sug'orish tizimlari: suv oqimini boshqarish
Boshqa ilovalar
- Elektr stantsiyasi turbinalari
- Suvni tozalash inshootlari
- Neft va gaz operatsiyalari
- Kon uskunalari
Oram oynasini boshqarish valfini qanday tanlash kerak
O'ng valfni tanlash - bu ish uchun to'g'ri vositani tanlash kabi. Ushbu omillarni ko'rib chiqing:
1. Tizim talablari
- Sizning tizimingiz qaysi bosimda ishlaydi?
- Qancha oqim kerak?
- Siz qaysi suyuqlikni ishlatyapsiz?
Texnik xususiyatlari qo'llanma
| Ariza | Tavsiya etilgan valf turi | Gazlepi klapanlari | Maksimal bosim | Ulanish hajmi | Nazorat usuli |
|---|---|---|---|---|---|
| Kichik CNC mashinasi | Igna klafi | 2-8 l / min | 210 bar | 1/4 "NPT | Qo'llanma |
| In'ektsiya shakllantirish | Bosimni qoplash | 15-50 l / min | 350 bar | 1/2 "Sae | Qo'lda / elektr |
| Ekskavator qo'llari | Mutanosib | 80-200 l / min | 420 bar | 3/4 "Sae | Ulanish hajmi |
| Gidravlik matbuot | Metr | 25-100 l / min | 700 bar | 1 "Sa | Tajribali |
| Mobil kran | Ustuvorlik valfi | 120-300 l / min | 350 bar | 1 "Sa | Yuklash |
2. aniq ehtiyojlar
3. Atrof-muhit
- Harorat doirasi:Standart klapanlar -20 ° C dan 80 ° C gacha ishlaydi
- Ekstremal shartlar:-40 ° C dan 120 ° C gacha bo'lgan maxsus muhrlar
- Korozik suyuqliklar:Zanglamaydigan po'lat yoki maxsus qoplamalar talab qilinadi
- Yuqori tebranish:Qulf-sim sozlamalari yoki elektron boshqaruv tavsiya etiladi
4. Byudjet nuqtai nazarlari
Umumiy muammolar va echimlar
Muammo: nomuvofiq tezlik
Alomatlar:Aktuator tezda tez sur'atlashadi va sekinlashadi
Sabablar:Nopok suyuqlik, eskirgan valf buyumlari, noto'g'ri valf turi
Yechim:Suyuqlik, xizmat klapanini tozalang yoki almashtiring, bosimni qoplash valfiga yangilang
Muammo: haddan tashqari qizg'in
Alomatlar:Tizim juda issiq, ishlamay qoldi
Sabablar:Ichki oqish, noto'g'ri valf sozlamalari
Yechim:Muhrlarni almashtiring, Vana sozlamalarini sozlang, o'lchamli o'lchamlarini tekshiring
Muammo: oqim boshqaruv tizimlarida bo'shat
Alomatlar:Baland ovoz, tebranish, sutli suyuqlik, komponentlarning shikastlanishi
Texnik tushuntirish:Suyuqlik tezligi kritik chegaralardan oshganda, bug 'bosimi ostida bosim tushadi
Sabablar:
- Hisoblash yuklari bilan metrli klapanlar
- Pastki o'lchamdagi valfellar
- Bug 'bosimini kamaytiradigan yuqori suyuqlik harorati
Yechim:
- Meter-tashqarida konfiguratsiyaga o'tish
- An-ga qarshi klapanlarni o'rnating
- Organik hajmini oshiring yoki bir nechta parallel klapanlardan foydalaning
Kritik formula:So'rg'ich liniyalarida oqim tezligini <6 m / s ni tejang
Muammo: oqimni boshqarish valfi beqarorligi
Alomatlar:Ov, tebranish, beqaror Aktuator harakati
Texnik sabablar:
- Mutanosib ravishda valf-dagi boshqaruvi uchun etarli darajada namlash
- Rezonans chastotasi mos keladigan tizim tabiiy chastotasi
- Elektron kuchaytirgichda juda yuqori bo'lgan sozlamalar
Yechim:
- PID parametrlarini sozlang (mutanosib daromadni kamaytirish, namlash)
- Concucumulatorni tizimning muvofiqligini qo'shish uchun qo'shing
- Pilot liniyalarida oqim cheklanganlarini o'rnating
- Yuqori chastota reaktsiyasi bilan klapanlardan foydalaning (servo klapan)
Uzoq umr ko'rish bo'yicha maslahatlar
Oylik cheklar
- Fitinglar atrofida tashqi oqishlarni qidiring
- Suyuqlikni va rangni tekshiring
- G'ayrioddiy shovqinlarni tinglang
- Haddan tashqari tebranishni his eting
Har chorakda xizmat
- Gidravlik filtrlarni almashtiring
- Sinov suyuqligining sifati
- Valvini kalibrlashni tekshiring
- Muhrlar va ulanishlarni tekshiring
Yillik texnik xizmat ko'rsatish
- Agar kerak bo'lsa, to'liq valfni mukammal ta'mirlang
- Kiyish qismlarini almashtiring
- пул сарфа мекунад
- Tasdiqlangan operatorlarni to'g'ri ishlatish bo'yicha
Oqimlarni boshqarish variantlarining kelajagi
Texnologiya bu klesma va samaraliroq qiladi:
Kalit takesea
- Gidravlik oqim nazorati klapanlaridirTezlik boshqaruvchilargidravlik tizimlar uchun
- Turli xil turdagi ehtiyojlar - sodda qo'llanma klapanlardan ilg'or elektronlarni olish
- To'g'ri tanlashpulni tejaydiva tizimning ishlashini yaxshilaydi
- Muntazam texnik xizmat qimmat qismlarga ta'sir qiladi
- Yangi texnologiya klapanlar va samaraliroq ishlab chiqaradi
Xulosa
Gidravlik oqim nazorati valyusarlari murakkablashishi mumkin emas. Ushbu muhim tarkibiy qismlar shunchaki gidravlik dunyoning tezkor boshqaruvchilari bo'lib, hamma narsa xavfsizlik, aniqlik va samaradorlik uchun to'g'ri sur'atda harakatlanishiga ishonch hosil qiladi.
Arizangiz uchun o'ng oq oqim boshqaruv vagisini tanlashda yordam kerakmi? Maxsus ehtiyojlaringiz uchun eng yaxshi echimni olishingizni ta'minlash uchun malakali gidrotexnika yoki tizim dizayneri bilan maslahatlashing.
Esingizda bo'lsin: to'g'ri saqlanadigan o'ng oqim nazorati varianti tizimning ishonchliligi, energiya tejash va operatsion xavfsizligi bo'yicha dividendlarni to'laydigan sarmoya hisoblanadi. Donali tanlang, muntazam ravishda saqlang, va sizning gidrotexnik tizimingiz yillar davomida sizga yaxshi xizmat qiladi.
