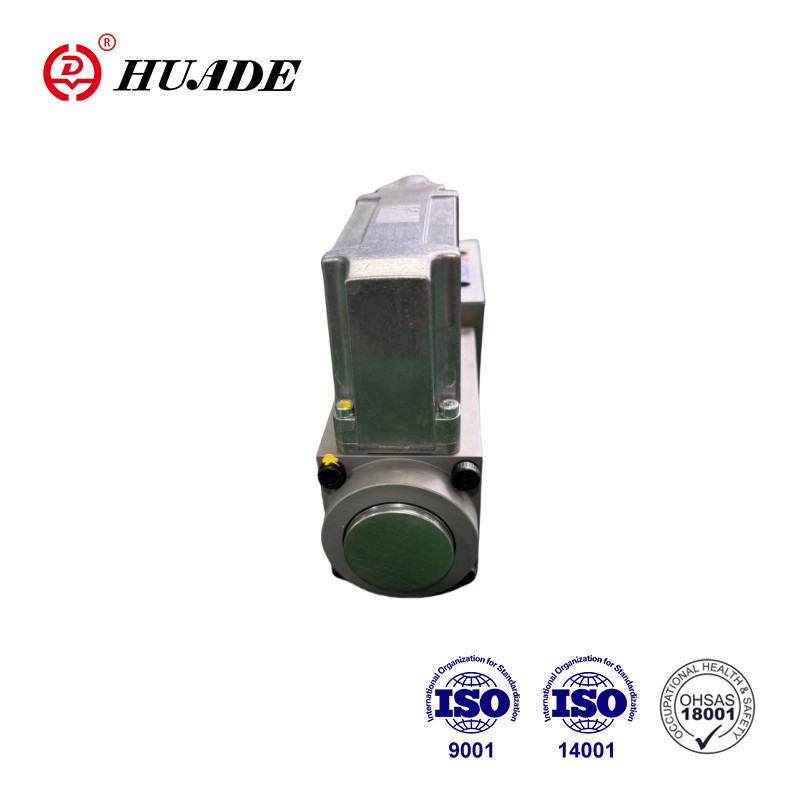

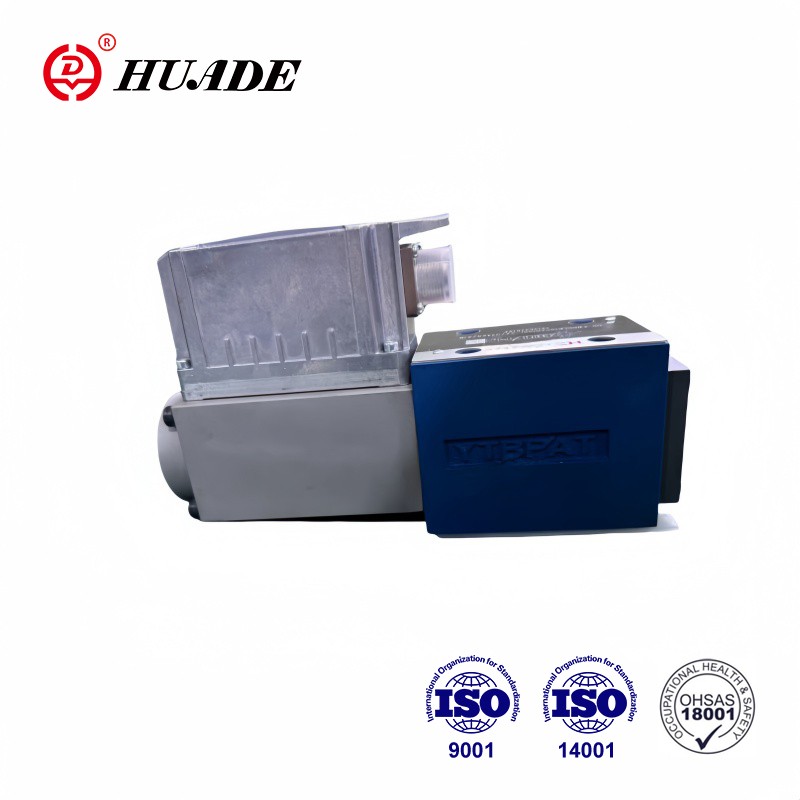

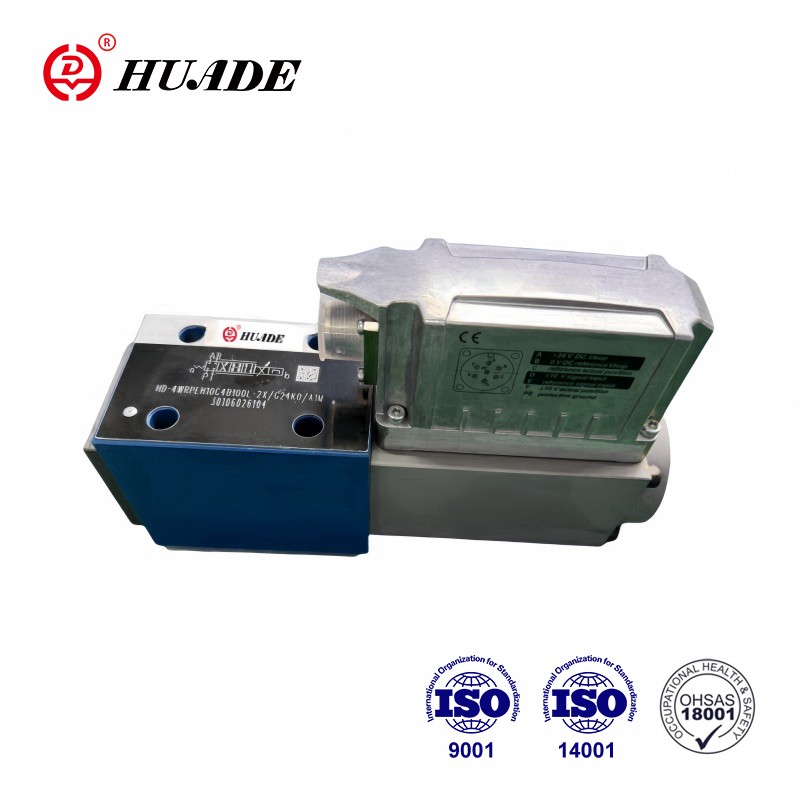

Ushbu valf 4WRPEH-2X to'g'ridan-to'g'ri ta'sir qiluvchi servo proportsional valf bo'lib, o'rnatilgan raqamli o'q boshqaruvchisi va fieldbus interfeysi mavjud. Ikki o'lcham mavjud, ya'ni 6 o'lcham va 10 o'lcham. 4WRPEH-2X pastki plastinaga o'rnatilgan. 4WRPEH-2X ning o'rnatilgan elektron komponentlari belgilangan nazorat qiymatlarini haqiqiy pozitsiya qiymatlari bilan solishtiradi. Huade proportsional servo klapan yuqori ishlashi va arzonligi tufayli o'z mijozlari orasida katta obro' qozondi.
| Texnik ma'lumotlar (Batafsil ma'lumot uchun ma'lumotlar varag'iga qarang!) | |||
| General | OF 6 | OF 10 | |
| O'rnatish pozitsiyasi | Har qanday holatda, gorizontal o'rnatishga ustuvor ahamiyat berish tavsiya etiladi | ||
| Portlash namunasi | IS0 4401-03-02-0-05 | ||
| Ishlash harorati oralig'i (℃) | -20...+80 | ||
| Atrof-muhit harorati diapazoni (℃) | -20...+60 | ||
| Og'irligi (kg) | 3 | 7.8 | |
| Gidravlik (HLP46 ℃ = 40 ℃ ± 5 ℃ yordamida o'lchanadi) | |||
| Gidravlik suyuqlik | DIN51524... 535 standartlariga mos keladi va so'rov bo'yicha boshqa ommaviy axborot vositalarini taqdim etishi mumkin | ||
| Yopishqoqlik diapazoni | Tavsiya etilgan (mm2/s) | 20...800 | |
| Maksimal ruxsat etilgan (mm2/s) | 10...800 | ||
| Gidravlik moy harorati (℃) | -20...+60 | ||
| IS04406 (c) ga muvofiq gidravlik moyning ruxsat etilgan maksimal ifloslanish darajasi -c1ean1iness 1evel | Sinf 18/16/13 | ||
| Oqim yo'nalishi | Murakkab belgilar | ||
| Elektr | ||
| Tsikl davomiylik koeffitsienti % | 100 (doimiy ish) | |
| EN 60529 ga muvofiq himoya klassi | IP65 (agar mos va to'g'ri o'rnatilgan ulanish ulagichlari ishlatilsa) | |
| Ta'minot kuchlanishi | Nominal qiymat VDC | 24 |
| Minimal VDC | 21 | |
| Maksimal VDC | 36 | |
| Maksimal qoldiq dalgalanma Vss | 2 (Quvvat manbai kuchlanishi 23v 34V da) | |
| Iste'mol | OF 6 Vt | MAX 40 |
| 10 Vt | MAX 60 | |
Xususiyatlari:
▶To'g'ridan-to'g'ri boshqariladigan nazorat klapanlari NG6 va NG10 Servo sifat nazorati pistoni va yengli
▶Bir tomonlama ishlash, o'chirilgan holatda 4/4 ishlamay qolishi mumkin
Holati:
-- Raqamli o'qni boshqarishning o'rnatilgan funksiyasi (IAC-R):
● Ovoz oqimini boshqarish
● Joylashuvni boshqarish
● Bosim nazorati
● p/Q funksiyasi
● Bo'sh joy/bosim va joy/
Quvvat qoidalari:
●NC funksionalligi (mustaqil ishlash mumkin)
--Maqsadli va haqiqiy qiymatlar uchun analog va raqamli interfeyslar
● 4 x analog sensorlar (+/-10 V yoki 4..20 mA) yoki
● 1 x uzunlik o'lchash tizimi (1Vss yoki SSI) va 2 analog
Sensorlar:
--o'rnatilgan nuqta/haqiqiy qiymat analogi (oqim yoki kuchlanish) yoki fieldbus orqali
-- Analog/raqamli kirish/chiqishlarni sozlash mumkin
-- Ixtiyoriy CANopen, MODBUS, EtherNET/IP, EtherCAT va PROFINET va boshqa avtobus protokollari asosiy PLC, kontrollerlar yoki Yuqori kompyuter aloqasi bilan ishlatilishi mumkin.
Ilova:
4WRPEH-2X proportsional servo klapanning funktsiyasi shundan iboratki, o'rnatilgan elektron komponentlar belgilangan nazorat qiymatlarini haqiqiy pozitsiya qiymatlari bilan taqqoslaydi.
Tuzilishi:
Vanalar asosan quyidagilarni o'z ichiga oladi:
▷To'g'ridan-to'g'ri boshqariladigan nazorat valfi, nazorat pistoni va Servo sifatli rul (1)
Valf yadrosi siljishi bilan mutanosib elektromagnit (2)
▷Analog va raqamli sensor interfeyslari va fieldbus ulanishi bilan o'rnatilgan raqamli eksa kontrolleri (3)
Valf funktsiyasi:
Tekshirish og'ishi bo'lsa, bobin faollashadi. Bobinning magnit kuchidagi o'zgarishlar tufayli. Contro1 valf yadrosi sozlash uchun bahorga qarshilik ko'rsatadi. Valf g'altakning zarbasi va oqimning ustidagi tasavvurlar maydoni. Ko'rsatma signaliga to'g'ridan-to'g'ri proportsional. Oldindan o'rnatilgan nazorat qiymati 0 bo'lsa, elektron element. Nazorat valfining yadrosini bahor kuchiga qarshi turish uchun sozlang va uni markaziy holatga o'tkazing. Faol bo'lmagan holatda, bahor qo'yish uchun valf yadrosini boshqaradi
u muvaffaqiyatsiz xavfsiz holatda.
--Harakat o'qi boshqaruvchisi quyidagi boshqaruv funktsiyalarini amalga oshiradi
•Ovoz oqimini boshqarish
• Joylashuvni boshqarish
•Bosim/kuchni boshqarish
• Joyni/bosimni va joylashishni/kuchni boshqarishni bo'shating
-- Buyruq qiymati analog interfeys (X1) orqali kiritilishi yoki X4 avtobus interfeysi orqali kiritilishi mumkin
--Haqiqiy qiymat analog interfeys (X1) orqali o'qilishi yoki X4 avtobus interfeysi orqali olinishi mumkin
-- Nazorat parametrlari avtobus orqali o'rnatilishi mumkin
--Nosozlik diagnostikasi
O'rnatilgan elektron komponentlar quyidagi nosozlik holatlarida boshqaruvni ta'minlaydi, lasan kuchini yo'qotadi va nazorat valfi yadrosi muvaffaqiyatsiz xavfsiz holatga qaytadi.
•Quvvat uzilishi
•Vap yadrosining joy almashish sensori ochiq tutashuv xatosi
•Aloqa xatosi
•4-20mA buyruq signali ochiq tutashuv xatosi
•Tashqi siljish sensori ishlamay qolishi
•Tashqi siljish sensori ishlamay qolishi
