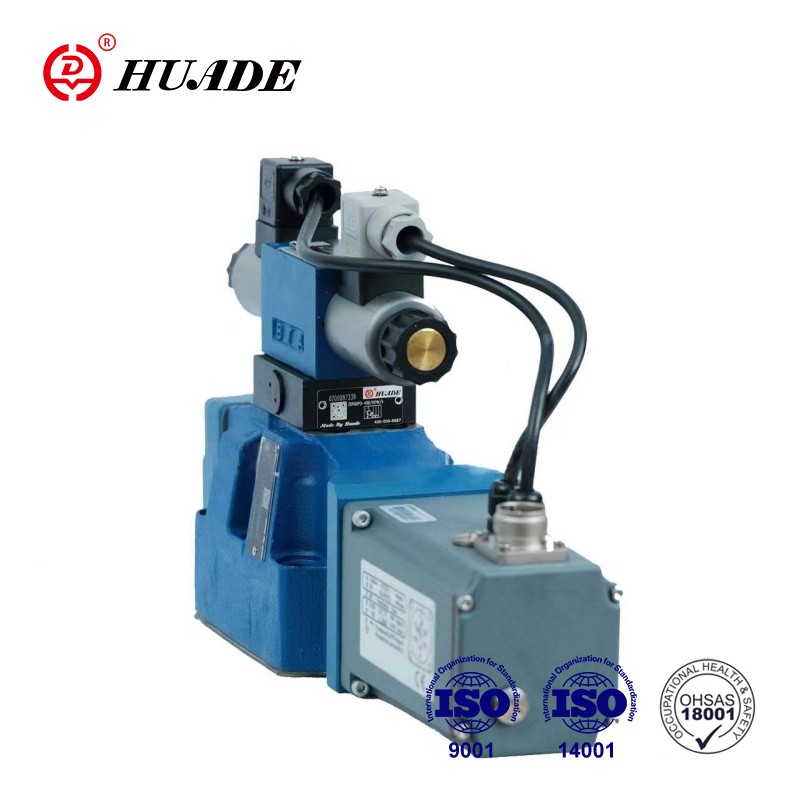

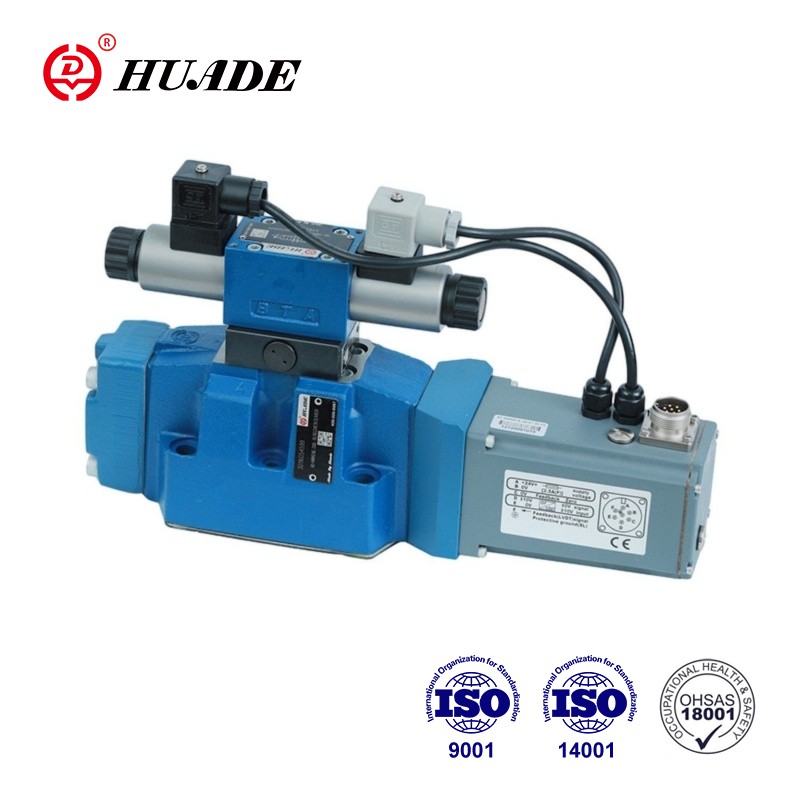

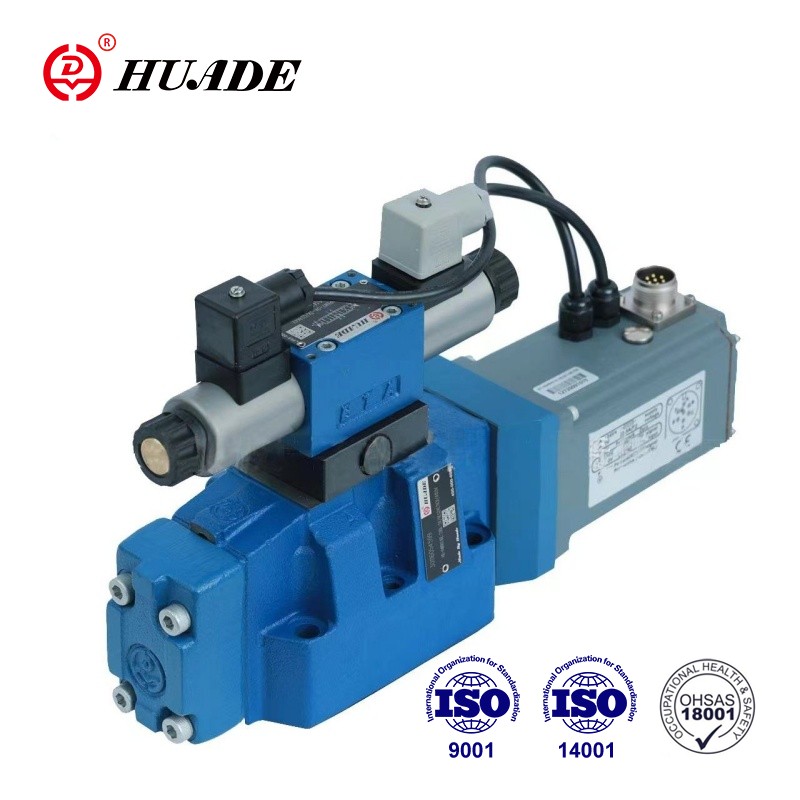

4WRTE tipidagi mutanosib klapanlar uchuvchi tomonidan boshqariladigan yo'nalishli nazorat klapanlari bo'lib, ular elektr holatiga teskari aloqaga ega, o'rnatilgan elektronika (OBE) va ixtiyoriy g'altak holatini kuzatish. WRTE-4X proportsional klapanining yuqori aniqligi, tezkor javobi va barqaror boshqaruvi uni ko'plab sanoat tizimlarida asosiy komponentga aylantiradi.
| General | ||||||
| O'lchamlari | 10 | 16 | 25 | 27 | 32 | 35 |
| Og'irligi (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| O'rnatish joyi va ishga tushirish haqida ma'lumot | Tercihen gorizontal | |||||
| Atrof-muhit harorati oralig'i (°C) | -20...+50 | |||||
| Maksimal saqlash muddati (yillar) | 1 *(agar saqlash shartlari kuzatilsa; 07600-B foydalanish ko'rsatmalariga qarang) | |||||
| EN ISO 13849 Yillar bo'yicha MTTF qiymatlari | 150 (qo'shimcha ma'lumot uchun 08012 ma'lumotlar varag'iga qarang) | |||||
| Uning sinovlari DIN EN 60068-2-6 ga muvofiq | 10.. 2000 Gts /maksimal 10 g/10 sikl /3 eksa | |||||
| DIN EN 60068-2-64 ga muvofiq shovqin sinovi | 20... 2000 Hz/10 gS /30 g tepalik/30 min. /3 eksa | |||||
| DIN EN 60068-2-27 ga muvofiq transport zarbasi | 15 g / 11 ms / 3 zarba / 3 ho'kiz | |||||
| Nam issiqlik, siklik, DIN EN 60068-2-30 ga muvofiq | Variant 2 +25°C ... +55C, 90% ... 97% nisbiy namlik, 24 soatlik 2 tsikl | |||||
Xususiyatlari:
▶Ishonchlilik va xavfsizlikni oshirish uchun dizayn
1.Asosiy bosqichning nazorat xonalarida uchuvchi nazorat valfi tomonidan avtomatik bosim kompensatsiyasi
2.Bahorgi markazlashtirilgan markaziy holatda va/yoki ofset holatida asosiy pog'onaning boshqaruv g'altagi
3.Ixtiyoriy ravishda spool holatini kuzatish bilan
▶Moslashuvchan - joylashuv, tezlik va bosimni boshqarish uchun mos
▶Aniq - yuqori javob sezgirligi va kichik histerezis
Ilova:
WRTE-4X proportsional yo'nalishli klapan neft-kimyo, avtomobil ishlab chiqarish, aqlli uskunalar, energiya ishlab chiqarish, metallurgiya sanoati va boshqa sohalarda keng qo'llanilishi mumkin.
WRTE-4X klapan asosan 3 ta asosiy agregatdan iborat:
1. Asosiy bosqich boshqaruv g'altagi (2) va ixtiyoriy g'altak holatini kuzatish (13) bilan korpus (1)
2. Integratsiyalashgan elektronika (ixtiyoriy ravishda elektron himoya membranasi (14) bilan) asosiy bosqichning induktiv pozitsiyasi o'zgartirgichi (3)
3.Boshqaruv g'altagi/rozetkasi (5), induktiv holat o'zgartirgichi (6) va asosiy pog'ona boshqaruv g'altakining (2) markaziy holati uchun bosimni qaytaruvchi uchuvchi nazorat valfi (4).
Quvvatsizlangan proportsional solenoidlar bilan (7; 8) markazlashtiruvchi kamon (9) va bosimning qaytarilishi tufayli asosiy pog'ona boshqaruv g'altakining (2) markaziy holati. 4)→ asosiy pog'onani boshqarish g'altagi (2) tartibga solinadigan tarzda joylashtirilgan. Proportsional elektromagnitlarning (7;8) solenoid kuchini o'zgartirish orqali uchuvchi boshqaruv klapanining (4) boshqaruv g'altagini boshqarish. Buyruqning ulanishi va Integratsiyalashgan elektronikadagi haqiqiy qiymatlar. Pilot moyi P port orqali yoki tashqaridan X port orqali uchuvchi boshqaruv klapaniga etkazib beriladi. Uchuvchi moy T port orqali ichkariga yoki tashqi tomondan Y orqali tankga qaytariladi. O V buyruq qiymati bilan elektronika markaziy holatda asosiy bosqich boshqaruv g'altagi (2).
ning ramzi Proportsional yo'nalishli valf WRTE-4X
