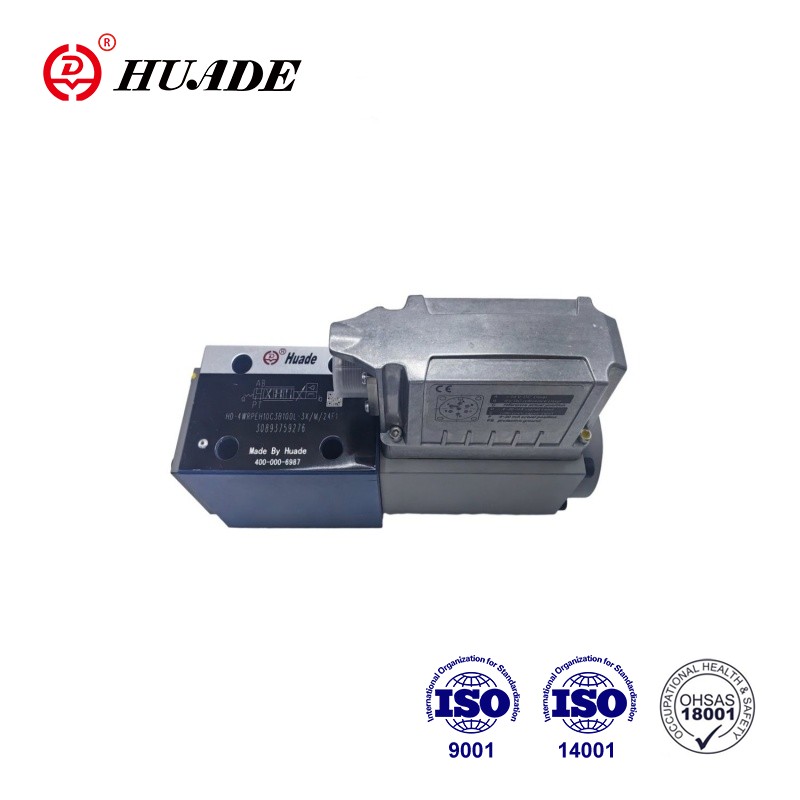

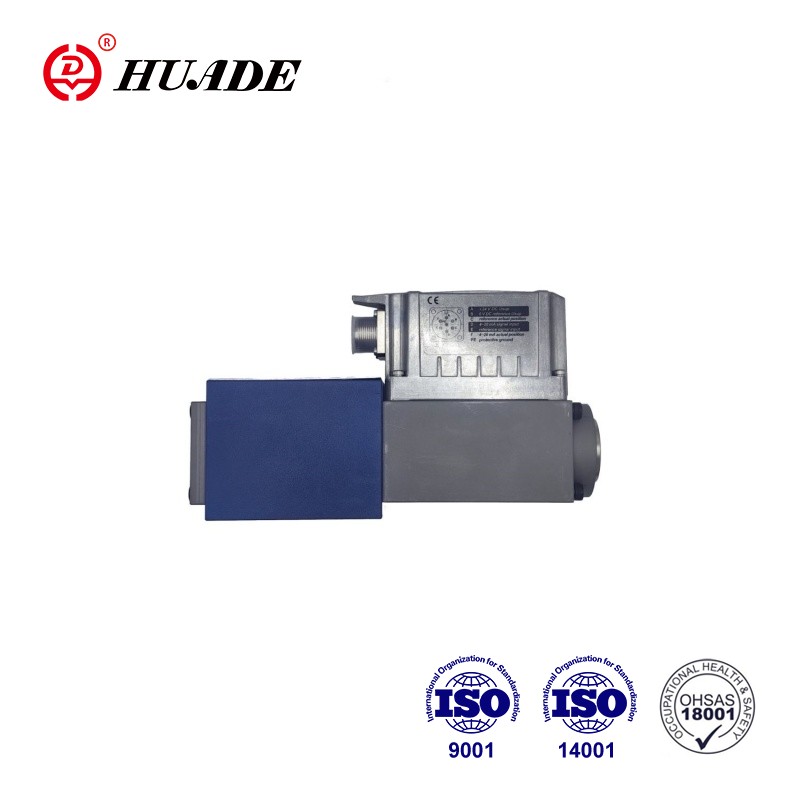

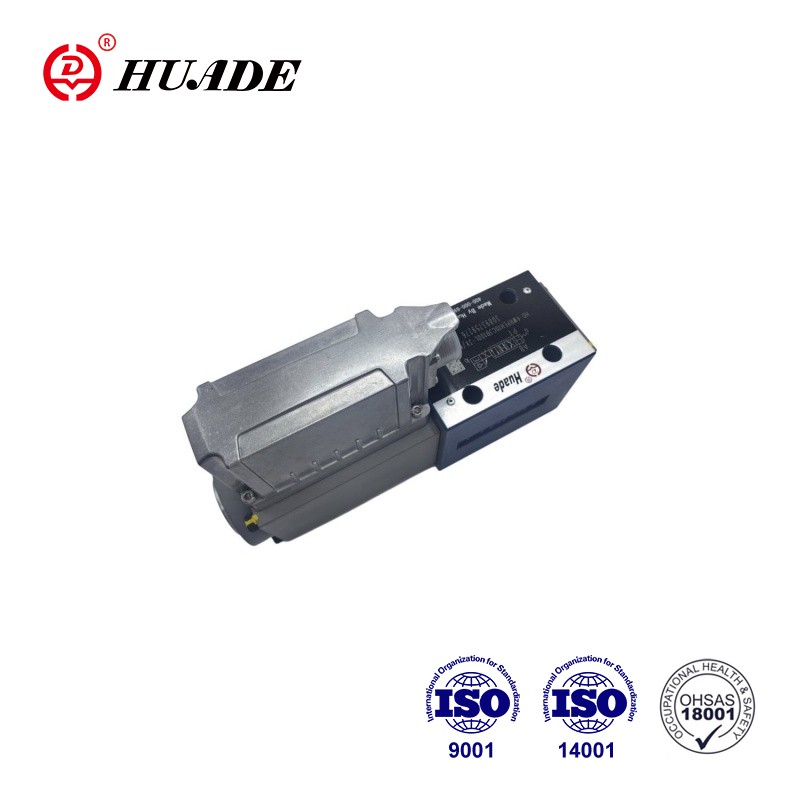

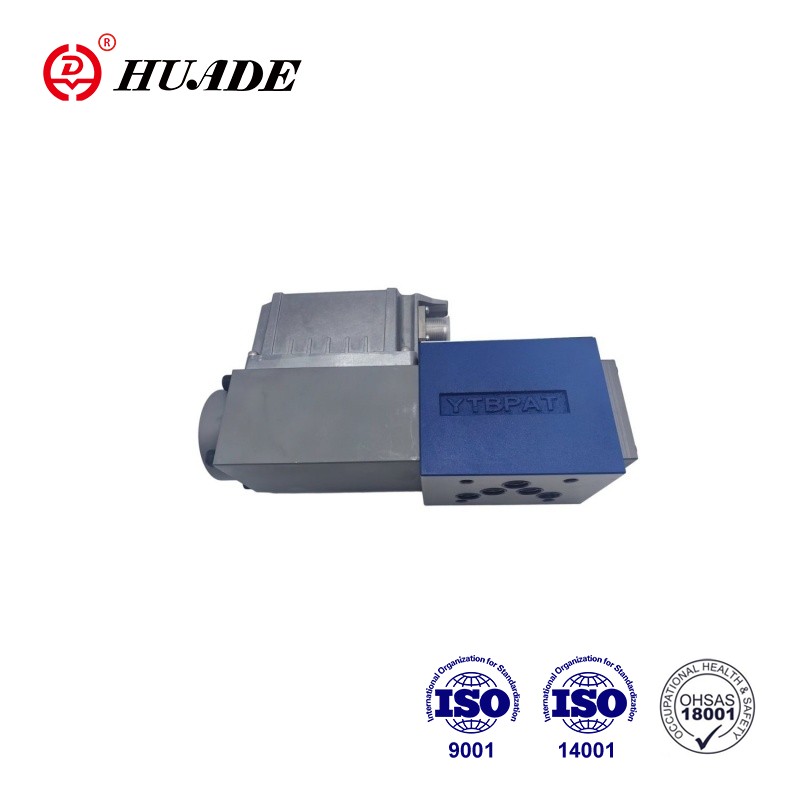

4WRPEH 10- 3X valfi to'g'ridan-to'g'ri ta'sir etuvchi yo'nalishli boshqaruv klapan bo'lib, elektr pozitsiyasi va o'rnatilgan elektronikaga (OBE) ega. 4WRPEH 10- 3X yuqori javob aniqligiga ega bo'lgan pastki plastinaga o'rnatilgan valf bo'lib, yuqori aniqlikdagi joylashuv, tezlik va bosimni nazorat qilish uchun javob beradi. To'g'ridan-to'g'ri ishlaydigan servo proportsional valfning ishlash printsipi quyidagicha umumlashtirilishi mumkin: valf yadrosi suyuqlik oqimi va bosimini aniq nazorat qilish uchun elektromagnit kuch bilan bevosita boshqariladi.
| Texnik ma'lumotlar | ||
| General | ||
| Ulanish turi | Pastki plitani o'rnatish | |
| Portlash namunasi | ISO 4401-05-04-0-05 | |
| Og'irligi (kg) | 7.1 | |
| O'rnatish pozitsiyasi | Har qanday | |
| Atrof-muhit harorati oralig'i (°C) | –20 … +60 | |
| Transport harorati (°C) | –30 … +80 | |
| Maksimal saqlash muddati (yillar) | 1 | |
| Maksimal nisbiy namlik (kondensatsiyasiz) (%) | 95 | |
| EN 60529 ga muvofiq himoya klassi | IP65 (agar mos va to'g'ri o'rnatilgan ulanish ulagichlari ishlatilsa) | |
| Maksimal sirt harorati (°C) | 150 | |
| EN ISO 13849 ga muvofiq MTTFD qiymati (yillar) | 150 (batafsil ma'lumot uchun 08012 ma'lumotlar varag'iga qarang) | |
| Uning sinovlari DIN EN 60068-2-6 ga muvofiq | 10 ... 2000 Hz / maksimal 10 g / 10 tsikl / 3 eksa | |
| DIN EN 60068-2-64 ga muvofiq shovqin sinovi | 20 … 2000 Hz / 10 gRMS / 30 g tepalik / 30 min. / 3 eksa | |
| DIN EN 60068-2-27 ga muvofiq transport zarbasi | 15 g / 11 ms / 3 zarba / 3 eksa | |
| DIN EN 60068-2-27 ga muvofiq zarba | 35 g / 6 ms / 1000 zarba / 3 eksa | |
| Muvofiqlik | ▶ 2014/30/EU EMC direktivasiga muvofiq Idoralar, sinovdan o'tgan | EN 61000-6-2 va EN 61000-6-3 |
| ▶ RoHS direktivasi | 2011/65/EI | |
| Gidravlik | |||
| Maksimal ish bosimi | ▶ A, B, P portlari (bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Gidravlik suyuqlik | 7-betdagi jadvalga qarang | ||
| Yopishqoqlik diapazoni | ▶ Tavsiya etilgan (mm2/s) | 20 … 100 | |
| ▶ Maksimal ruxsat etilgan (mm2/s) | 10 … 800 | ||
| Shlangi suyuqlik harorati diapazoni (o'tish) (°C) | -20 … +70 | ||
| Shlangi suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi; ISO 4406 (c) ga muvofiq tozalik klassi | Sinf 18/16/13 | ||
| Nominal oqim (∆p= 35 bar nazorat chekkasi uchun) (L/min) | 50 | 100 | |
| Foydalanishni cheklash (∆p) noto'g'ri ishlashga o'tish bo'yicha (qiymatlar yig'ilgan chekka uchun amal qiladi) | ▶ C3, C5, C belgilari (bar) | 350 | 140 |
| ▶ C1, C4 belgilari (bar) | 250 | 100 | |
Xususiyatlari:
▶Ishonchli - tasdiqlangan va mustahkam dizayn
▶Xavfsiz - o'chirilgan holatda boshqaruv g'altagining ishlamay qolgan holati
▶Energiya tejamkor - neftga talab yo'q
▶Yuqori sifat - servo sifatda boshqaruv g'altak va yeng
▶Moslashuvchan - pozitsiya, tezlik va bosimni nazorat qilish uchun mos
▶Aniq - yuqori javob sezgirligi va kichik histerezis
▶IO-Link interfeysi, ixtiyoriy
▶IO-Link interfeysi, ixtiyoriy. Bilan valfdan foydalanish
IO-Link 3-toifaga qadar o'chirish elementi sifatida,
EN 13849-1 ga muvofiq PL d.
Ilova:
Proportsional yo'nalishli servo klapan 4WRPEH10-3X sanoat avtomatizatsiyasi, muhandislik mashinalari va dengiz muhandisligi sohasida keng qo'llaniladi.
Sozlash; o'rnatish
HD-4WRPEH yuqori javobli klapan asosan quyidagilardan iborat:
▶ Servoda boshqaruv g'altak va gilzali valf korpusi
sifat (1)
▶ Manzil o'zgartirgichli boshqaruv solenoidi (2)
(ixtiyoriy ravishda elektron himoya membranasi bilan (6))
▶ Analog yoki IO-Link interfeysli (4) bortli elektronika (OBE) (3) (ixtiyoriy ravishda amortizatsiya bilan).
plastinka (5))
Funktsiya
Integratsiyalashgan elektronika (OBE) belgilangan buyruq qiymatini pozitsiyaning haqiqiy qiymati bilan taqqoslaydi. Tekshirish og'ishlari bo'lsa, zarba solenoidi ishga tushadi. O'zgartirilgan solenoid kuchi tufayli boshqaruv g'altagi bahorga qarshi o'rnatiladi. Stroke/nazorat g'altakning kesimi buyruq qiymatiga mutanosib ravishda boshqariladi. Agar buyruq qiymati 0 ga oldindan o'rnatilgan bo'lsa, elektronika boshqaruv g'altagini bahorga qarshi markaziy holatga moslashtiradi. O'chirilgan holatda, kamon maksimal darajada bo'shatiladi va vana muvaffaqiyatsiz holatda.
Xavfsizlik funktsiyasi (IO-Linkni o'chirish)
IO-Link master (Class B-port), 2 va 5 pinlarida ta'minot kuchlanishini o'chirib, IO-Link valfini xavfsiz tarzda o'chirish mumkin. Besleme zo'riqishida o'chirilgandan so'ng, valfning boshqaruv g'altagi ishlamay qoladigan holatga o'rnatiladi.
Xavfsiz o'chirish uchun gidravlik shartni ham ta'minlash uchun, boshqaruv g'altakning / yengining bir-biriga mos kelishini ham hisobga olish kerak.
C3, C5, C4 va C1 belgilari bilan etarli darajada bir-biriga o'xshashlik kafolatlanadi.
Xavfsiz o'chirish IO-Link klapanining bir qismi emas va mashinaning xavfsiz dizayni uchun hisobga olinishi kerak.
Solenoidni o'chirishni boshqarish
Quyidagi xatolar bo'lsa, boshqaruv elektromagnitlari o'rnatilgan elektronika (OBE) tomonidan quvvatsizlanadi va boshqaruv g'altakchasi ishlamay qoladigan holatga o'rnatiladi:
▶ Ta'minotning minimal kuchlanishidan pastga tushish
▶ Faqat "F1" interfeysida:
– 2 mA minimal joriy buyruq qiymatidan pastga tushish (buyruqlar qiymati satrining simi uzilishini o'z ichiga oladi (joriy halqa))
▶ Faqat "L1" interfeysida:
- Faol bo'lmagan, aloqa uzilishini yoqing
(qo'riqchi)
– Ichki IO-Link xatosi bo'lsa
▶ Faqat "C6" interfeysida:
– Bundan tashqari, faolsiz qoldiring
Damping plitasi "D"
Damping plitasi (5) tezlanishni pasaytiradi
bort elektronikasidagi amplitudalar (chastotalar >300 Hz).
Eslatma:
Amortizatsiya plitasidan foydalanish asosan past chastotali qo'zg'alish <300 Hz bo'lgan ilovalar uchun tavsiya etilmaydi.
Elektron himoya membranasi "-967"
– Integratsiyalashgan elektronika (OBE) korpusida kondensat hosil bo'lishining oldini olish uchun elektron himoya membranasi (6) ishlatilishi mumkin.
Atrof-muhit namligi yuqori bo'lgan sanoat standarti sharoitidan tashqarida foydalanish tavsiya etiladi
sezilarli tsiklik harorat o'zgarishi (masalan, ochiq havoda).
ning belgilari Proportsional yo'nalishli servo valf 4WRPEH 10-3X
