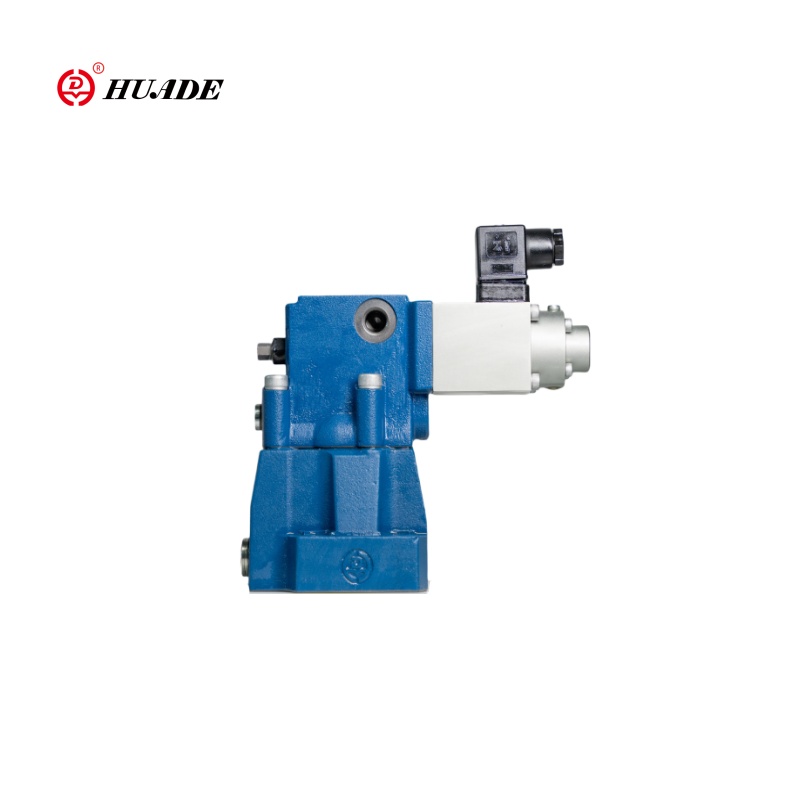

Dbe seriyali mutanosib bosimni kamaytirish valfi turli xil ish talablariga javob beradigan mutanosib solenoidning ishlashi orqali tizim bosimini buzishi mumkin. Ushbu mahsulotning xususiyatlari aniq nazorat, barqarorlik va ishonchlilikni o'z ichiga oladi va saqlash oson. DETRV-ning kamayishi vanve-ning pasayishi va boshqa ehtiyojlarni qondirish uchun bir nechta modellarda mavjud. Masalan, Xuad gidravliklari, masalan, Dbe10-30B / 315-30b va Dbe20-30b, 200xm20-30b, foydalanuvchilarga ularning ehtiyojlari bo'yicha turli xil bosim o'tkazishga imkon beradigan modellar.
| Gidravlik ma'lumotlar | ||||
| Maksperkering Bosim portlari A. b va x (MPA) | 31.5 | |||
| Qaytish bosimi (MPA) | Port y, ajratish va tayanch uchun nol bosimda | |||
| Maks. hal qiluvchi bosim (MPA) | 5. 10. 20. 31.5 bosim bosqichi bilan bir xil | |||
| Min. hal qiluvchi bosim (MPA) | xarakterli egri chiziqlarga qarang | |||
| Maks. Bosim xavfsizligi (MPA) | hal qiluvchi bosim | |||
| 5 | 10 | 20 | 31.5 | |
| 1t 6to 62 | 1to 122 | 1 dan 22 gacha2 | 1to 342 | |
| Maks. oqimi (l / min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot oqimi (l / min) | 0,7 dan 2 gacha | |||
| Chiziqlilik (%) | ± 3.5 | |||
| Takrorlash (%) | <± 2 | |||
| Oddiy o'zgaruvchanlik (%) | <± 2 max. bosim | |||
| Histerez (%) | Makscrressure ± 1.5 ning maksimal. | |||
| Almashtirish vaqti | 30 dan 150 gacha | |||
| Bosim suyuqligi | Mineral moy (nbr muhr uchun), fosfat Ester (FPM muhri uchun) | |||
| Yopishqoqlik oralig'i (mm2 / s) | 2.8 dan 380 gacha | |||
| Tavba suyuqligining harorati (℃) | -20 dan + 70 gacha | |||
| Ifloslanish darajasi (mkm) | ≤ 5 (Tavsiya 10) | |||
| Elektr texnikasi | |
| Kuchaytirgich | VT-200G40 valf bilan birga ta'minlangan |
| Tijorat kuchlanishini ta'minlash | Dc |
| Min.control joriy (a) | 0.1 |
| Maks.Control Craftle (a) | 0.8 |
| Qarindoshga qarshilik (ō) | 20 ℃ dagi sovuq qiymati 19.5; Max.wam qiymati 28.8 |
| Tavba suyuqligining harorati (℃) | +50 |
| Ishlash holati | Davom etmoq |
| Valfni himoya qilish | IP65 |
| Elektr ulanishlari | plug |
Xususiyatlari:
▶ O'rnatishni sozlash uchun
▶ Blokda joylashgan
▶ Buloqmandlangan tajriba nazorati valfi yordamida qo'shimcha qo'shimcha qo'shimcha cheklovlar
▶ valf va elektron boshqaruv bitta manba
Ilova:
Dbe seriyali transport vositalari, metallurgiya uskunalari, kemasilding uskunalari, kemasilding va boshqa sohalar kabi aniq bosimni nazorat qilishni talab qiladigan turli xil gidravlika tizimlarida keng qo'llaniladi. Ular ushbu sohalarda hal qiluvchi rol o'ynaydi, tizimlarning barqarorligi va ishonchliligini oshirmoqdalar.

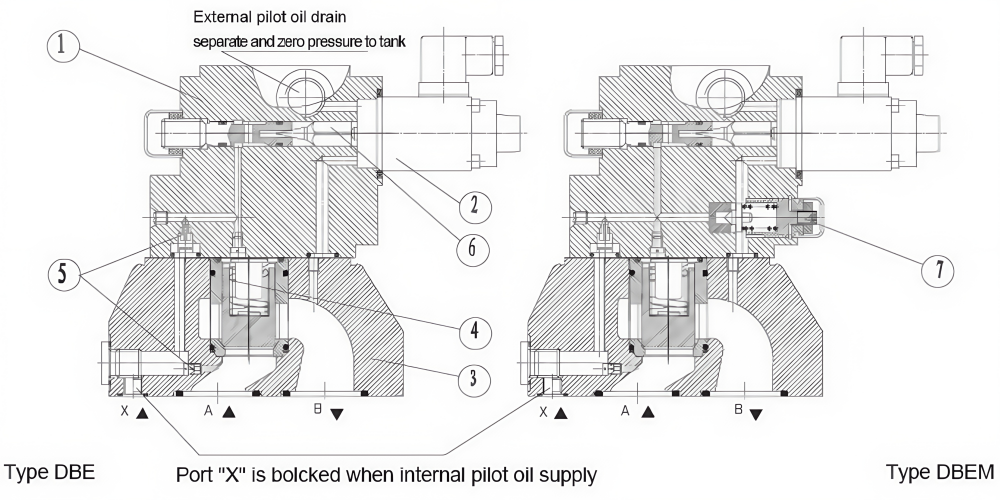

Ushbu klapanlar asosan uchuvchi boshqaruv klapanidan (2) va asosiy spirtli (4) bilan mutanosib ravishda (4) asosiy solenoid (3) (3) bilan uchuvchi boshqaruv valfidan iborat.
DBE DBE:
Bosimni sozlash buyruq qiymati mutanosib solenoid (2) bilan bog'liq. Portdagi bosim bosh supurgi (4) ning pastki qismidagi aktlar. Shu bilan birga, ushbu bosim asosiy spoul (4) bahorgi yuklangan tomonida (4) og'iziyliklar (5) orqali ishlaydi. Uchuvchi popgetda gidravlik kuch ta'sir qiladi (6). Solenoid kuchlari kelganda, plot poppık (6) ochiladi. Pilot moyi endi Port Y Port-tank orqali oqishi mumkinligi sababli, asosiy spoulda (4) asosiy spoulda bo'ladi va takroriy bahorning kuchida harakat qiladi. A dan B gacha bo'lgan ulanish ochiladi va endi bosimning o'sishi bo'lmaydi
Tarkibi Mutanosib bosimli relef Valve Dbe
